『1227』卷纸！Pro/E方法其一

venussig

原题链接：http://www.3dportal.cn/discuz/viewthread.php?tid=653638&highlight=%D6%BD

& x' V/ _4 E' |2 A我使用的是Pro/E3.0
  }! w9 O$ K9 `' O9 T  e, X# C) h采用板金方法画！
- c, n3 p& R# U" `1、 画卷纸基本形状！拉伸壁
/ a5 ~" Q- L# y+ @1 z2、
: t6 G& V2 D/ I. L7 {$ O& z3、 转板金曲面驱动
$ S5 I& N3 j2 H6 d) _& l' F2 n5 J4、 展开！先白线那个面的边线！
8 \- t' }! l, f& h7 H
[ 本帖最后由 li5jun1 于 2009-4-9 15:05 编辑 ]

venussig

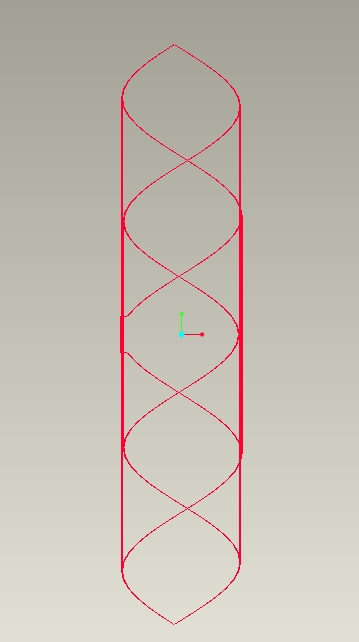

5、 展开如图！
7 e8 T& z2 t4 C7 {2 C/ R9 H6、 在展开面上切成卷纸展开的形状！ 记得留起一端直线边！用来折回模型做参照！
- m  c8 X7 N: c- U1 L& K, ]                                                         我留下了一个方块方便以后处理掉！
7 g5 V7 ?/ x6 x9 R% k9 b% [7、 折回去！
8、 选先部！再选刚留切的一角的边！
9、 成功一半！

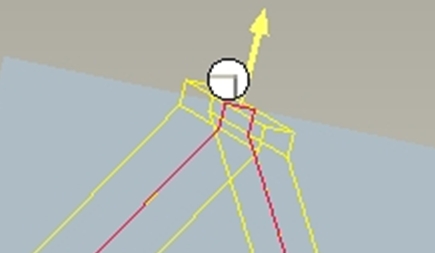

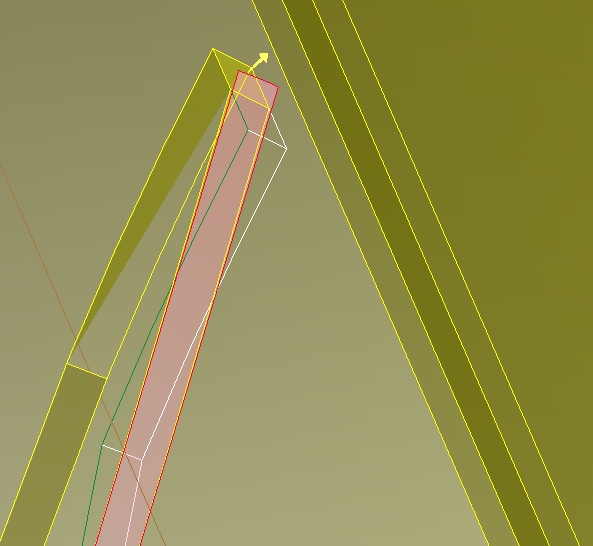

10、 复制边面、延伸边、实体化曲面切成角！
11、 两边如是！
12、 成功了！
" ?; ?# {4 n7 p. o9 @( O8 m; M
/ W8 t; F+ R, H5 G$ a# I: X[ 本帖最后由 venussig 于 2009-4-9 13:35 编辑 ]

venussig

2 a; l9 @% h+ |3 l/ g
3 c: X" Q0 o2 O9 G* C6 R& R这是我觉得比较简易理解的方法
