CA D几何作图竞赛题（2009年4月）

+ k' U, P0 c& H* j6 q3 _
4 w+ `& y: K4 V2 H1 D
竞赛题目（参见附图）0 x" h( U5 k7 e. N9 ?# k7 `
用AutoCAD作图法分别对规定数量的相同大小的圆在长方形内进行排料,长方形长边为70,短边为50，

; |  g2 E# e( a- \
求出圆数量为4、5、6、7、8时的圆的直径数值A4、A5、A6、A7、A8，

$ p1 ?/ B" v5 e! H
以A数值最大者为正确，还要看作出的图及标注出的A值是否正确。

% N+ b3 t8 S4 c: x2 h) b( C
5 G0 Y6 i. }' {: t2 Q9 F% U
如果答案相同，按先答题者排名靠前（按版主统一取消阅读权限前的最后编辑的时间计），

; a. e/ I' W* p/ z

  p+ n0 F4 d2 ^% z% ]/ c
尺寸精度要求精确到小数点后8位。

/ s% m2 s2 z, L7 x6 h, L- h

2 n6 Y5 ~) c! l& |8 u: R, X) V
二. 竞赛要求
( T1 V, g0 M2 j  w9 \5 K会员、技术团队成员都可以参加，版主不参加，使用CAD二维软件，4 g7 [5 ^9 D1 w  |8 n5 r
在规定时间内将作出的dwg附件及jpg附件在本主题下跟帖发表，( H" @6 T# U# d3 X" ^
阅读权限均定为110。活动结束后由版主统一取消阅读权限。

0 ^1 @/ K. Z' z0 X
# C# }% ~  q4 {% i( N* r3 ~
三.竞赛时间" G# ]  }# T. z2 q. x, P. x
2009年4月8日至2009年4月16日。

. m' M: R- q$ t6 U& G/ f* r
7 \* Q, |- b/ L' [9 L' `
四. 评选时间及方法& C! }0 {7 U0 t6 U% x
2009年4月17日，" D# J7 T2 s( c0 @5 f, r
由三维网技术论坛CAD版块版主为评委，内部评选出各奖项。
( N8 Z* P6 M% c6 S( L
8 g8 e: O# B4 J7 Z$ Y+ d' s: e
五.奖励
! r0 q& f" Q( N3 r: b# i, \1、一等奖3名：各奖励三维币50；（前三名答对5个A的会员）
) m) {. @0 \& r- u4 U8 w4 g2、二等奖若干名：各奖励三维币30；（其他名次答对5个A的会员）
* @% x2 r3 c9 E& f: H3 _3、三等奖若干名：各奖励三维币10； （答对4个A的会员）
( Y; I3 U9 c7 u) v' A6 _3 t4、作图基本符合要求者先各奖励5个三维币；

$ A* J3 b! N8 b* l3 j
5、根据竞赛实际情况会对奖励规则进行适当修改。
, L- Q7 E0 [7 u$ L( s
$ l0 ]  _% T1 [; W1 h
[ 本帖最后由 2005llnn 于 2009-4-18 12:49 编辑 ]
CA D几何作图竞赛题（2009年4月).jpg
回复

举报

2005llnn
 楼主| 发表于 2009-4-8 09:16:45 | 显示全部楼层 来自： 中国广西河池

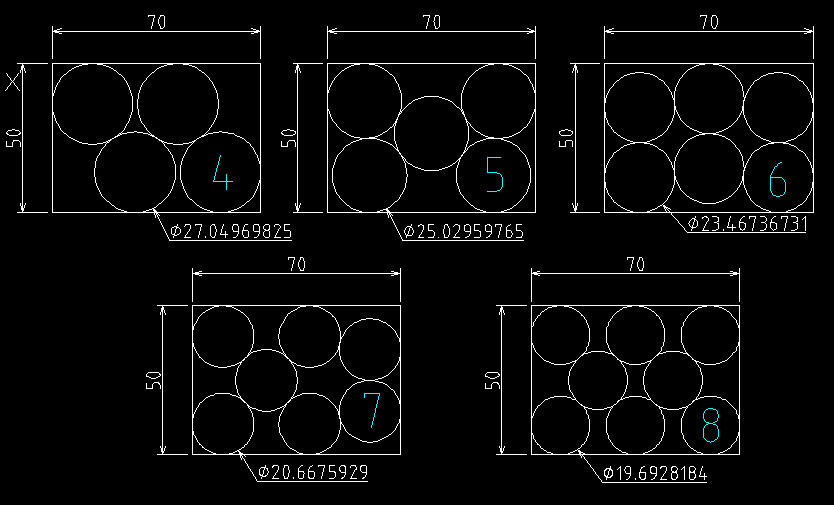

CA D几何作图竞赛题（2009年4月）竞赛结果  P( Q$ a# \  o, T
经组委会研究决定，对奖励规则进行如下修改：
4 p% k/ c! ]3 A增加一个鼓励奖，答对3个A的会员获鼓励奖，奖励三维币5。
" z: ]! r% h. p- S4 R/ w: C: U% o6 n0 a3 s
CA D几何作图竞赛题09-4竞赛结果.jpg - K  }# t+ V' F0 `- Y
) G, J. u5 @7 }* V; `8 j
1 y* m! f( r. n( \, Y
设置阅读权限, B- @) d' F& y% I4 b  N
在上传附件时，注意要设置阅读权限为1108 X, L# i, L5 E0 c; ~
设置阅读权限.jpg ) w. j+ I$ I- z: Y/ u

- o' ?2 i5 u( ~5 r8 p1 x- X! O: c2 `' j) C( a. h

) f" O( T& W1 y! U# U8 _
, Q3 |& j; r( B编辑

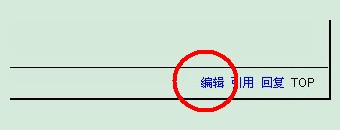

$ r* ?: r  d: g& f: k% u可以通过回复帖右下角的“编辑”对帖子进行修改。8 o1 `" ^  ~2 `% H
如果帖子从发表时间起已超过 5000 分钟，就不能再进行编辑，可以另外发新的回复帖，并注明原帖楼层数，
8 k; V" g3 ~) y# n: ]由版主进行编辑。6 b, K' x* B; K- h8 {5 v  S  @9 Z
5 _8 z; q1 d6 }* _( B( s5 |( X4 `6 j) H* C' U. _; `
[ 本帖最后由 2005llnn 于 2009-4-18 12:44 编辑 ]

CA D几何作图竞赛题09-4竞赛结果.rar

30.85 KB, 阅读权限: 100, 下载次数: 0
回复 支持 1 反对 1

举报

scliukejun
发表于 2009-4-8 17:50:22 | 显示全部楼层 来自： 中国四川成都
没人参加吗？还是发错地方了??
, O, j! l$ E$ B7 n* X: w, {) @# p
; H/ x7 l% R/ S3 t% K, Y- a# e( J[ 本帖最后由 2005llnn 于 2009-4-17 17:10 编辑 ]

零件1.DWG

41.43 KB, 下载次数: 10

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 鼓励奖

查看全部评分

回复 支持 1 反对 0

举报

gorilla
发表于 2009-4-8 19:49:40 | 显示全部楼层 来自： 中国江苏南通
交4月份的作业。$ Q" ?$ l, O$ X+ m. w
& Z: O9 k) |$ @* D
[ 本帖最后由 2005llnn 于 2009-4-17 17:11 编辑 ]

gorilla.dwg

42.5 KB, 下载次数: 16

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

回复 支持 反对

举报

toonzv2
发表于 2009-4-9 10:48:31 | 显示全部楼层 来自： 中国广东汕头

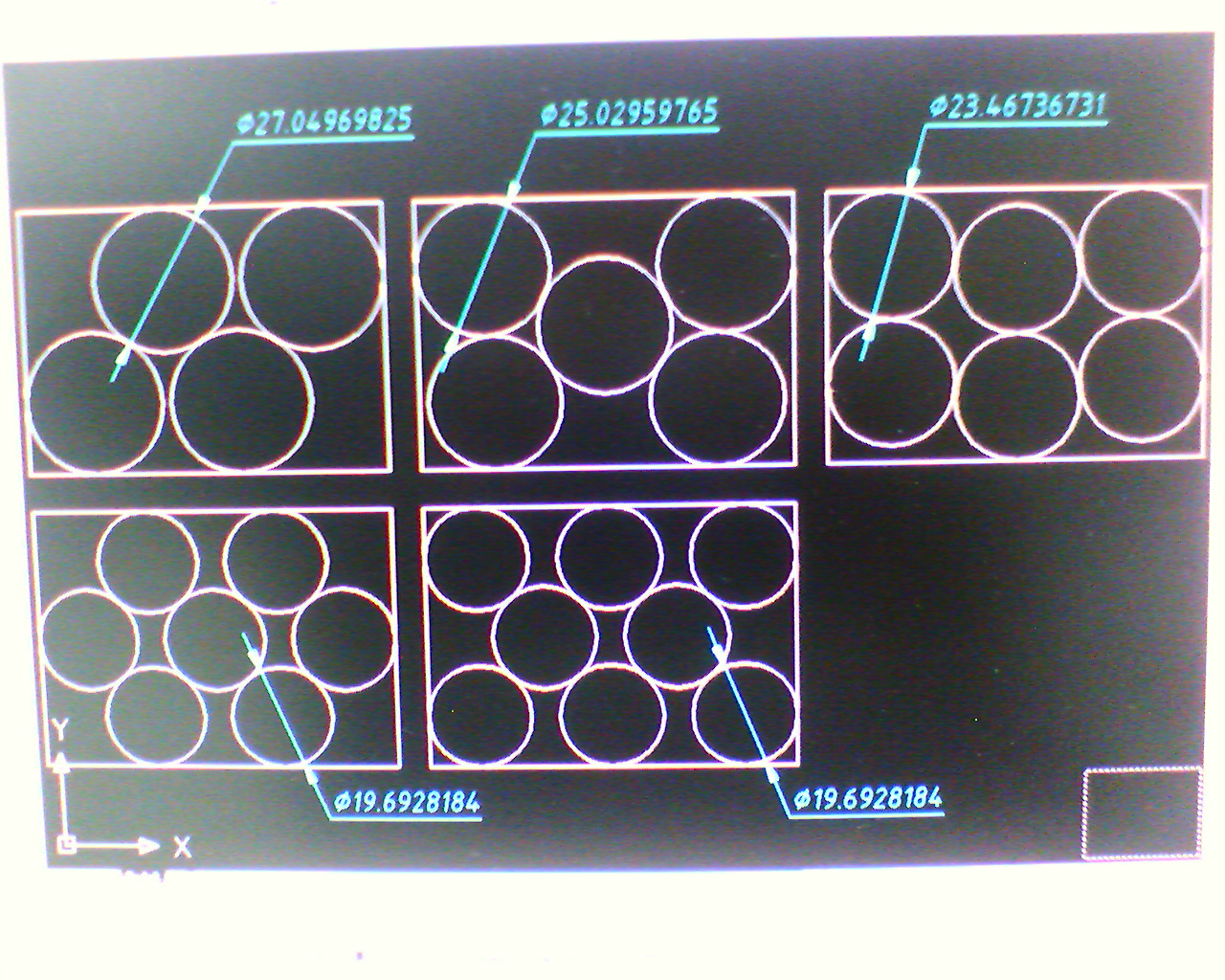

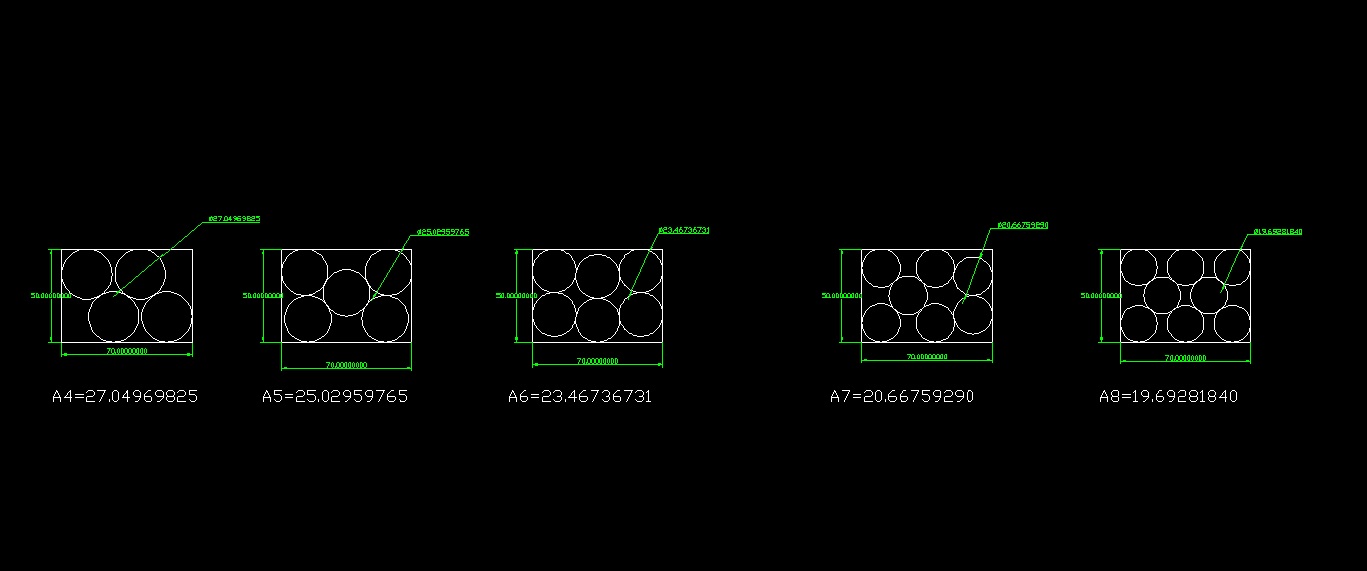

单位的电脑不能拷贝,只能照下来.不知对不对?
0 k) d% \8 O3 L' r* G  [! r$ |% b; ]; w: Y& \5 A' p
[ 本帖最后由 2005llnn 于 2009-4-17 17:12 编辑 ]

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 三等奖

查看全部评分

回复 支持 反对

举报

phm88888
发表于 2009-4-9 12:26:48 | 显示全部楼层 来自： 中国辽宁大连

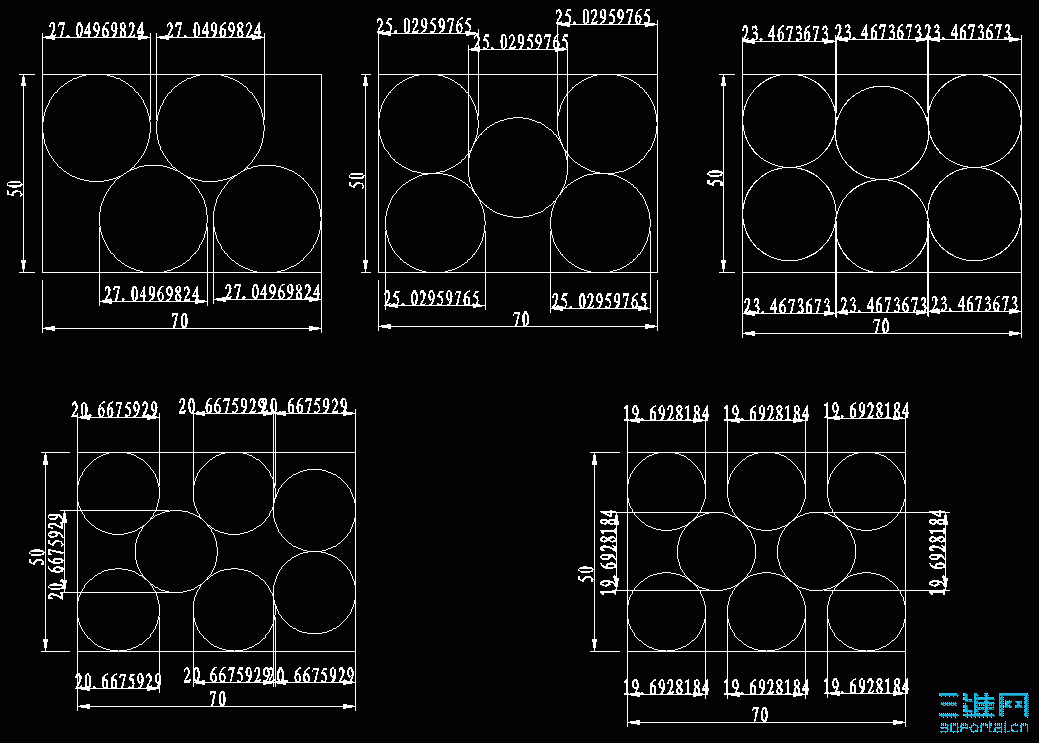

CAD几何作图竞赛题2009年4月

CAD几何作图竞赛题2009年4月
$ }9 X% J. }' I: c% o3 K3 F
2 p4 e4 c1 w" E/ u[ 本帖最后由 2005llnn 于 2009-4-17 17:13 编辑 ]

CAD几何作图竞赛题2009年4月.dwg

96.16 KB, 下载次数: 9

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

zhoupei0757
发表于 2009-4-9 16:22:48 | 显示全部楼层 来自： 中国广东佛山
7个的最不好弄+ K$ @5 r3 S; a% d  m8 L, o

& I; e) s! J' k9 N* j* ?[ 本帖最后由 2005llnn 于 2009-4-17 17:15 编辑 ]

drw0001.dwg

67.52 KB, 下载次数: 5

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

pss0902
发表于 2009-4-9 17:31:10 | 显示全部楼层 来自： 中国上海

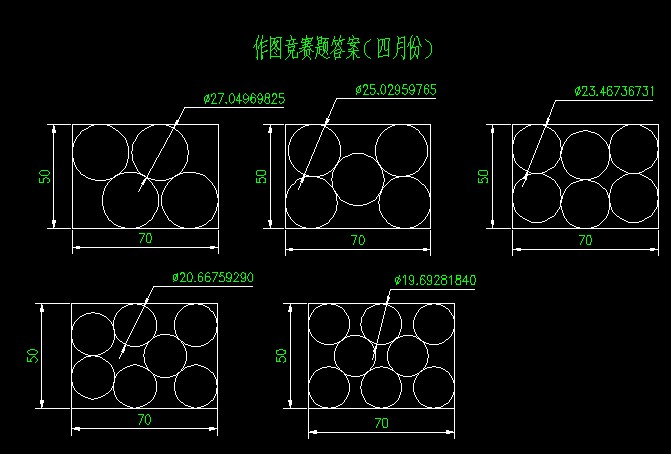

作图竞赛题答案（四月份）( O- S8 I; b# }
2 Z, a1 Q0 n( n4 Q& F/ J
[ 本帖最后由 2005llnn 于 2009-4-17 17:16 编辑 ]

作图竞赛题答案（四月份）.DWG

39.73 KB, 下载次数: 12

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

回复 支持 反对

举报

jazyxz
发表于 2009-4-10 09:42:16 | 显示全部楼层 来自： 中国江苏苏州
做了一个,等待结果.  J. ?4 c& l9 L) M

- A: k# h3 C* w: f1 s* i0 u[ 本帖最后由 2005llnn 于 2009-4-17 17:17 编辑 ]

50x70.dwg

122.19 KB, 下载次数: 6

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

回复 支持 反对

举报

guijin2
发表于 2009-4-11 14:08:19 | 显示全部楼层 来自： 中国浙江温州

第一次参加，做好了就传上去

第一次参加，做好了就传上去，重新传了张JPG格式的图片
- r& V& M# ~9 z+ h4 }) l6 }8 P* b$ t
& B+ Q0 Y! M5 s1 S[ 本帖最后由 2005llnn 于 2009-4-17 17:18 编辑 ]

竞赛.dwg

43.42 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

floodpeak
发表于 2009-4-11 22:29:56 | 显示全部楼层 来自： 中国山东泰安
200904js.JPG 0904.dwg (47.36 KB, 下载次数: 4)

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

iassqqq
发表于 2009-4-13 13:41:41 | 显示全部楼层 来自： 中国浙江台州

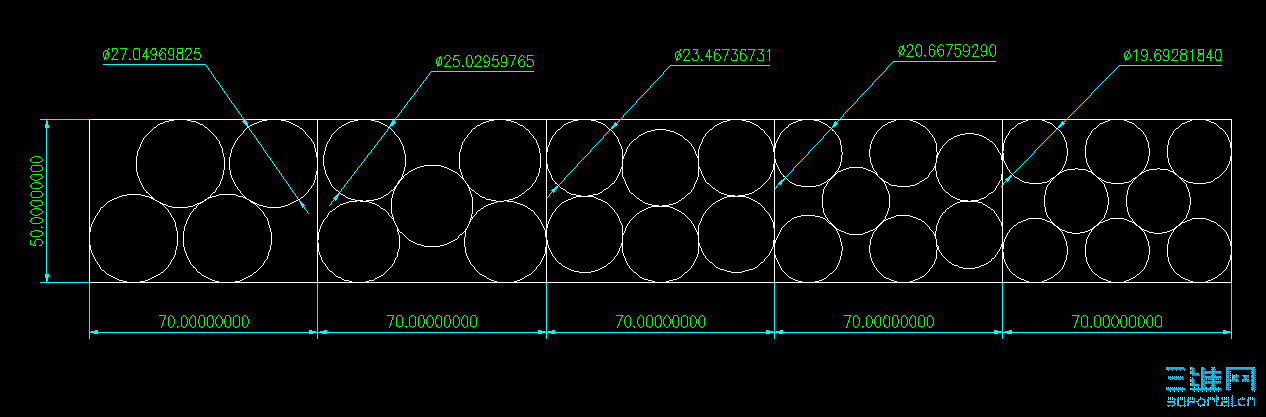

交卷
5 ^2 q" k. ]! n! B5 @0 s) |, ~: E6 D+ |/ S2 B$ C
[ 本帖最后由 2005llnn 于 2009-4-17 17:19 编辑 ]

竞赛.dwg

34.58 KB, 下载次数: 5

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

sww3843
发表于 2009-4-13 15:00:32 | 显示全部楼层 来自： 中国广东深圳
现在修改后重新发一份，请版主删除我在3#的帖，谢谢！03 P) J+ D! U4 T) q

! l6 i: a6 U0 i! ?% ?5 u# E) q[ 本帖最后由 2005llnn 于 2009-4-17 17:20 编辑 ]

竞赛09_04.dwg

50.47 KB, 下载次数: 5

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

小宝好
发表于 2009-4-13 23:03:50 | 显示全部楼层 来自： 中国天津

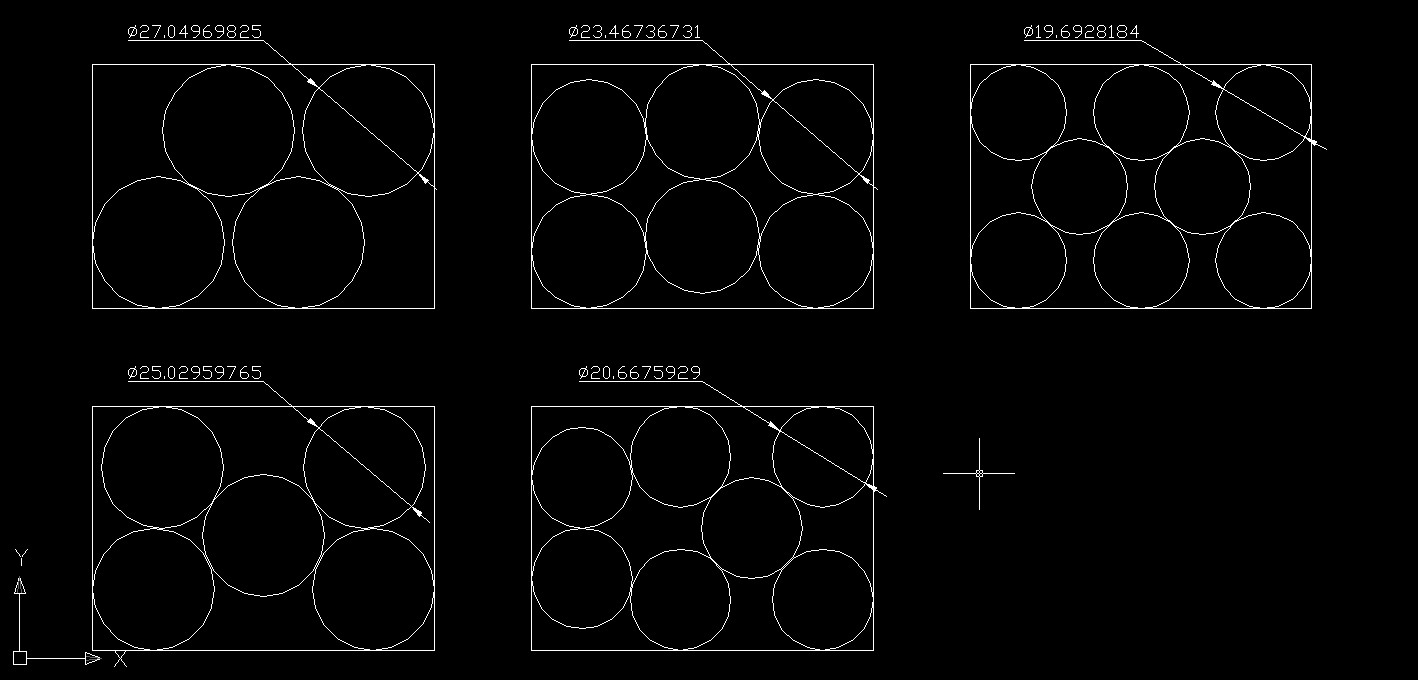

4月练习题练习( V$ U: P- ], `0 F" e. o3 [4 Z8 f, R

+ `! w4 k5 z  X& U# m7 p, ][ 本帖最后由 2005llnn 于 2009-4-17 17:21 编辑 ]

200904.dwg

54.61 KB, 下载次数: 4

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

angelmylove
发表于 2009-4-14 21:36:59 | 显示全部楼层 来自： 中国湖北武汉

竞赛题练习

新手练习110! w+ z) [1 ^/ @% u% p  a9 n. ^
2 \( t1 w, d6 b
[ 本帖最后由 2005llnn 于 2009-4-17 17:21 编辑 ]

A5.dwg

57.31 KB, 下载次数: 6

A6.dwg

56.06 KB, 下载次数: 4

A4图纸.dwg

55.47 KB, 下载次数: 4
回复 支持 反对

举报

duthen
发表于 2009-4-15 16:13:56 | 显示全部楼层 来自： 中国天津

回复

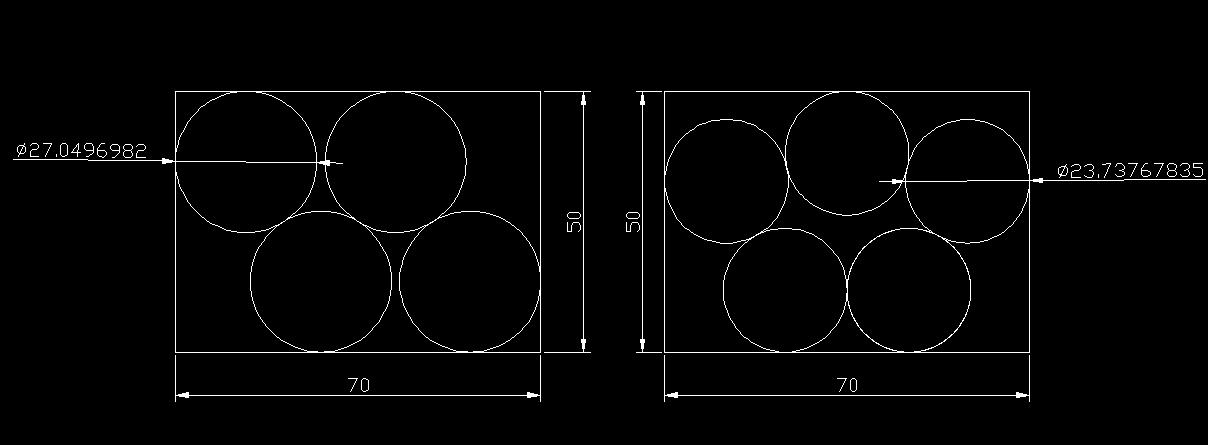

就会算4个的 5个的是纯手绘的# z- o4 w, [. V8 G9 h
% B$ h/ W" C+ J* j( c$ {- |
[ 本帖最后由 2005llnn 于 2009-4-17 17:22 编辑 ]

a4 a5

a4 a5

4yue.dwg

63.25 KB, 下载次数: 6

a4 a5
回复 支持 反对

举报

2005llnn
 楼主| 发表于 2009-4-18 11:14:14 | 显示全部楼层 来自： 中国广西崇左
请获奖的会员介绍作图方法，在本主题帖发回复帖，有奖励。
回复 支持 反对

举报

iassqqq
发表于 2009-4-18 14:58:38 | 显示全部楼层 来自： 中国浙江台州

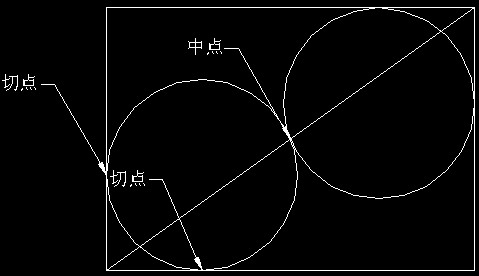

两圆直接可以三点画圆
" Q  X# \8 s- W* \+ }1 }
: V# i$ s+ U: f( j3 `$ K三圆画法 如下1 Y# N7 X, T+ J) w, w  `) F
先画红线和黄色圆 再进行缩放得蓝色圆
8 J9 @4 x8 U0 s# L4 j镜像和三点画圆得出图形( K0 F6 ^$ F# D8 K3 T
, L; O! n/ o) D% g9 [
[ 本帖最后由 iassqqq 于 2009-4-18 15:15 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

gorilla
发表于 2009-4-18 17:12:56 | 显示全部楼层 来自： 中国江苏南通
说来惭愧，本人做的A4~A8全是用解方程的方法得到的。其中A4、A6、A8得到解的显式表达式，A5、A7未得到解的显式表达式，只是通过数值方法精确到9位数而已，工具为excel。
回复 支持 反对

举报

pss0902
发表于 2009-4-19 09:30:40 | 显示全部楼层 来自： 中国上海

4-8

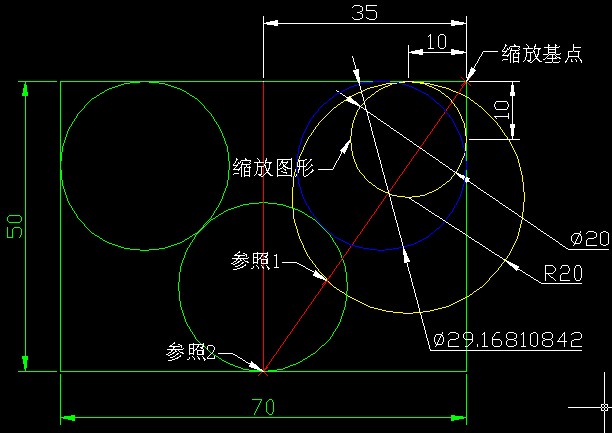

1.画矩形50×70，相切-相切-半径画小圆Φ20，以小圆90°象限点为圆心画大圆Φ80，. j( i; G' v9 O2 |' P) k; K
   以矩形左下角点为起点、矩形上边中点为终点画直线AC，延长AC交大圆于B；: Q; _1 v' n. w2 D
2.以A为基点，比例缩放小圆，选参照，参照长度AB，新长度AC；+ z. {* Y$ @- I. Q( `- \3 F. f
3.以小圆90°象限点为基点复制小圆至C点，连接两小圆圆心，两点画圆画第三个小圆；
+ B" e6 m6 X* R# N) w4.三点——切矩形左边线、上边线、中间小圆，画第四个小圆；
4 [& O) j, }3 ]5.画其它小圆，标注尺寸。
* t8 H5 p; w) w5 v: z( a- L" J& v% E3 r, ?3 h1 `' v
[ 本帖最后由 pss0902 于 2009-4-19 09:33 编辑 ]

4-8.dwg

45.9 KB, 下载次数: 4

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 技术分享

查看全部评分

回复 支持 反对

举报

2005llnn
 楼主| 发表于 2009-4-20 13:11:26 | 显示全部楼层 来自： 中国广西崇左
希望获奖的会员介绍作图方法，每位来一题就行。
回复 支持 反对

举报

iassqqq
发表于 2009-4-23 13:10:12 | 显示全部楼层 来自： 中国浙江台州
四圆画法. X4 B1 \! h8 q7 \

9 K6 G) Y! O+ ?先画出绿色R10圆
7 f$ D. M) a8 v4 p2 v6 f% t1 j再画出红线和短轴20 长轴60的椭圆$ P  ^( ]: L+ _4 M0 I, z
画出蓝色水平线 和黄色垂线: w# m) B4 q" V( Q7 `
对绿圆进行缩放 参照黄线至25

评分

参与人数 1三维币 +10 收起 理由
2005llnn + 10 技术分享

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2013-9-28 18:13:17 | 显示全部楼层 来自： 中国青海海西蒙古族藏族自治州

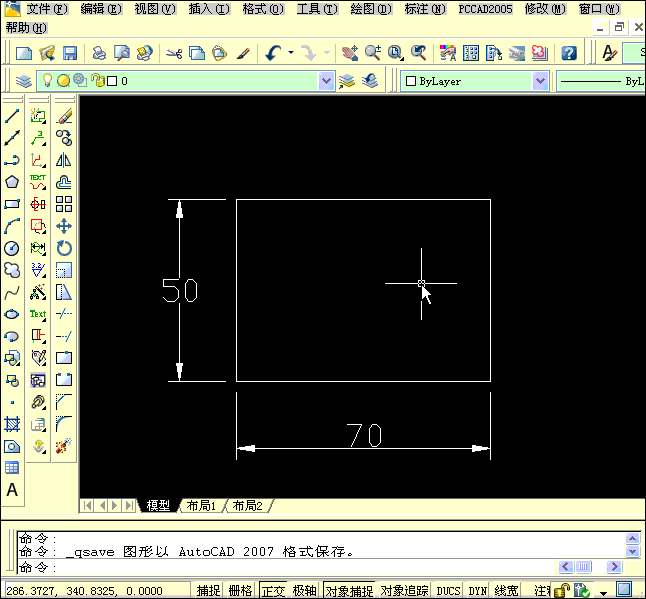

当年没参与，现在补几个动画：' {1 J$ |1 P; |5 \$ p; ?5 W- w

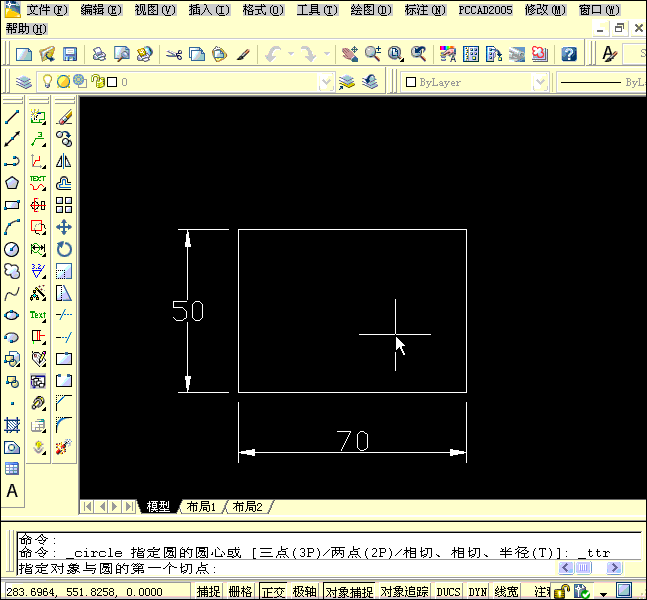

0 \4 C5 c  T4 n7 t, K4:! F! _$ J( M8 j6 e5 n' p

6 {  ], q$ d' k' y/ D 4animation.gif ) }2 t+ ^' ]) g, E0 ~! \% F
+ A8 [& k  q9 C9 D* S' M
5:  k1 ^: m2 d  q4 v

' j) a; q1 R( y 5animation.gif
$ [( f" B4 v4 R6 D' Y( R- k% B7 G* l; C2 ^
6:
1 Y7 x: W! E% l; S( b4 j" J6 S5 N2 k
: f- r: ?/ c! g" B 6animation.gif
1 f% @* ]/ {; n7 w; W, z5 f9 t! {' g' F0 u; I+ ]! F: _
7:- h9 N2 e" K0 c  L
5 \9 i0 ?. y$ r/ N# L
7animation.gif 8 x* W: }2 M. Q  }
' P9 {$ A0 U' O7 W, m

, S: J& k* t9 p3 q* v$ a3 r8:
+ W( u1 z' i* T1 N+ U% e! b
: R: W/ |7 X# w9 C! T% o! F
4 m8 s* [; L# ^+ j# O+ ]$ p 8animation.gif
3 U5 ~5 Y1 e- b- _5 B' K2 C
4 p/ s& r( \$ f. u9 f1 i
