在工程图中如何不显示径的剖面

leegnat · 发表于 2009-4-8 08:07:23

您需要登录才可以下载或查看，没有帐号？注册

x

在SW中出工程图时，有时侯加强径正好在剖面的位置时也会显示为剖面，因为公司的主管要求比较严格，不知道大家有没有好的方法可以解决这个问题！

zhao181420 · 发表于 2009-4-8 09:17:19

满足两条件:
1. 08版以上的SW可以
2. 做筋的时候是用的筋特征做的,而不是拉伸做的

这样工程图里可以选择不剖切筋

leegnat · 发表于 2009-4-8 09:33:47

楼上的兄弟，我的是SW2008 SP0，好像没找到那个选项，能截张图吗？小弟感激不尽！

zhao181420 · 发表于 2009-4-8 09:57:42

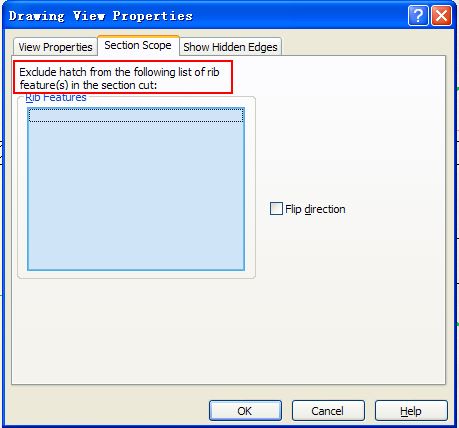

你参考一下,在工程图中剖切后如果有筋特征,会自动弹出这个对话框,或者右键点击属性

leegnat · 发表于 2009-4-8 10:28:54

谢谢啊。每次我剖面的时候都是先画的剖面线再剖的，这样的话就没有那个A-A这个标志了。呵呵原来还是标准的操作才可以啊。
谢谢楼上的兄弟啊。
