[分享] 一种应用于玻璃深加工的设备(高清图22P)

[复制链接]
发表于 2009-3-21 16:07:13 | 显示全部楼层 |阅读模式 来自: 中国广东佛山

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

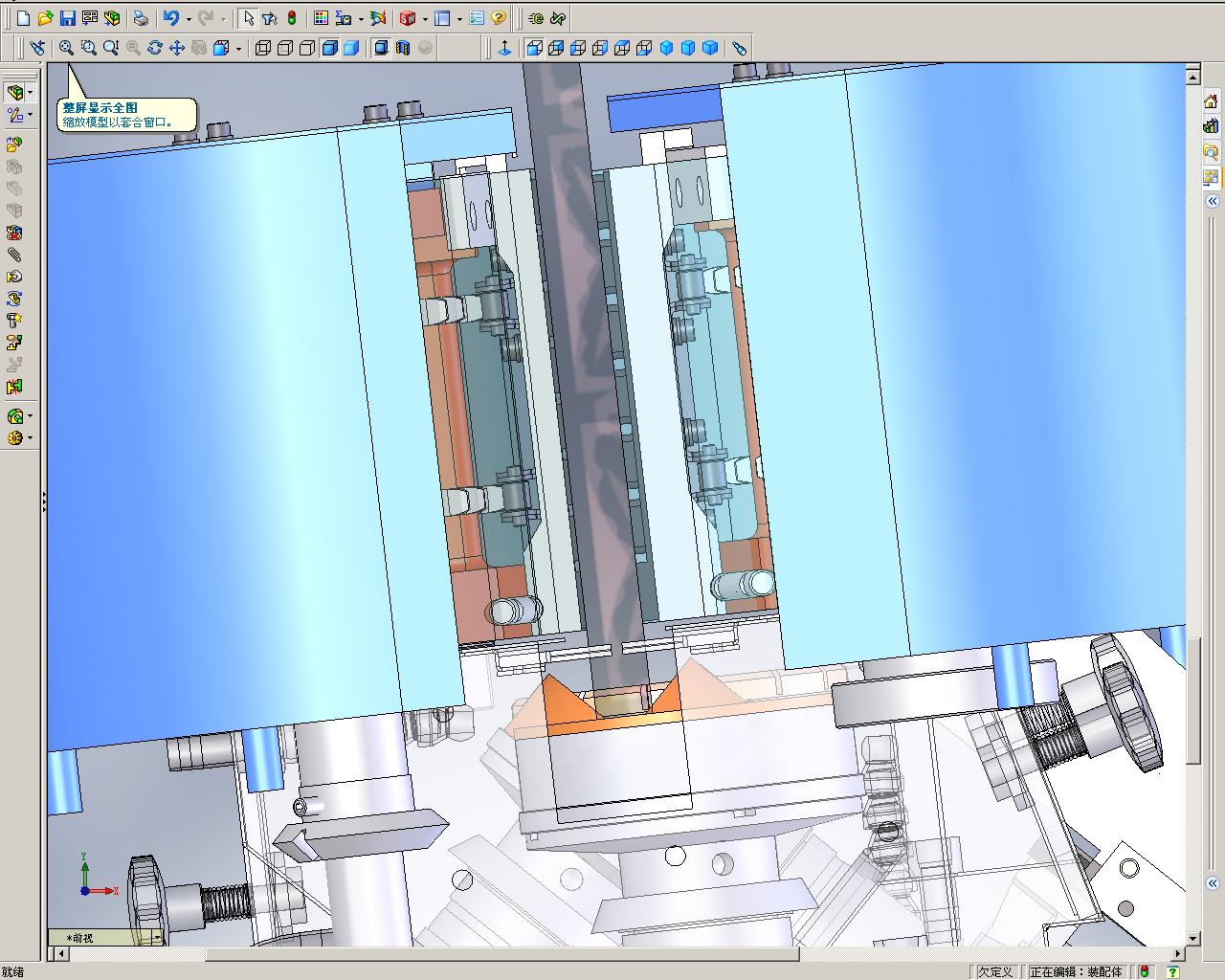

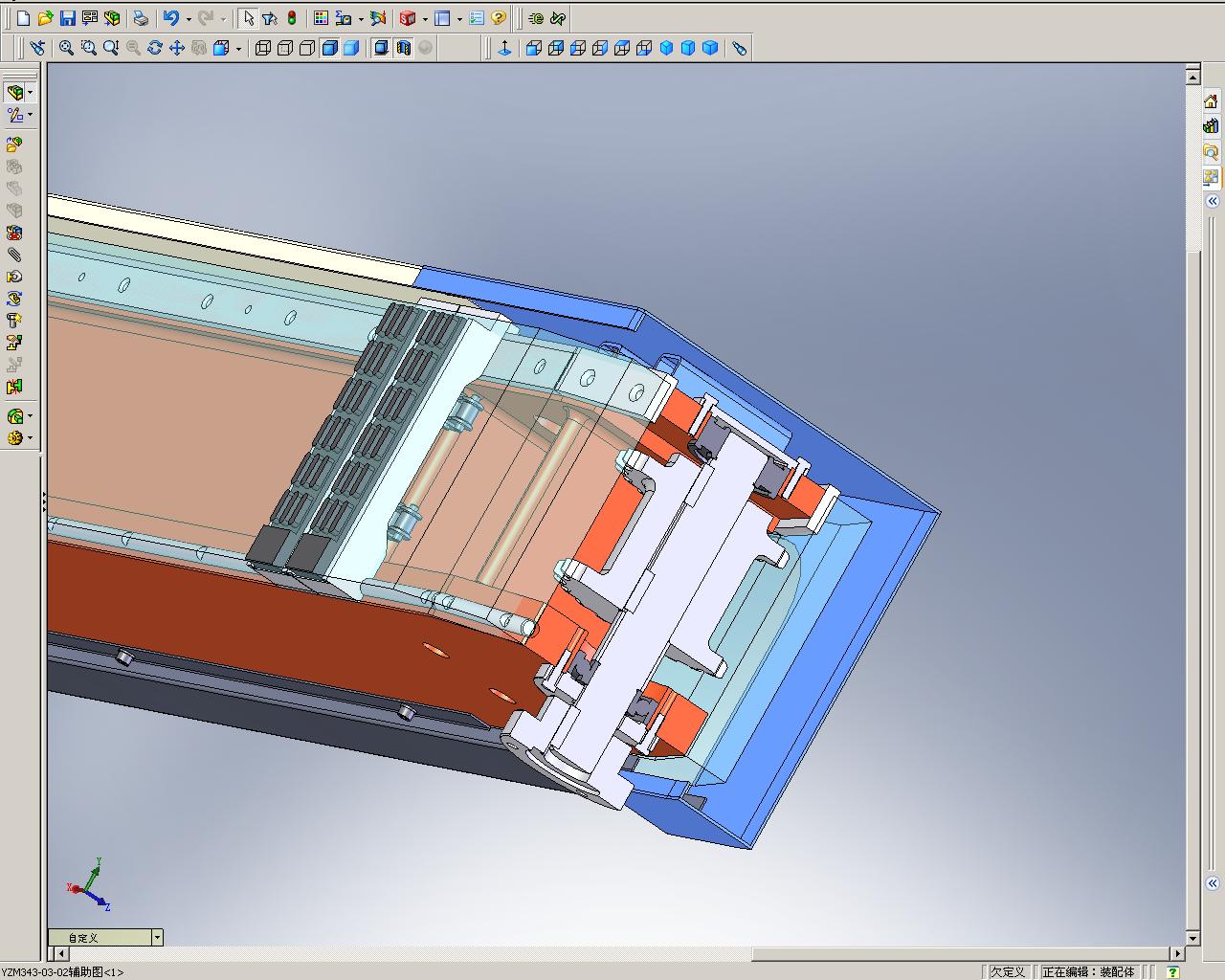

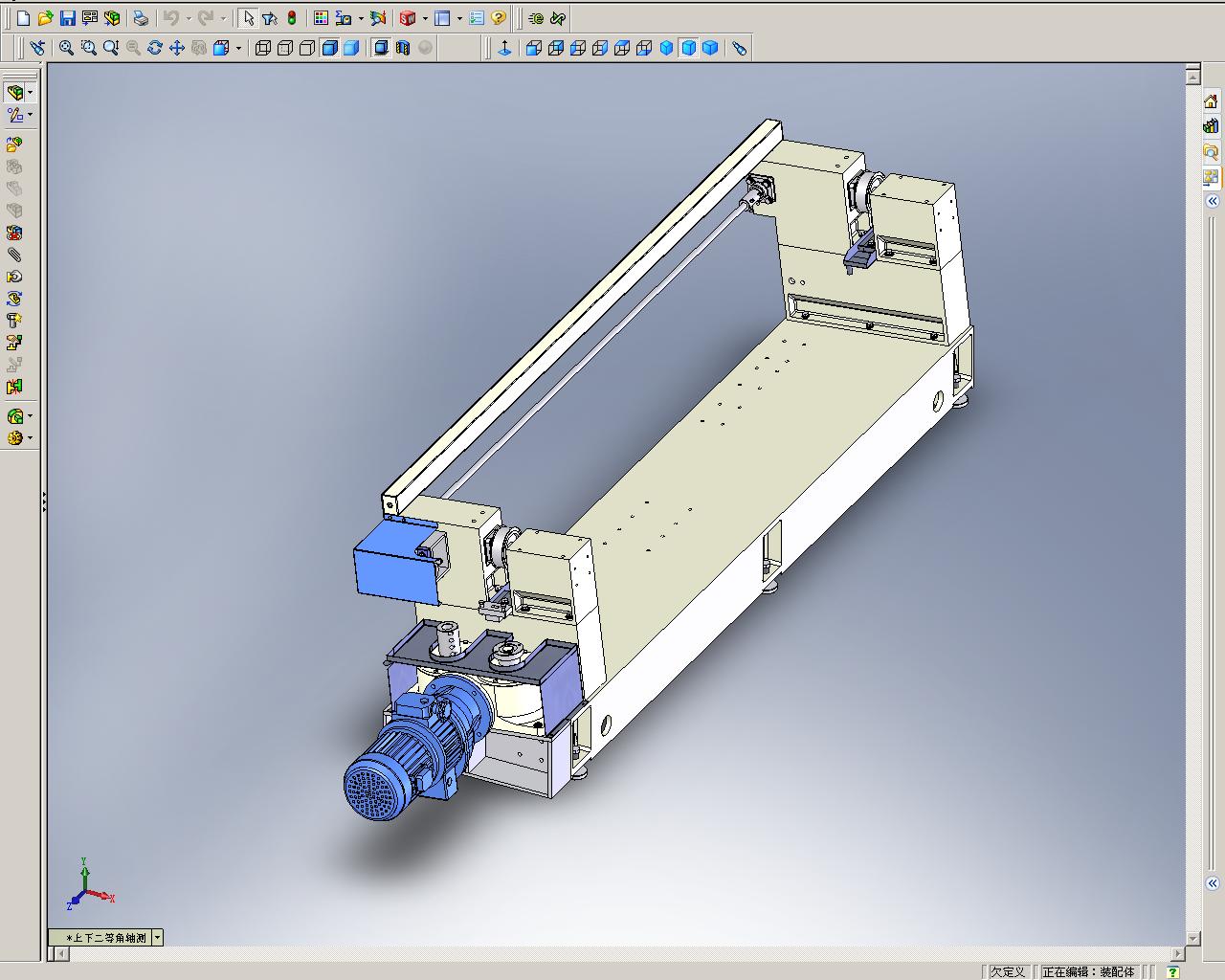

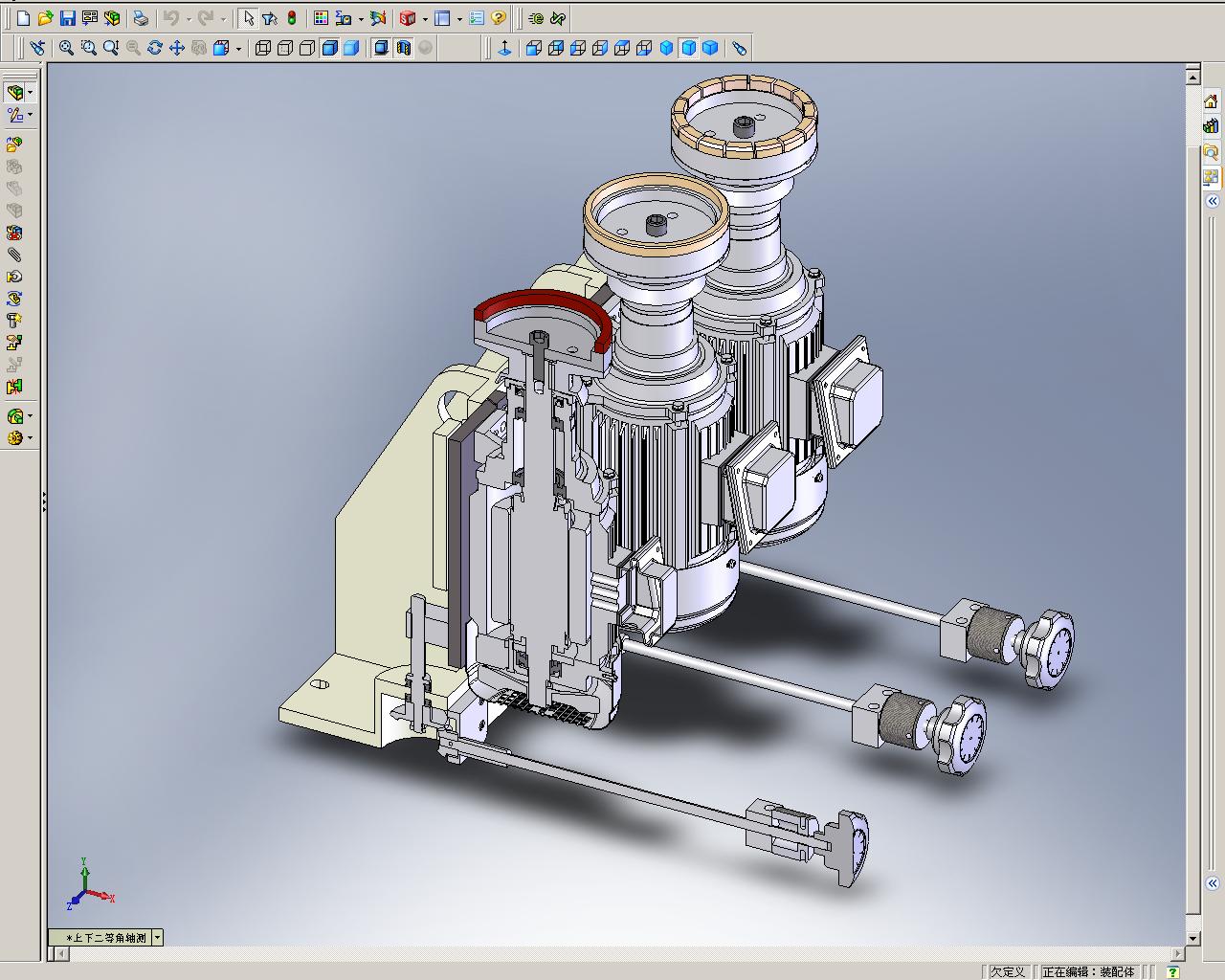

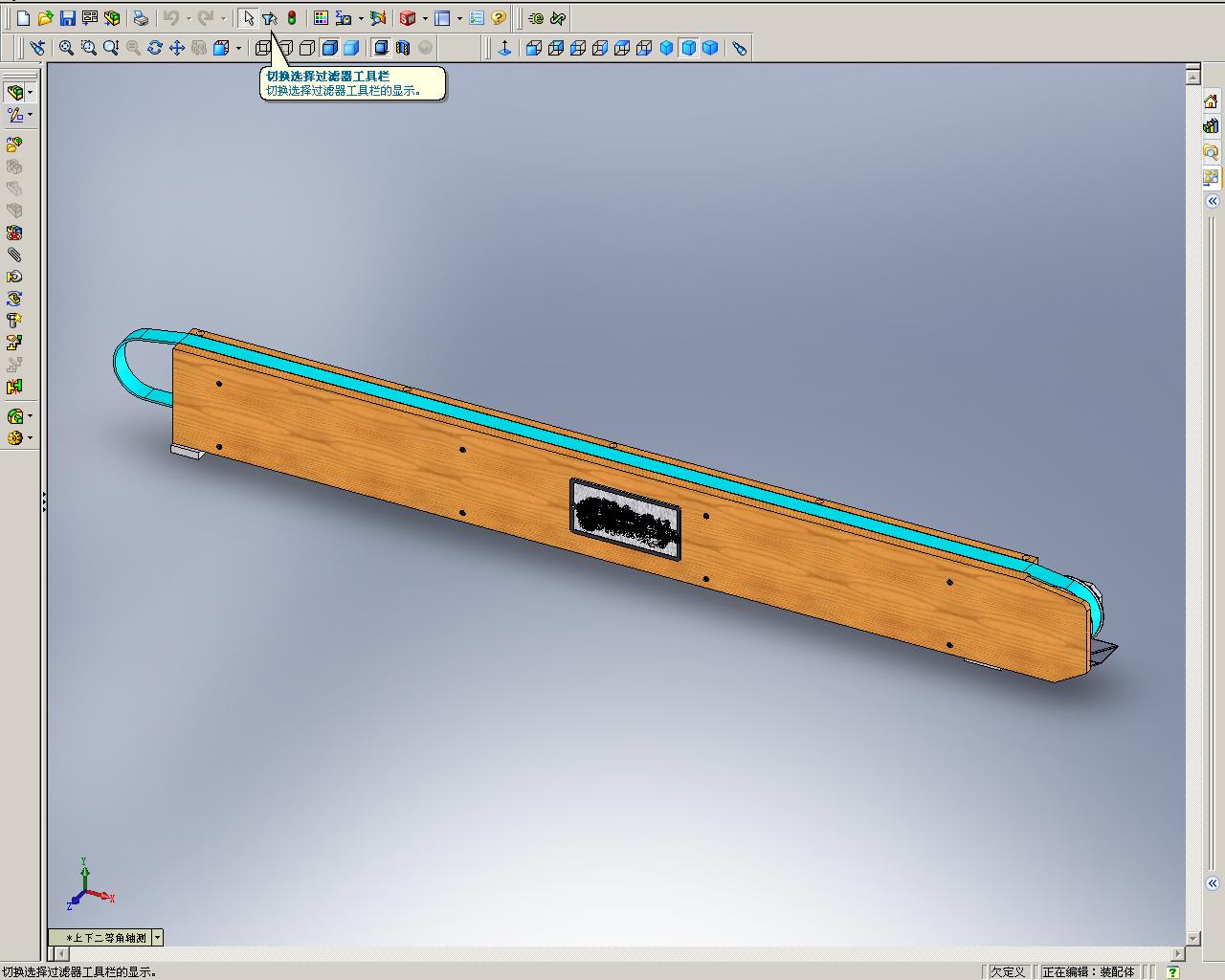

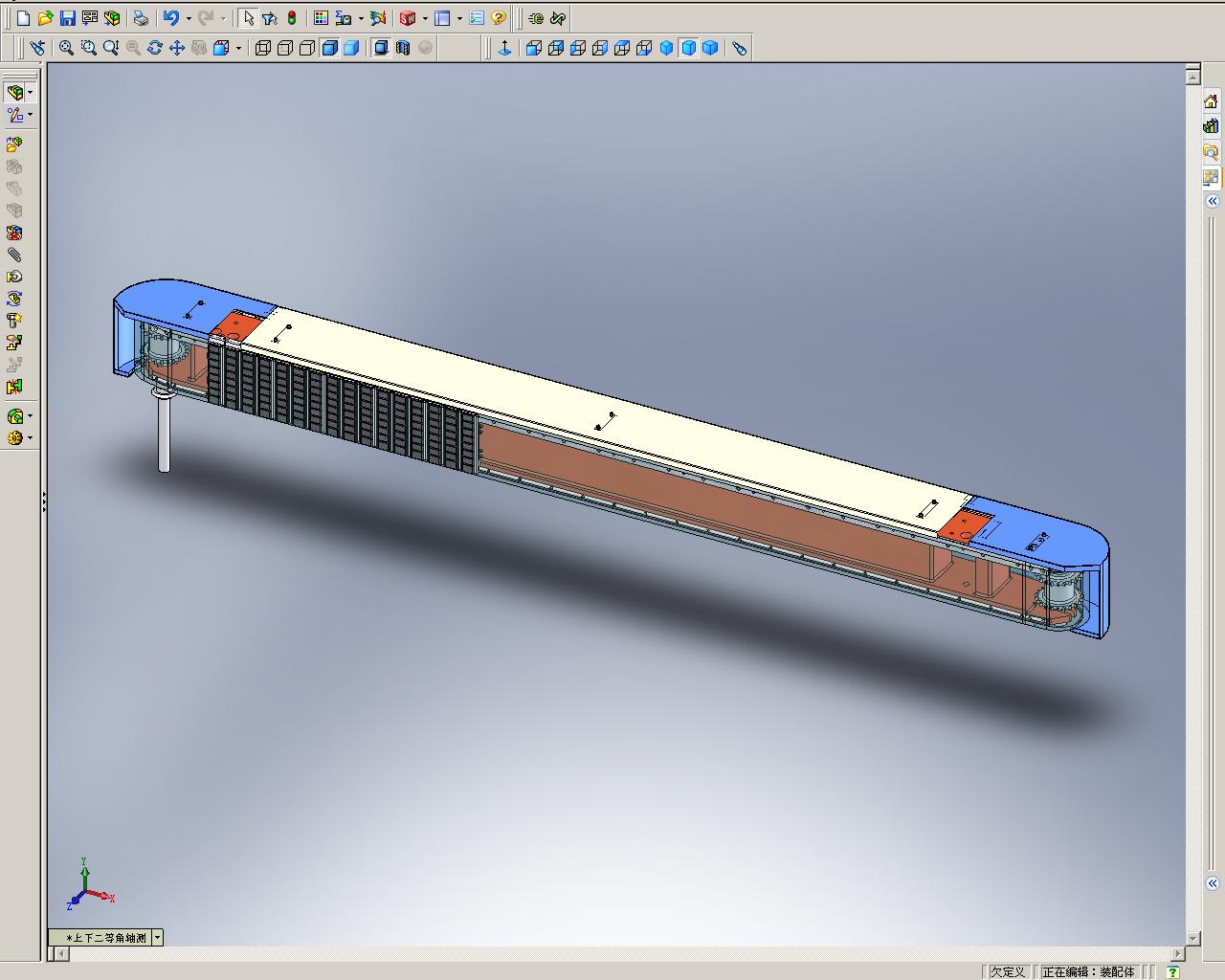

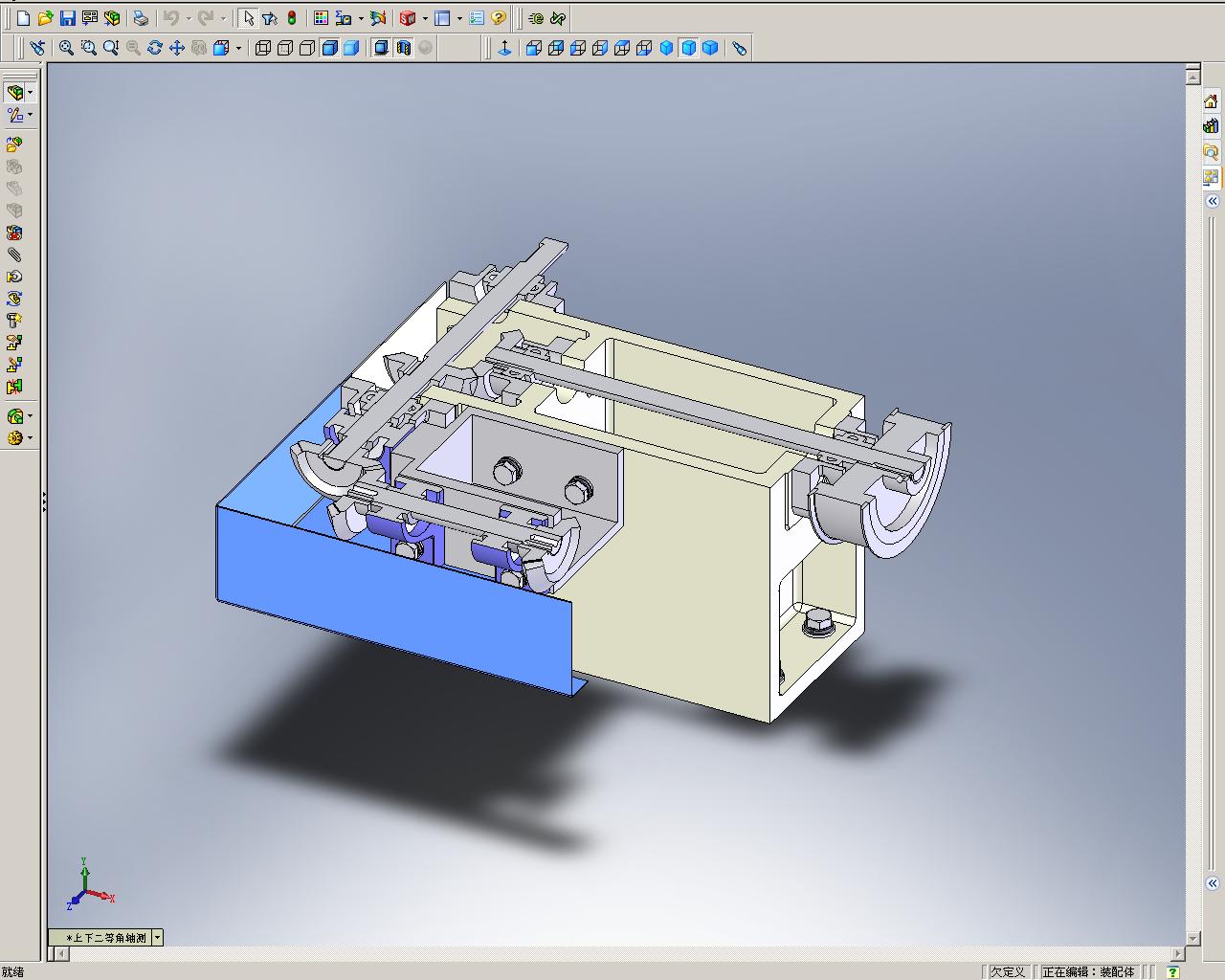

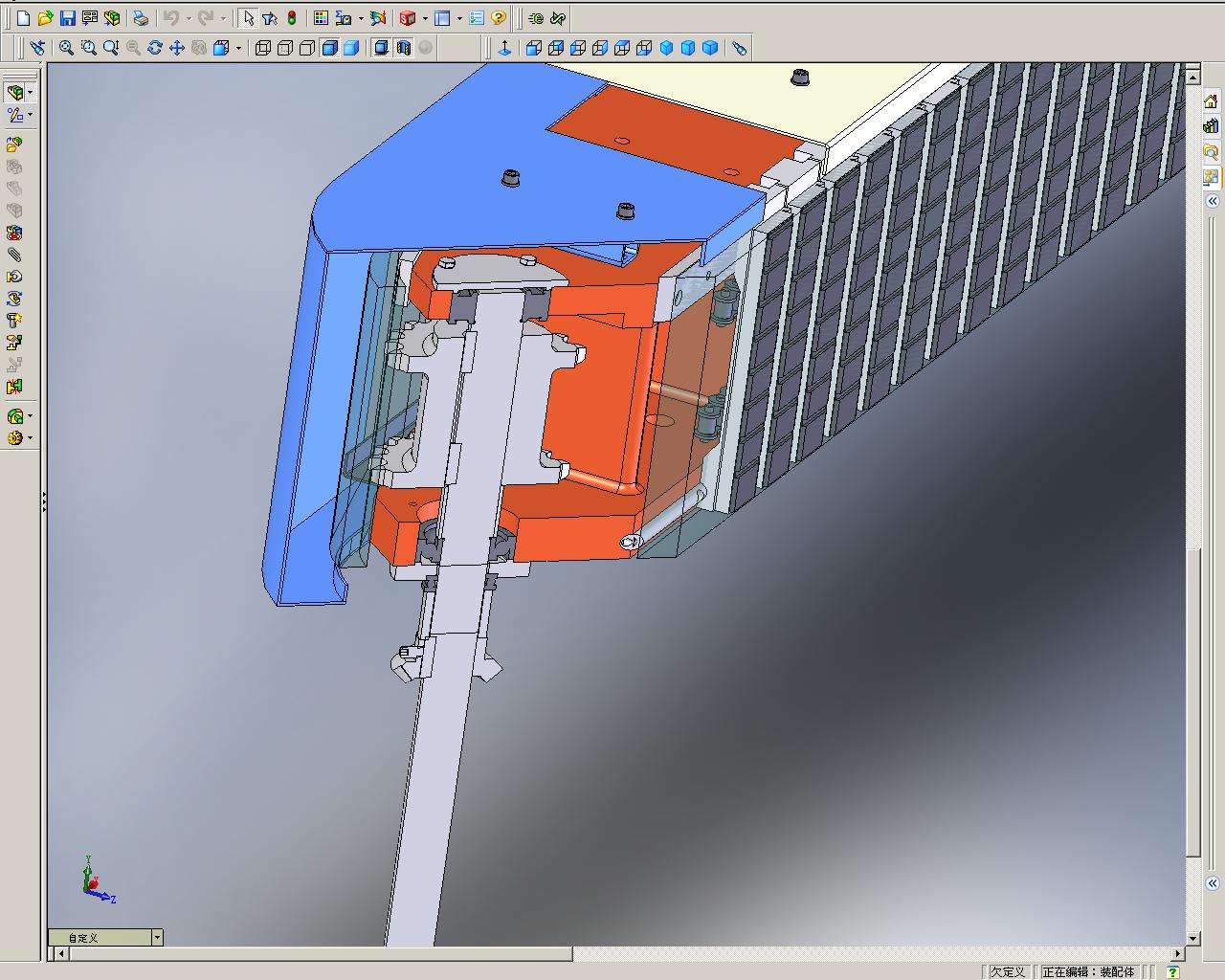

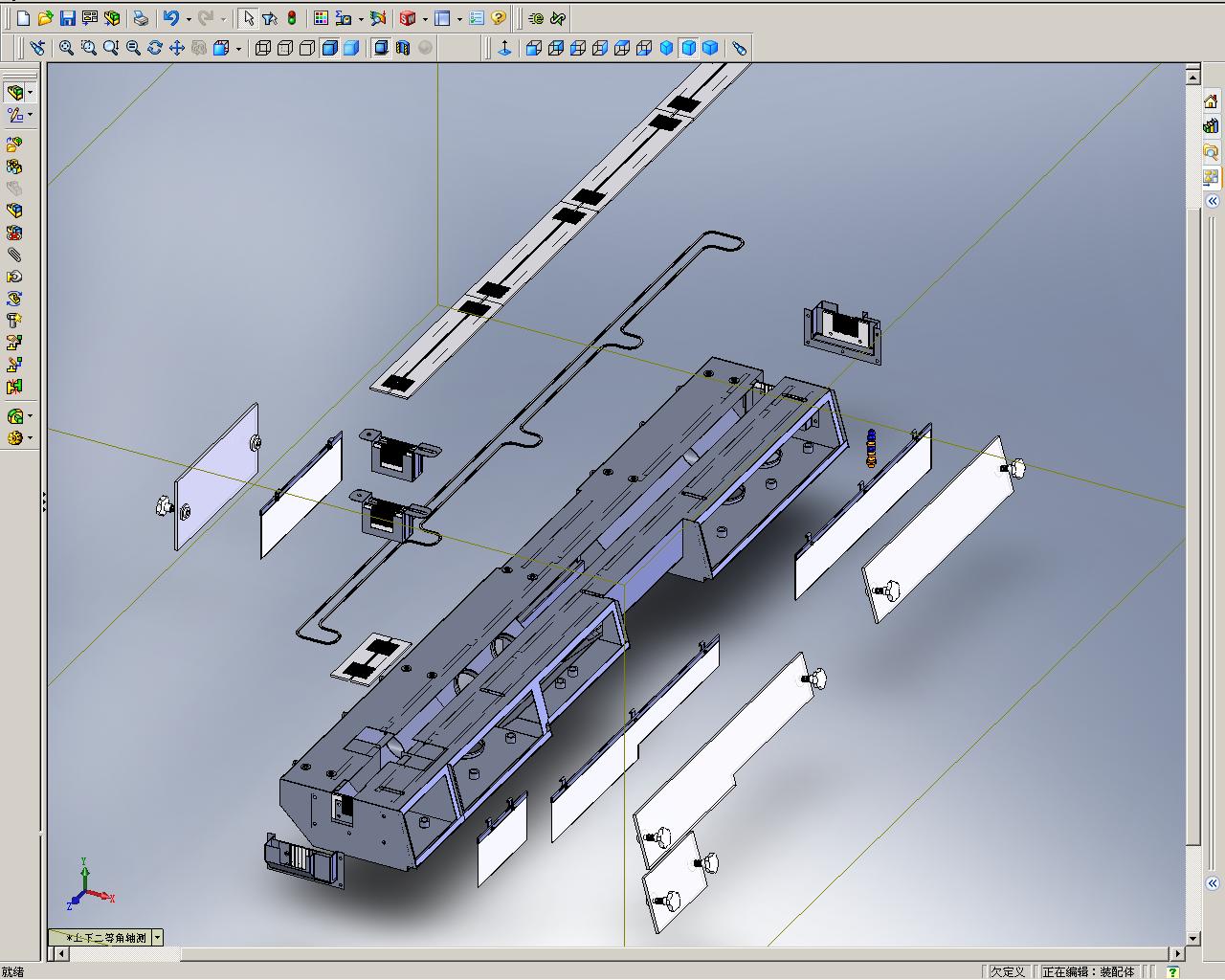

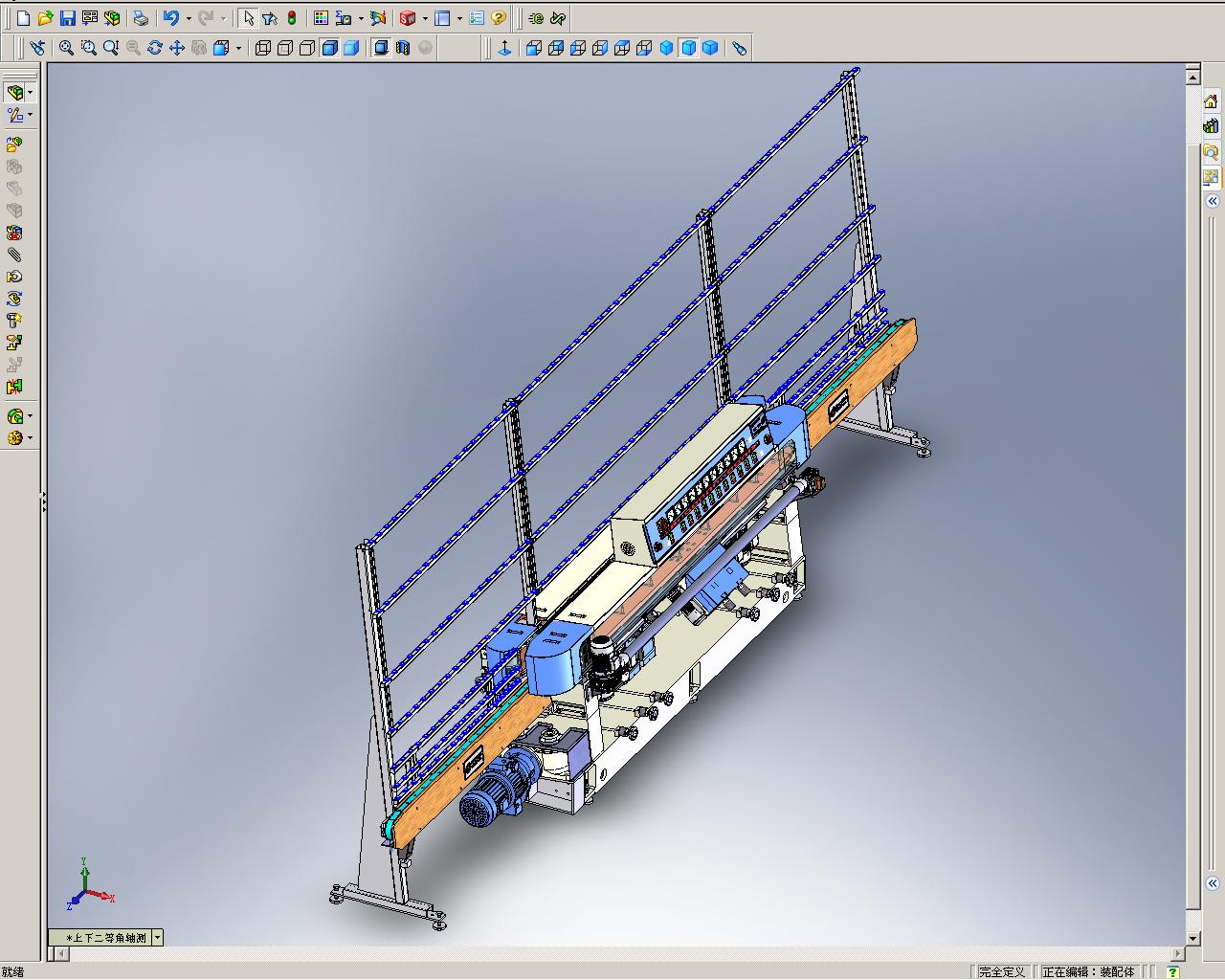

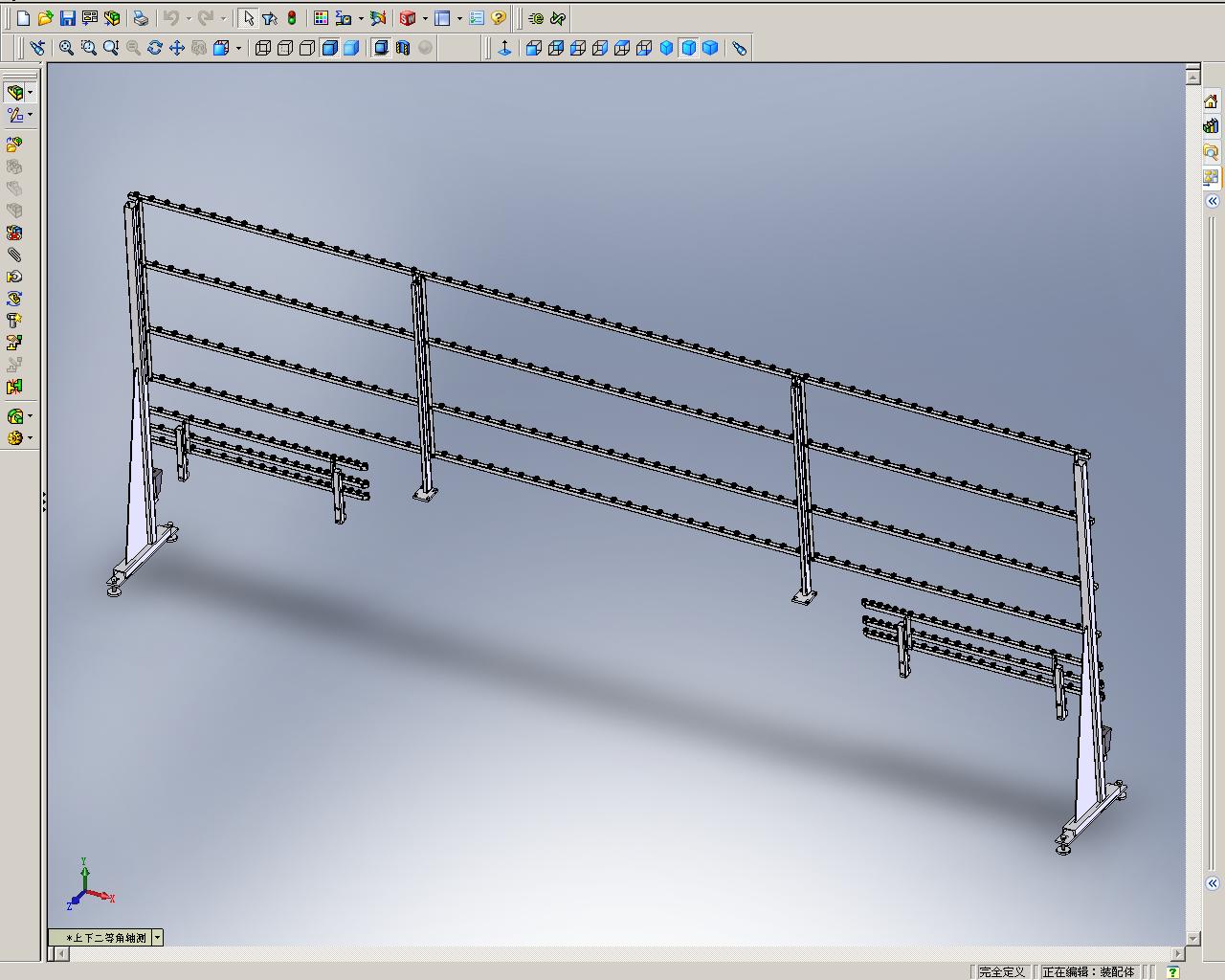

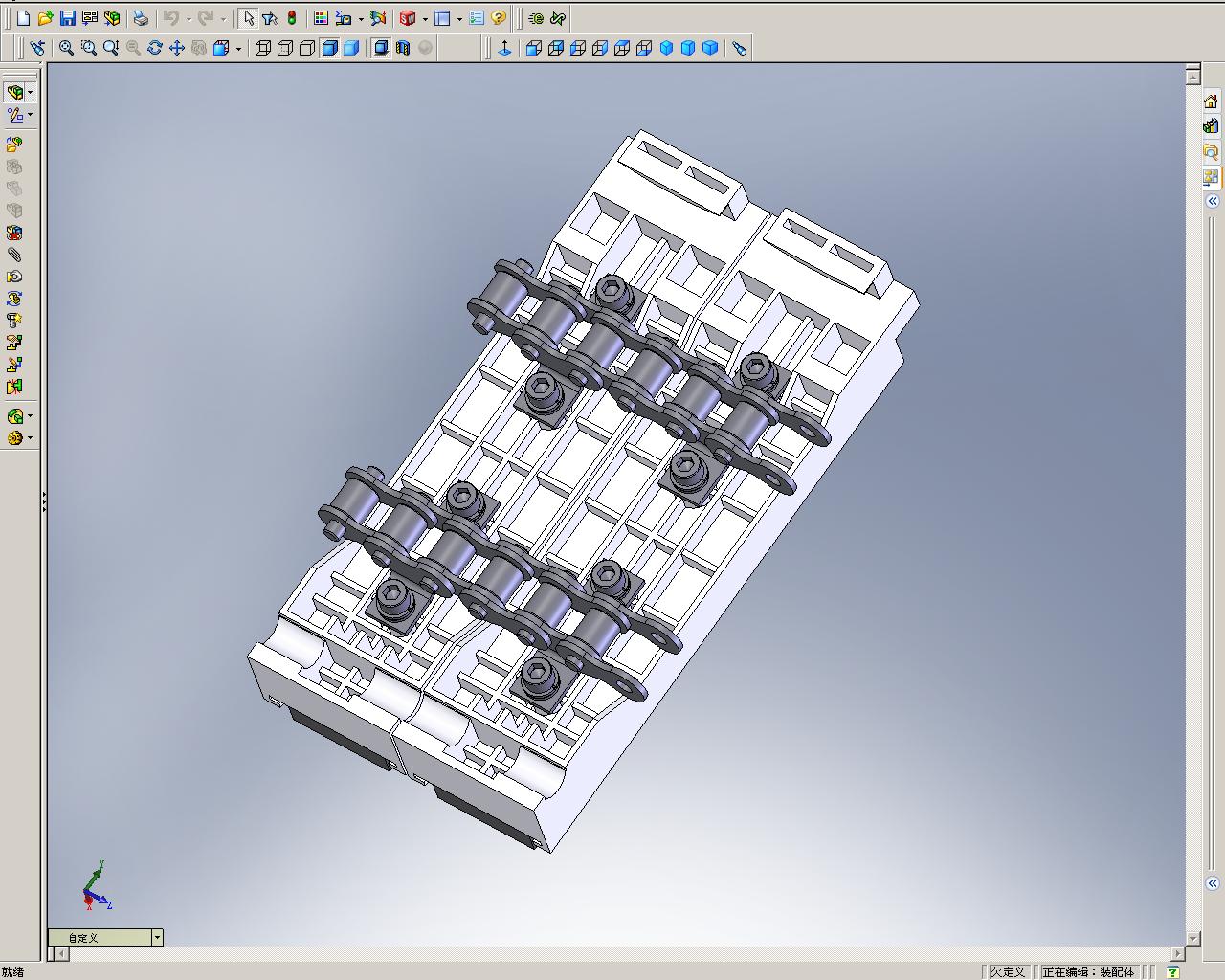

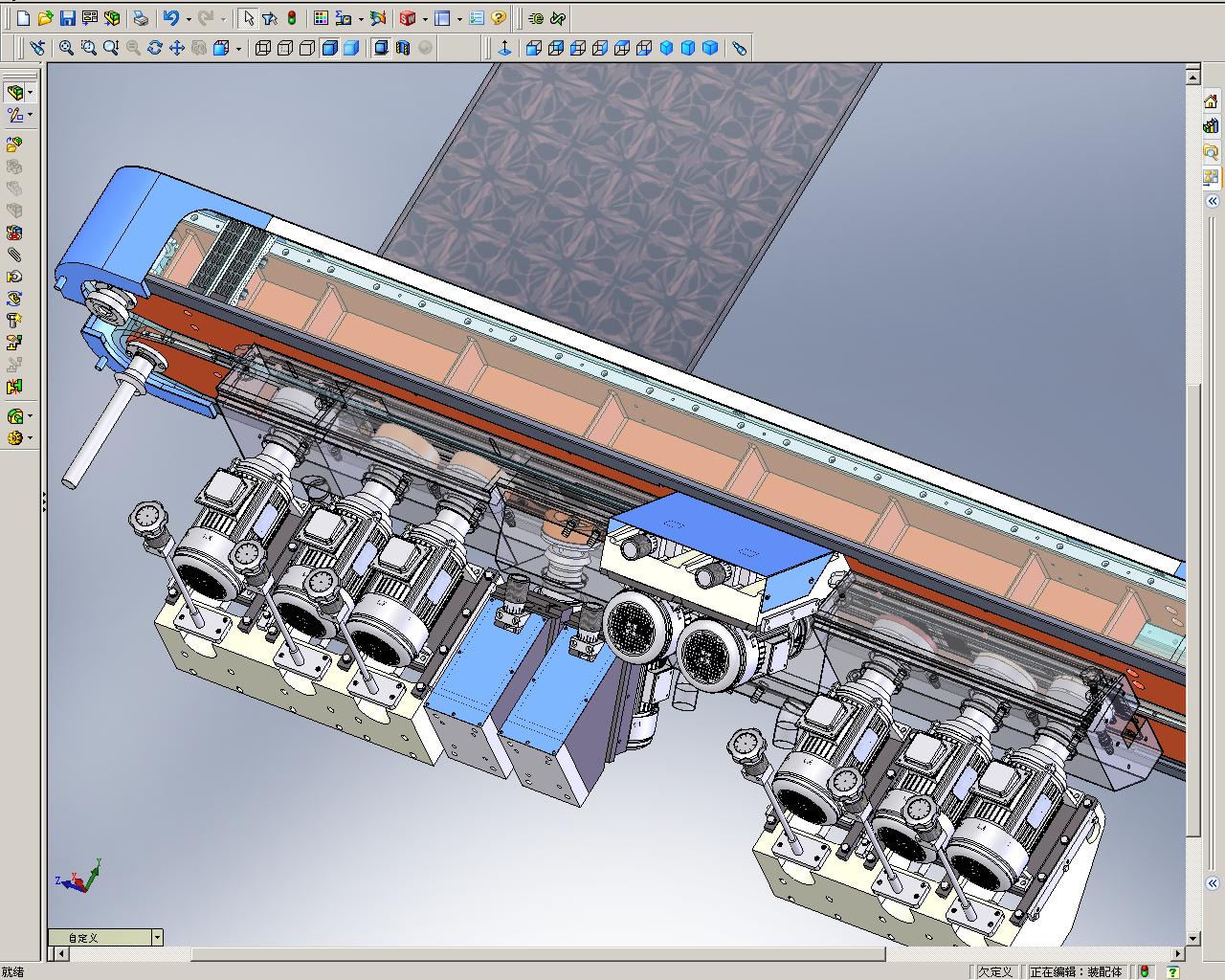

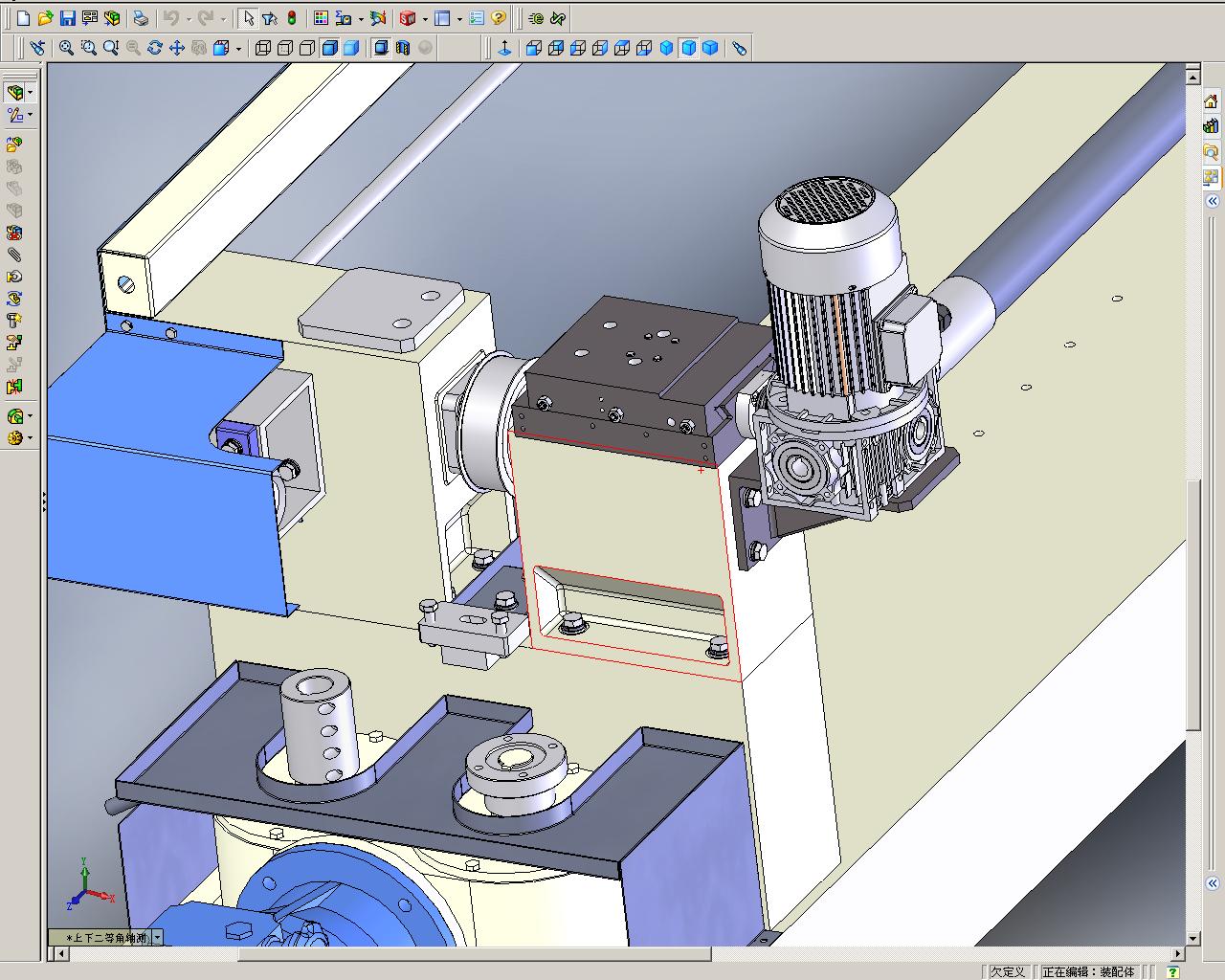

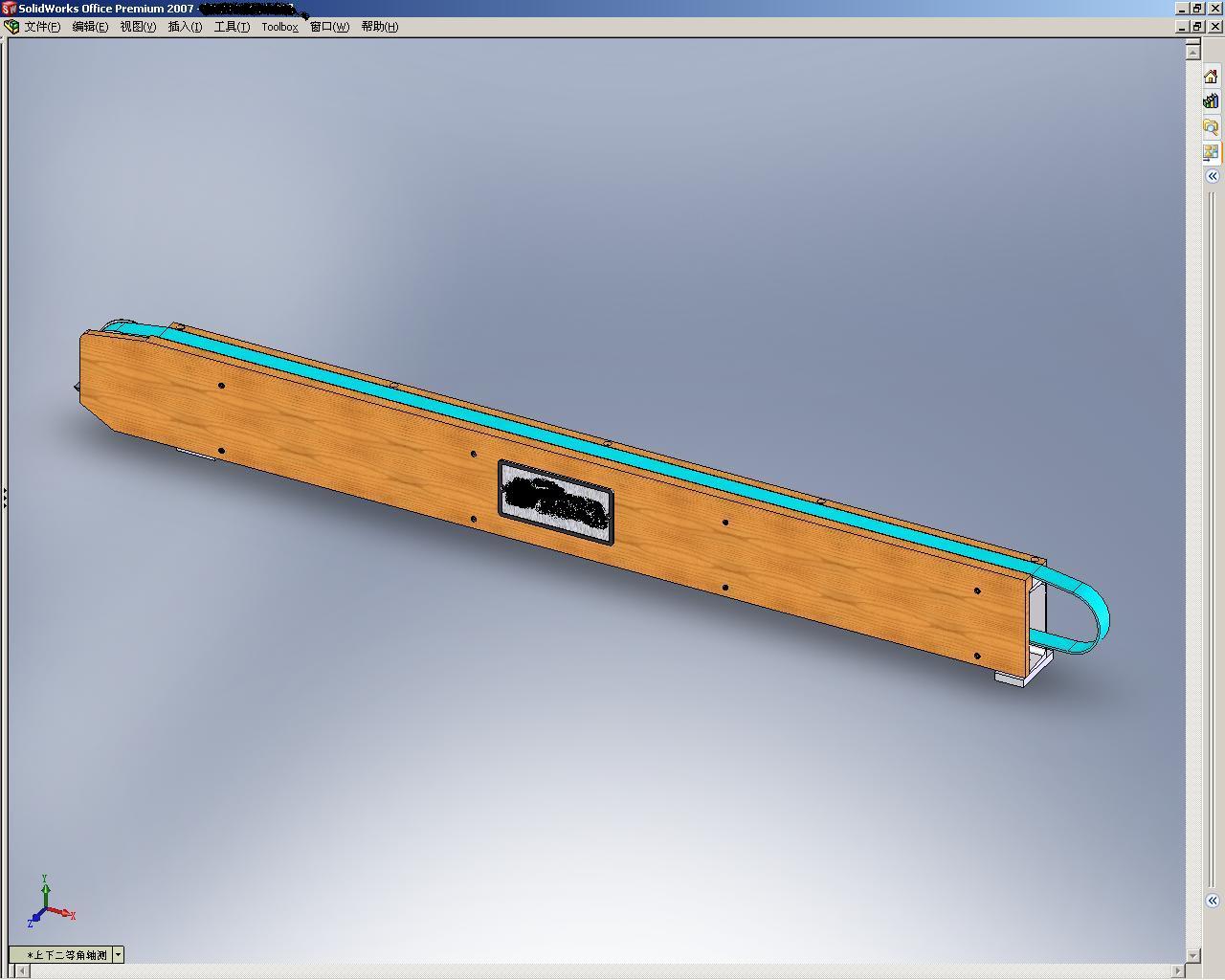

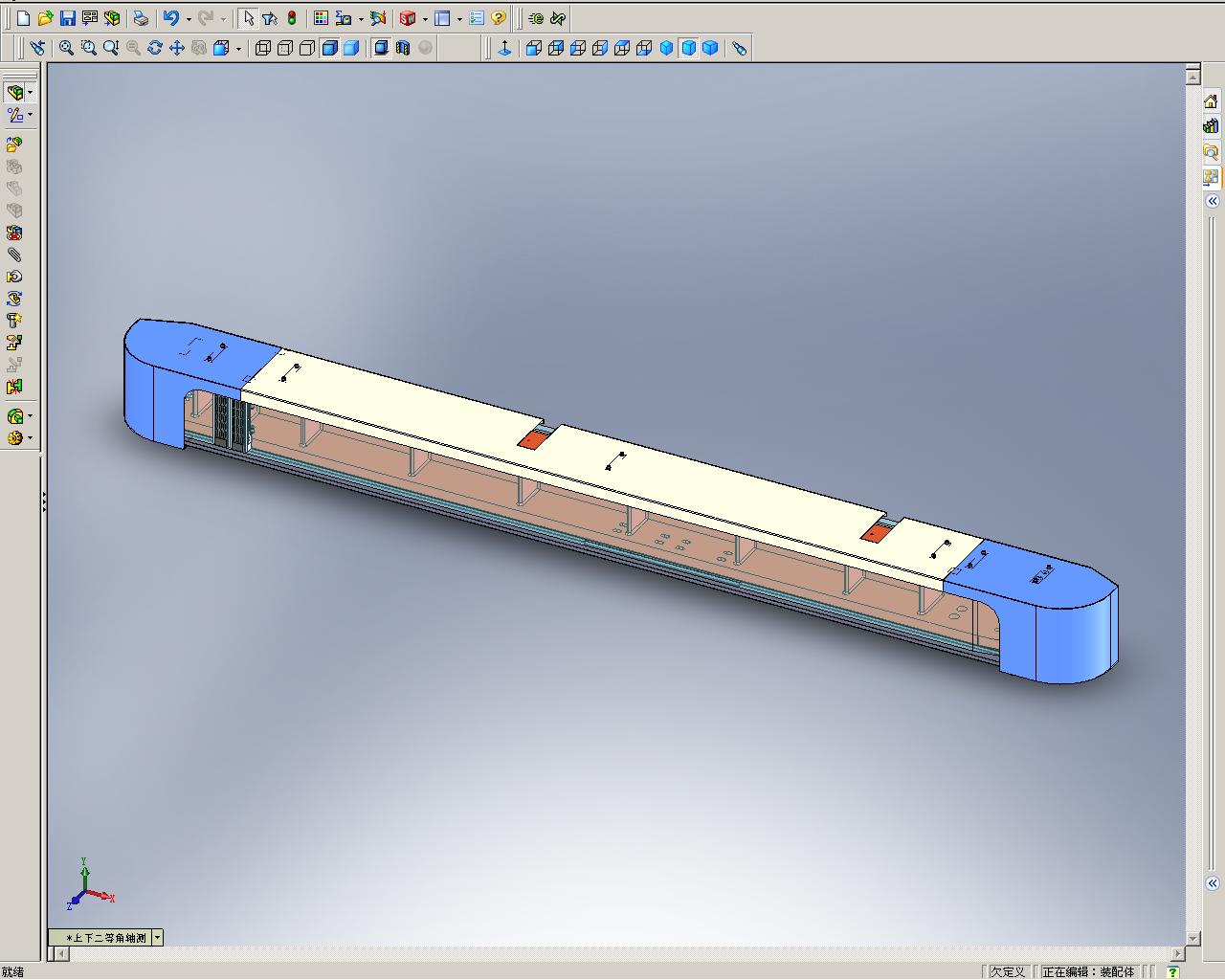

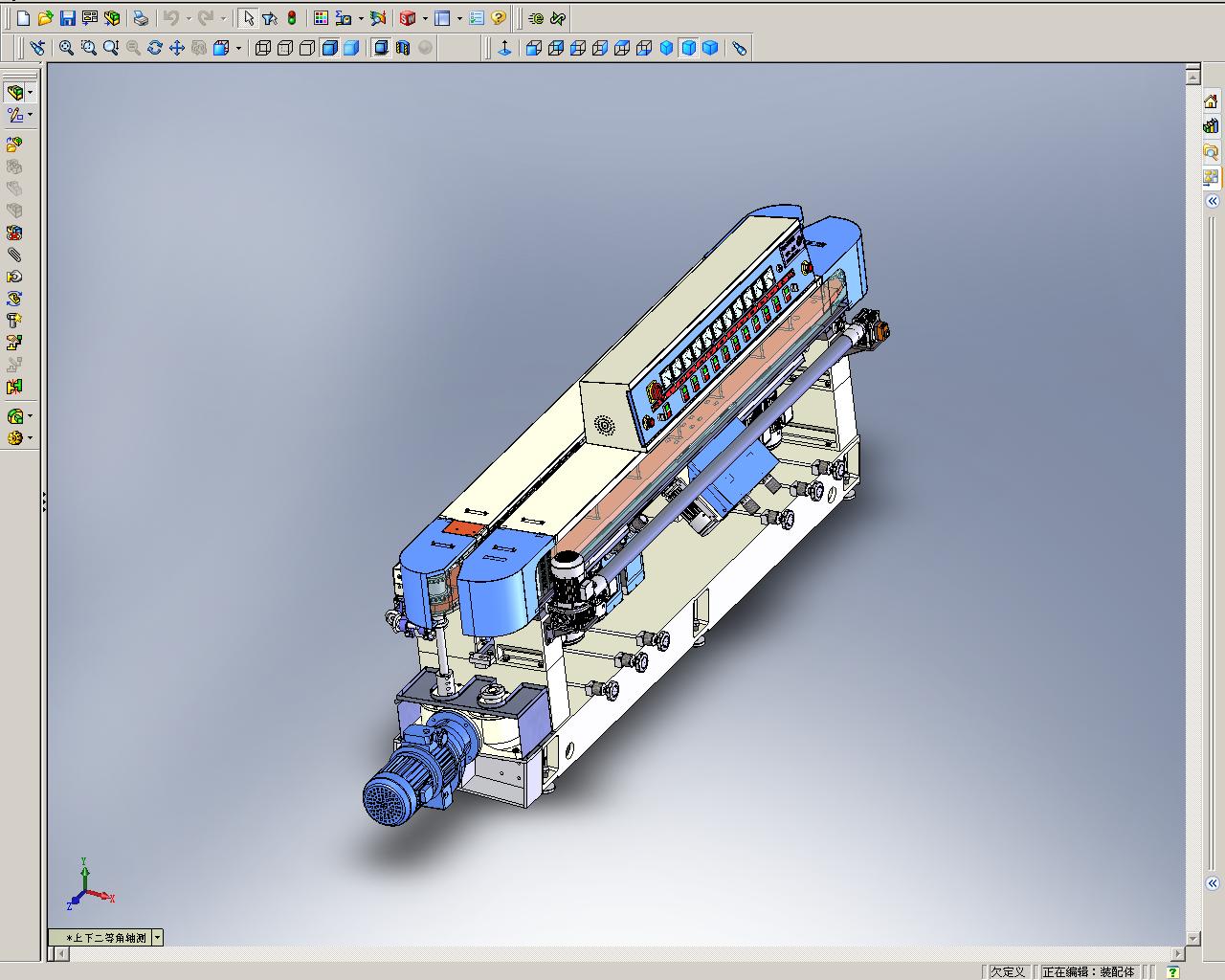

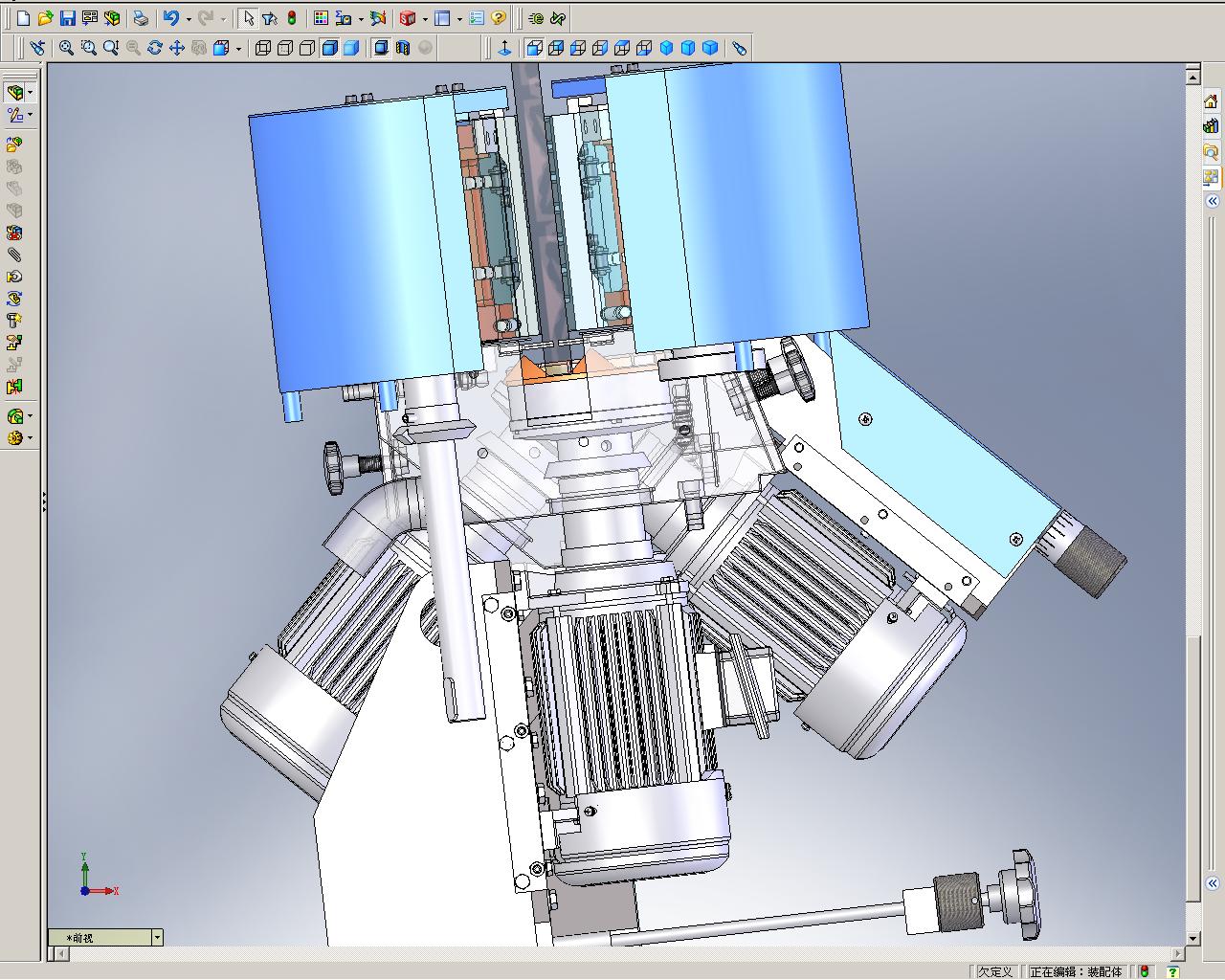

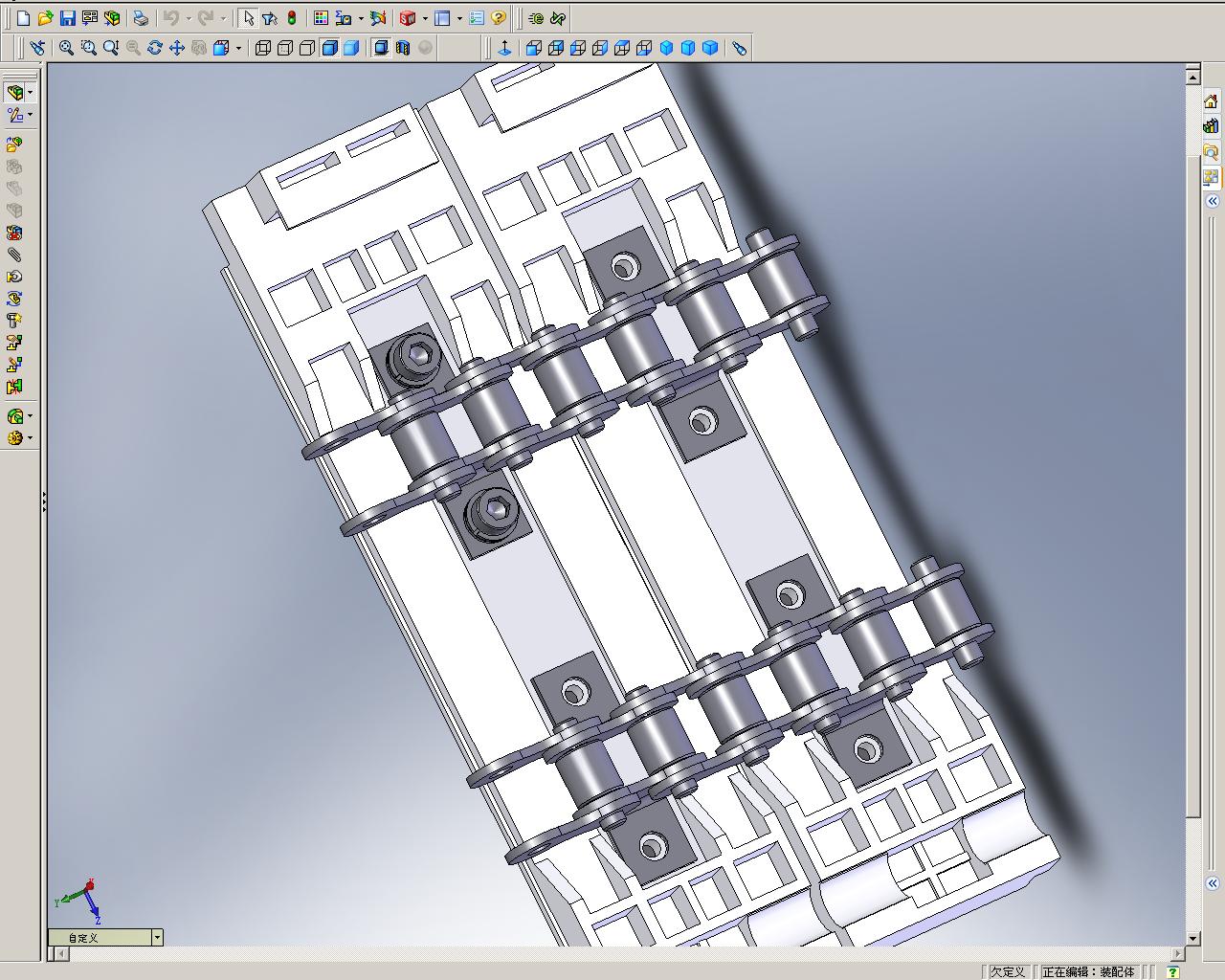

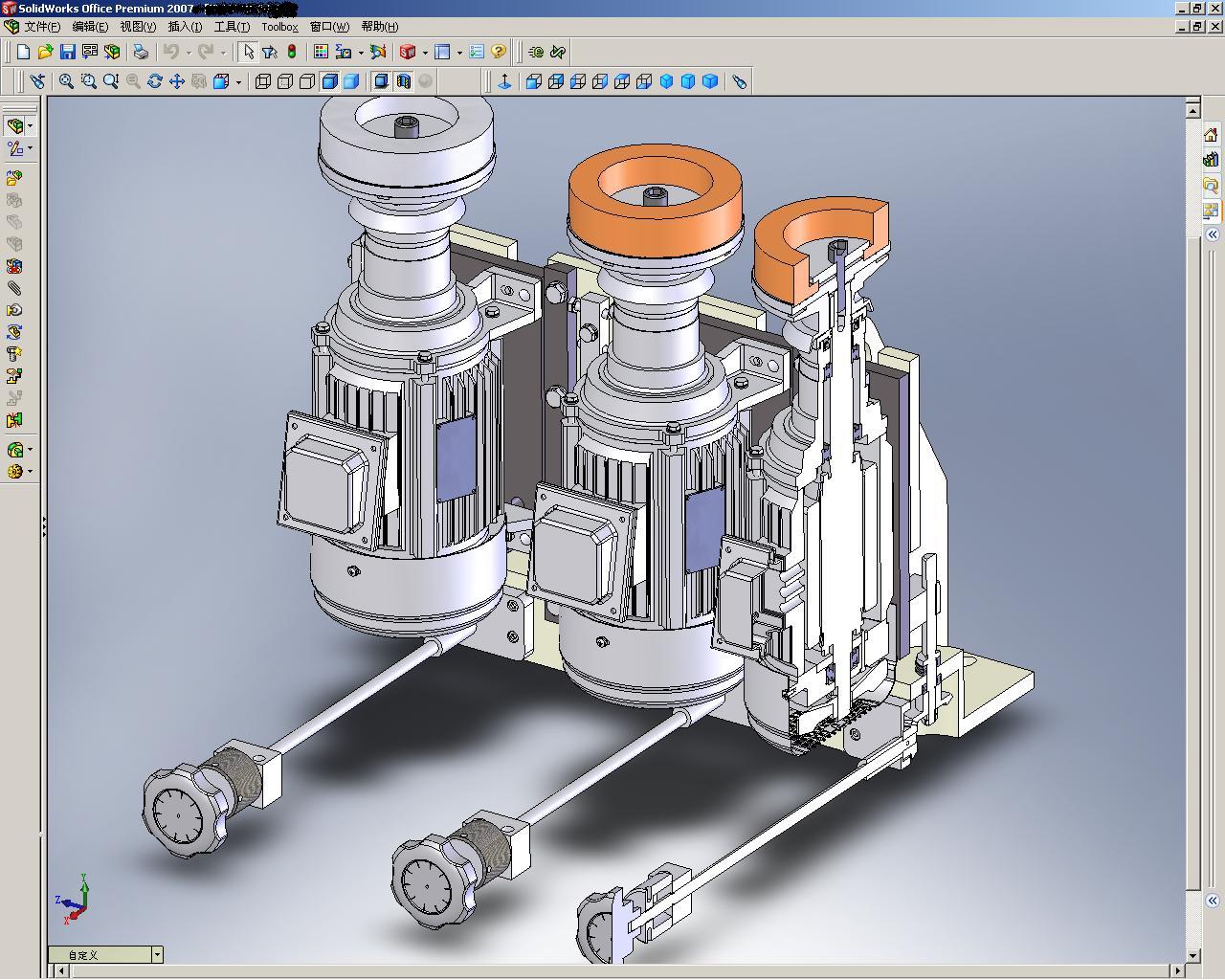

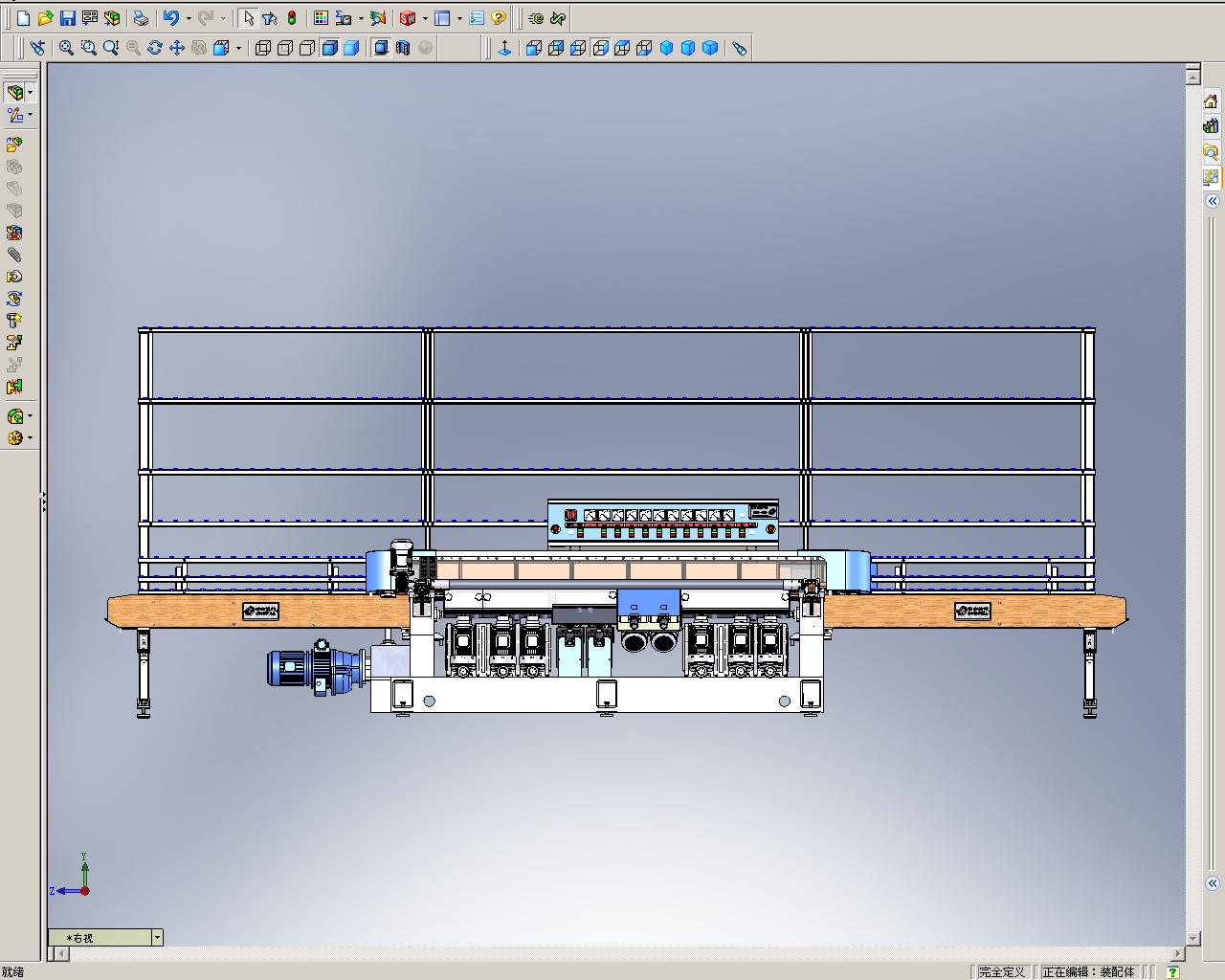

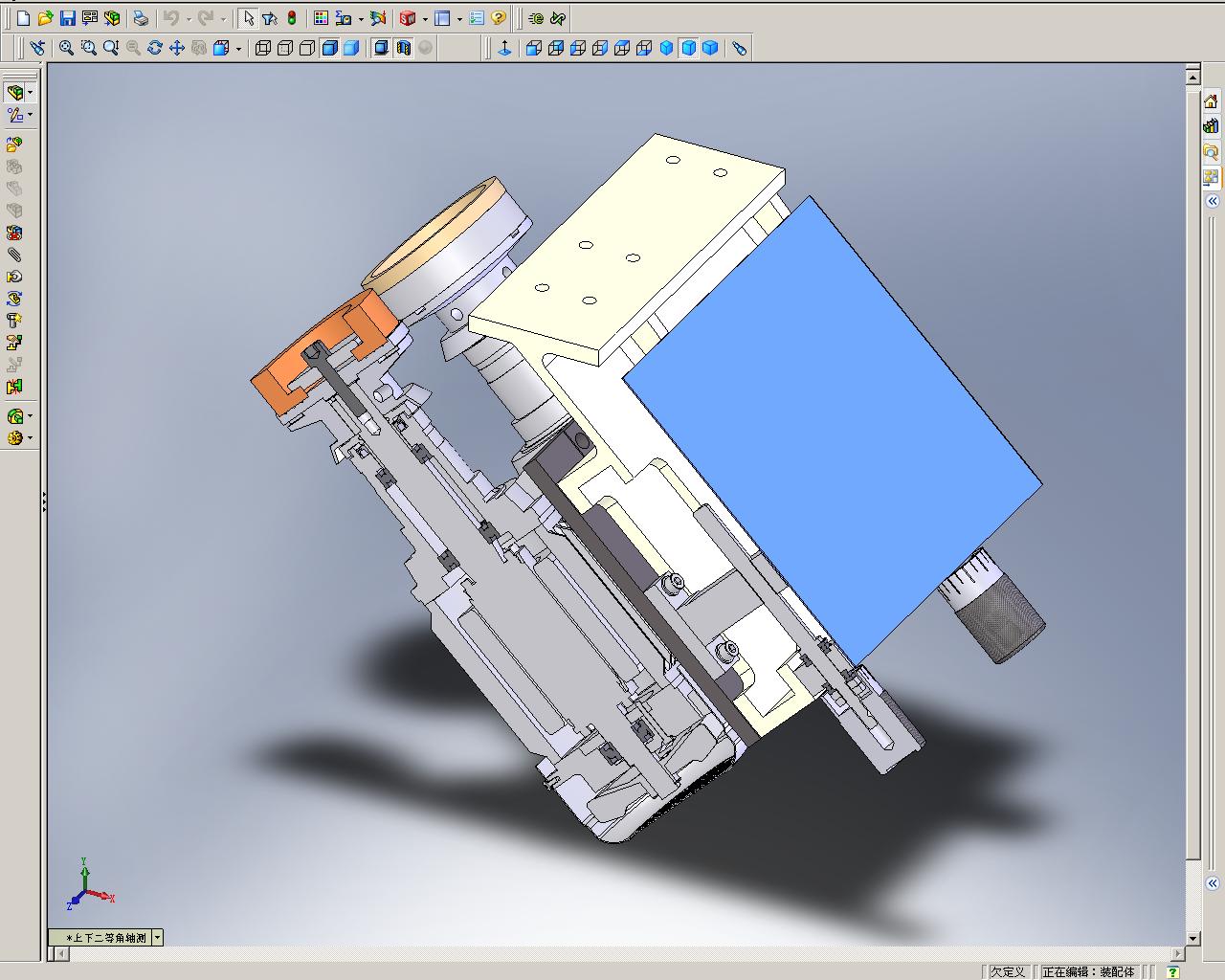

此设备适应于磨削不同尺寸和厚度的平板玻璃直边和45度棱角,集粗磨,精磨,抛光,倒角等工序一次加工而成,采用无级变速调节等.8 ~$ g  Z$ ]! L8 r% c- u4 x

  S5 u5 J% \0 Y9 V加上之前发布的主题.邀请各位探讨大型装配经验与心得.
% z9 b$ L: K3 W7 I/ e" J
  J9 w+ g. G2 o8 a0 r作品设计欣赏" w. S7 x5 L/ j+ f: r
http://www.3dportal.cn/discuz/viewthread.php?tid=490780&highlight=4 ^, R/ D" {/ E
作品设计欣赏(续)8 [  o4 L  M- H9 A
http://www.3dportal.cn/discuz/viewthread.php?tid=491261&highlight=
  Q3 w! u* c/ ~' T1 Q) }2 xSW07机械作品赏
6 Z3 P8 F& S2 ?& J% L7 b8 }9 qhttp://www.3dportal.cn/discuz/viewthread.php?tid=617411&highlight=
& t" s) D; X3 z/ Z4 H) ]( @
6 \# W. V1 n! s9 c[ 本帖最后由 shubinf 于 2009-3-21 16:16 编辑 ]
 楼主| 发表于 2009-3-21 16:07:46 | 显示全部楼层 来自: 中国广东佛山
接上接着发!
 楼主| 发表于 2009-3-21 16:08:54 | 显示全部楼层 来自: 中国广东佛山
接上接着发!/ u8 s! \+ P4 S; {( n7 E6 _' u8 a! w: O3 W
: O, W- `; D8 z. W; g/ Y1 L4 S3 P5 m
[ 本帖最后由 shubinf 于 2009-3-21 16:11 编辑 ]
 楼主| 发表于 2009-3-21 16:11:39 | 显示全部楼层 来自: 中国广东佛山
接上接着发!
* H( P( _- j0 F7 B2 I
2 p8 R* q* `7 [( y( F& J! N[ 本帖最后由 shubinf 于 2009-3-21 16:12 编辑 ]
发表于 2009-3-21 16:17:26 | 显示全部楼层 来自: 中国天津
这作品太强悍,楼主真是有心人啊
 楼主| 发表于 2009-3-21 16:34:51 | 显示全部楼层 来自: 中国广东佛山
此设备因是行业里成熟的一个系列,不存在强悍.
7 o, q/ f) o4 F/ d: _0 x没有图纸也没有太多的参考,由小部分零件延伸设计而来,从进入制作到完工程图和BOM,太约用时15天左右(按每天8小时),! W7 n5 ]+ d% j. Z0 T6 p
不过这也是去年之前的事了.
" A8 e8 a2 S! m% @' f2 _做机械工程,没有曲面,只有零件,焊接件,钣金件,装配件等.所以不难,也就是说SW只是工具,真正的设计是更专注于设计.不知各位大师是怎样认为的??
发表于 2009-3-21 18:12:03 | 显示全部楼层 来自: 中国广东珠海
不错啊,拜读大作了,欣赏
发表于 2009-3-21 20:12:25 | 显示全部楼层 来自: 中国北京
楼主说的不错,有同感,设计在于构思,以最少的零件完成相同的功能,这是知识与经验的结合,至于出图则采用何种软件并不重要
发表于 2009-3-21 21:03:26 | 显示全部楼层 来自: 中国湖北武汉
楼主很有心,能够完成这样的零件和装配确实花了不少功夫,其实做机械设计确实不需要复杂的曲面(模具设计方面多一些),既要求简洁又要求实用是设计和加工中节约成本的一个重要指标。所以说把它作为一个工具使用很有优势。楼主真是值得我们学习。
发表于 2009-3-21 21:19:29 | 显示全部楼层 来自: 中国辽宁辽阳
太强了。能教教俺嘛
发表于 2009-3-21 22:14:58 | 显示全部楼层 来自: 中国山东临沂
这么大的装配体运行速度怎样?曾经装配过300多个零件,最后一个"卡"字了得
发表于 2009-3-21 22:18:08 | 显示全部楼层 来自: 中国江苏苏州
绝对是大师级人物了,拜读了
发表于 2009-3-21 23:26:43 | 显示全部楼层 来自: 中国广西防城港
楼主说的不错真正的设计是更专注于设计
发表于 2009-3-22 08:26:18 | 显示全部楼层 来自: 中国广东佛山
楼主说的不错真正的设计是更专注于设计

评分

参与人数 1三维币 -3 收起 理由
hahap -3 灌水,请以后别要再复制他人发言。

查看全部评分

 楼主| 发表于 2009-3-22 09:25:25 | 显示全部楼层 来自: 中国广东佛山
希望大家多多参入,一起探讨大工程建模心得.  t( @" a+ d/ ~# ^0 ]. Z6 x
软件结合工艺在工程中的应用,
发表于 2009-3-22 09:28:04 | 显示全部楼层 来自: 中国湖北武汉
这都不算设计,还有什么是设计呀。 % Y3 i3 C8 Y, Z& _
一生中能开发新东西的机会不多。楼主已经够厉害了。
 楼主| 发表于 2009-3-22 11:26:19 | 显示全部楼层 来自: 中国广东佛山
原帖由 kingzc38 于 2009-3-22 09:28 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 D' f2 ]: b9 C/ b2 `
这都不算设计,还有什么是设计呀。
3 c  H' {1 R* [- W* B" o3 e, v一生中能开发新东西的机会不多。楼主已经够厉害了。

- _- p. {. }3 `3 L" F& H. H! W0 e  t5 b! a
很多人可能都说不出什么是设计!只能从表面理解.
7 [( y* K3 G0 p# d( k, ^网络资料是这样解释的:
3 c& v8 U: K" S5 g3 W% J
, g# r5 x8 W+ Z6 }( \人类通过劳动改造世界,创造文明,创造物质财富和精神财富,而最基础、最主要的创造活动是造物。设计便是造物活动进行预先的计划,可以把任何造物活动的计划技术和计划过程理解为设计。
. J2 w3 U& B) N

/ ?2 N! X' V/ h+ m
3 r. R2 d- R* W0 B) i: {  意指设计家有目标有计划的进行艺术性的创作活动。设计大部份为商业性质、少部份为艺术性质。+ k& m2 \( n  ?- [7 T

3 x, |5 B, u4 e8 f4 j; p: P: V, @( t- n
  根据工业设计师 Victor Papanek 的定义,设计(design)是为构建有意义的秩序而付出的有意识的直觉上的努力。更详细的定义如下:: n( S* m+ ^" R/ U3 W
: l! J0 S  |; c5 b/ c
# u" S/ m5 i$ C1 j8 n
  第一步:理解用户的期望需要动机,并理解业务、技术和行业上的需求和限制;( I9 m( p/ [2 h( E' B. ?& |% A
. l: Z# U6 }! e% U0 L
' X3 H/ b6 F- R3 Q0 Q6 ~1 T' |# m
  第二步:将这些所知道的东西转化为对产品的规划(或者产品本身),使得产品的形式、内容和行为变得有用、能用,令人向往,并且在经济和技术上可行。(这是设计的意义和基本要求所在)  c1 L0 i$ C  D+ b4 B, l& `
% H$ H' z& `5 i0 ]5 O& _) G
7 x( q' I0 W$ y$ @" o
  这个定义可以适用于设计的所有领域,尽管不同领域的关注点从形式、内容到行为上均有所不同。- a! y; q. |! F7 S7 x6 d

9 s4 r" b: l- I! [* H: @网站内应有很多人从事这样的活动,
) a! J# K6 n% I' L' S在我这个行业里有太多的创作活动了,并不是一生中能开发新东西的机会不多.
发表于 2009-3-22 12:26:24 | 显示全部楼层 来自: 中国浙江宁波
看上去视乎很复杂的样子 ,不过确实很复杂
发表于 2009-3-25 11:37:12 | 显示全部楼层 来自: 中国北京
确实不错,遗憾的是没有源文件,如果有零件图和装配图就完美了。谢谢楼主!
发表于 2009-3-29 13:42:13 | 显示全部楼层 来自: 中国河南商丘

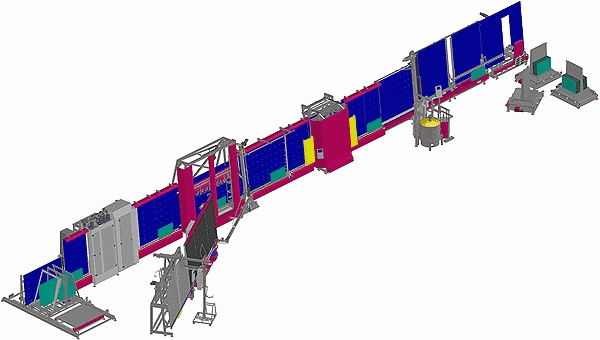

应该是用于中空玻璃的设备。
 楼主| 发表于 2009-3-29 13:48:51 | 显示全部楼层 来自: 中国广东佛山

回复 20# zqh6306 的帖子

很遗憾,这是用于玻璃磨边的设备,中空设备是另一种.) u/ B& l+ L; H4 n8 @
1 ]; {+ a% o! I$ Y) T" k7 h7 L
[ 本帖最后由 shubinf 于 2009-3-29 13:54 编辑 ]
发表于 2009-3-29 14:16:09 | 显示全部楼层 来自: 中国天津
像这种设计大型设备的理念我还是没有的& z6 v/ A; E* J( l9 N, p+ t9 S; F
现在做的只是简单的结构设计6 Y5 H# T( p) p& Z# Z5 b6 L
一直想转行转到机械设备的设计里面
5 S. {/ Z6 X3 b2 I. O) k4 K8 @9 z这个才能真正体现一个机械人的价值! u& F1 c1 {$ X- L
现在只好先慢慢找机会了
发表于 2009-3-29 14:17:12 | 显示全部楼层 来自: 中国天津
本科出来做这个的机会不多
$ w- w, l- R1 P真想狠下心来再回炉深造一次
发表于 2009-3-29 16:28:48 | 显示全部楼层 来自: 中国上海

刚来......

今天刚注册,进来看看,看到了你给出的JPG,确实不错。
+ P! Y) B- [0 i从你给出的图看,有较大尺寸的结构,也有很微小的细节。问一下:你在作图时大小尺度转换中,细节的显示精度在SW里是否令人满意?另外建议,对于图中的几张截面表示,如果能够将中间的轴不剖开的话,本人认为效果更好。
2 `- A2 O. F- B; O9 j: ^谢谢你分享的作品。
发表于 2009-3-29 19:26:41 | 显示全部楼层 来自: 中国浙江杭州
遗憾的是没有源文件,如果有零件图和装配图就完美了。不过还是谢谢楼主!
发表回复
