sw2009工程图

kzh168 · 发表于 2009-3-18 19:43:51

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在这里引用艾飞的话，现在大多数会员都着重于实体建模，对工程出图应用的太少，我也不例外，希望能够讲解关于一个复杂零件（或者复杂装配体）出工程图的全过程，包括工程图国际标尺寸、形位公差等相关内容；最好多讲讲过程中实战技巧、注意事项等方面。特别是都出到了SW2009，我发现很多都没讲到点呀！最终我们是要出很清晰明了的图出来给加工的师傅看的，这才是实际的，这也是设计的根本。

kzh168 · 发表于 2009-3-19 15:11:11

现在讲从制做零件到处理复杂工程图的教程还没看到详细的，但也要有要求呀，
1、SW2008到9都没讲到如何真正提高出工程图的效率
2、在尺寸摆放方面没有丝毫提升功能，这是个很要命的功能，如果复杂图形上面的尺寸多，导入的时候图纸基本都乱得看不清了。
3、图纸中图形和尺寸比例的显示不能自动得好点吗
我觉的现在建模形会的很多，讲处理工程图有关的资料太少，不少朋友也问到我这个问题，如果网站在这方面加强的话也会提升不少人气

zimo · 发表于 2009-3-19 16:26:49

这恐怕不是三言两语能讲出来的吧！
建议先看看基础的教程，然后拿零件来实战，如果遇到什么具体问题可以提出来，大家一起解决，这里的朋友都挺好的，会帮助你的。

zimo · 发表于 2009-3-19 16:31:17

从零件导出工程图如果想直接让所有尺寸和标注完美呈现恐怕不现实，毕竟SW她不是人啊，哈哈！在工程图这方面，SW恐怕已经是所有三维软件里最好的了。

yearbyyear · 发表于 2009-3-19 16:57:28

impossible is nothing

jh781600 · 发表于 2009-3-19 18:02:52

出工程图是比较容易的，（只要建好模），再就是Solidworks 本身就注重建模。

戴杰 · 发表于 2009-3-19 18:55:54

兄弟,只会软件你永远也画不出自已的图的,首先你机械制图学会了吗?机械加工学会吗?加工工艺学会了吗?等等很多相关专业知识都与软件没有多大关系的!想画好工程图,只会软件是不可能的.大学学四年都学不好,在这里能讲清楚???

kzh168 · 发表于 2009-3-19 19:12:18

6楼的朋友你的公差是怎样应用上去的，都设置了那里，还有你是用的SW2009的自动尺寸标注然后导入工程图的吗

紫竹无风 · 发表于 2009-3-23 11:27:02

其实SW的工程图功能还是蛮强大的
工程图做的好不好关键还是决定于出图者对制图的标准，要求，方法了解的程度和审美的尺度

nangueiyan · 发表于 2009-3-23 15:57:53

公差的设置，在建模的时候设置是可以的，也可以在画工程图的时候设置。笔者一般是在标尺寸的时候设置的，这样可以提高建模的速度。

fszkz · 发表于 2009-3-23 16:28:58

笔者一般是在标尺寸的时候设置的

		自动登录	找回密码
密码			注册

通知

[讨论] sw2009工程图

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

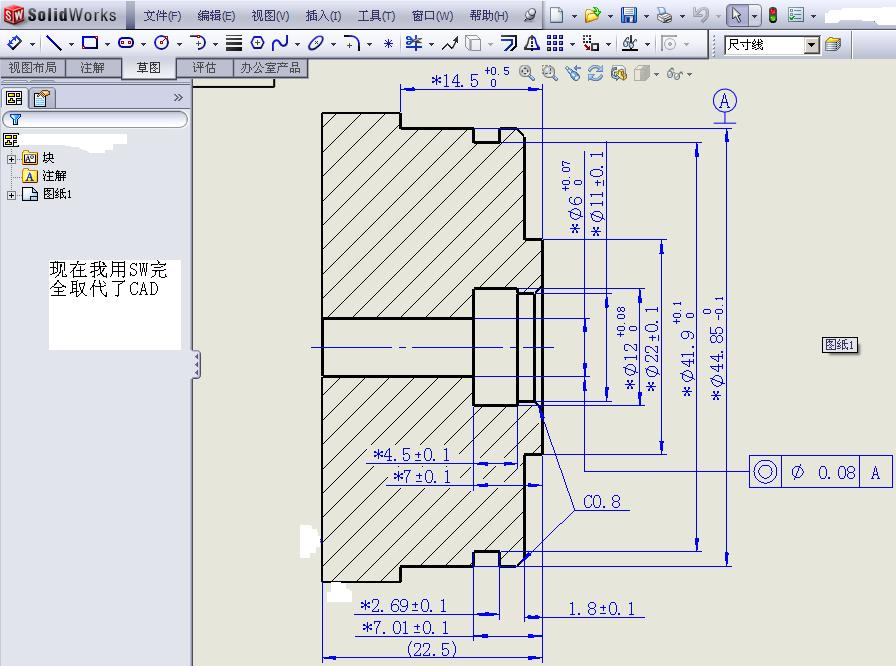

SW出的工程图
