草图图片怎样才能在装配图中显示出来呢？

一声春晓 · 发表于 2009-3-5 18:56:20

您需要登录才可以下载或查看，没有帐号？注册

x

如题：

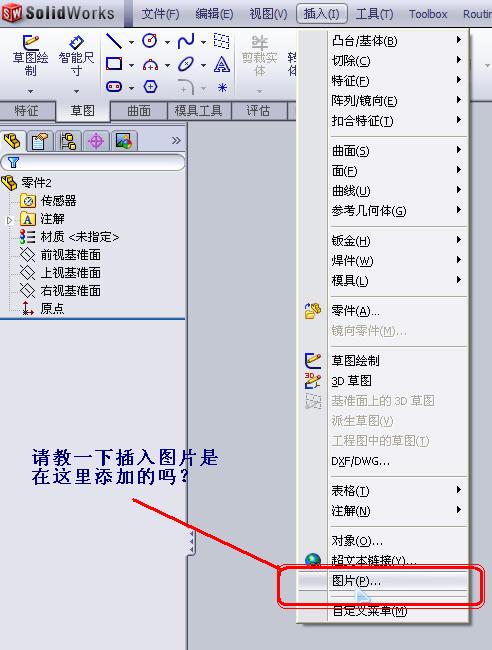

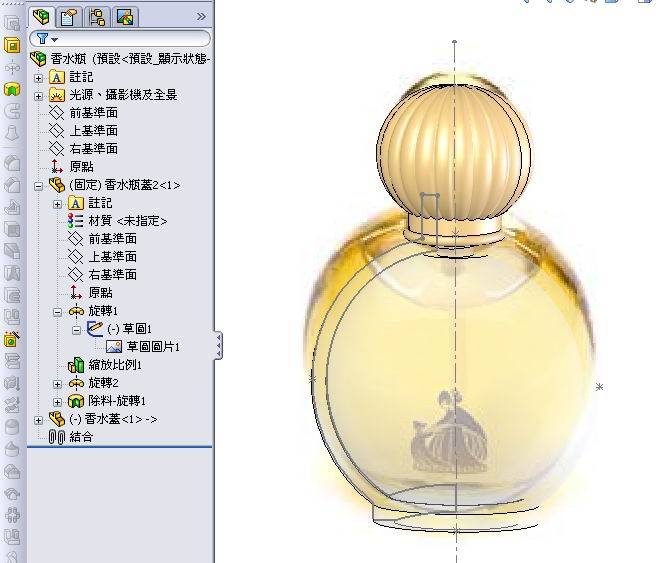

为什么零件图中插入的草图图片到装配图中就不显示呢？

pss0902 · 发表于 2009-3-5 19:15:54

不明白楼主的意思。零件模型中，用某一草图创建特征后，SW就默认把它隐藏，需要显示该草图时，可以右击该草图选显示，在装配体中也是如此，需要显示某零件的某张草图，可以右击该草图选显示，就ok了。

一声春晓 · 发表于 2009-3-5 19:47:52

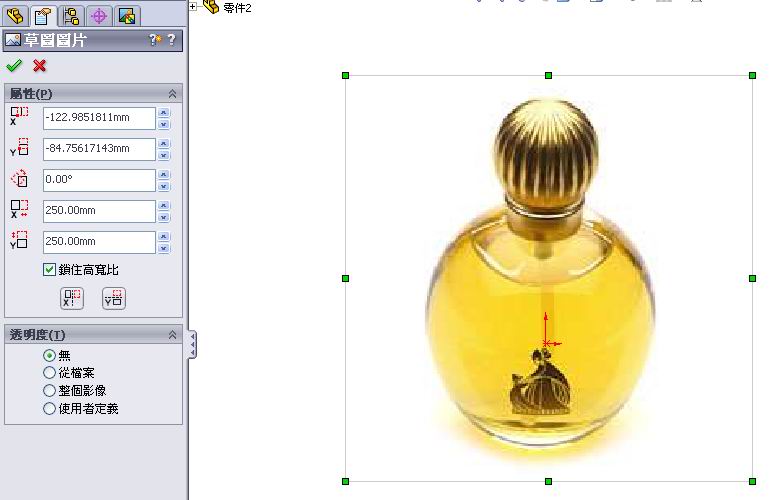

你说的是草图，我说的是“图片”，就是插入草图中的“JPG"等图片，
不过我还是谢谢你的好心。

[ 本帖最后由一声春晓于 2009-3-5 19:53 编辑 ]

一声春晓 · 发表于 2009-3-5 19:54:27

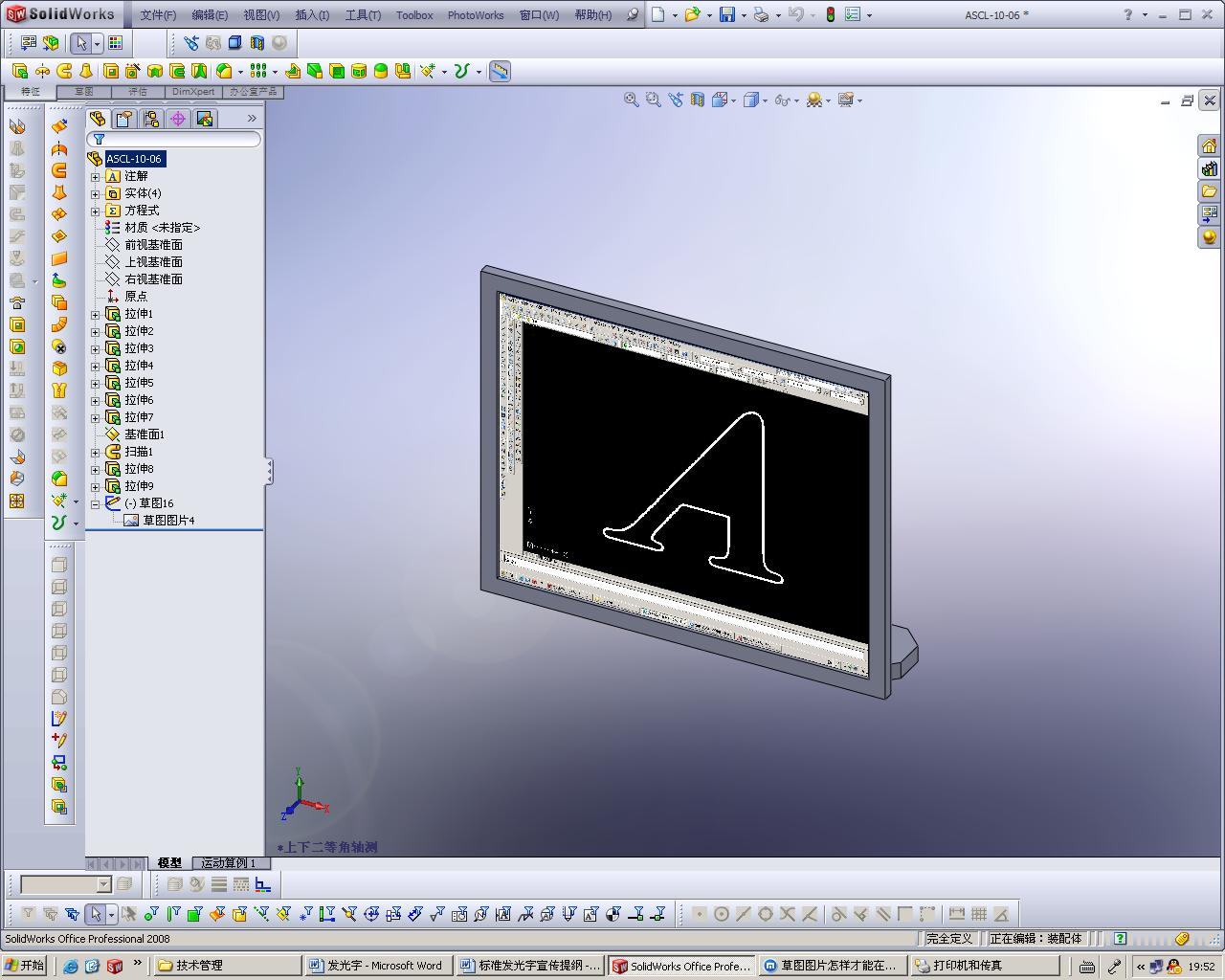

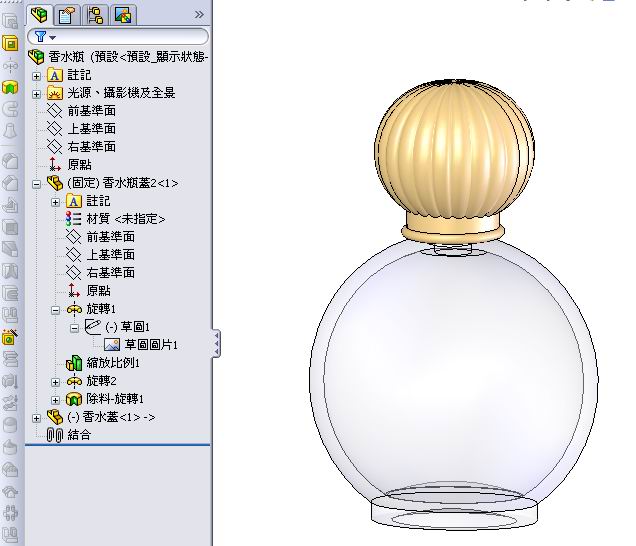

可是把这样的文件插入装配图后，上面的图片不见了。

扫街 · 发表于 2009-3-5 20:45:16

提示: 作者被禁止或删除内容自动屏蔽

一声春晓 · 发表于 2009-3-6 07:58:45

工程图中也出现不了。这是否SW2008的一个缺陷呢？

danilso · 发表于 2009-3-6 12:05:30

你是說這個嗎要點有圖片的草圖右鍵點顯示.

顯示

隱藏

一声春晓 · 发表于 2009-3-7 15:18:17

还是不行，是显示状态，但无法显示。

扫街 · 发表于 2009-3-7 18:00:04

提示: 作者被禁止或删除内容自动屏蔽

ziliangmo · 发表于 2009-3-8 17:39:19

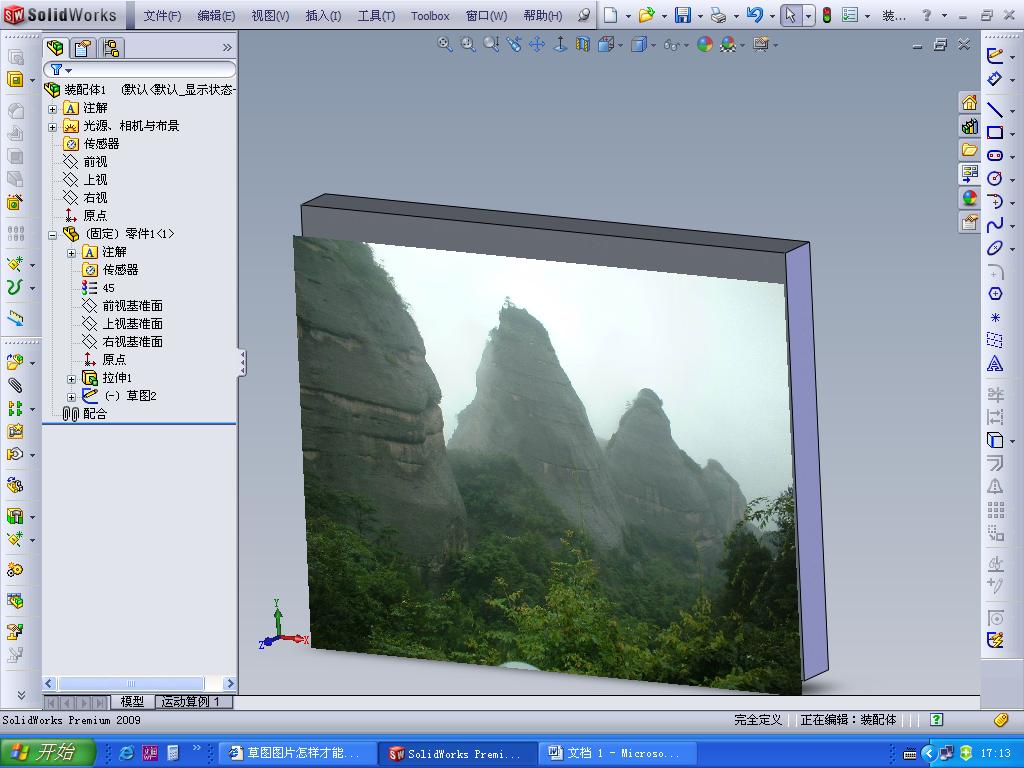

装配图中是可以显示的

陶孝鹏 · 发表于 2009-3-8 18:11:53

taily · 发表于 2009-3-8 21:21:38

学习一回。好象是不行。

懂你1018 · 发表于 2013-3-1 14:01:55

视图去掉勾选，隐藏所有类型

zrh459 · 发表于 2013-8-15 15:43:04

不知道这个问题解决没有啊，我也有同样的情况出现啊?
