[已解决] 这种方的弹簧的sw画法

 关闭 [复制链接]
star_cheng
发表于 2009-3-3 08:14:25 | 显示全部楼层 |阅读模式 来自： 中国江苏苏州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

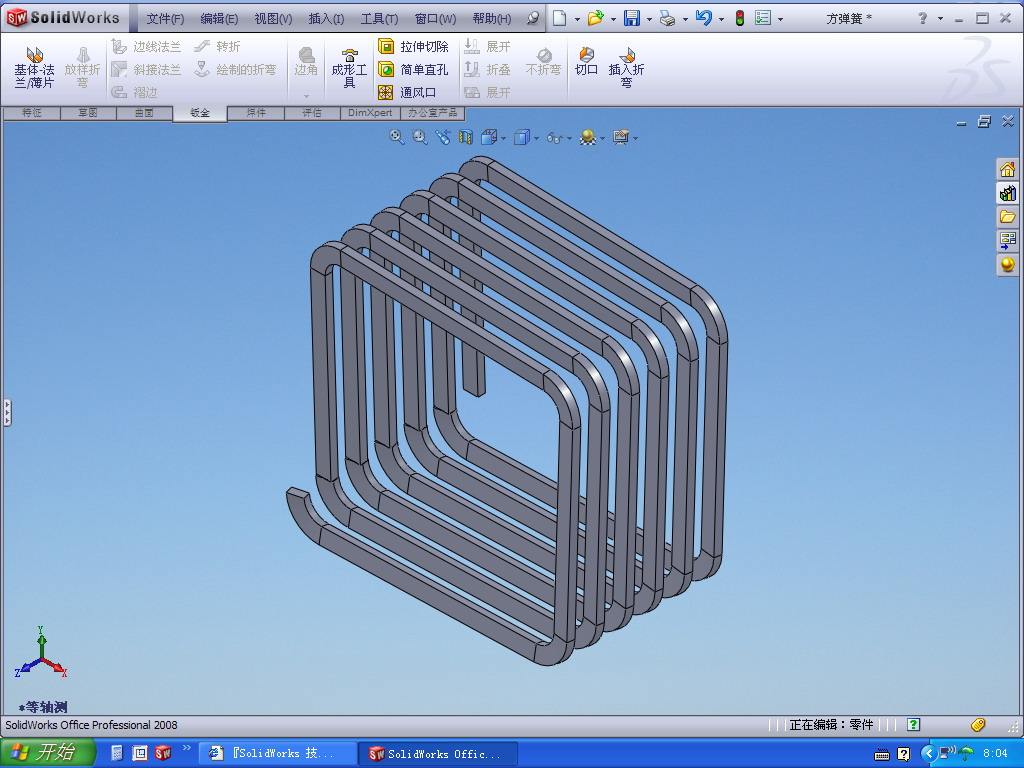

这种方的弹簧有没有什么好的方法,大家不要说用UG或PROE
回复

举报

zhaowenzhu
发表于 2009-3-3 08:21:00 | 显示全部楼层 来自： 中国河北唐山

回复 1# star_cheng 的帖子

交叉曲线做路径，长方形轮廓扫描即可。

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

紫竹无风
发表于 2009-3-3 12:41:09 | 显示全部楼层 来自： 中国上海
具体方法如下：0 t8 v# c8 e9 O8 o# x5 L) e% [
1.建一个螺旋扫描曲面
! R" G8 V- q- E# k2.建一个方形拉伸曲面
/ G& a2 X# z: k& w& L3.利用上面两个曲面做一个交叉曲线
/ m/ u2 @: w) e5 Z7 B7 N9 A4.画一个长方形做扫描轮廓) k5 O2 D; Y1 e# _1 p
5.利用长方形为轮廓，交叉曲线为路径扫描9 x. L' f. j) S: Q( ?: n  |- H3 O6 a
完成

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

回复 支持 反对

举报

star_cheng
 楼主| 发表于 2009-3-10 11:35:16 | 显示全部楼层 来自： 中国江苏苏州
谢谢,大家的发言,紫竹无风说的做法是我看到目前为止看到最好的.
回复 支持 反对

举报

nyyy2004
发表于 2009-3-10 20:57:32 | 显示全部楼层 来自： 中国上海

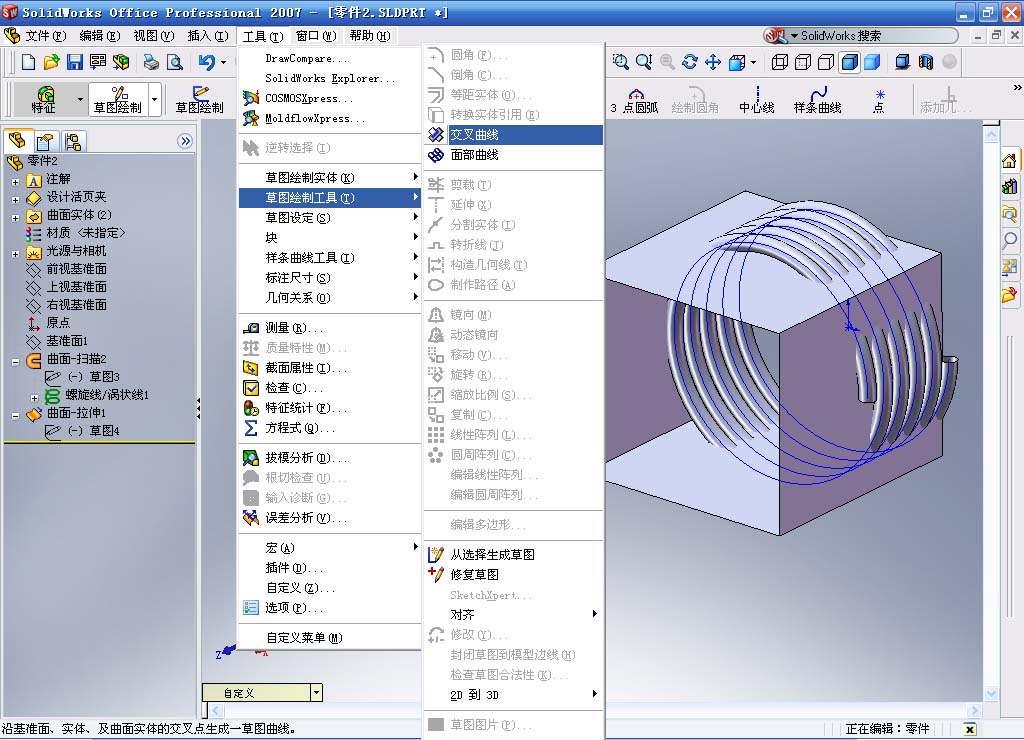

是这个吗,但是怎么我地交叉曲线不对呢?
回复 支持 反对

举报

nyyy2004
发表于 2009-3-11 08:51:00 | 显示全部楼层 来自： 中国上海
请教楼主
回复 支持 反对

举报

sunrays110
发表于 2009-3-12 12:33:17 | 显示全部楼层 来自： 中国浙江金华
原帖由 nyyy2004 于 2009-3-10 20:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif" A* I/ h# O! o- E; _0 X
是这个吗,但是怎么我地交叉曲线不对呢?
9 f8 R' Y/ Y9 Q: T" b/ g6 i
* j7 q3 N+ U+ R" |) X2 r& @
圆应包容整个矩形。

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 应助

查看全部评分

回复 支持 反对

举报

薄荷绿茶
发表于 2009-3-12 15:07:47 | 显示全部楼层 来自： 中国上海

回复 8# sunrays110 的帖子

圆不一定要包容矩形，但是至少要有4个交点，这样3D草图才能连贯，否则草图不连贯，扫描不出来

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

zzp1995
发表于 2009-3-12 15:56:06 | 显示全部楼层 来自： 中国山东淄博
原帖由 nyyy2004 于 2009-3-10 20:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif+ y& x! o  D( q# \8 b/ ?/ f
是这个吗,但是怎么我地交叉曲线不对呢?

4 V5 U! u) V, G你的主要问题出在第一步“建螺旋扫描曲面”，螺旋扫描曲面的轮廓线用过螺旋基圆圆心的直线才行，你用的是垂直螺旋线的圆。

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

sw_vehicle
发表于 2009-3-16 16:12:35 | 显示全部楼层 来自： 中国北京
螺旋扫描曲面$ p- U; G0 ]9 {4 m* ~. J
这个怎么建立啊 $ n( W. d8 Q. E
没用过呢
回复 支持 反对

举报

hahap
发表于 2009-3-16 16:16:02 | 显示全部楼层 来自： 中国广东中山
原帖由 sw_vehicle 于 2009-3-16 16:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif! J- X: k- W! t9 |$ L6 L' t. j& w
螺旋扫描曲面
. g. o" t+ A, V# u, ^& Y) g$ l. G这个怎么建立啊 : s% P& Z" q6 ^" y8 X9 f6 ]4 i
没用过呢

5 Q1 w2 v" E5 k
% I5 [' g, s. l
) U1 ~8 O  M/ J$ ]4 r. P发个方形弹簧 http://www.3dportal.cn/discuz/images/attachicons/common.gif
$ K: z7 J; r* l( _( ]
2 C" _5 I; p. Z( I9 q方形弹簧的实体档 http://www.3dportal.cn/discuz/images/attachicons/common.gif

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 应助

查看全部评分

回复 支持 反对

举报

mobinghe
发表于 2009-11-1 10:10:02 | 显示全部楼层 来自： 中国浙江台州

回复 3# 寂静天花板 的帖子

方形螺旋线怎么做额？
回复 支持 反对

举报

mobinghe
发表于 2009-11-1 10:11:40 | 显示全部楼层 来自： 中国浙江台州

回复 15# nmgwxc 的帖子

内交叉曲线怎么弄额？ 做不来额
回复 支持 反对

举报

有彩虹的时光
发表于 2009-11-1 15:14:28 | 显示全部楼层 来自： 中国浙江金华
长方形截面扫描很难做到楼上的形状，大家可以试试看，圈数越多变形更大。
回复 支持 反对

举报

F57604
发表于 2009-11-1 15:21:40 | 显示全部楼层 来自： 中国江苏南京
主要是交叉曲线想的到就好做了
回复 支持 反对

举报

qinjialiang
发表于 2009-11-1 15:53:06 | 显示全部楼层 来自： 中国北京
讲一下交叉曲线的做法吧！
& w3 Z) o# s1 F9 t" u  P拜托！
回复 支持 反对

举报

benz9020123456
发表于 2011-5-13 13:22:47 | 显示全部楼层 来自： 中国辽宁沈阳
http://www.3dportal.cn/discuz/thread-733185-1-1.html 这里面的异性弹簧看看吧

评分

参与人数 1三维币 +2 收起 理由
chenjun520601 + 2 技术讨论

查看全部评分

回复 支持 反对

举报

liuyong453
发表于 2011-5-13 15:44:01 | 显示全部楼层 来自： 中国广东惠州
我也试了一下，跟LZ的有差别，估计是那里出了问题   \9 A  Z0 I+ `& v+ D
希望大家看看是怎么回事

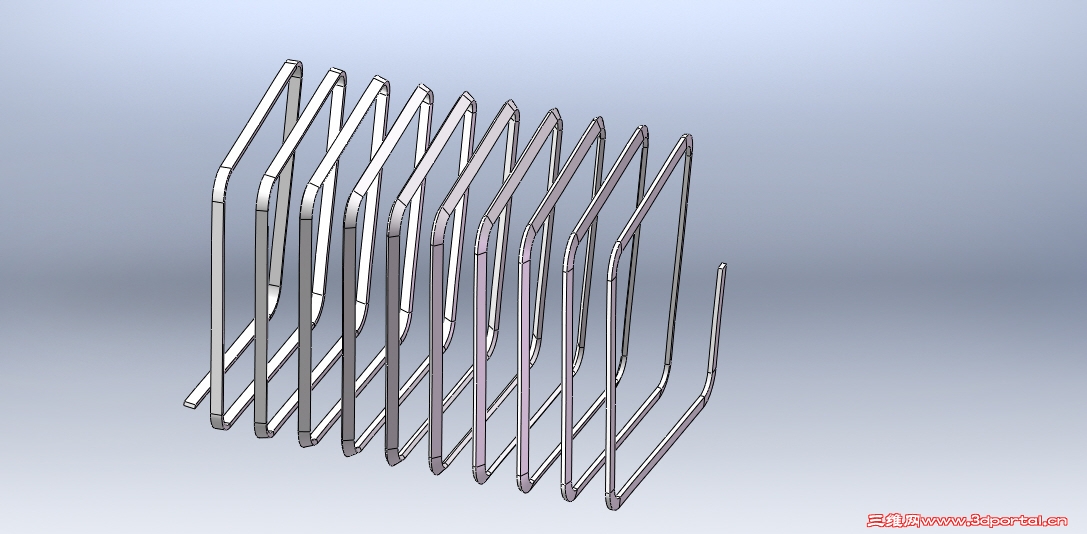

Part6.rar

1.02 MB, 下载次数: 82
回复 支持 反对

举报

sbiwwxf168
发表于 2011-5-13 15:53:06 | 显示全部楼层 来自： 中国广东惠州
來取經的///////////

评分

参与人数 1三维币 -2 收起 理由
chenjun520601 -2 无意义回帖

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2011-5-13 17:33:08 | 显示全部楼层 来自： 中国安徽合肥
为什么我画出来是这个样子呢？

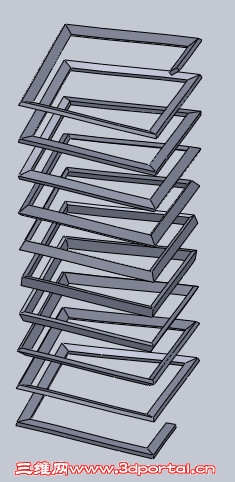

4 c) v1 `* v: R$ a% Y" L% W: z 方形弹簧.jpg
! `" i; @* W0 [& J, n% X源文件如下：
' G. c6 s$ B) r, d9 w( \- G 方形弹簧.rar (399.42 KB, 下载次数: 14)
回复 支持 反对

举报

sulonghua
发表于 2011-5-13 19:54:54 | 显示全部楼层 来自： 中国广东中山
來取經的///////////

评分

参与人数 1三维币 -3 收起 理由
chenjun520601 -3 复制他人发言&无意义回帖

查看全部评分

回复 支持 反对

举报

zqcao2000
发表于 2011-5-14 11:59:12 | 显示全部楼层 来自： 中国广东珠海
http://file:///d:/juxing
回复 支持 反对

举报

gxj528
发表于 2011-5-20 14:45:18 | 显示全部楼层 来自： 中国浙江杭州
先用方形做截面画一圆形弹簧，再拉伸切除不知可以不，有时间试试
回复 支持 反对

举报

lystar
发表于 2011-5-20 20:55:39 | 显示全部楼层 来自： 中国河南洛阳
本帖最后由 lystar 于 2011-5-20 21:29 编辑 ) C9 q( z0 e/ I4 y
我也试了一下，跟LZ的有差别，估计是那里出了问题
! z, Q5 b6 b+ g- b& i希望大家看看是怎么回事* T. V2 A( |( P
liuyong453 发表于 2011-5-13 15:44 http://www.3dportal.cn/discuz/images/common/back.gif
为什么我画出来是这个样子呢？# P+ S# N6 k7 h9 k
18888712 t' @* ?& V0 \
源文件如下：
8 k4 ]1 v' g3 f; m0 ^8 x1888872: t6 J5 J" u5 M, [: c* A+ f' A
请指点。- B' c+ t+ V$ O
大隐于市 发表于 2011-5-13 17:33 http://www.3dportal.cn/discuz/images/common/back.gif
' Y3 J1 R- v  I* _% X1 }

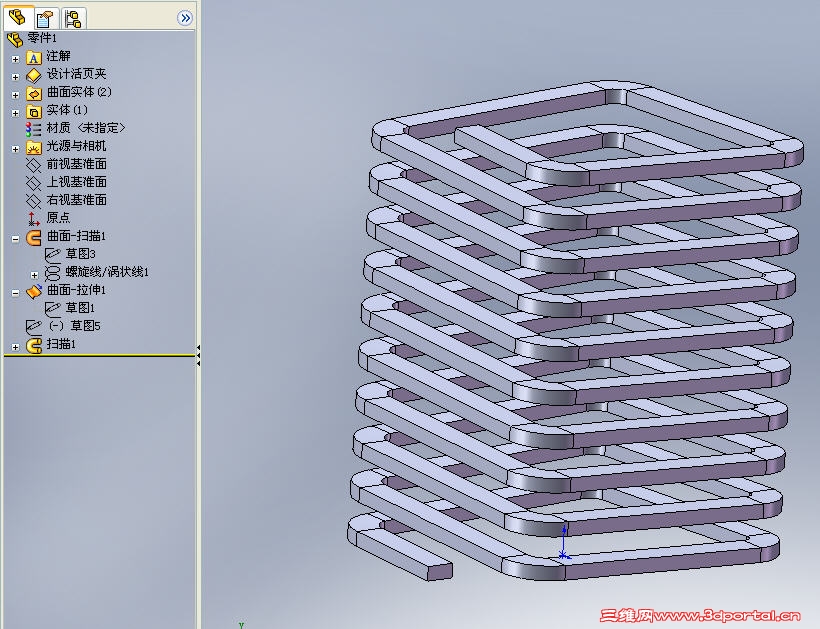

两位的图上都缺少一个方向向量，如图，加上后就好了。
- p2 r3 V' K# o2 P! @6 K) D( k(源文件里的特征我给压缩了下，解压缩就可以了)

方弹簧.rar

81.15 KB, 下载次数: 109
回复 支持 反对

举报

xuxinzhi2006
发表于 2011-5-20 20:57:08 | 显示全部楼层 来自： 中国湖北黄石
我也试了一下，跟LZ的有差别，估计是那里出了问题 ! _$ j5 z1 ?2 _! C
希望大家看看是怎么回事: g0 W; w- H8 x5 x& r  n2 p
liuyong453 发表于 2011-5-13 15:44 http://www.3dportal.cn/discuz/images/common/back.gif

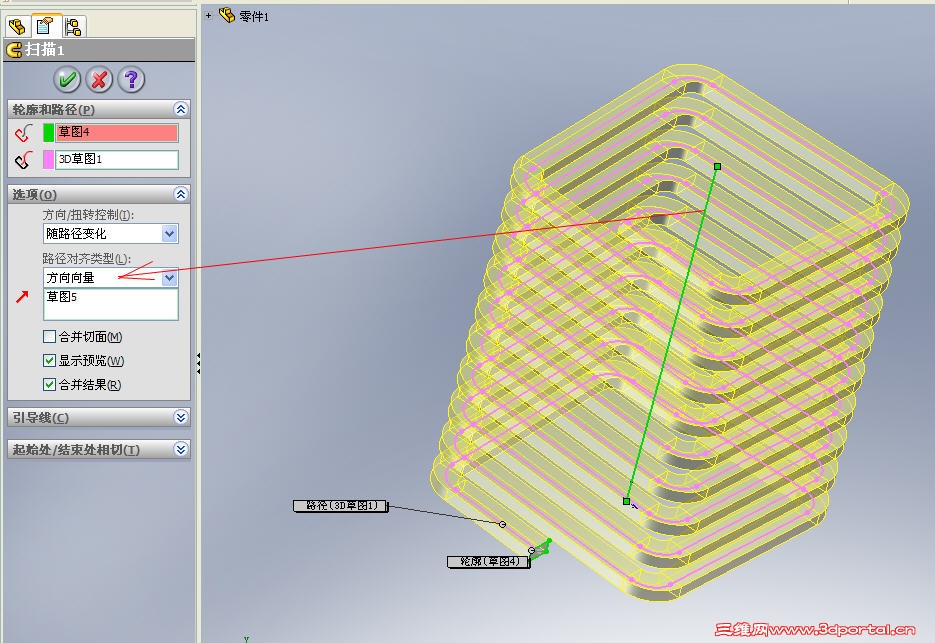

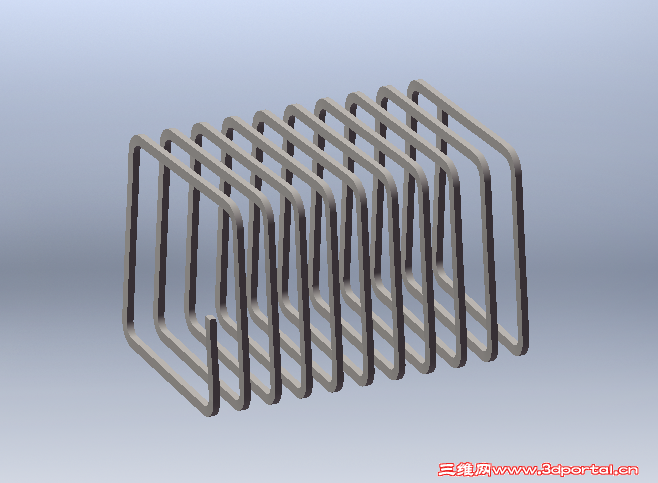

扫描-方向/扭转 选随路径变化，路径对齐类：选方向向量，选前视基准面。是这个效果吗？ 2011-05-20_204154.png
回复 支持 反对

举报
