[分享] ThinkDesign茶壶建模过程(上)

[复制链接]
发表于 2009-2-24 16:22:08 | 显示全部楼层 |阅读模式 来自: 中国北京

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
Extech公司技术工程师  李慧
0 Q! b: _6 v8 o' d* x1 {
2 }4 J, b- z2 O7 h/ L4 T, RThinkDesign是一款优秀的工业设计软件,操作起来也非常简单。下面,就以制作一个茶壶为例,向大家分享一下应用ThinkDesign软件轻松建模的全过程。$ y, V' C8 H2 x
很多做工业设计的比较喜欢用四视图的方式创建模型,ThinkDesign也可以采用这种方式。在视图—显示—视口下选择四视口命令,出现四个视口之后可以按个人的使用习惯设置不同视口的视图类型(一般包括Front,Top,Right和一个自由三维显示的视口)。在ThinkDesign里采用这种方式还有很重要的一点需要注意,就是改变一下输入方式:鼠标右击建模区域,选择“选项/属性”,在弹出选框中选择“系统选项”下的“输入”中的“在视图上”。这样就可以在不同的视图上进行输入建模了。' X, f* {- P6 n, B  B1 |

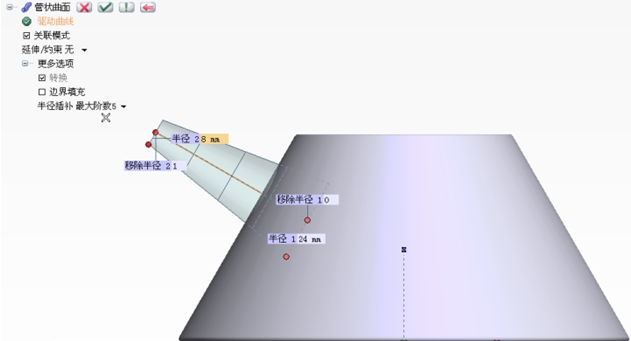

# y$ V, A' h" n4 ?画一个壶首先从创建壶体开始,先在上视图上画一个圆,由此创建线性面,长度120mm,角度设为30,底部边界填充.利用上沿向下拉出一个5mm长的45°的线性面,将两个曲面生成实体并对边缘进行倒角。接着要画壶嘴部分,在壶体的左边画出一条合适角度和长度的斜线,创建管状曲面。右击半径控制点选择添加半径,具体设置如下图。# e8 r1 G- v: m; |
8 e7 w+ B2 R( m% S# a, x
* F% v  K: e6 m! a8 F将壶嘴与壶体部分进行布尔运算生成实体,对相交部分添加变量倒角,上顶点处3mm,下顶点处8mm。如图创建一个实体与壶体垂直相交,获得相交曲线
( k6 k/ U  H- U% x9 v2 U" } tu2.jpg 8 \  m1 a" v! X; i: ?4 L5 A3 z
0 b+ |# j2 _! d6 ?0 {# n, s

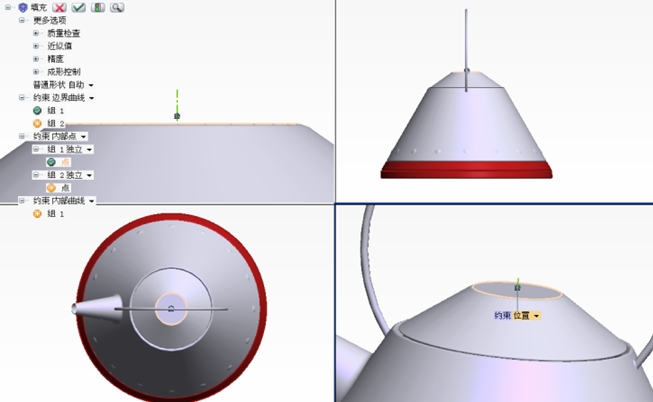

在获得的相交封闭圆弧画一个内部约束曲线,来控制曲面的凸起形状。使用capping利用获得的曲线创建壶体底部的弧形凸起曲面。
# W0 f& `5 A' i+ M' p- l7 d. b; U# T: A* i( n
tu3.jpg ! ^9 A3 x) i  B2 T9 T9 {3 j* [

) A- D$ R; b! \9 O3 z4 x对壶体底部的弧形曲面进行阵列,结果如图5 Q$ {) U4 T7 ^! h" F& e

: A! b; f: h' \8 G8 O2 Y4 | tu5a.jpg
! J* X5 A) w. Z, \+ x4 Y以管状曲面命令创建茶壶的提手,将之与壶体进行布尔运算合并。将之前创建的所有曲面和实体进行合并生成一个实体,即壶的主体部分。

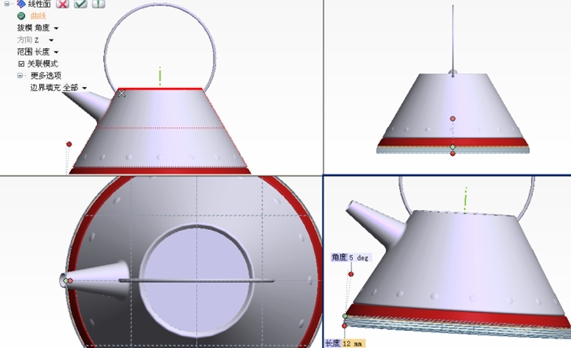

! D; V( h: s) f9 q+ q+ `借助壶的下边线向下生成15mm的线性面,边界全部填充。所得线性面的下边圆在平面上向外偏移3mm,利用偏移后的圆生成线性面作为茶壶的底座,线性面长12mm,角度为5°向外,边界全部填充。
) i' {. _; r3 A2 F( ^% g9 y/ Z  |7 Q# }! O6 r' P& ]# o5 D

; G+ Z0 R/ x0 U0 W5 D2 Y/ A tu4.jpg
$ ~/ X- M1 B  A; v0 |
- _2 v/ w7 r: x- V* S) w% W9 t, z: n( Y% c; F: a
% _2 E9 I+ O  h# X, v
利用壶的上边线向上形成25mm55°角的线性面作为壶盖,给壶盖的下边添加0.5mm的圆角,上边添加3mm的圆角。在创建的中心线上创建一个点,用capping创建一个弧形面,再给这个面添加0.5mm的厚度,接着添加0.3mm的倒角

" F5 R/ g; _0 c' a# J. l$ p! I4 G; z# G& u
0 T4 b+ g; ]6 k9 k

- q  @8 ^! u( t0 y1 ~3 p
