这个图怎么画？？

xk2006 · 发表于 2009-2-24 09:23:18

您需要登录才可以下载或查看，没有帐号？注册

x

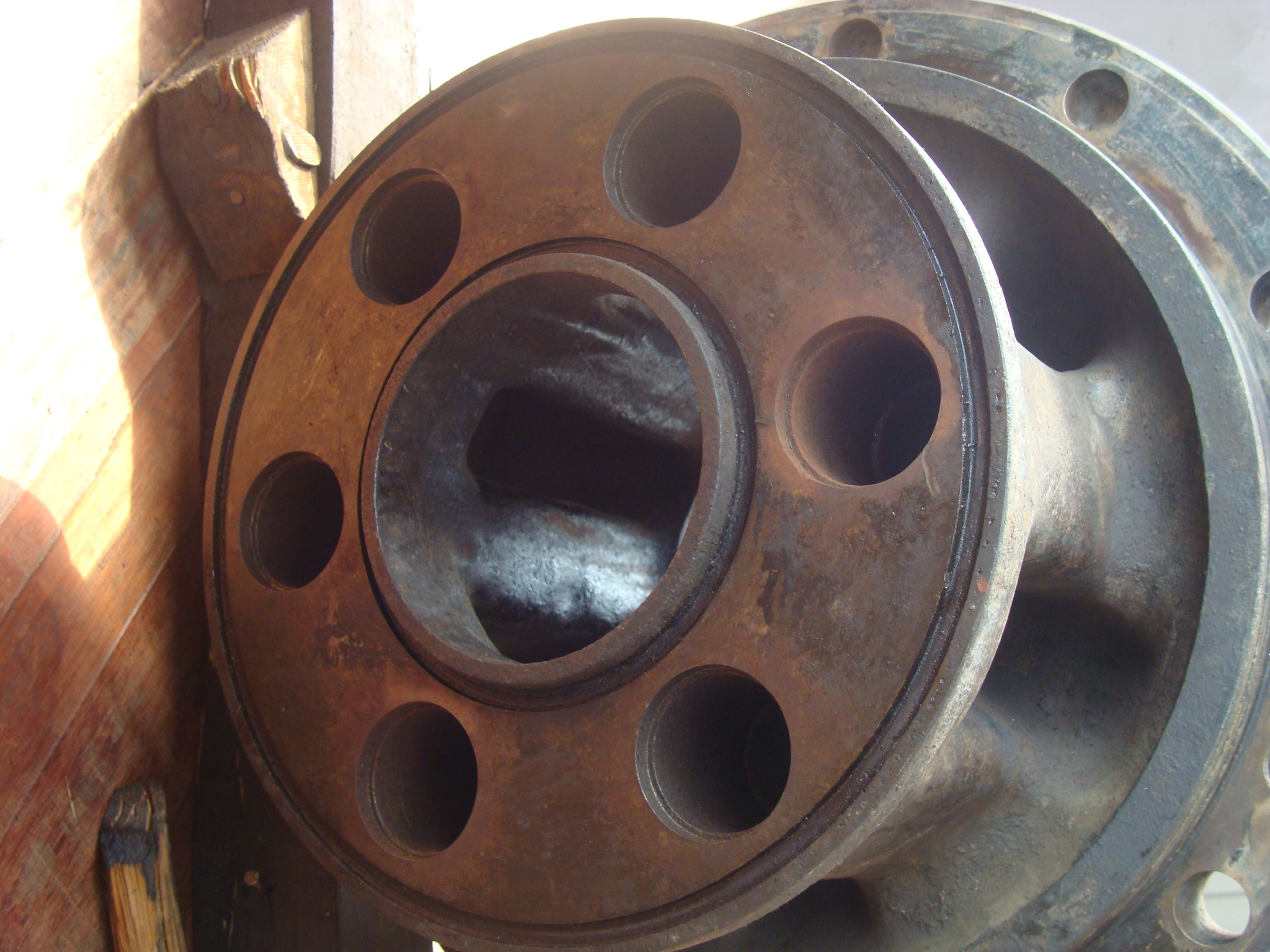

照片中这个图用UG什么功能能画出来啊，特别是有六根柱子一样的，请大家指教啊。谢谢！

[ 本帖最后由 xk2006 于 2009-2-26 10:17 编辑 ]

xk2006 · 发表于 2009-2-24 15:19:48

怎么没人提供一下参考意见啊？

93artest · 发表于 2009-2-24 15:37:18

看不出是个什么东西，楼主能多给几张照片么？

seegood · 发表于 2009-2-24 16:18:00

只有图片。还未到那水平。帮不了忙。。

driver · 发表于 2009-2-24 18:03:26

先做一个基座，拉伸一根柱子，阵列5根，倒圆。

楼主不是想一个特征出来吧？

[ 本帖最后由 driver 于 2009-2-24 20:05 编辑 ]

xk2006 · 发表于 2009-2-26 10:18:29

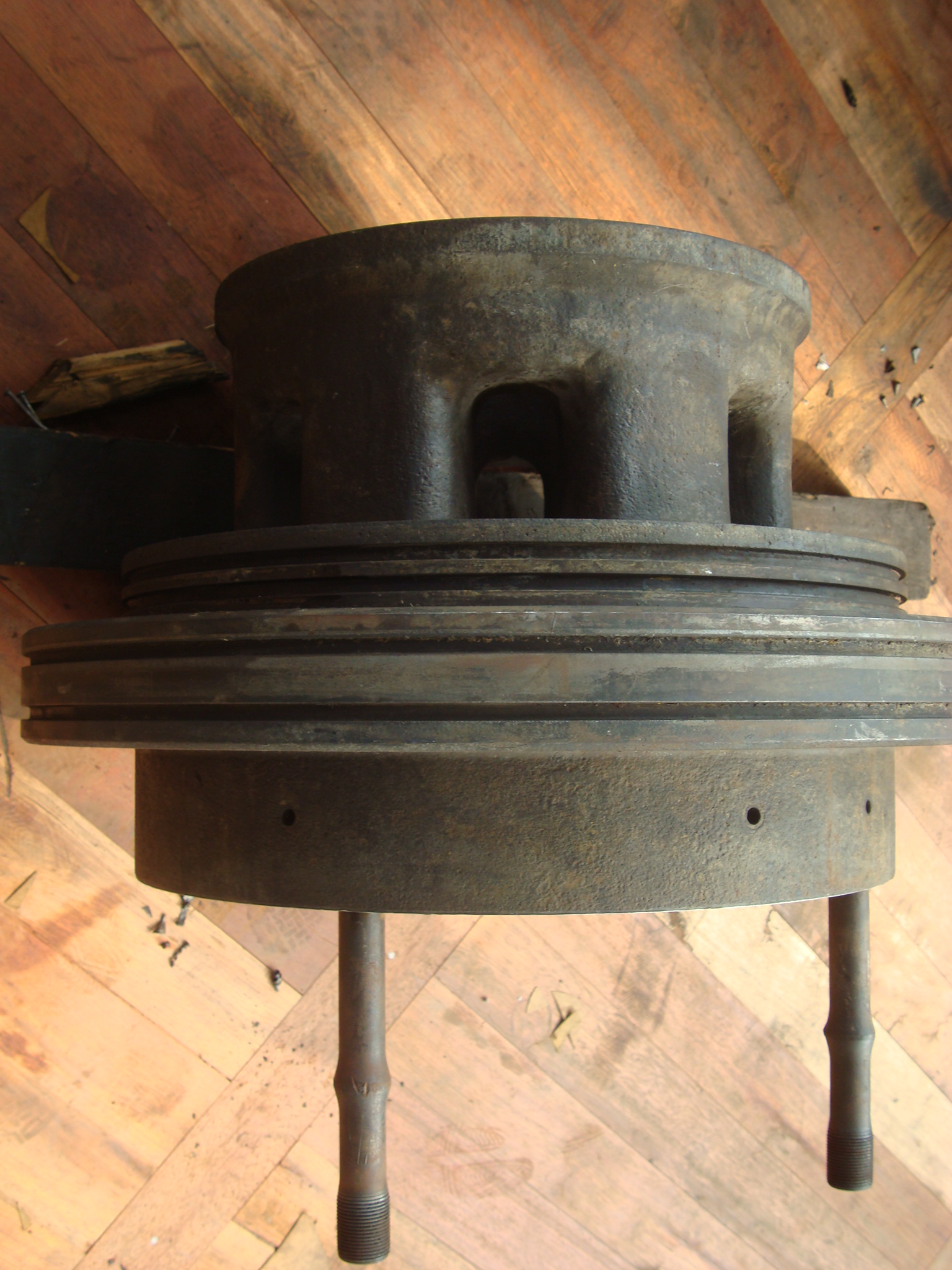

已经添加图片，大家帮帮我这个新手啊，看看怎么画出来，应为二维图纸不太好表达，谢谢各位了啊！！！！

annyister · 发表于 2009-2-26 10:42:38

那要看你是要画什么样的图了，要是生产的话最好又具体尺寸，要不根本不行，要是光说练习UG的话就看着实物图慢慢弄应该不难吧。

hewei47 · 发表于 2009-2-26 10:44:44

晕 LZ 吧UG说成神了

xk2006 · 发表于 2009-2-26 10:49:38

什么啊？这个是铸钢件，先要弄出毛坯图纸啊，再加工图，具体尺寸都有啊，只是不会画这种类型的，不知道用什么方法，忘高手指教啊！非常感谢！！！

yanxin0202 · 发表于 2009-2-26 11:00:06

这个用普通的实体功能做应该还好，先圆柱、再圆台、那几道槽用割槽，还有那几个连接起来的，要不就用草图画了再拉伸，然后再阵列，或在草图中直接阵列。

93artest · 发表于 2009-2-26 11:01:23

不知所云，越来越乱了

yanxin0202 · 发表于 2009-2-26 11:01:34

过渡的部分，倒下圆角就好了

tc922827 · 发表于 2009-2-26 11:49:26

外部轮廓用几个圆柱再倒角和割槽应该就行了吧，内部中空先当实体画出来再和外部求差，底孔和侧孔应该草图拉伸求差吧，再慢慢修理下应该可以了~
呵呵~我也是新手，不知道我这样行不行~~学习ing~

daniel5555 · 发表于 2009-2-26 14:00:32

方法很多··但是尺寸还是先测试出来再说吧··不难·····

[ 本帖最后由 daniel5555 于 2009-2-26 14:02 编辑 ]

wz_111 · 发表于 2009-2-26 15:10:19

应该阵列+倒圆角能做出来，当然倒圆角要注意先后。

xk2006 · 发表于 2009-3-17 09:33:09

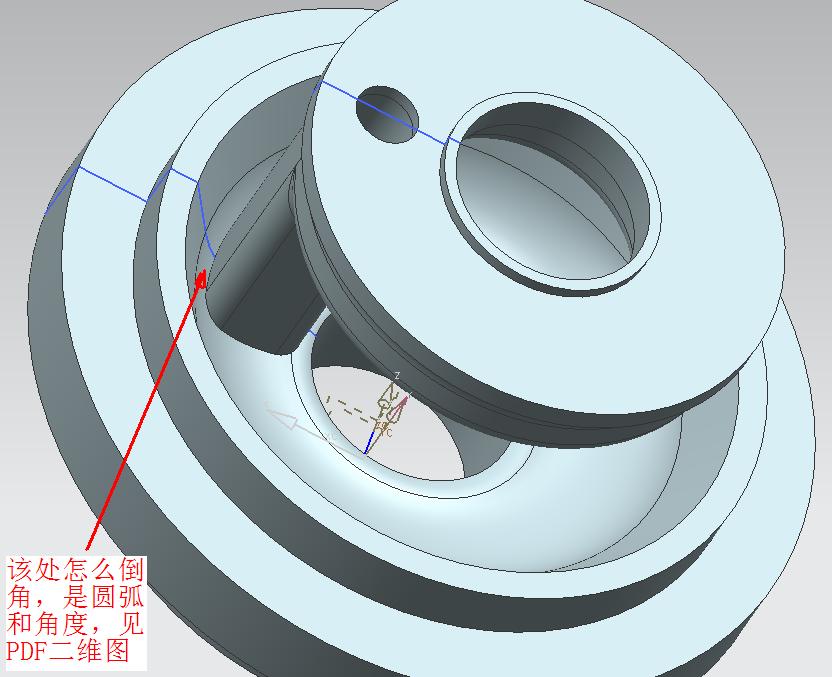

二维图纸见PDF，可能表达不太明确，UG图画了一部分不会了，请大家帮忙啊！！谢谢！！！ UG图.JPG

零件.pdf (23.47 KB, 下载次数: 13)

xk2006 · 发表于 2009-3-17 12:35:43

大家都来看看，帮帮我啊！！！！！！这次尺寸都有的。。。

405959702 · 发表于 2009-3-17 14:33:00

可以做成曲面，再缝合。

xk2006 · 发表于 2009-3-18 07:49:12

楼上的说得清楚点啊，我是新手啊？？？麻烦了！！！！

WHC44 · 发表于 2009-3-18 08:24:44

这应该是比较简单的实体造型，找点基础的教程看看，在这里着急是没用的，你的基础太弱了

xk2006 · 发表于 2009-3-18 11:33:39

晕，比较急啊，所以想请大家先帮帮忙啊，知道的指点我一下啦，非常感谢！！！！！

hywrangler · 发表于 2009-3-18 11:37:18

我已经很久没有弄过了

19880415 · 发表于 2009-3-18 23:29:15

用软倒圆~~~~~~~~~~~~~~~~

peakon · 发表于 2009-3-18 23:51:41

看样子像个铸件！不过画出来换是比较简单的！

xk2006 · 发表于 2009-3-20 08:57:19

我知道对于高手来说比较简单，可是我是新手啊，大家帮帮忙吧。谢谢！！！
