[已解决] 急急急,~立体图中标注尺寸

[复制链接]
发表于 2009-2-23 18:59:20 | 显示全部楼层 |阅读模式 来自: 中国浙江台州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
我现在在用三维,用PORE。画完的立体图,我们经理让用在三维立体图里标上尺寸,。我自已搞了好几天,标不出来,希望哪位高手能指点指点,

评分

参与人数 1三维币 -5 收起 理由
xinyazhu -5 帖子主题不明确

查看全部评分

发表于 2009-2-23 19:11:42 | 显示全部楼层 来自: 中国广东东莞
在三维图模式下,点“编辑----设置-----尺寸”,根据出来的菜单一一进行操作来标注三维尺寸。

评分

参与人数 1三维币 +3 收起 理由
xinyazhu + 3 应助

查看全部评分

发表于 2009-2-23 20:29:35 | 显示全部楼层 来自: 中国陕西西安
楼上所说 很难操作 啊,还没有操作成功过
发表于 2009-2-23 20:42:36 | 显示全部楼层 来自: 中国广东东莞
等明天上班时,我抓个图给你们
发表于 2009-2-23 20:43:44 | 显示全部楼层 来自: 中国广东东莞
是dim bround吧,试了下感觉没什么用
发表于 2009-2-23 21:08:02 | 显示全部楼层 来自: 中国广东深圳
改天试试看啊,不知有没用
发表于 2009-2-23 21:54:02 | 显示全部楼层 来自: 中国浙江台州
操作不成功主要是没选好标注的平面吧,有时可能标出来了但是平面没有选好看不到的
发表于 2009-2-23 22:13:47 | 显示全部楼层 来自: 中国广东深圳
立体图标这方面的还真接触的少
发表于 2009-2-24 10:18:50 | 显示全部楼层 来自: 中国香港
给大家抓了一些操作步骤的图(由于本电脑没安装录像专家,所以未能录像给大家看):5 O- v% ^2 k& X4 @6 U

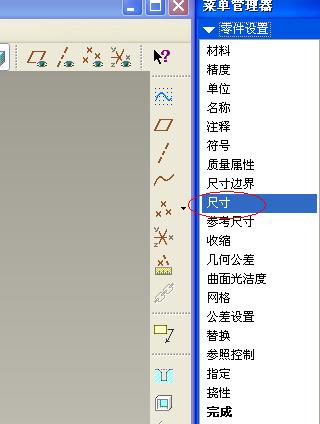

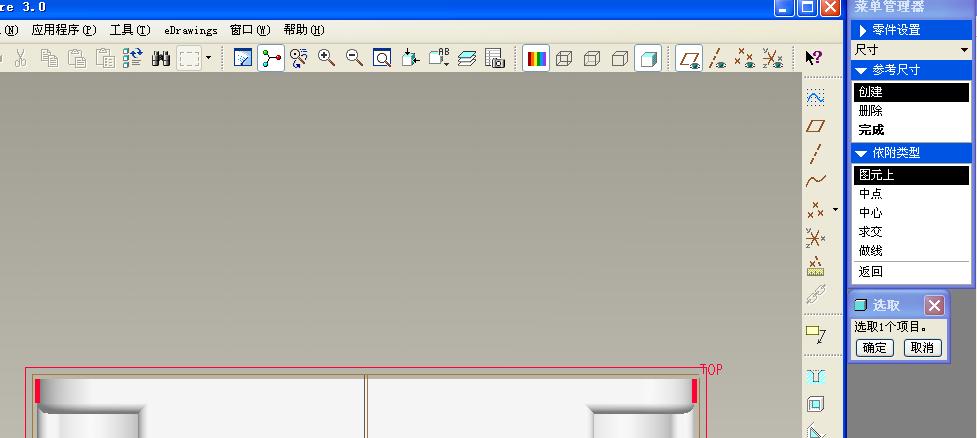

1. 点“编辑----设置”命令,在弹出的菜单中选“尺寸”;

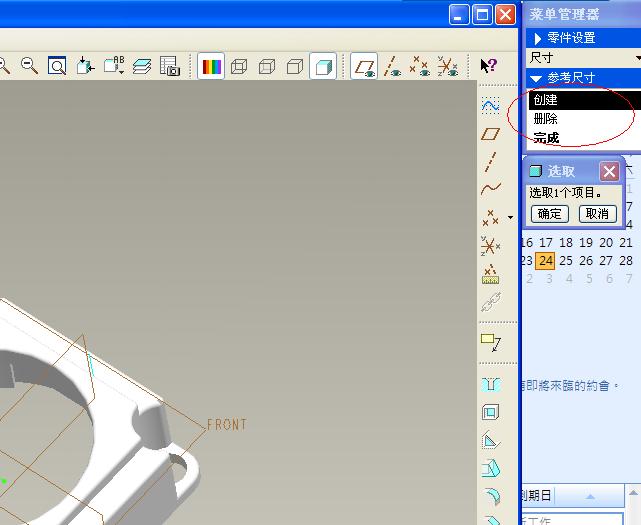

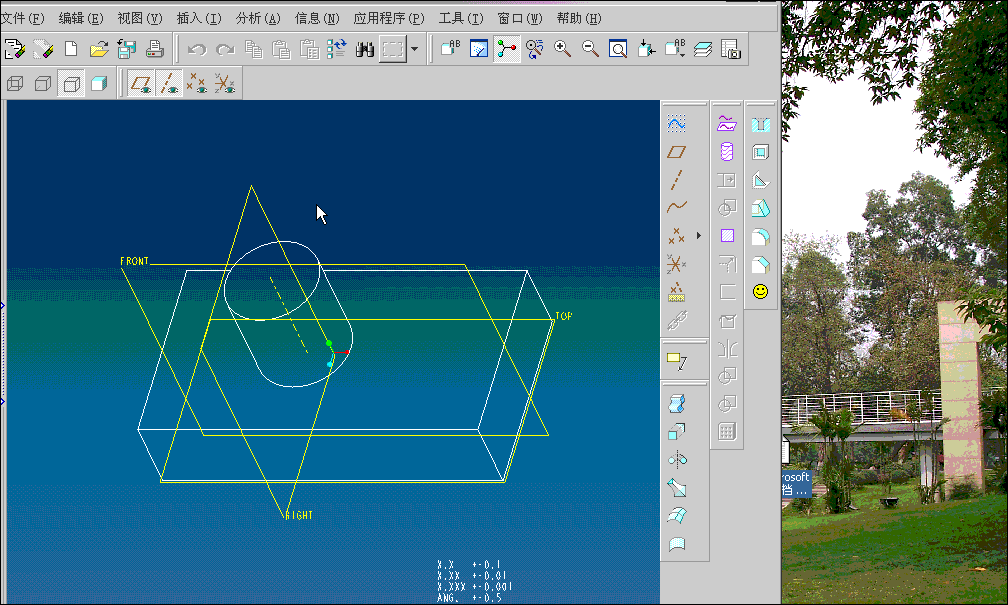

$ O1 S+ g9 T. `4 M2. 接着会出现下拉菜单——创建基准平面,选择所标尺寸平行的平面;/ [  n9 e' v& j# U. s

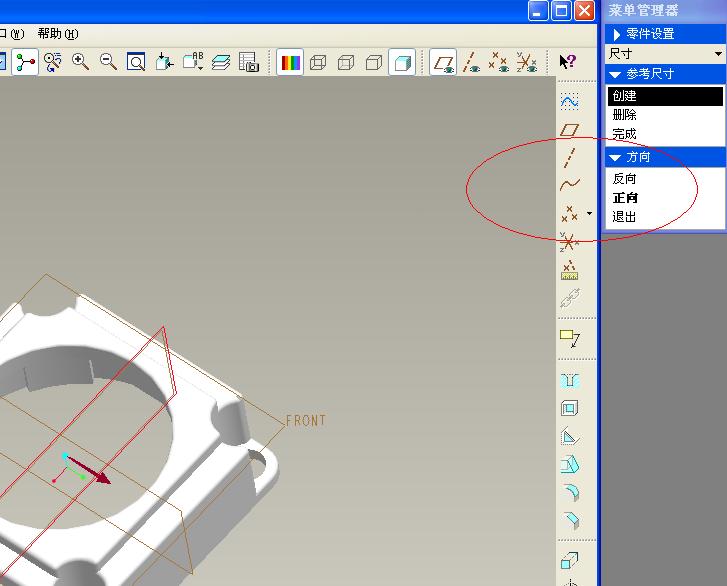

3. 接着出现下拉菜单——方向,类似于草绘里面的正向,反向,你可根据需求自行选择;$ v2 j- m& E, _# k! Y* p+ P1 t

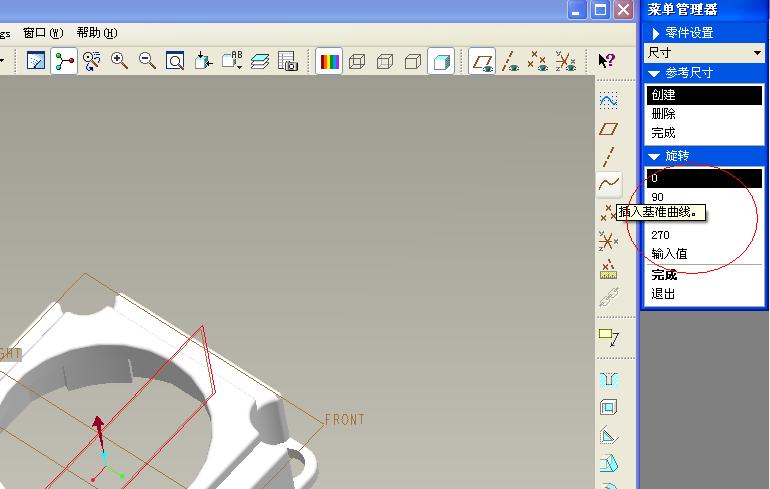

4. 接着出现下拉菜单——角度,类似于草绘里面的上,下,左,右。同样根据需求自行选择;( C' `7 k  f0 R3 f/ N/ p  [
5. 接着就出现了标注尺寸的下拉菜单,跟在二维模式里面的标注尺寸菜单一模一样;

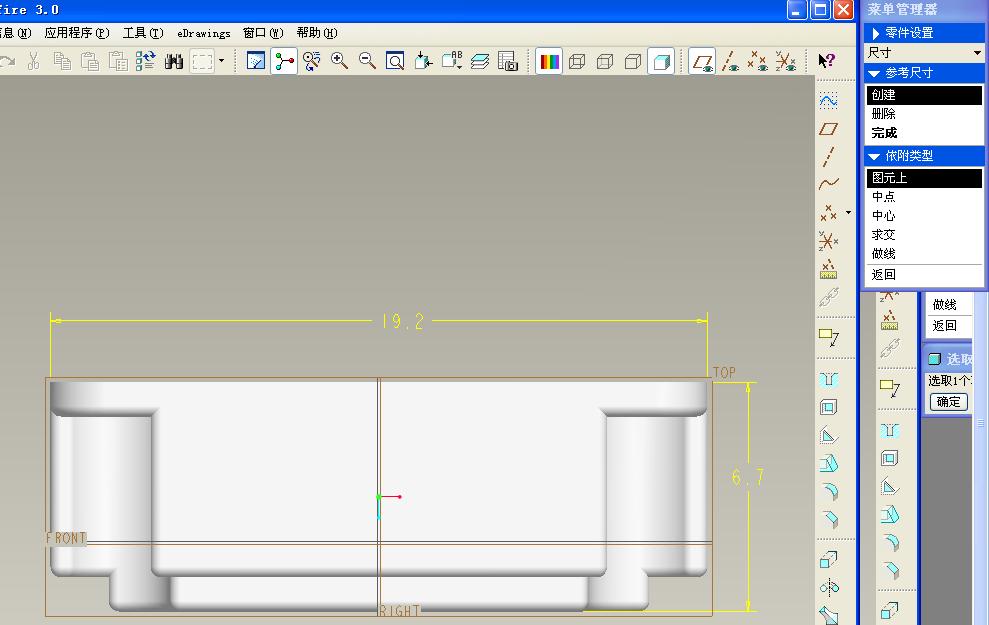

! ~' u) X2 ]: h5 z2 F& B8 V0 W6. 接着就可以选择所要标注尺寸的边,等,标注尺寸。

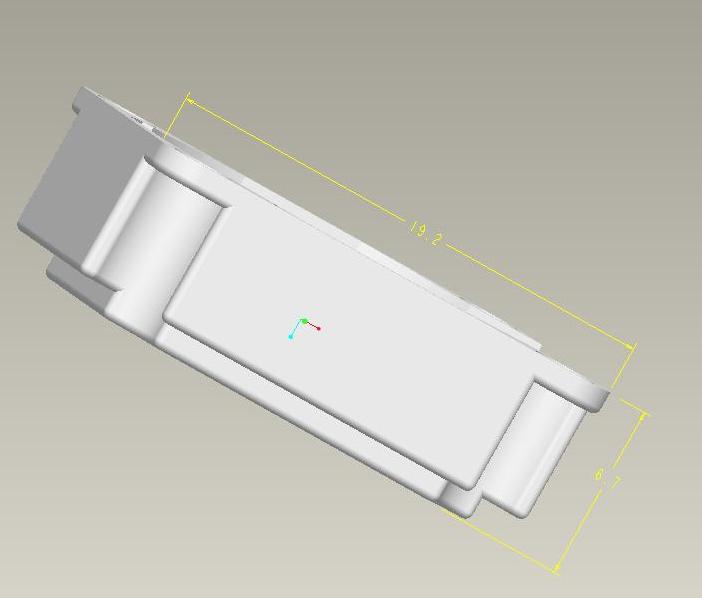

2 \/ Q2 q7 p5 J. ?/ u如图示。

评分

参与人数 1三维币 +6 收起 理由
xinyazhu + 6 应助

查看全部评分

发表于 2009-2-24 13:21:07 | 显示全部楼层 来自: 中国上海
编辑--->设置 里有标的
发表于 2009-2-24 21:24:06 | 显示全部楼层 来自: 中国陕西西安

引用liyaowei8541

引用liyaowei8541

评分

参与人数 1三维币 +5 收起 理由
xinyazhu + 5 应助

查看全部评分

发表于 2009-2-25 11:33:07 | 显示全部楼层 来自: 中国广东深圳
可以是可以,但没法输出,一点击确定就没了。看图: 1.JPG
发表于 2009-2-25 17:05:35 | 显示全部楼层 来自: 中国陕西西安
按照南柯兄弟的方法就没问题了,请仔细在试试。
发表于 2009-2-25 18:03:34 | 显示全部楼层 来自: 中国广东深圳

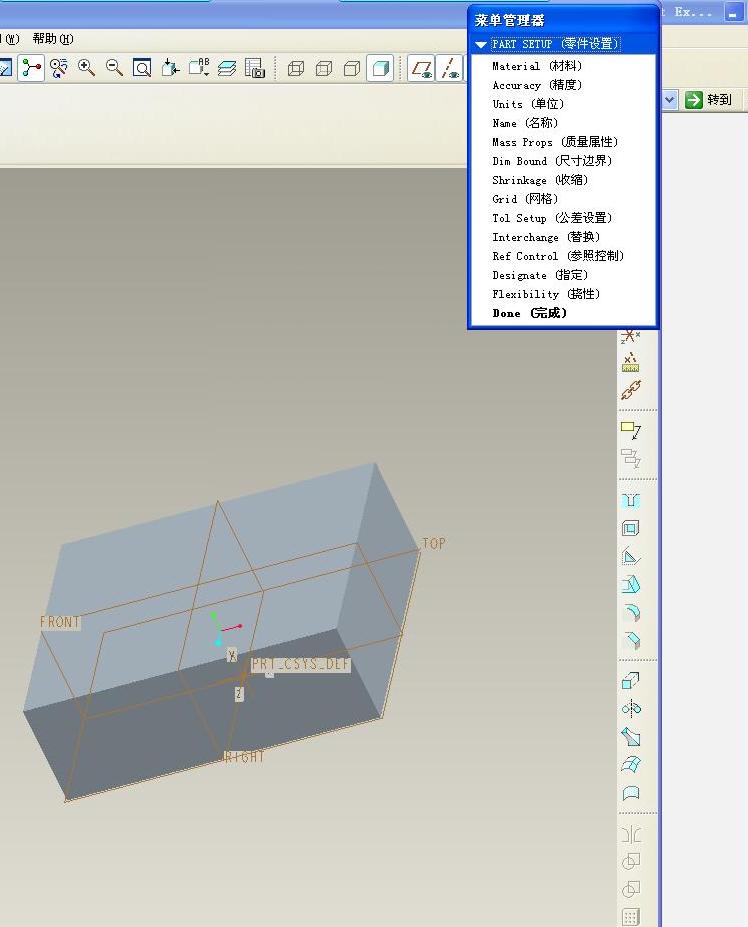

看了楼上说的,再查了一下,发现有点不一样。我的设置选项没有尺寸和参考尺寸这一项。我用的是4.0 4.JPG
& b- @+ W3 x0 a9 r* r8 k/ [) p, g3 ~. Z# Z( e( I( s
[ 本帖最后由 myfeng 于 2009-2-25 18:04 编辑 ]
发表于 2009-2-25 20:04:42 | 显示全部楼层 来自: 中国陕西西安

回复 14# myfeng 的帖子

是不是需要改动一下配置文件?我是3.0
发表于 2009-2-26 15:00:30 | 显示全部楼层 来自: 中国广东佛山
4.0的是插入-注释--尺寸

评分

参与人数 1三维币 +2 收起 理由
xinyazhu + 2 应助

查看全部评分

发表于 2009-2-26 21:41:30 | 显示全部楼层 来自: 中国广东深圳
插入-注释--尺寸    好象可行。! K6 e' y% ?/ Y7 L8 K
7 v1 d/ a7 `0 N; h# }  Y2 u
[ 本帖最后由 myfeng 于 2009-2-26 21:48 编辑 ]
发表于 2009-2-28 09:09:44 | 显示全部楼层 来自: 中国辽宁大连
学习了.谢谢兄弟们.
发表于 2009-3-5 12:40:22 | 显示全部楼层 来自: 中国北京
这种三维标注是不是只能在模型中看,转到二维图中还能显示出来么。
发表于 2009-3-5 13:32:10 | 显示全部楼层 来自: 中国上海
PROE4.0  就是 :插入-注释--尺寸    可行。
发表于 2009-3-5 14:00:43 | 显示全部楼层 来自: 中国上海
PROE4.0  就是 :插入-注释--尺寸    可行。
发表于 2009-3-7 22:05:45 | 显示全部楼层 来自: 中国广东深圳

PROE4.0 就是 :插入-注释--尺寸 可行。

PROE4.0  就是 :插入-注释--尺寸    可行。
发表于 2009-3-8 17:36:38 | 显示全部楼层 来自: 中国广东深圳
学习了,还不错啊
发表于 2009-3-8 19:17:33 | 显示全部楼层 来自: 中国浙江嘉兴
原帖由 zhao_frank 于 2009-3-5 12:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& u/ _8 O* Y- L) J  m; o这种三维标注是不是只能在模型中看,转到二维图中还能显示出来么。

7 P3 {2 N) N# B我今天试了一下,好象不行 )19*(
发表于 2009-3-20 01:09:40 | 显示全部楼层 来自: 中国台湾
我今天是好久都沒法成功設置,是不有其他設定沒做到啊!我用的是4.0! j) I6 O3 F- V" D2 S9 x' @1 \! `

3 }9 c* K0 c. C終於找到問題啦!但不知是否正確!嘗試到現在深夜中!1 I, U4 F1 P0 ?2 K6 {
使用4.0時,當你選擇好要標示的尺寸後,: [& x( H( [" {8 @! ~+ ]4 I) ~4 S
請按滑鼠中鍵去做確定,不要按確定按鈕即可成功創建驅動尺寸!0 i, A2 m7 i- H
流程
; g3 @. b4 l$ A( }$ t註釋---新增---驅動尺寸(確定)---選擇要標示的位置(滑鼠中鍵)---成功創建3 L: F5 T+ ?5 Y; a" R
希望有用處, g! i3 _$ K: z/ m. X) s4 N" M

- Z3 B9 S- e. W6 u1 B[ 本帖最后由 kevin_pcac 于 2009-3-20 03:12 编辑 ]
