如何对图纸的微小细节作局部放大，尺寸标注怎么办？

xiaoxi820 · 发表于 2009-2-21 18:18:49

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

机械制图中往往会遇到这样的问题：有些细节由于受到图纸图幅的限制，打印出来后会看不清楚，所以要对局部进行放大。

1、CAXA电子图板提供了这个功能（菜单：绘图---局部放大图）；

2、但是由于受到图纸空间的影响，细节的尺寸还需要在放大图中进行标注，但标注时尺寸值也按照输入的放大比例放大了，有没有方法可以解决这个问题？

dengweieight · 发表于 2009-2-21 19:35:26

我试过这个情况,楼主是不是把做好的局部放大图片这个块给打散了?

如果你是使用局部放大的功能的话,原来画的尺寸是多少标注就是多少;

如果把这个块给打散了,那么就会出现你说的那种情况.

guojayu320 · 发表于 2009-2-21 20:43:49

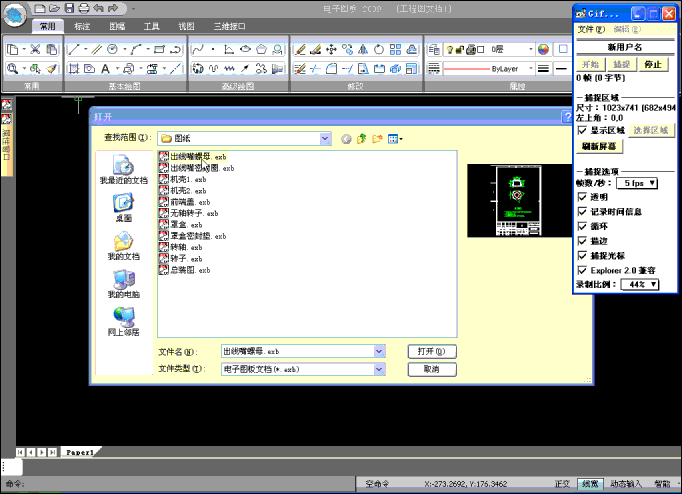

看如下视频。基本是可以解决这个问题。这里只讲究功能性。但实现的效果方法还是有的

guojayu320 · 发表于 2009-2-21 20:57:43

看如下视频。基本是可以解决这个问题。这里只讲究功能性。但实现的效果方法还是有的

[ 本帖最后由 guojayu320 于 2009-2-21 21:06 编辑 ]

木秀 · 发表于 2009-2-21 21:10:39

楼上兄弟在哪弄的2009？

有彩虹的时光 · 发表于 2009-2-21 21:50:48

电子图板2009是测试版还是公司买的正版啊？看你情况比较稳定哦。

hzy1944 · 发表于 2009-2-22 08:53:51

不同版本的CAXA处理方法不同，据说CAXAXP和即将发布的CAXA电子图版2009，在局部放大图中直接标注即可，而在CAXA电子图版2007，必须修改标注比例才行，但是也挺方便的，习惯了感到没什么不好。

chendahuan · 发表于 2010-4-16 16:32:25

又长知识了

lzdgl · 发表于 2010-4-21 13:15:25

又长知识了啊

tianye2010 · 发表于 2010-4-21 15:26:59

我有2009版的CAD不知道怎么上传。

tianye2010 · 发表于 2010-4-21 15:47:21

之前上传过，总说我的请求错误。

jsmold · 发表于 2010-4-21 17:11:25

放大不影响尺寸标注
