[讨论] 新手求助螺旋扫描问题

[复制链接]
发表于 2009-2-18 16:55:54 | 显示全部楼层 |阅读模式 来自: 中国陕西西安

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

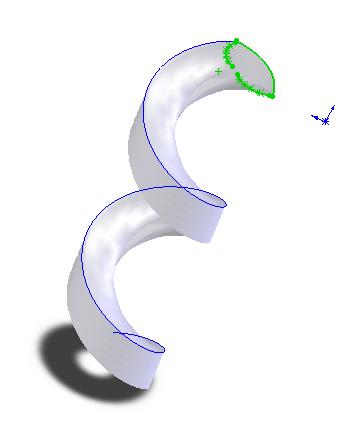

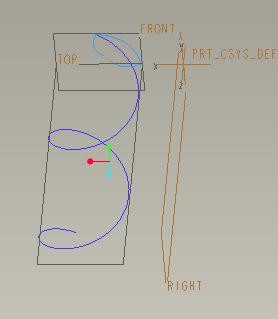

如图所示,想把xoy面上的某不闭合曲线沿螺旋线扫描(螺旋线轴线平行于z轴),期望得到一曲面进行后期操作。7 b+ z3 c: s% F+ n# ^2 k, r" C  T: K
这个操作在solidworks下很方便,但是在proE我弄不出来。
( N* \5 {, i) ~好像proE下的曲面螺旋扫描和上述思路不一样,扫描面平行于螺旋轴线,而不是像图中一样的垂直关系。
9 Y% t  w& P- f: u+ W; [0 N# m) N2 s用一般扫描或者变截面扫描我又一下设置不好,感觉老选不上,不能用已画草绘,而要重新画
, F. b9 V. q* G: x8 ~$ P: I$ y9 G- s/ `% B; k# u& D# t  ~9 K
不常用proE,感觉说得也很不清楚,麻烦请说一下具体步骤。谢谢
发表于 2009-2-18 17:14:04 | 显示全部楼层 来自: 中国北京

回复 1# xjinxjtu 的帖子

你最好传个igs的图上来这样就能用你的图做了 这样你就能打到你的目的了
发表于 2009-2-18 17:32:20 | 显示全部楼层 来自: 中国安徽淮北
图上面有扫描的轨迹线可以直接用一般的扫描方法来实现,截面要重新画一个,截面所在的平面应该是起点法向平面!
  s  A+ N, r8 F! I' z1 g如果想用螺旋扫描可以参考一下PROE自带的帮助文件,里面有实例,讲的很清楚!
 楼主| 发表于 2009-2-18 18:38:53 | 显示全部楼层 来自: 中国陕西西安
谢谢指导,我想要达到如附图的效果,但不会用proE实现。截面不是起点的法向平面。帮助文件里的和我的不大一样,我模仿不来。1 G2 B+ P! `$ C8 ~3 i& B, P: `
我上传了我的野火3.0下的文件,麻烦帮我试一下。谢谢。! }8 X( M6 ^) M9 T( {! z

090218.prt.rar

31.95 KB, 下载次数: 7

发表于 2009-2-18 20:22:09 | 显示全部楼层 来自: 中国广东东莞
我也没做出来,请高手来看看吧
发表于 2009-2-19 19:37:15 | 显示全部楼层 来自: 中国广东东莞

回复时可以加附件的吗??怎么加??

请问:回复时可以加附件的吗??怎么加??
发表于 2009-2-19 20:35:34 | 显示全部楼层 来自: 中国湖北十堰
可以,点右下角的发表新回复,进去里面就有
发表于 2009-2-19 20:38:35 | 显示全部楼层 来自: 中国广东东莞

回xjinxjtu的帖子

原帖:http://www.3dportal.cn/discuz/viewthread.php?tid=670176&extra=page%3D1% U% p  j/ o  w# J5 G8 Y3 G2 |! u
3 `# y- E; n$ I  R3 e+ e

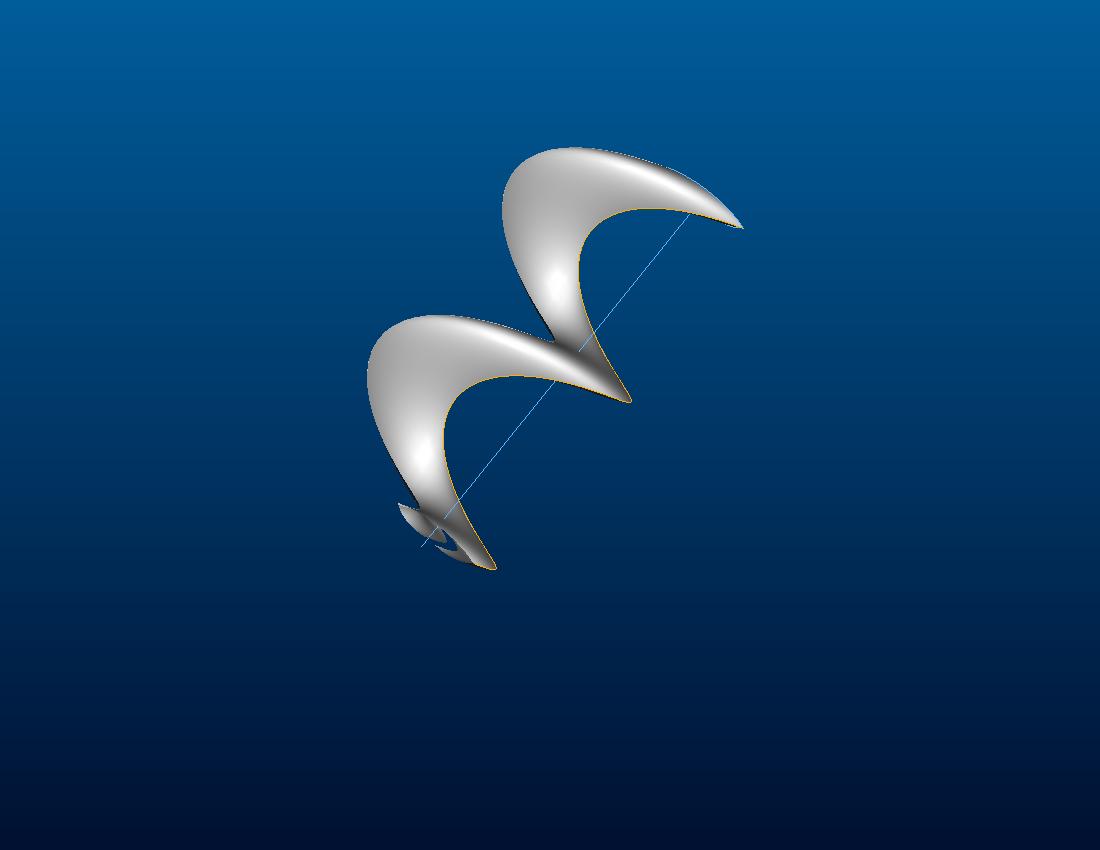

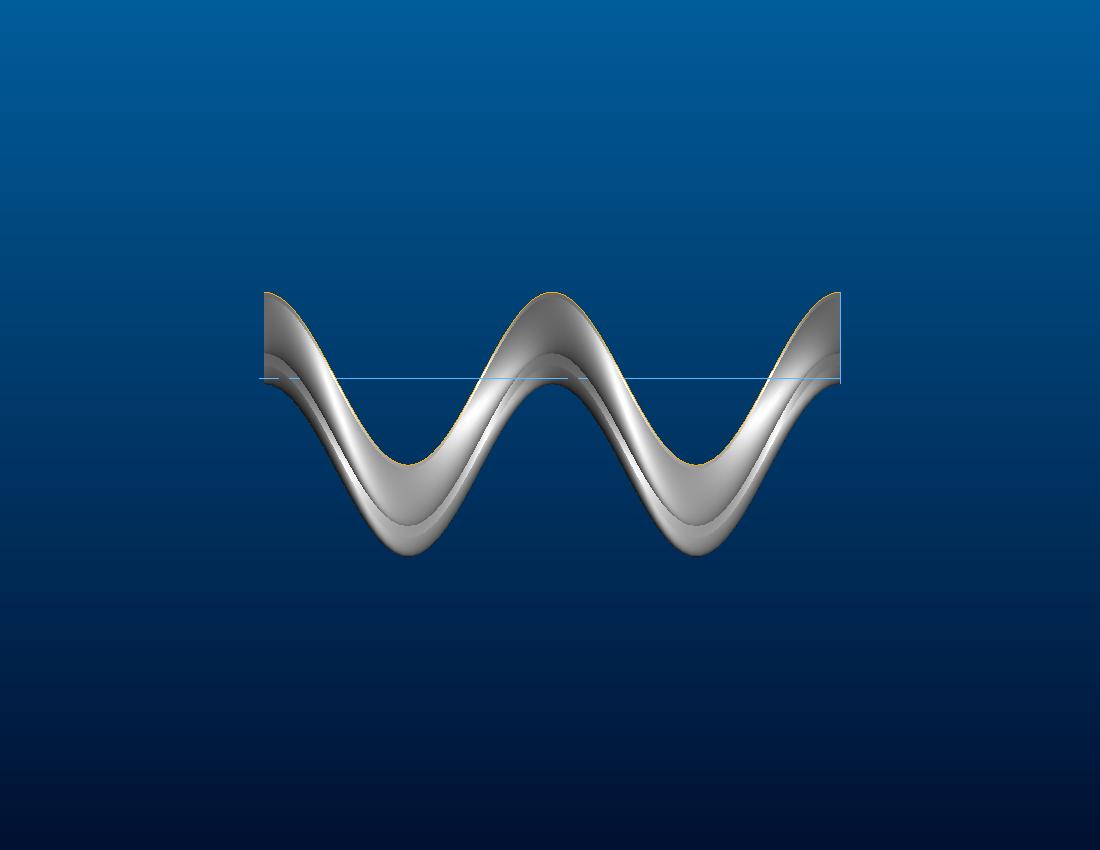

我试做了一下,你看是不是要这效果?是的话我再介绍作图过程。9 ]' D; \& R: Q9 d) B" x
因为在原帖那里上传不了附件,所以只有在这里上传了。。。

proe LX.rar

291.6 KB, 下载次数: 7

评分

参与人数 1三维币 +2 收起 理由
xinyazhu + 2 应助,请在原帖回复,谢谢

查看全部评分

发表于 2009-2-19 20:44:18 | 显示全部楼层 来自: 中国广东东莞
哦,谢了,,,
 楼主| 发表于 2009-2-20 12:00:02 | 显示全部楼层 来自: 中国陕西西安
谢谢答复,我手头没有装proE,看不到你的做法。你能描述一下做法不?(你的proE版本是多少,能转换成3.0的不,回头我仔细学习)
* w8 z" g: ?( y$ `- s; s6 F而且从附图看,你的扫描螺旋轴通过原点,扫描结果显得扁。我的要求是螺旋轴离座标Z轴60mm,也就是我贴的附图的效果。应该能用你的方法实现。
/ Q8 \' E0 p" p$ E2 m谢谢。
发表于 2009-2-20 16:13:49 | 显示全部楼层 来自: 中国上海
我也没做出来
发表于 2009-2-21 00:16:01 | 显示全部楼层 来自: 美国
你可以先做上下两个参考面,然后再螺旋扫描,其中有个选项英文叫merge的,你选择你定的两个参考面,可以得到你要的效果,否则扫略面只能垂直与轨迹线
