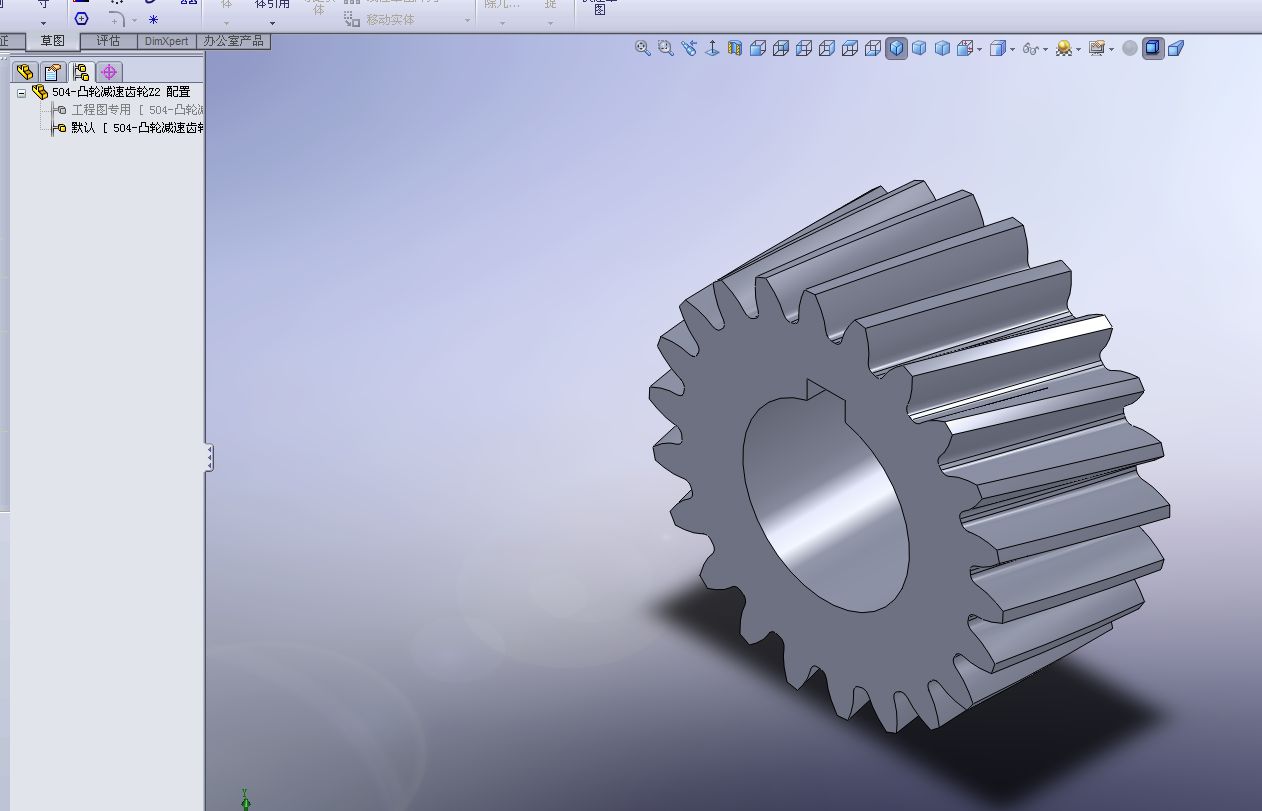

在建立齿轮的三维模型时,一般会根据实际的齿轮建立齿形,常用的方法是先通过建立一个拉伸切除特征建立一个齿廓,然后再进行陈列,如图1( N4 i' [. P' a; A( d" o

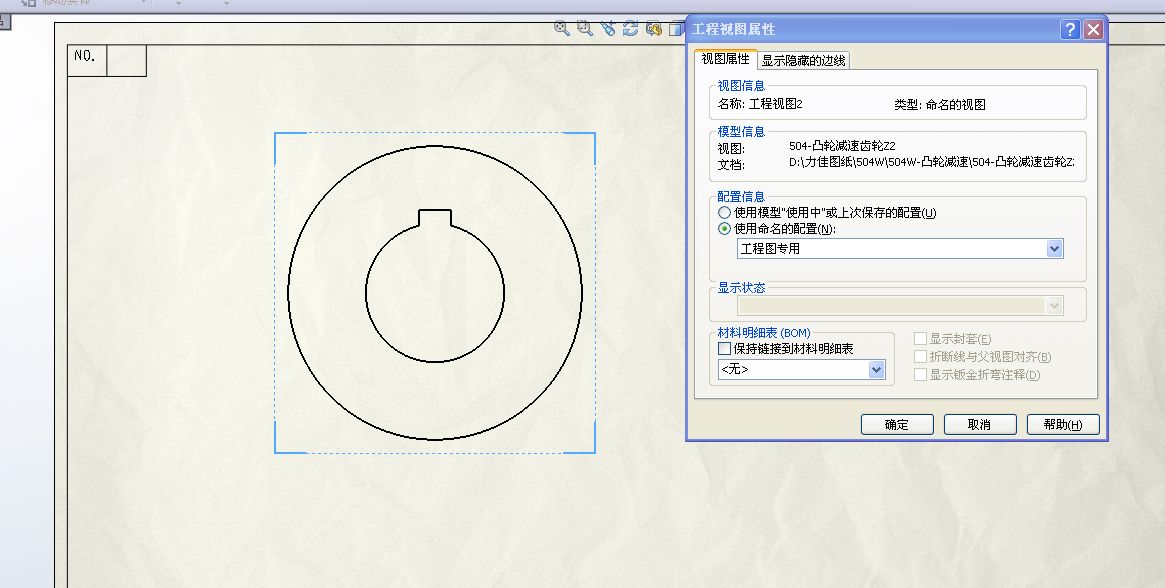

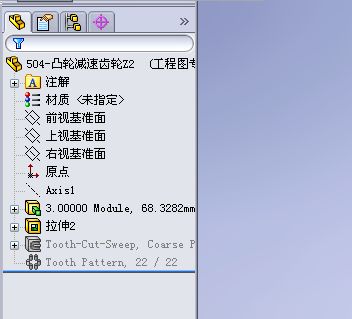

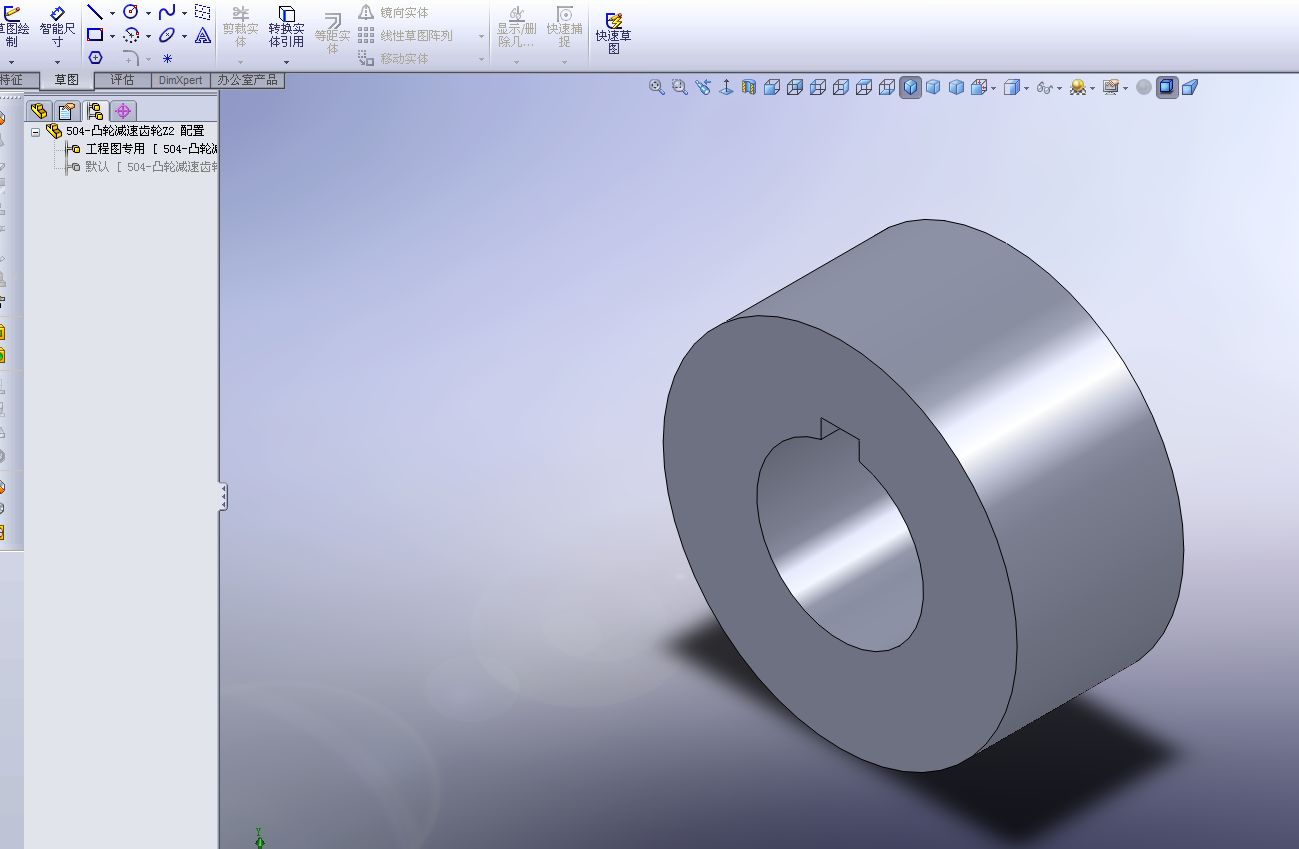

但对于工程图来说,不需要精确地表达出各个齿轮的形状,因此需要建立个工程图专用的配置如下图:(2)压缩“切除-拉伸”和陈列这两个特征,在生成工程图时,使用简化模型,如图3& D' y! M! I. Y1 T: M' z
