V带轮绘制

迷惑？？？

谁能告诉我在实体设计中，如何绘制V带轮，特别是轮槽的绘制方法。先谢谢了。

jlzho

你先查出尺寸来  然后就画吧

pjtl

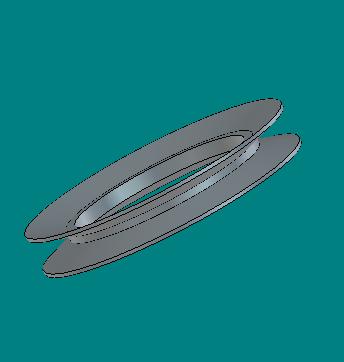

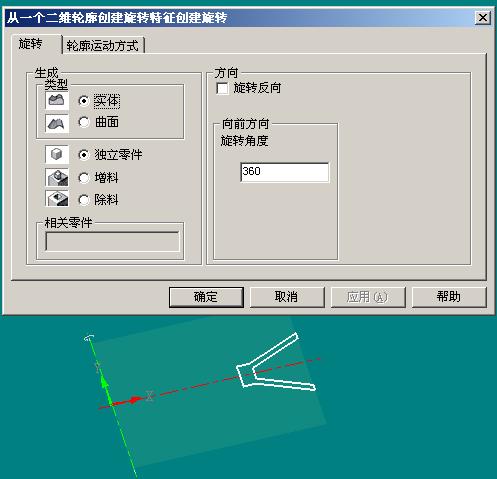

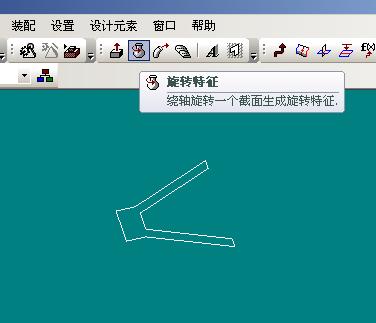

先用草图编辑出截面图形，再用旋转特征功能即可实现。

2 k' o+ q1 \1 \$ w' Z* ?[ 本帖最后由 pjtl 于 2009-2-17 19:35 编辑 ]

迷惑？？？

谢谢前辈，你真了不起 :good :good :good :good

迷惑？？？

我按照步骤绘制还是不能完成，能将步骤讲详细一些吗，跪求。

pjtl

你的问题我不清楚出在哪里，所以很难帮助你。生成实体的步骤就那么几步，大部分的问题出现在草图绘制上，检查各线段的连接点是否没有连接上（红点），有没有重复的线段或多于的线段等，这些问题都影响生成实体。
8 R  s3 X8 g  O  f6 }0 n. g1 G3 ^你最好将在哪个步骤出现了问题说详细或者发个图。

迷惑？？？

X轴是如何确定到二维图的中点的，Y轴与二维图的距离和旋转方向如何确定呀，劳你费心了。

pjtl

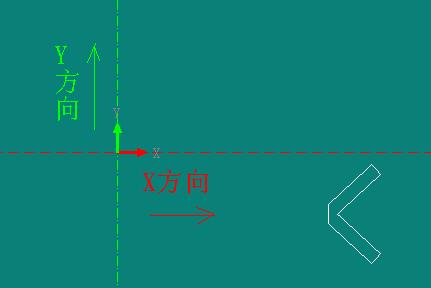

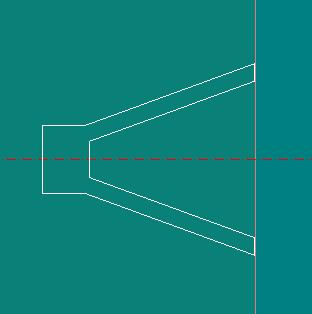

CAXA实体草图中X、Y两个字母显示的不太清晰。红色箭头是X方向，也是盘类件的半径方向，绿色箭头是Y方向，也是盘类件的旋转中心。V型轮的半径是多少，你就从Y轴往X方向移多少。

迷惑？？？

能把步骤说详细点吗，我才开始学实体，试了无数次，就是无法调整X轴和Y轴与图形的方向和位置，劳你继续费心。

迷惑？？？

;) ;) ;)

pjtl

原帖由 迷惑？？？ 于 2009-2-19 09:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif
能把步骤说详细点吗，我才开始学实体，试了无数次，就是无法调整X轴和Y轴与图形的方向和位置，劳你继续费心。

你把不成功的步骤用图贴上来，或者将V型轮的具体尺寸给我，我再看看。

迷惑？？？

不好意思 :shy :shy

ldb1257

高手真不少！

pjtl

原帖由 迷惑？？？ 于 2009-2-19 14:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
不好意思 :shy :shy

你的录像我看了，问题有两个：
. G; X+ W5 }& r% K" l5 s$ N1、出在你编辑的图形有一部分跑到二、三象限中去了，所有图形只能在一、四象限中。

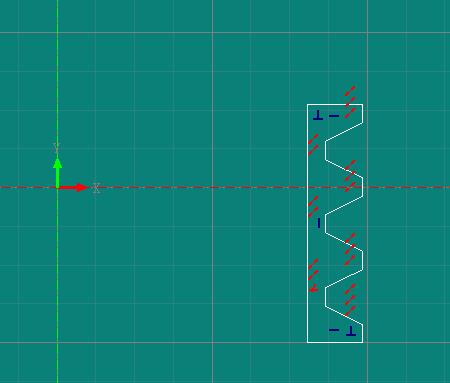

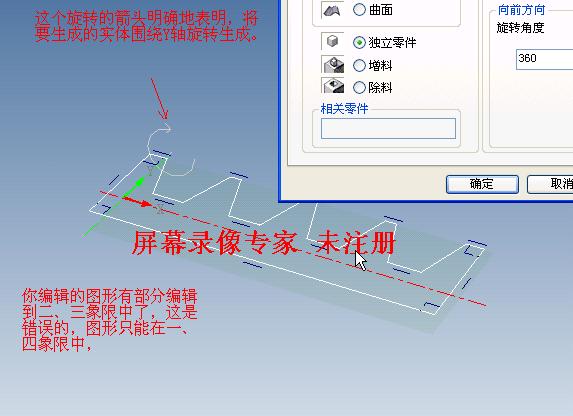

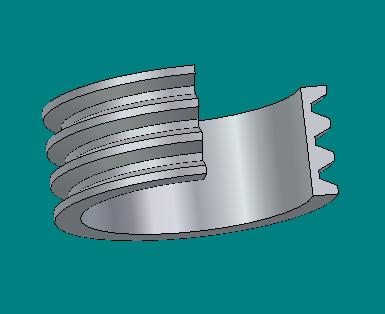

2、你编辑的图像方向错误，应该旋转90度（见我的贴图）。

dongchongxiacao

其实画皮带轮就用一个旋转扫描就可以完成，看看下面的视频就知道了。有时候作图需要调整角度，三维球是实体的一个亮点，你好好地研究一下三维球吧。
# t% _) C% K$ d) ^1 S1 P' w+ i
  a" T4 Q! K3 l+ ~[ 本帖最后由 dongchongxiacao 于 2009-2-19 17:47 编辑 ]

迷惑？？？

谢谢前辈 :lol:

迷惑？？？

:lol: :lol:

凯凯学画图

哈哈 正需要呢 哈哈 支持啦
