[分享] CAD技术大赛试题分享:巧用Scale命令(图)

[复制链接]
发表于 2009-2-10 09:21:47 | 显示全部楼层 |阅读模式 来自: 中国辽宁沈阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
2008年10月25日,中望公司北京分公司技术部组织的大连地区“中望CAD技术竞赛” 在大连交通大学如期举行。本人有幸参加了本次竞赛,由于名额有限,来参加竞赛的设计师大概只有40人,大多来自勘察设计或者制造业行业企业的技术骨干。试题还是有一定的难度的,几乎涵盖了所有有关中望CAD的知识点,对技巧性的要求也很高。
/ q7 G" G8 T1 g4 Y) A, Y9 }0 A. D' _0 w* g
   中望CAD目前在国内应该是最好用的二维平台软件了,考虑到很多跟我一样要经常使用中望CAD的同行的需要,也是为了满足众多没有参加这次技术竞赛的设计师的要求,我在此特意挑选了其中的一道竞赛试题,与各位同行一起学习、分享。这道试题也是我认为本次竞赛中较具技巧性的一道,巧妙地运用了缩放命令。据我了解,很多参赛的同行当天都没能把这道试题解答出来。5 e  B- T+ S; T9 i- I: C

% R' g2 P) f" Z+ Y2 O2 e9 ?   原题是这样的:已知正六边形的边长为50,绘制如下的图形: , N( A2 `; p' B  G6 E
http://www.mw1950.com/res/2008/20081209101807752.jpg
% M  i% F7 ~3 d8 t: [; d6 ]  其中:正六边形与正三角形同心;六个圆相邻两圆相切,且分别与正六边形相邻两边相切;正三角形与三个大圆相切,且与三个小圆分别相交与三角形的三个顶点。) }( h$ h1 [) m1 }% j8 i

: g4 o. j7 m+ @3 w   此题猛然一看,确实感觉无从下手。但仔细分析一下,如果能够确定任一组相邻的大、小圆的位置,一个Array不就迎刃而解了?但是如何确定这一对圆的位置呢?下面我就给大家简单的概述一下绘图过程,有兴趣的朋友可以自己动手先试一下。
+ g( p0 Q/ H' r& m  N, i( n0 G" S( p7 x. c) o( T5 Y
   步骤一:任意绘制同心的正六边形a和正三角形b,边长任意;此时的a与b并不是最终图中的正六边形与正三角形,而是为了确定一组相邻大、小圆的位置而做的辅助六边形与三角形。2 C5 R# U; o! \! c
1 c2 d+ W- x) z9 b
   步骤二:利用三点画圆(切点—切点—端点)绘制小圆c,再用相切—相切—相切绘制大圆d
. l$ g, ~9 o2 T% m; X+ J   5 I! A  s: V; g' i* b9 I' U

$ |- t4 W4 l2 p7 I; O   步骤三:做大圆d的外切正六边形e,使得e的一边CD与正六边形a的一边AB重合。 3 e8 E3 v, n1 d

& x: ^  g) ?: V9 V6 @; s6 ^1 Z
$ d( W+ F$ n# j7 N- m   步骤四:这一步也是解此题最为关键的一步,巧妙的运用了Scale命令。对多边形e进行缩放,以D点为基点,将DC参照缩放至DA。* W9 z1 H3 Y' ]! n

1 ?- m% o3 [& u7 P9 \2 Z' N
0 [% i5 e! B  ^9 p) T( @: \' x   此时,应该说胜利就在眼前了。
+ D3 J- S, b1 I& O, F. u& L; b" Z   步骤五:将最初的辅助六边形与辅助三角形a与b删除,然后将圆c与圆d作为一组对象进行环形Array,以缩放后的正六边形e的中心为阵列的中心点,填充数目为3。 0 n( ?" F4 C  D. l/ e2 m$ R

5 l- n* ?/ h# g7 R0 N+ _  k
. l+ _6 n' E9 [1 a& `$ d- g) |. \
1 _6 U$ v* U$ Z) X2 a   步骤六:以正六边形e的中心为中心绘制正三角形p,使得p的一边与圆d相切。最后,整体再Scale,将正六边形e的边长AD缩放为50即可。 " \2 E) ?7 @4 y( Z1 r+ k

3 ^: G* @7 t3 m& Z4 g& z. r* l% F3 [$ A! c
0 ~; E: \) Z& t3 W  O% I
   至此,这道题就完整的做完了。$ o/ t$ S$ e' @. M( m0 L7 i  L

5 Z& }+ f: ~/ Z6 v4 Z+ t   这只是Scale命令一个简单的应用,在CAD中绘制更为复杂的工程图的时候,Scale命令的便捷性会体现得更加淋漓尽致。当然,要熟练自如的运用Scale命令,最大限度的发挥Scale的技巧,还得在实践中不断总结,挖掘潜力。
# ?+ c; m) T. E& r9 X5 [2 ^& f- G4 U/ ?7 B2 b( ^. ]. p) O# O8 P
   通过这次“中望CAD技术竞赛”,我体会到在实际设计工作中,如果熟悉一些技巧性操作,将会极大地提升设计工作效率。相信通过对这道竞赛试题的剖析,在熟练运用Scale命令后,将会让各位同行的学习与日常设计工作如虎添翼。
头像被屏蔽
发表于 2009-2-11 10:58:20 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
头像被屏蔽
发表于 2009-2-11 10:59:29 | 显示全部楼层 来自: 中国辽宁营口
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2009-2-11 11:29:44 | 显示全部楼层 来自: 中国广西防城港
这是Scale命令一个很好的应用
 楼主| 发表于 2009-2-11 19:52:58 | 显示全部楼层 来自: 中国辽宁沈阳

回复 2# ljb19831002 的帖子

差在哪??
 楼主| 发表于 2009-2-11 19:54:11 | 显示全部楼层 来自: 中国辽宁沈阳

回复 3# ljb19831002 的帖子

重点就是讲的应用这个功能,你怎么看的啊?:bad
发表于 2009-2-11 19:58:00 | 显示全部楼层 来自: 中国广东梅州
R的使用 :) :)
发表于 2009-2-11 22:48:16 | 显示全部楼层 来自: 中国江苏无锡
原帖由 ljb19831002 于 2009-2-11 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
1 Q: P0 D- A+ ^- e+ F: u& C3 }0 @9 E我按楼主说的怎么没有做出来呢
& g" F6 ^9 p5 ^' P3 a
楼主在步骤四后面少了一步:对多边形e和圆c,d再次进行缩放,以A点为基点,将AD参照缩放至AB。* d9 N$ t3 v' w4 b% v
这样就可以得到正确答案了 :lol:
头像被屏蔽
发表于 2009-2-12 09:31:50 | 显示全部楼层 来自: 中国陕西西安
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2009-9-15 16:24:05 | 显示全部楼层 来自: 中国浙江台州
学习了。。。。
发表于 2009-10-27 21:34:32 | 显示全部楼层 来自: 中国上海
不错,学习了!
发表于 2009-10-28 20:22:15 | 显示全部楼层 来自: 中国广东广州
原帖由 rongjian 于 2009-2-11 22:48 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 L5 e4 a2 R$ f& A/ H" e: b/ K" D
& Y1 y4 _/ H; o$ k
楼主在步骤四后面少了一步:对多边形e和圆c,d再次进行缩放,以A点为基点,将AD参照缩放至AB。0 G1 ?( {6 y- J* w2 ^
这样就可以得到正确答案了 :lol:
: a: i) r7 `! T

& J$ m0 G; M4 e$ a: R2 q) G
& `; j+ V5 G5 d: D, N楼主的步骤没少,按照教程完全能做出来。 一步缩放就OK 了。
发表于 2009-10-28 21:53:07 | 显示全部楼层 来自: 中国广东佛山
原帖由 nonon 于 2009-2-10 09:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 h( z6 A. c8 Z4 j1 y$ Y( F; \
2008年10月25日,中望公司北京分公司技术部组织的大连地区“中望CAD技术竞赛” 在大连交通大学如期举行。本人有幸参加了本次竞赛,由于名额有限,来参加竞赛的设计师大概只有40人,大多来自勘察设计或者制造业行业企 ...
: L7 R1 s% M5 Z. D9 S: @
/ D0 M! D" z- |; z

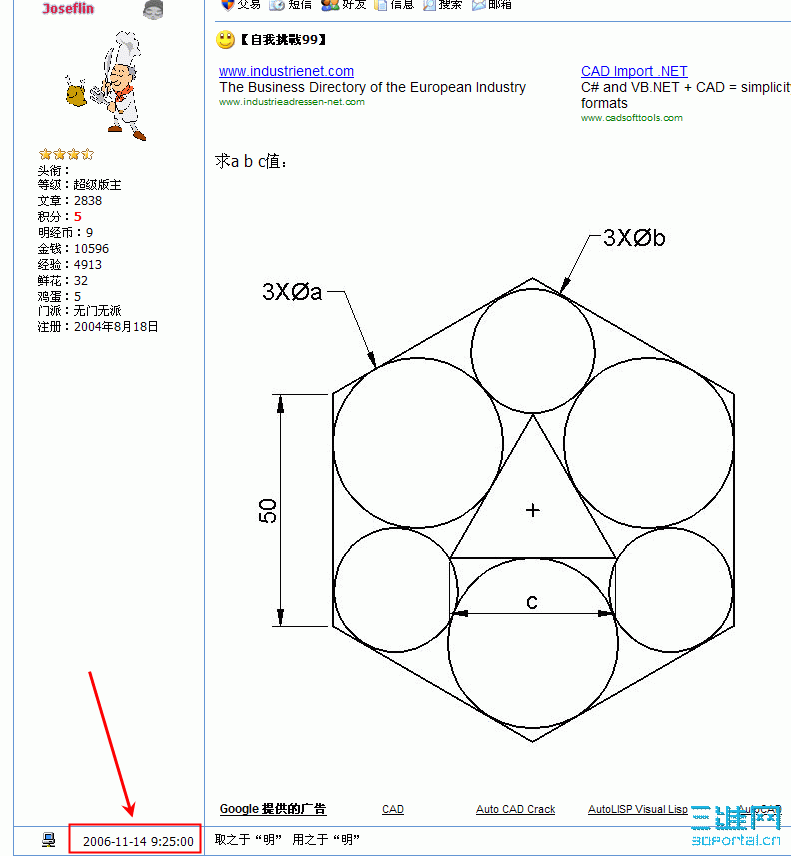

不会吧,本题目2006年就在网上流行了,【2008年10月25日】【中望CAD技术竞赛】组未免也太缺命题大师了,还要从网上抄袭题目?而且连改都不改一下?6 D! q8 ?! ?' a

! G" h$ B$ W3 C; d% w4 g) i tm.gif
发表于 2009-10-28 22:13:32 | 显示全部楼层 来自: 中国广东佛山
看来楼主是“那个”网的credit 吧,难怪此帖面熟得很!
3 o5 g9 k( Y' Z( A. |
$ i, T: F7 I7 ]不缩放,强行作一个:6 a4 g3 f( P" ?/ L* ]7 ?. D5 |; |& |) @

+ w& }& Q' g( }& Z Ga.gif
发表于 2011-4-8 19:15:31 | 显示全部楼层 来自: 中国山东威海
学习了,确实经典!14楼的是强人!
发表于 2011-4-9 08:19:33 | 显示全部楼层 来自: 中国北京
14楼是高手,多发些这样的做图步骤,那才是论坛的真正繁荣
发表于 2011-4-9 14:19:39 | 显示全部楼层 来自: 中国黑龙江哈尔滨
虽然是老题目,但一样可以学习到新东西。
发表于 2011-4-11 16:35:59 | 显示全部楼层 来自: 中国山东临沂
楼主做题高手啊?发一些步骤就好了。
发表于 2012-3-22 16:55:17 | 显示全部楼层 来自: 中国河北保定
里面的知识还真不少
发表于 2012-3-24 22:52:52 | 显示全部楼层 来自: 中国广西南宁
好样的 值得学习
发表于 2012-3-25 17:19:30 | 显示全部楼层 来自: 中国江西鹰潭
其实,每个CAD的命令都完全可以琢磨一番的。
发表于 2012-5-22 11:04:35 | 显示全部楼层 来自: 中国安徽铜陵
确实值得学习
