格利森弧齿锥齿轮，如何来画刀架直径的弧线？

激活记忆

我查阅了《齿轮手册》《机械设计手册》里面关于格利森圆弧锥齿轮的加工，弧齿的弧线应该是刀盘的直径，而且这个刀盘需要根据最大齿高选出的。而且是在动态变化的。那么PRO-E在画格利森弧齿如何来正确表现立体呢？大家是如何解决这样的问题的?

激活记忆

大家都不会吗？没人做机械行业吗？郁闷死了。搞了几天都没搞出来。打算明后天继续搞，不把它画出来誓不罢休！！！

[ 本帖最后由 激活记忆 于 2009-1-28 00:53 编辑 ]

激活记忆

高度变位，切向变位，齿隙系数，齿顶高系数等，搞得头有点发晕。
% q: Y: Q8 Y( f) {; ^1 {
外加圆弧锥齿轮的。计算有点麻烦。
) H- @0 K: G; p. g3 K5 P
2 N/ f# F$ c6 a0 q5 k
有这方面绘制的朋友吗？
/ Y9 D9 G; n. v+ G: i" g; t3 U! w
9 ]  M3 [! p. b; W" E& Q
$ C% J% Y) N. w! V" L" n刚把齿轮的各种参数转换成PRO-E里面来。看来晚上又是一个不眠之夜了！！！！

激活记忆

郁闷！！！

激活记忆

问题没解决之前千万不要沉下去哦！！！(沉下去就学不到核心的技术了！！！ )
% q" ]* I& O! b$ \
9 w' G* P4 y2 H; o$ {; i- c
1 k& F: L' x8 w' t. s1 S  }/ e    我相信总会解决的一天！！！！！毕竟机械行业使用格利森齿轮的还是比较多的！！！！

8 s8 h' z& K3 ]/ D" h  G; v2 y真诚希望那位高手分享一下参数式的格利森齿轮的画法！！！！

3 W, v5 [+ }8 a8 c' S& w. w$ U! O4 b
. b  ~: N1 ~6 q5 @9 E" U5 ]
( {1 ~  ~$ r" X% l我代表全国机械行业的同行向提供参数化格利森齿轮设计的同志致以最崇高的敬礼！！！！！！！！！

激活记忆

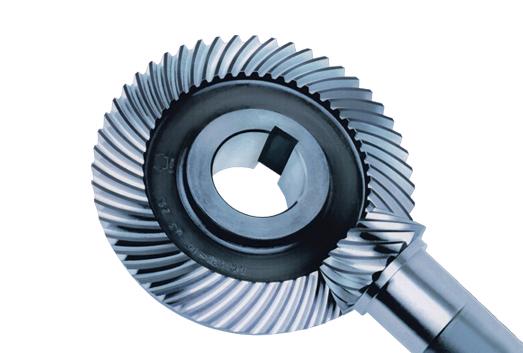

如图所示的齿轮！！！
/ D8 ]3 f3 c0 R0 [/ S

- f  k9 U; R4 Q) `最好有PPT。参数化设计的！！

tomcat88

顶起来，别沉了
9 I/ }5 L! l0 w: o7 J以前也做过，和实物相差太远，那位高手能够解决啊

mdsign

画齿轮是麻烦一点，我哦的做法是那个样版改改

激活记忆

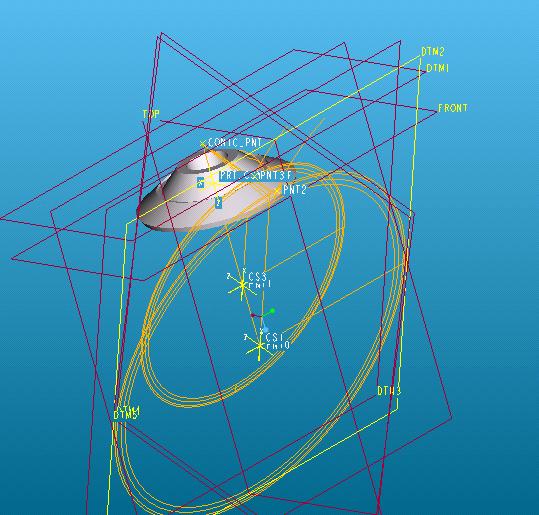

哎，主要是在斜面上要绘制一条圆弧。这个面不好确定。即使确定了也反映不出弧线的实长。
7 v  P; t: h0 ^! t7 }, g' c5 o
1 i  |+ z; i9 d* M# K$ l4 f- ^
我去找找换面法。怎样在锥体里表现一条圆弧的资料！！也许答案就在那里！！！

; @) w7 t% r6 M# p) g% x
已经考虑了很长时间，都到了茶饭不思的地步！！！！ 。满脑子都在想怎样来画这条弧线！！！！

louhb

请问楼主弧齿锥齿轮弧线画出来没有？我这里收集到一篇有关弧齿锥齿轮弧线的论文，需要的话可以给你。
