机械图号编制方法？

lilei3464

请问大家有没有机械图号编制的标准。
我见过很多公司的图纸，图号的编制方法不尽相同。
3 u; U9 h& J& V& M' d1 D- Y! t2 V我自己当然有自己的一套编制方法，但是不够标准。
: T; n: u) l9 M. E我们公司的总工认为我的编制方法啰嗦。非让我改图号不可，请大家帮忙看下有没有编制的标准。

linguangye

总的思路是末尾为0的是总成，末尾为5的是分总成，余下数字为单件。10总成的单件为11.12.13......，20总成的单件为21.22.23.....

chenjun520601

机械产品图号编码设计方法与原则
; @6 k) n/ ?$ u+ B编码方法分为：
; F' E1 C, W" I1 R1. 顺序编码法
; d+ v  b9 p8 D
3 ]- A. v+ j8 d) I* P编码时按实体出现的顺序、或按字母（数字）的升序排列。顺序编码的优点是简明、用途广，常与其他编码方法组合使用，追加新码比较方便；但这种码没有逻辑含义，它本身不表示任何信息特征；追加的数据只能列在最后，删除数据则造成空码。
% P6 E9 ^) J5 _! }6 j3 k
& Y# U! [. {: g( ~  z- q; Q2. 十进制编码法
. Y# v1 B8 o" Q# O# Y
6 P7 t/ K# y" c9 t- w. c这种代码，给以每一类标志若干个十进位数。当实体具有若干标志，并且要根据这些标志做各种数据处理时，应采用十进制编码。十进制码的优点是逻辑性强，便于计算机处理；缺点是空码较多，码比较长。

# ?% m4 g& j( I3 [0 d5 D2 \3. 复杂（组合）编码法
' b  W- q' w% x  U# g3 w0 ?
复杂码是由若干种简单码组成。组合编码法可以根据所标志实体的特征，采用不同的组合方式，以满足应用的要求和保证代码的唯一性。它是使用最广的编码方法。
5 N+ [) ]6 F* v/ R: ]1 l! \( Q* o7 K1 U
详细见附件中内容！

[ 本帖最后由 chenjun521208 于 2009-1-20 13:34 编辑 ]

lilei3464

谢谢各位的指导.
# t' M( J1 b$ u0 }$ S7 E看来编图号没有统一的标准。
还是谁说的算就听谁的好了。按照领导的意思编没错。

saizi

常用工程图纸图号构成的方法：

! @! \. e, x9 p2 T5 h, _: z. g5 D图号可以是一个号或几个号组成。在信息技术数据库中对应的是数据库的字段。每一个图号在标题栏中放在单独的一个框内。一个图号（字段）时常采用几位或十几位字符作为图号的代码。常用图号通常要考虑以下产品或图纸的特征或属性：

7 F" w! n% u. B3 _1、 合同号，签订合同时的合同编码；
4 B( z' ^# ~. I* i3 V* j; Y; l+ M2、 隶属关系号，表示或表达零件或部件间的所属关系；
, W4 B6 Q' ]+ E( L( v3 U3、 大分类号，按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）；
4、 小分类号，按照某种功能或类型属性划分（可编入零件或部件的某一属性或特征）；
/ c0 }$ h* c$ F5、 图纸幅面特征代码，如：A0、A1、A2、A3、A4；
6、 设备位置分类代码，如在一项工程中工艺流程的某一段位置的设备的编码；
$ h6 y2 `( V  f) t' t0 }7、 图纸顺序号代码，图纸的自然顺序号，通常在一个合同里或一个项目里编制；
! n4 A: G! |2 X4 `' z5 R/ y8、 材料特征代码，表示零件、部件、焊接件、有色金属、橡胶制品等材料属性；
# X" q; K" _! ^6 L( b9、 专业特征代码，表示有别于机械专业的代码，如液压专业、电气专业等；
10、零件与部件区分代码，如部件、焊接件、组合件、零件等；
11、技术文件类型编码，通常指各种技术文件，包括说明书、技术条件等；
1 `/ M* o& G6 W7 w1 |8 Q0 g3 ]0 `12、存储光盘代码，刻录光盘时光盘的代码；
7 @8 `4 r: l$ Z3 V13、网络服务器中存储路径编码，适用于所有文件存放在服务器硬盘中；
/ ]$ k5 i" K% b! _14、存档柜号，存储图纸的档案柜号；
: C* N  H& n4 d/ u: n15、继承图号，由某一个零件或部件的图纸修改后的图纸，修改前图纸的图号。
( j) h  Q) c/ \* p, [6 b
当采用多号时一般将各个号码添加在不同的框内，每个框内的编码具有不同的意义。
; _: ]9 k- {& `  b4 |) V  rhttp://biz.newmaker.com/art_1888.html

rockchan

我们是按照机型以及国标来区分的

gogogo010

我们公司的图纸在编号的时候主要是考虑到通用性，在实际使用中感觉很方便.

gaoyns

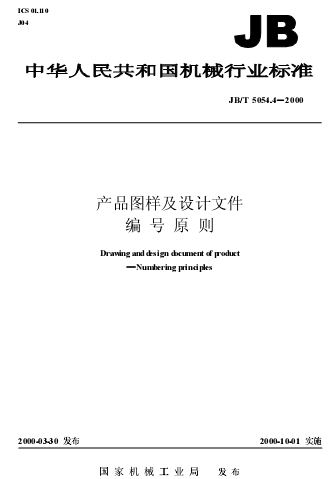

图样编号原则有标准，请看JB/T5054.4-2000机械产品图样及设计文件编号原则。

lilei3464

原帖由 gaoyns 于 2009-1-20 15:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 a1 I/ q) U9 Y8 p+ Q6 l- K图样编号原则有标准，请看JB/T5054.4-2000机械产品图样及设计文件编号原则。

谢谢！我已下载。

Angel95599

说说我们的吧

XXXXX-XX-001
( p7 K& j: i" p# D. v
前面5个可以按类别编，也可以国标+数字
6 {# `! {- P; T/ K  g- Y1 h: t  }
* i0 w) |2 k0 o, u. o, n7 q中间2个可以是用途：比如工装啦产品了

后面的是编号

pangpang

关于产品图样的编号原则，你可参照如下一些标准：（其中后三个标准本论坛没有搜索到。）
/ F4 L3 ]0 c8 X. p+ k
GB/T 17825.3-1999 CAD文件管理 编号原则
& N, M; F+ m4 p2 w1 _7 OJB/T 5054.4 — 2000 产品图样及设计文件编号原则
QB/T 1753.4-1993 轻机产品图样及设计文件规定.编号原则
4 H5 P: @% m7 B; J" l* @YC/T 11.4-2006 烟草机械 产品图样及设计文件 第4部分 编号原则
: f. G( v& S0 `1 r! |# \# H
' r8 c+ s" U# b$ I# J9 n& PQB/T 3540.4-1999 缝纫机产品图样及设计文件编号原则
TB/T 1120-2000 通信信号产品图样及技术文件的编号原则
TB/T 122-2001 机车车辆产品图样及设计文件编号原则

asdolmlm

图样标号国家有推荐标准，但各企业有不同规定。一般是设备名称的汉语拼音缩写字母在前，部件号紧接，零件号在后，二者之间用“-”隔开，部件在零件号的位置写0.。若作过几次改进，在零件后分别写A、B、C……

zhizhief

各个企业有自己的标准.比如我们公司机床的图号,KK1325-00这个是总装图,KK是单位名称缩写,1325是X,Y轴的行程,,如果是改型产品,在后面再加改型编号,如果是加工中心,再用特殊字母去区分.部装图的图号就继续KK1325-01之类.如果是KK1325-02.01代表的是第二个部装图里的第一个零件,依次类推....

cdx831221

按国家标准来，可以实际情况稍作变更！！

lyw_business

各有个的标准
