我不会画曲面，请帮帮我

star5420 · 发表于 2009-1-14 12:26:03

您需要登录才可以下载或查看，没有帐号？注册

x

我刚开始学UG不久，曲面还不太会画。一MM叫我帮画一个六角花瓣，因为涉及到曲面，还真难为我了，我不想让MM失望。。特来此求助。尺寸要求：长×宽×高大概为100×100×30mm

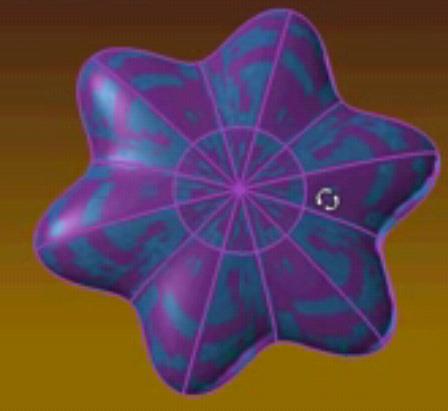

照如下两图画。谢谢！

[ 本帖最后由 342539436 于 2009-1-18 08:12 编辑 ]

star5420 · 发表于 2009-1-14 12:27:36

对了，我用的是UG4，希望能用这个版本的UG画。

panyexincad · 发表于 2009-1-14 12:27:42

这个是东莞孙师师的曲面视频教程的例子

star5420 · 发表于 2009-1-14 12:29:39

原帖由 panyexincad 于 2009-1-14 12:27 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 ~- E) a5 B7 i8 f0 J5 k7 K7 S- I
这个是东莞孙师师的曲面视频教程的例子

恩。貌似。

hfly2002 · 发表于 2009-1-14 12:33:41

确实是那个曲面的例子思路是这样的扫凉--修剪--够线 --网格

[ 本帖最后由 hfly2002 于 2009-1-14 12:36 编辑 ]

star5420 · 发表于 2009-1-14 12:34:56

原帖由 hfly2002 于 2009-1-14 12:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 a+ `1 D0 x O5 n* u确实是那个曲面的例子这些面都太规则了比较简单

相对你们来说也许很简单，但对我而言，却无从下手。

那您帮帮我了，在线等。。

hfly2002 · 发表于 2009-1-14 12:37:24

我给你发个视频吧也是孙权他们做的

[ 本帖最后由 hfly2002 于 2009-1-14 12:50 编辑 ]

hfly2002 · 发表于 2009-1-14 12:51:41

楼上的已经上传完毕了

star5420 · 发表于 2009-1-14 13:04:08

谢谢8楼。我试试。

star5420 · 发表于 2009-1-14 15:39:41

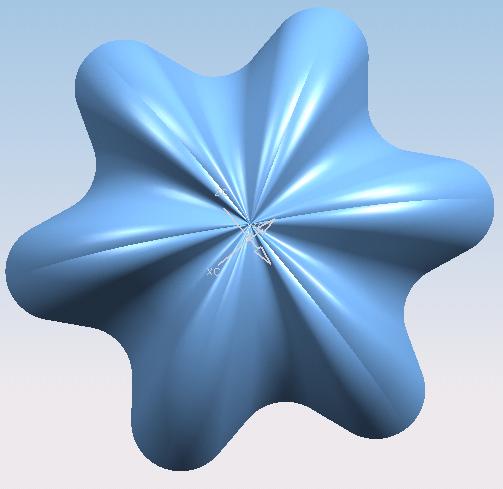

画出来了，只是和原意不一样了。。

157742491 · 发表于 2009-1-14 16:49:45

你中间缺少了一个圆的片体撒！

hfly2002 · 发表于 2009-1-17 16:55:31

你画的也太强了啊
