光学显微镜下怎么区分B下和M?

zjh1099

光学显微镜下怎么区分B下和M?(不通过工艺和硬度,只在显微镜下)
' B& R, G; I9 `, d" Z: Z2 f1 l谢谢!!

nel1982

组织不同，其在光学显微镜下的外形特征也不同，根据经验及对B、M的特征进行区分了

zjh1099

没有人回复吗？在书上看到说下贝的颜色较马氏体黑，形态都是针状的。可是浸蚀时间不同，马氏体也能变得相对较黑啊。真不知道如何区分了。难道一定要到透射电镜下看才行吗？有谁有好的照片上传上来让大家学学啊

weishijie111

能分辨出来，抛光后腐蚀的不要过于烈害。

slq13579

下贝氏体应是羽毛状的

wx040407

一般用硬度也难区别，硬度值也比较接近。

qtzhang

贝氏体分上贝和下贝，上贝呈针叶状，下贝呈羽毛状，马氏体有高碳（针状）、低碳（板条状）、无碳马氏体之分，且高碳马氏体因碳含量高不易腐蚀些，所以颜色较亮，贝氏体易于腐蚀些颜色较黑些，个人观察，再有针状马氏体有中脊面，这是它与上贝氏体的最明显区别

345737352

不是吧,怎么B下是羽毛状的呀,我记得是B上是羽毛状的吧?

bj2008

贝氏体
贝氏体是过冷奥氏体在临界点以下中温区的转变产物，由鉄素体和渗碳体组成。贝氏体一般分为上贝氏体、下贝氏体和颗粒状贝氏体三类。
（1）上贝氏体

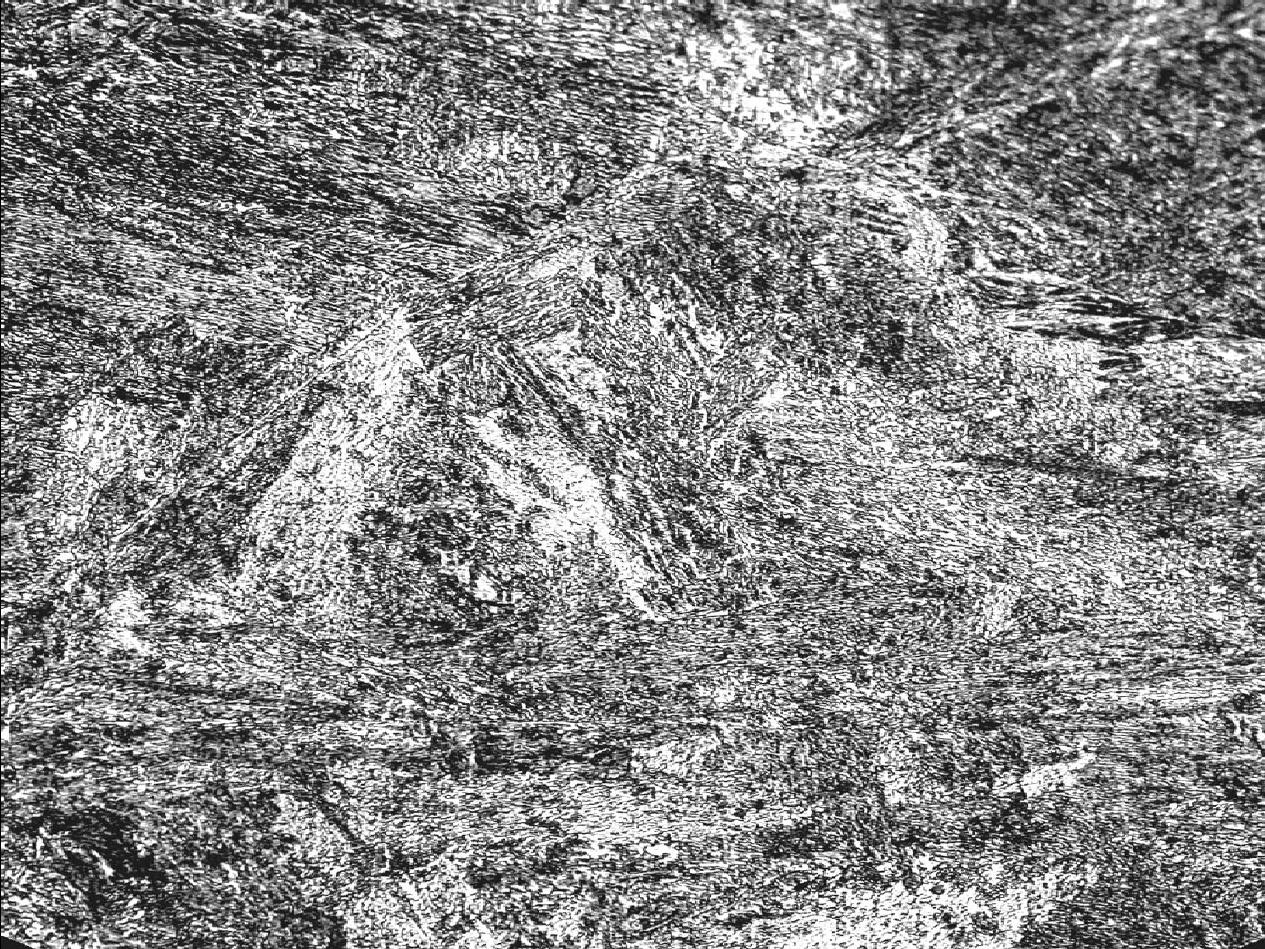

  R5 ], t% ^/ G2 a! ]+ }( n是过冷奥氏体在中温区上部形成的，在奥氏体晶界由相互激发的成核作用形成一组组并排向奥氏体生长的鉄素体片。而鉄素体也向厚度方向推移，鉄素体片间的奥氏体由于碳浓度的增高而析出短杆状碳化物平行于鉄素体长轴方向。在光学显微镜子下分辨不清鉄素体片间的渗碳体，而鉄素体片则具有典型的羽毛状特征。


（2）下贝氏体

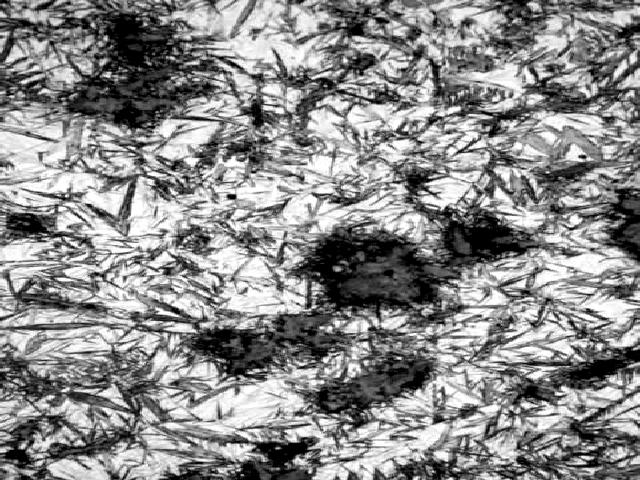

是过冷奥氏体在中温区的下部转变的产物。在光学显微镜下，呈针片状，片与片间有较大的夹角。下贝氏体容易侵蚀呈黑色，类似回火马氏体。
6 n& T8 _  G/ l0 T# S3 R
" ?: ~) G2 Q" c  k$ \, }& |0 g（3）粒状贝氏体
* j) L0 b2 t9 P" u, r. L形态特征是：在尖角块状鉄素体的基体上分布着碳化物和若干孤立的奥氏体小岛。这些岛状奥氏体由于碳及其它元素间内部扩散而使其稳定化，最后可能转变为马氏体、鉄素体或渗碳体的混合物等。

1 o; M  X4 }$ B- a5 n5 Z4 B马氏体
1 z) m1 J( p- w0 g( `; d6 w; x马氏体的形态按含碳量高低分为板条马氏体和片状氏体两种基本形态。两者无论在金相组织形态、微细结构、结晶学位向关系还是在转变方式上都不尽相同。
（1）板条马氏体

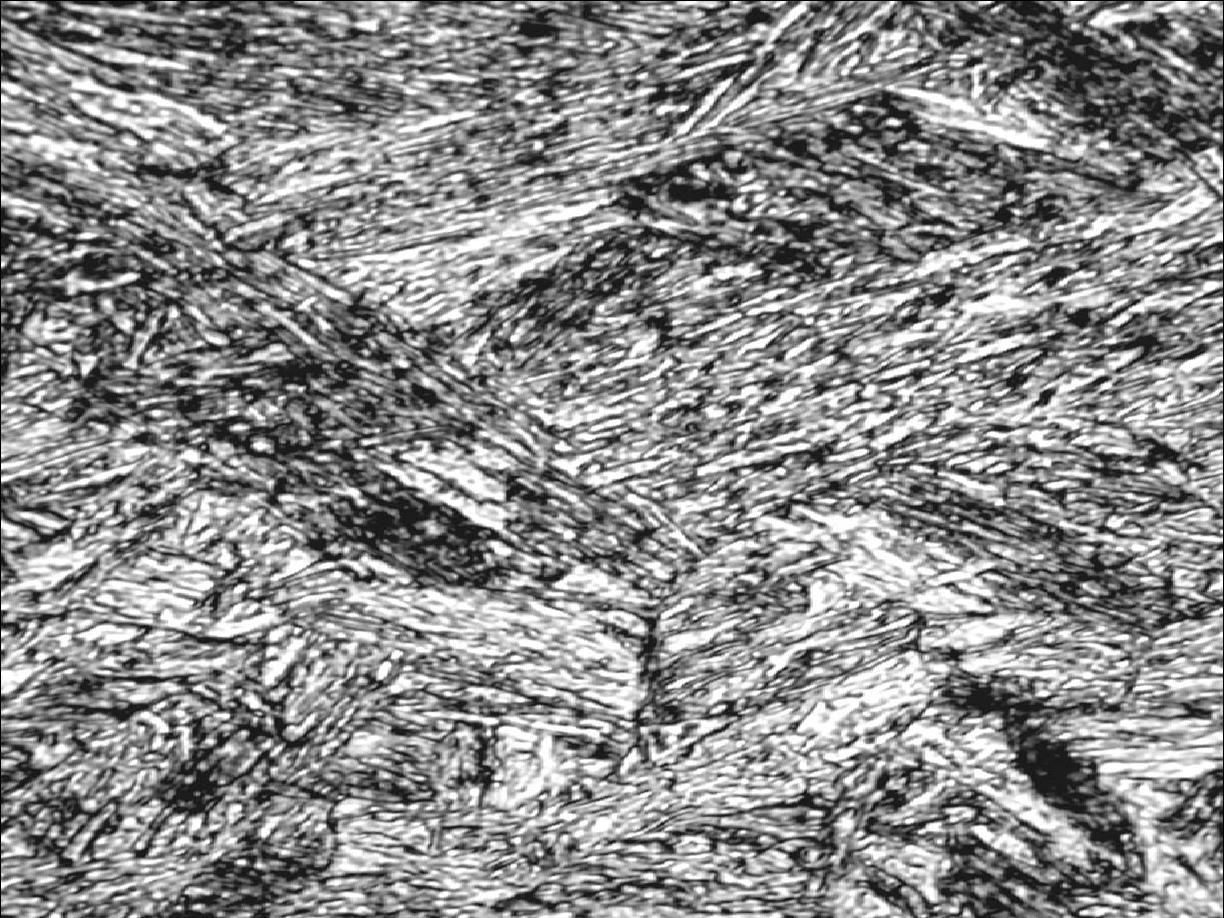

低碳钢及低碳合金钢淬火后得到板条马氏体组织，在一个原来奥氏体晶粒内形成几个马氏体块，一个马氏体块又由几个马氏体束所组成，一个马氏体束又包含有许多马氏体板条。在一个马氏体块内马氏体的板条几乎都是平行。
# V# R+ n1 N- n9 W; Q
（2）片状马氏体

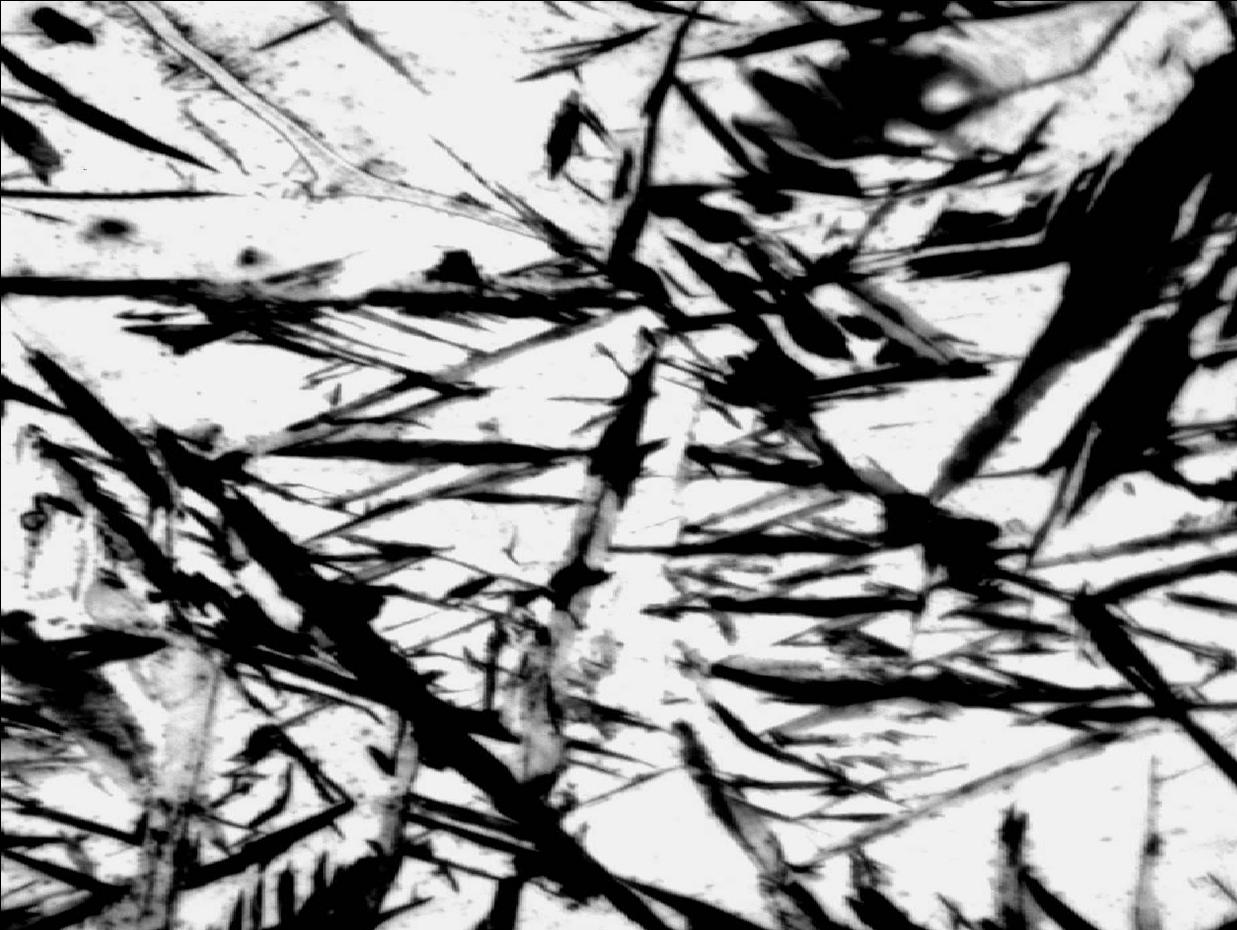

# p$ {: K% _# N& M$ I: `高碳钢淬火得到呈针状、透镜状、竹叶状等片状马氏体，在一个奥氏体晶粒内第一片形成的马氏体较粗大，往往横贯整个奥氏体晶粒，将奥氏体加以分割，使以后形成的马氏体大小不断受到限制，因此片状马氏体的大小不一，分布无规律，有时按一定方位，呈60°和120°等一定角度，或呈闪电状。

& ?+ c5 G7 c! V
  K5 z; R# p$ j3 t$ N3 N8 i9 G[ 本帖最后由 bj2008 于 2009-1-17 16:59 编辑 ]

zjh1099

热心人真多啊，非常感谢。
: `+ {$ g9 G1 q9 YHappy 牛year!

sangshulee

我觉得9楼的那几张金相图不错，要是有彩图更好了

eccoroller

上贝羽毛状,下贝针状
