如何做

yyf9918 · 发表于 2009-1-10 13:50:56

您需要登录才可以下载或查看，没有帐号？注册

x

想要在一个圆柱外圆上焊接一螺旋板，下料的展开图是什么样，用钣金如何做出此件？

suning0127 · 发表于 2009-1-10 14:06:25

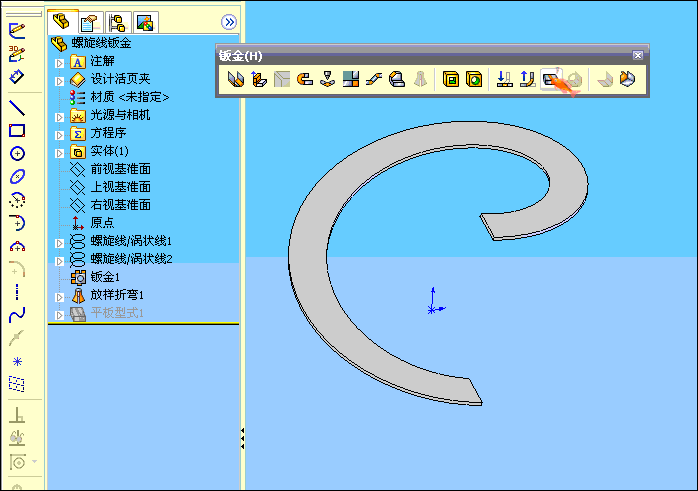

用螺旋线放样

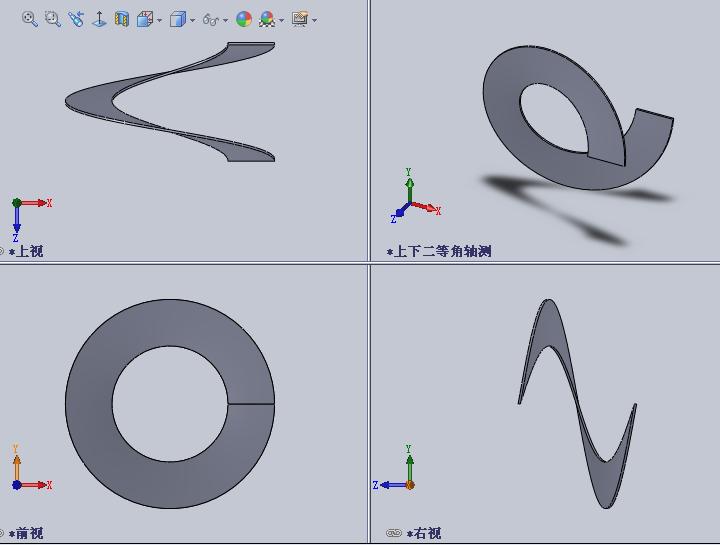

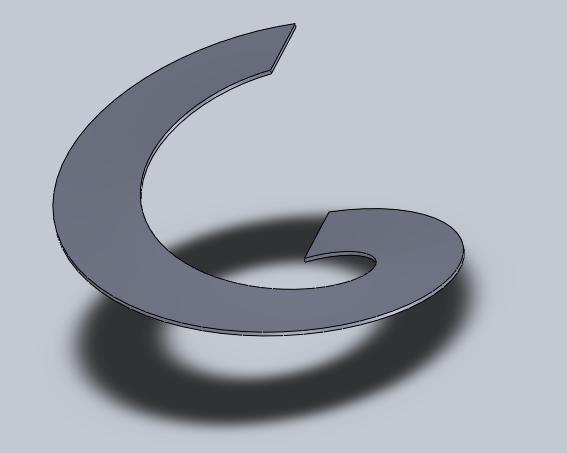

xyzabcxyzabc · 发表于 2009-1-10 14:30:06

xyzabcxyzabc · 发表于 2009-1-10 14:32:49

还有手工计算的方法,如果相信我就加我
xyz6322469@qq.com

[ 本帖最后由 xyzabcxyzabc 于 2009-1-10 14:35 编辑 ]

yyf9918 · 发表于 2009-1-10 15:05:26

感谢各位了！！
我就是差了一步，没有转换成3D草图就放样了，放样时螺旋线不认。

hahap · 发表于 2009-1-10 15:30:12

楼主还可以参考下这里：

大家帮我想想办法，这零件如何压缩？（请点击红色字）

使用SW钣金插件3DQuickForm对实体面进行展开。

yyf9918 · 发表于 2009-1-13 07:35:36

感谢版主！！
