三维 CAD 画的钢构图, 不可见线如何设置成显示成虚线? 附图

emop

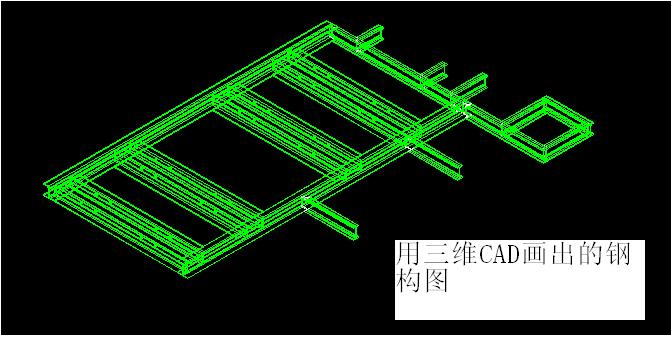

下图是本人用 三维CAD 绘制成的 钢构图  可是打印时,所有的线 (包含不可见线)都是粗实线.   按机械制图原理,不可见线是为虚线,或点画线,那么 用三维 CAD画的图,如何 调整呢? 谢谢了.
6 [% j# K8 T* h% L$ \1 e如下图

- I+ Q/ t0 ?) g+ T$ f2 |' ?, S* \/ P另外:附上我画的CAD图纸.

fightting

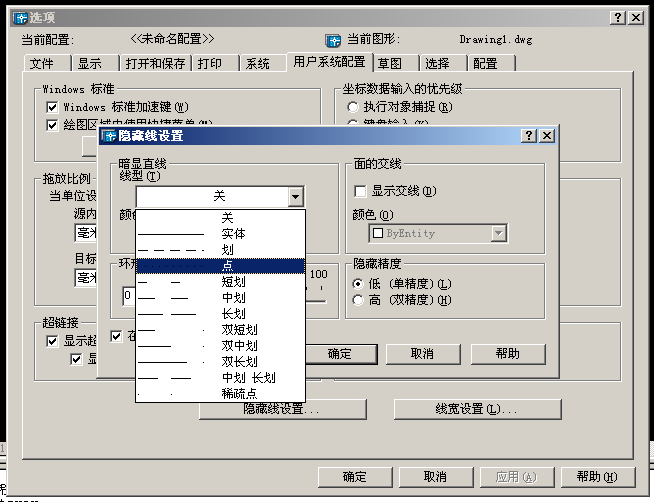

在这里设置一下，就可以把隐藏线显示成虚线了。

emop

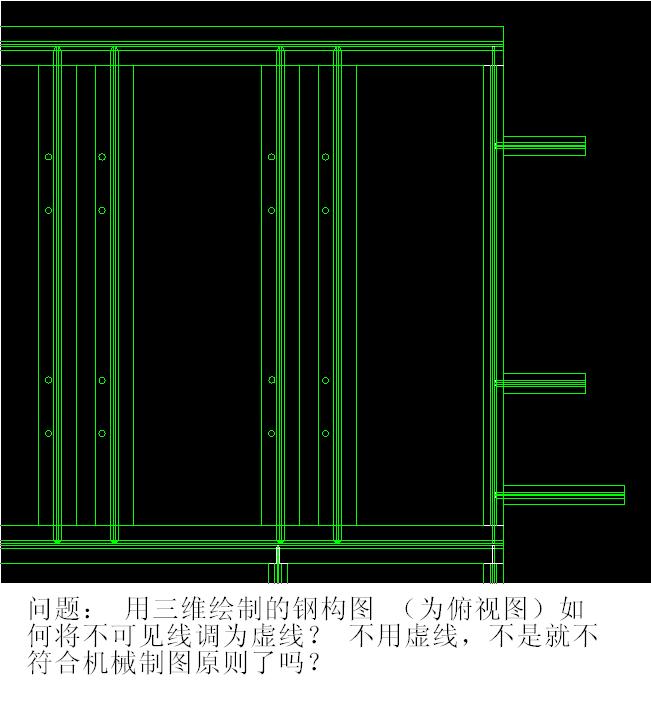

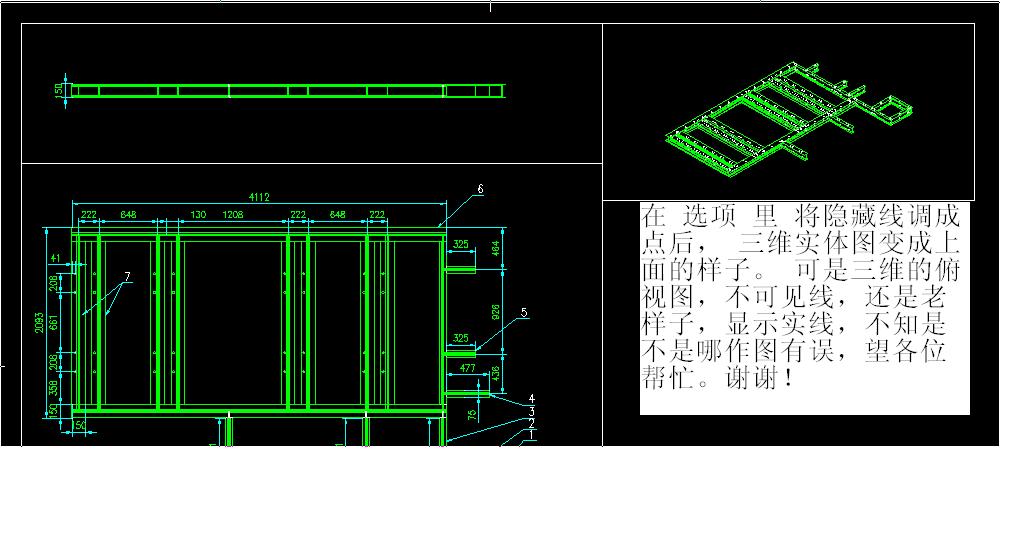

谢谢楼上的回复,可是照那样做了, 三维图上, 虚线是显示了, 但俯视图,却还是老样子,不晓得为什么. 如下图所示

maoyangmy

2008版本没有这个选项？？？

emop

我用的是2004版本。 今天看了教程，三维上虚线设置，也没整成。真不晓得别人怎么做的。望能指教一二。谢谢

woaishuijia

“隐藏线设置”对话框
/ j; I' o! X" b6 J" J 命令行：  hlsettings
; S; P, F" H$ W8 G8 y* v0 X, n5 W设置隐藏线的显示特性。这些设置仅在使用 HIDE 命令或使用 SHADEMODE 命令的“隐藏”选项时才可见。
; t$ a/ e1 t0 e! B, Y                --摘自autoCAD2005帮助文件《命令参考》＞命令＞hlsettings

- Y, k4 S( {% iHLSETTINGS
9 _- x) G3 g* H% Q8 Y控制模型的显示特性
命令条目:hlsettings
$ @! P+ j. s! j& x+ S: Z0 |将显示视觉样式管理器。
                --摘自autoCAD2008帮助文件《命令参考》＞命令＞hlsettings

fightting

那可能就是线型设置的问题了，可能是点划线太长的原因吧。
