各位高手谁知道这个图怎么画啊?

yhsjyw · 发表于 2008-12-29 19:33:01

您需要登录才可以下载或查看，没有帐号？注册

x

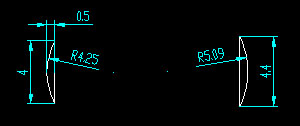

这个图的两边圆怎么画啊,谁能帮我一下?

谢谢

sksak47 · 发表于 2008-12-29 19:45:04

太简单了把两点半径

wang2003 · 发表于 2008-12-29 20:18:29

原帖由 sksak47 于 2008-12-29 19:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 A& }1 e; {! s6 s5 a U! D
太简单了把两点半径

呵呵。。。想的太简单了点吧。两点怎么找呢？？

★新手★ · 发表于 2008-12-29 20:37:49

也不要想得那么难哦

楼主大概是刚学CAD不久，仔细想下吧，会出来的。

hailucc · 发表于 2008-12-29 20:49:02

从图中看应该给出两个0.5的尺寸，半径是自已生成的，所以是不规则的数。

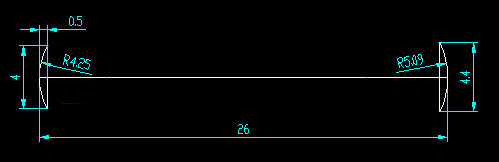

如果已知半径，不知0.5，那么可以先画两端圆弧，再画条26长的辅助线，再用拉伸命令。

[ 本帖最后由 hailucc 于 2008-12-29 20:51 编辑 ]

rongjian · 发表于 2008-12-29 21:34:25

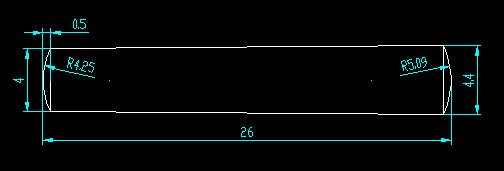

第一步：画两直线，长度分别为4和4.4；过直线端点用“起点、端点、半径”命令分别画圆弧，半径为R4.25和R5.09。
第二步：画一直线，长度为26，分别移动圆弧到直线端点（圆弧象限点对齐直线端点）；
第三步：删除直线，画两直线连接圆弧端点。
完成。

laokei · 发表于 2008-12-30 20:48:43

嘿嘿，简单的我也来一个

fgshrl · 发表于 2008-12-31 09:44:51

大家怎么就认定另一园的半径也是0.5了呢？

范庆志 · 发表于 2009-1-1 14:43:33

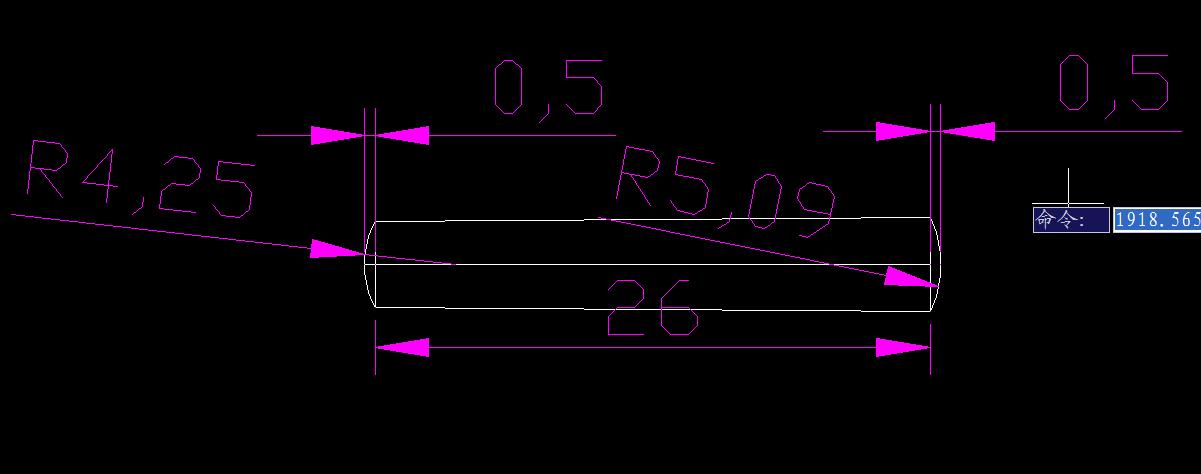

我画出来两端都是0.5

[ 本帖最后由范庆志于 2009-1-1 14:53 编辑 ]

wb825616068 · 发表于 2009-1-2 14:00:58

那也可以用，两点画圆弧啊！

liang5433 · 发表于 2009-1-3 22:00:20

用两条线段4与4.4的两端用画圆弧起点，端点，半径画圆弧半径为4.25 5.09 的圆弧

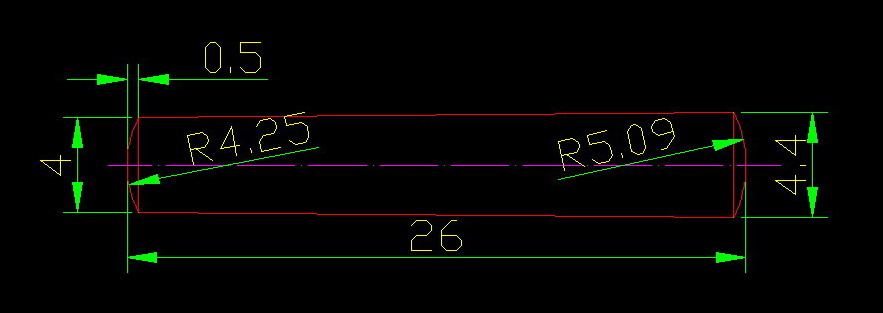

ydf50656129 · 发表于 2009-1-4 11:13:51

觉得是不是有问题啊
已知的条件有什么才可以定啊。。

shshsh2007 · 发表于 2009-1-4 16:42:25

另一端的尺寸不是0.5的话，会有无数解

sancmm · 发表于 2009-1-6 00:11:03

如果不知道另一端圆半径或端点距离那就无解了！

bjrjx · 发表于 2009-3-5 18:08:11

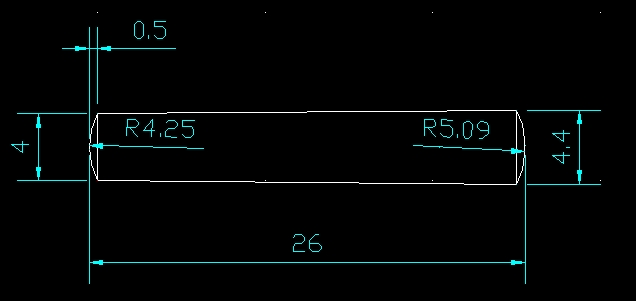

我画了下,右边好象是0.479,不知对不对?

star2906 · 发表于 2009-3-5 21:15:46

赞成rongjian的方法，用两点和半径把图形的两端先画出来，再画出直线26，移动到一起就行了，左边0.5多余了！

[ 本帖最后由 star2906 于 2009-3-5 21:18 编辑 ]

dcf13345191358 · 发表于 2009-3-6 13:39:33

缺少中心线，看样子图示应该是圆锥销，两头再车成球面吧，球面半径的标注方法应该是SR后面加数字。右边的圆弧高确定没有给定，缺少条件。
