[讨论] 齿厚换算SN3.0新功能投票（计划加入测绘，2维图输出等功能）

[复制链接]
logxing
发表于 2008-12-12 21:48:32 | 显示全部楼层 |阅读模式
准备做SN3.0了。
# v" S9 f6 y0 L% {5 g" O. _大家希望SN3.0有什么功能？几个主要设想写在上面了。
5 ]- W) a9 Y; D: E9 d* \0 x1 }有其他需求可以跟帖说。
0 R) {  G' Y/ V5 n
; a2 L6 j% a. O' |$ _- H, a9 a说说我个人最想完成的功能和原因：+ z; Q, b2 C+ V. ?( Q# x: t
1，三维显示功能
# Y& `3 X* \1 K4 [' r. E主要不是显示而是三维数据的使用，因为这个对深入的分析很有帮助所以排在第一位。  f8 Z: |5 D& l4 L; m+ i- c3 v  c
  f( g, C5 R1 B: L( Z
2，精确的过渡曲线（仅限标准滚刀，无倒角触角）8 M; S# a5 p3 B) }9 U
这个技术本身是支持非标滚刀，插齿刀的。不过SN3.0只对应标准滚刀。; P- T+ \3 |& h  Y- r0 d  l; F

" J0 A& \  [7 A: N) h: ]1 R8 g+ {3，测绘功能（输入测量参数反算基本参数）
8 Z; Z" C, S  N4 j! p6 h1 O这个功能需求非常大，不过我自己用不上。% Y9 e8 W0 A: ?  s4 }
8 s4 t; p4 g* @% B0 b4 w% n
4，二维图输出（比如DXF格式）) ?6 G$ n8 l- p& q
这个功能需求也非常大，不过我自己也用不上。3 m! q9 w9 N. N+ a, J6 v

3 Y# m% g$ c' V8 C) H; R6 R7 x5，和配对齿轮的相关计算，啮合图等$ q- U' m8 l4 a1 e/ K" F4 b
这个我自己也用不上，不过常见有人发贴询问类似问题，所以想集成在一起。" v9 B4 F6 o; r) E% j

+ T% ?7 [! X1 i: B# ]( I1 lSN3.0的设计原则仍然是灵活小巧，仍然会是只有一个主执行文件的绿色软件。
  i# D/ Y# B) y$ g& l/ c+ I
9 e" d8 e) \1 G9 v" |, \! ~8 I[ 本帖最后由 logxing 于 2008-12-12 23:11 编辑 ]
多选投票: ( 最多可选 5 项 ), 共有 87 人参与投票
17.41% (39)
14.29% (32)
14.29% (32)
29.46% (66)
24.55% (55)
您所在的用户组没有投票权限
回复

举报

hero2006
发表于 2008-12-12 22:41:23 | 显示全部楼层
怎么只有单选呀？我想都有是最好的了，虽然暂时三维还用不上。
回复

举报

logxing
 楼主| 发表于 2008-12-12 23:14:28 | 显示全部楼层
我以为缺省是多选呢。已经改为多选了。/ v3 h0 b  K6 w* x* A
3维显示也是为了将来直接生成标准格式的3维模型做准备。如果能灵活运用的话可能能实现不少有特色的功能。
回复

举报

虎强
发表于 2008-12-13 07:59:08 | 显示全部楼层
支持楼主的奉献精神
回复

举报

WU581176
发表于 2008-12-13 08:01:16 | 显示全部楼层
当然希望都有了。
8 E& q# Q5 U6 O. p支持。
回复

举报

wdj_fbi
发表于 2008-12-13 08:33:26 | 显示全部楼层
相当期待楼主的SN3.0，感觉2.0的绘图没什么意义。希望3.0的输入和输出都是配对齿轮和啮合图！提醒下别忘了用最新的齿轮标准GB/T10095-2008哦 3 T( A; O0 w: O; Y$ J7 r
热切期待中
回复

举报

logxing
 楼主| 发表于 2008-12-13 10:02:08 | 显示全部楼层
原帖由 wdj_fbi 于 2008-12-13 08:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& I: y  F* ?1 @6 h  `# k" x相当期待楼主的SN3.0，感觉2.0的绘图没什么意义。希望3.0的输入和输出都是配对齿轮和啮合图！提醒下别忘了用最新的齿轮标准GB/T10095-2008哦
! [0 i. h" m, \0 l热切期待中
3 O. A# t1 C' k+ r2 F4 _- P/ |! K6 T
0 m: m$ j* W) T& x9 C0 W
我的软件都是针对非标齿轮的，也就是说可以算任何标准的齿轮。
7 F7 v8 ~, O+ Q; P4 N  e) {, @2 W齿轮的计算本身和标准没有联系。只是公差记号，外径根径等和标准有关。' D/ R( y3 ?* q) C' D; K9 _
这些与标准有关的东西设为输入项，这样是可以处理任何标准的。
回复

举报

nion33
发表于 2008-12-13 12:17:27 | 显示全部楼层
测绘功能（输入测量参数反算基本参数）6 g! P* k3 t$ }5 B2 i
这个功能需求非常大，不过我自己用不上。
6 E: |' K" _4 ^3 m8 R9 I2 a
8 q: ~6 {8 y  u) D, S! M- i2 P3 U0 B9 N
" [# N  h3 @# v这个功能很好,起码对我们这些初学者有很大的帮助.
0 |2 f4 i' q3 M5 [- `$ [
5 t% G3 d. i5 B) V4 W1 F6 f1 m8 U! `  V/ Z( b0 a
另:这个软件那里下????
回复

举报

logxing
 楼主| 发表于 2008-12-13 12:31:58 | 显示全部楼层
正在制作中，还没完成呢。现在主要是对需求统计一下。
; ?( k, N6 U) b+ v6 N* ?7 t测绘的软件我见过一些，对斜齿支持都不怎么完善，一些本该计算出的值往往需要用户去猜着输入。一直以来我就想彻底解决测绘问题。
回复

举报

s_y_y1
发表于 2008-12-13 12:39:08 | 显示全部楼层
我選 1.  2.  4 項。
+ e& R3 b9 ?$ c3 ~7 x2 P热切期待中！
回复

举报

zhanghuihbh
发表于 2008-12-14 08:02:08 | 显示全部楼层
过渡曲线的如果不支持倒角触角就没多大实际意义了,因为留剃、留磨滚刀的过渡曲线比较重要，标准滚刀的过渡曲线并不是非常关注。
回复

举报

logxing
 楼主| 发表于 2008-12-14 10:49:11 | 显示全部楼层
这里的过渡曲线功能仅仅是为了2维图输出形象些。如果要做触角的，那就需要用户输入滚刀齿形的所有参数，那就相当于一个带触角的滚刀设计系统。这个不会做到SN3.0里，我会另做一个软件支持任意滚刀齿形的过渡曲线（当然也包括直线齿形滚刀的触角），不过不一定会发布。
回复

举报

lnez
发表于 2008-12-15 16:30:41 | 显示全部楼层
啥时候软件能出来啊
回复

举报

foreverspring
发表于 2008-12-16 19:00:21 | 显示全部楼层
期待！希望能早日见到您的杰作！
回复

举报

rockston
发表于 2008-12-18 08:45:22 | 显示全部楼层
测绘功能很好
回复

举报

zgjxgzlyh
发表于 2009-1-5 11:03:09 | 显示全部楼层
要求增加测绘功能！此项较难，有一定的测绘经验编程要好点！
回复

举报

logxing
 楼主| 发表于 2009-1-5 12:14:29 | 显示全部楼层
原帖由 zgjxgzlyh 于 2009-1-5 11:03 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& N& P! `8 i- \0 n要求增加测绘功能！此项较难，有一定的测绘经验编程要好点！
8 ?2 H+ T! G. M' ^" [( V
你是否经常测绘齿轮，不妨给我些意见。9 b" w# i5 w8 ]  J6 m5 v6 C5 A
目前我已完成的是单个齿轮的测绘功能（支持内齿，斜齿，变位）。输入齿数和齿厚测量值，
4 x9 ^- d0 a* Z% Y$ {根据一些条件输出N组模数，压力角，螺旋角，变位系数的搭配。- X1 S6 u: |. Z; Z* d" n( r) C( R' }
9 _/ [/ v# |, x1 j
现在没有把外径和根径作为输入项，感觉这两个必要性不明显，也就是看一下齿顶高系数和齿根高系数吧。而且奇数齿的时候外径和根径也不能简单的测出来。% i" K0 v& G5 \3 ]8 h/ E

$ A* \5 ?: j2 T; z配对齿轮的齿数和中心距也没有作为输入项，因为直接做的单个斜齿的测绘。关于这个，大家是否觉得有必要作为输入项？
回复

举报

msm2002
发表于 2009-1-6 07:57:28 | 显示全部楼层
原帖由 logxing 于 2009-1-5 12:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
. F  H9 C, R0 j9 K  c' k3 J& c; i, g1 p/ N) c2 q6 C0 F4 M2 R  h
你是否经常测绘齿轮，不妨给我些意见。
8 {2 I# `! C: s( {目前我已完成的是单个齿轮的测绘功能（支持内齿，斜齿，变位）。输入齿数和齿厚测量值，
8 P+ x$ a, x: E5 y1 ~: m根据一些条件输出N组模数，压力角，螺旋角，变位系数的搭配。
4 p1 C$ A8 M3 ^  r7 E1 @) w+ l' Z) b
现在没有把外径和 ...
& @( d( R# Z! S

+ ]$ \- M1 s' Z( ]. I1、现在没有把外径和根径作为输入项，感觉这两个必要性不明显，也就是看一下齿顶高系数和齿根高系数吧。而且奇数齿的时候外径和根径也不能简单的测出来。" g6 k% r1 X3 y+ b3 }) U
奇数齿的外径和根径可以用公式转换为实际值，公式在《齿轮手册》90版中有，齿轮测绘那一章。$ S+ ?) r" R3 g9 {( B: @
这个功能还是很实用的。
% d* I3 m8 N# r$ B% C: z3 u+ {2 l& E7 v( ]( k  k  c
配对齿轮的齿数和中心距也没有作为输入项，因为直接做的单个斜齿的测绘。关于这个，大家是否觉得有必要作为输入项？
( u, k2 U' X* b' ~/ V- O+ J1 L6 G( a5 T% x2、两个齿轮配对测量的话，这个功能就很实用了，我觉得是必要的*-*
回复

举报

logxing
 楼主| 发表于 2009-1-6 15:35:57 | 显示全部楼层
原帖由 msm2002 于 2009-1-6 07:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif. P! T$ w6 `' `9 J4 O. P( Z( s
0 b( D+ a7 L7 y

! Y! V0 T5 f4 l* M5 t. o9 u1、现在没有把外径和根径作为输入项，感觉这两个必要性不明显，也就是看一下齿顶高系数和齿根高系数吧。而且奇数齿的时候外径和根径也不能简单的测出来。
' N7 k2 J! S3 o" G! H奇数齿的外径和根径可以用公式转换为实际值，公式在《齿 ...
) Z! r! k. u9 f  F- v0 {- w

( B( t. B, j4 Q/ U测绘那章我看了一下，关于奇数齿的外径公式是近似公式。而且内齿测绘的时候齿顶圆和齿根圆受过渡曲线干涉，齿顶干涉，插齿刀新旧程度因素的影响一般不是标准的。所以这两个参数是难测而参考意义又很有限。特别是对于搜索吻合的标准模数，压力角的计算来说是非必要的（这是SN3.0的测绘功能主要想解决的问题）。所以这两个参数计划设为可选项，如果用户输入的话就在结果列表里显示齿顶高系数和齿根高系数，考虑到软件界面的简洁也有可能取消这两个参数。
- h3 i1 }/ N( E$ f' _- ?0 d0 k3 _' {3 ~' Y- b6 A" v
对于一对齿轮的测绘问题，我不使用齿轮手册的流程。因为有单齿测绘功能，可以作为两个单齿处理。我的测绘思路是基于单齿测绘的，单齿测绘功能可以自然扩展到一对齿轮的测绘，只需要附加计算变位系数和（这一步不是由中心距计算的），由齿顶圆直径计算齿顶高系数，由实际中心距计算侧隙即可。现在还没决定是否加上齿轮副测绘功能，测绘功能没有计算上的难点，倒是在功能设计上难做权衡，所以打算先发布测试版听听用户的意见再说。到时集中用户的意见一起完成。不过我不准备做太复杂的测绘软件，比如支持多种齿厚输入方式（如大齿轮的固定弦），因为测绘涉及到的计算没有难点，理论上没有太大深入挖掘的价值。
% o. G7 q5 P. n* A) t9 G6 I! N5 E6 d7 A3 T
现在集中精力做齿条齿形与齿轮齿形的互算问题，特别是触角与倒角部分的计算。这个计算的简化版本，即不含倒角触角的齿条的过渡曲线功能会应用在SN3.0上，可能会开放自由设定齿顶R的选项。
回复

举报

logxing
 楼主| 发表于 2009-1-10 02:08:41 | 显示全部楼层

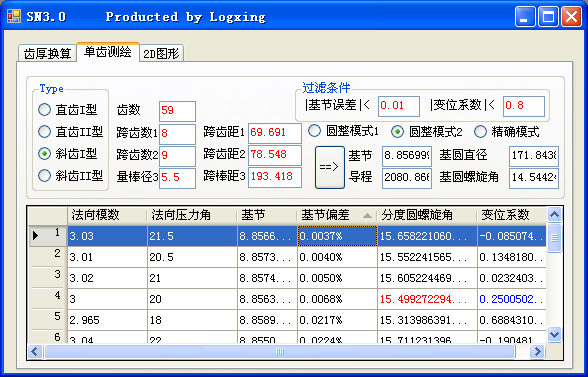

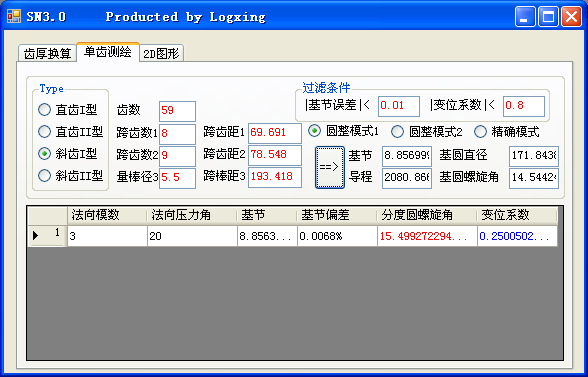

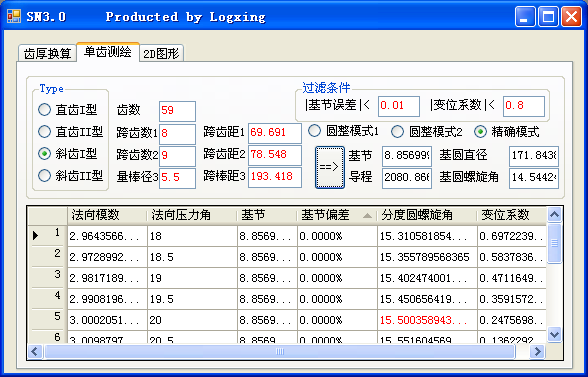

上个单齿测绘功能图先8 ~% O# F2 s! W/ |; v

1

1
: h' G( t$ v0 h

2

2
$ y5 B! Q* B6 ^, h5 n" Y8 v/ V

3

3 * M  p2 |3 Y- D( b' ]. O9 z1 G

2 |$ Q/ }: q3 o1 U/ U0 N关于type：
, i  [- O6 P! \直齿I型--两个跨齿距' i+ Y! ~; @6 z4 }- C( W9 j. E
直齿II型--两个跨棒距
# z6 e: H/ w0 o* T1 N+ t斜齿I型--两个跨齿距+一个跨棒距/ N, T' S0 j$ \
斜齿II型--三个跨棒距7 D) [% R' r9 ^# \. G$ u
& v% j9 y: d# P$ [- b* M8 R2 W. c; ]
关于过滤条件：
  Y1 X+ c% Y9 ]8 U0 [% q程序不会显示基节误差过大以及变位系数绝对值过大的结果，用户可以自己设定这个条件。
0 Z4 n1 c3 e- z. w) V! u* ]* s' \) H0 i% N3 K9 V) G! O
关于模式：8 T! R1 Z& W* H/ v+ E
圆整模式1--从标准模数，标准压力角里寻找结果。
: ~! U3 j; N1 {% n; Z2 ~5 @# F# B圆整模式2--模数按0.005递增，压力角按0.5度递增，搜寻结果。
+ T( t: G$ q% X6 ?  `精确模式--压力角按0.5度递增，计算精确的模数，当前两个模式结果为空时可以使用这个模式。针对非标齿轮。
1 V' {( ~2 ^4 y2 n4 S! v3 W0 \5 |, k8 @* l
其他功能：
, @; w* u; \4 m1 k5 i; O如果分度圆螺旋角接近半整数，程序以红色亮显，见上图。
+ M& h) K# \6 \% G9 p. r% X如果变位系数接近整数/100，程序以蓝色亮显，见图1图2。  U$ N( V' [% _  {! Y% D
" r, V+ y, [2 B( r5 l
程序也支持径节制，而且也支持内齿测绘。
) B1 U/ ^, c/ C7 Z, B6 h0 v正式发布的时候功能和界面可能有变化。
回复

举报

jdk001
头像被屏蔽
发表于 2009-1-13 19:42:14 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复

举报

0836449
发表于 2009-1-15 10:22:41 | 显示全部楼层
楼主软件做得很好，可否和大家分享,不知道什么时候能够推出
回复

举报

gaoyns
发表于 2009-2-15 11:48:39 | 显示全部楼层
加入二维图绘制功能和测绘功能及配对齿轮的数据计算功能,就增大了适用性。
回复

举报

logxing
 楼主| 发表于 2009-2-18 16:42:35 | 显示全部楼层
最近在忙别的项目，一直没做sn3.0。齿条齿形与齿轮齿形的互算完成之后就是DXF输出和三维显示功能。到时候考虑先发布出来，与配对齿轮的啮合计算以及齿轮副的测绘以后再加上，要不战线拖得太长。
回复

举报

人生无憾
发表于 2009-2-23 11:51:40 | 显示全部楼层
楼主还是挺厚道的，支持一下！！
