用CAXA实体做个螺母

pjtl · 发表于 2008-11-26 21:44:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

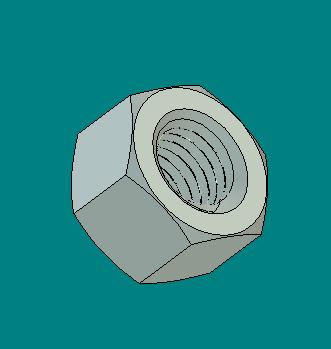

其实用CAXA实体做个真实的螺母也很不易。
请大家看看还有哪里不妥，包括尺寸、齿形等。

boli837 · 发表于 2008-11-26 22:38:34

不错啊赞一个
我都是用实体里的现成的呵呵

guojayu320 · 发表于 2008-11-27 00:29:49

嗯，画法有很多种，可以拿出来讨论下，

pjtl · 发表于 2008-11-27 08:07:11

欢迎交流共同提高

gbq9002 · 发表于 2008-11-27 11:13:17

作的不错，建议把渲染再搞一搞，

pjtl · 发表于 2008-11-28 21:12:38

原帖由 guojayu320 于 2008-11-27 00:29 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 ~0 ~# D# w% n8 U5 j9 H
嗯，画法有很多种，可以拿出来讨论下，

我的做法：1、先做Φ30.5×19的圆柱体，两端倒角3×30度；
               2、用孔类长方体阵列六方；
               3、在打Φ10×19的孔；
               4、按M20螺纹标准做Φ10×22螺旋线；
               5、扫描螺旋线，在草图上编辑标准M20标准截面；
               6、布尔合运算；
               7、去除两端多余的螺纹；
               8、螺孔两端倒角120度。
以上就是我的大致做法，谁还有更简洁的做法请赐教。

hustopen · 发表于 2009-2-16 22:03:35

画的不错。

晨光16888 · 发表于 2009-2-17 14:14:57

不错不错，

哆朵 · 发表于 2009-2-18 07:34:48

我是菜鸟这东西还不知道怎么用

pjtl · 发表于 2009-2-18 08:14:28

不会是不知道螺母怎么用吧？
其实CAXA实体使用并不难，多在这里溜溜慢慢地就会了。

hwgchina · 发表于 2009-2-18 11:46:39

我刚接触实体设计，M20螺旋线不知道如何划，想请教。谢谢

pjtl · 发表于 2009-2-18 20:05:08

点击“三维曲线”在出现的界面中点击“插入螺旋线”，然后按螺纹的要求编辑参数即可。

为生活而努力 · 发表于 2009-2-18 23:56:23

高手啊羡慕中

sunjihappy · 发表于 2009-2-19 09:25:43

学习了谢谢

sunjihappy · 发表于 2009-2-19 09:28:24

我还以为是CAXA电子图版

ZYM100487 · 发表于 2009-2-19 09:59:02

请教孔类长方体陈列不知如何做

ldb1257 · 发表于 2009-2-19 12:48:14

我是菜鸟这东西还不知道怎么用

一个人寻梦 · 发表于 2009-2-20 15:20:21

菜鸟学习来啦！！

liuyiyuan8888 · 发表于 2009-2-20 22:27:41

:lol: :lol: 我也是菜鸟

pjtl · 发表于 2009-2-21 13:10:11

原帖由 ZYM100487 于 2009-2-19 09:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif( Z1 ~2 s) K$ ^9 B0 x& s# R* U
请教孔类长方体陈列不知如何做

如何阵列在资源地图中与CAXA的帮助里面都有介绍。
我是这样用的：
1、在圆柱体端面的中心拖入一个孔类长方体，将孔类长方体的一边调整到圆柱体的中心点;
2、调出孔类长方体的三维球将其移到需要的位置上，按空格键使三维球与其剥离，再将三维球返回起始点；
3、按空格键使三维球恢复原始状态，选中三维球上与要形成阵列平面垂直的手柄，移动鼠标到三维球内，按右键拖动一下后松开右键，在出现的菜单中点击“形成圆形阵列”，在出现的编辑界面中输入参数后，点击“确定”即可。
