[求助] 悬赏帖的附件(已添加实物图照片!)

[复制链接]
发表于 2008-11-26 16:27:06 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
20081126024.jpg 20081126025.jpg
9 K8 o5 s# C5 w" Q1 i" H8 D/ l
7 J  Y0 R) d6 V3 s麻烦版主不要删,因为悬赏贴里无法上传附件,只好出此下策,谢谢!7 z$ f0 d' v$ v* l! F+ I

8 d1 \& a, z: [) R: U& K) c* U[ 本帖最后由 sassyyong 于 2008-11-27 17:02 编辑 ]

JS50-25剪切叶轮.rar

74.77 KB, 下载次数: 91

 楼主| 发表于 2008-11-26 16:29:59 | 显示全部楼层 来自: 中国上海
发表于 2008-11-26 17:12:00 | 显示全部楼层 来自: 中国河北唐山

回复 1# sassyyong 的帖子

为什么不贴个图呢?????????
 楼主| 发表于 2008-11-26 17:34:32 | 显示全部楼层 来自: 中国上海
楼上要什么图?
发表于 2008-11-26 17:52:22 | 显示全部楼层 来自: 中国北京
是得赏点,能看明白图纸的都不是很多。这不是单纯的螺旋非展开平面,前段刀口是5度螺旋锥,后段是R25和R18圆角。背面的刀口还有14度夹角,要知道有夹角就不是直线了,就是说背面的刃口也是螺旋线的。期待着高手。学习了。!!!!!!!!
 楼主| 发表于 2008-11-26 18:52:07 | 显示全部楼层 来自: 中国上海
谢谢楼上好心人,其实那张图画得有点复杂了,明天我弄几张实物图照片来!
发表于 2008-11-27 09:40:57 | 显示全部楼层 来自: 中国北京
能问一句么?您这是干吗用的?
 楼主| 发表于 2008-11-27 17:02:52 | 显示全部楼层 来自: 中国上海

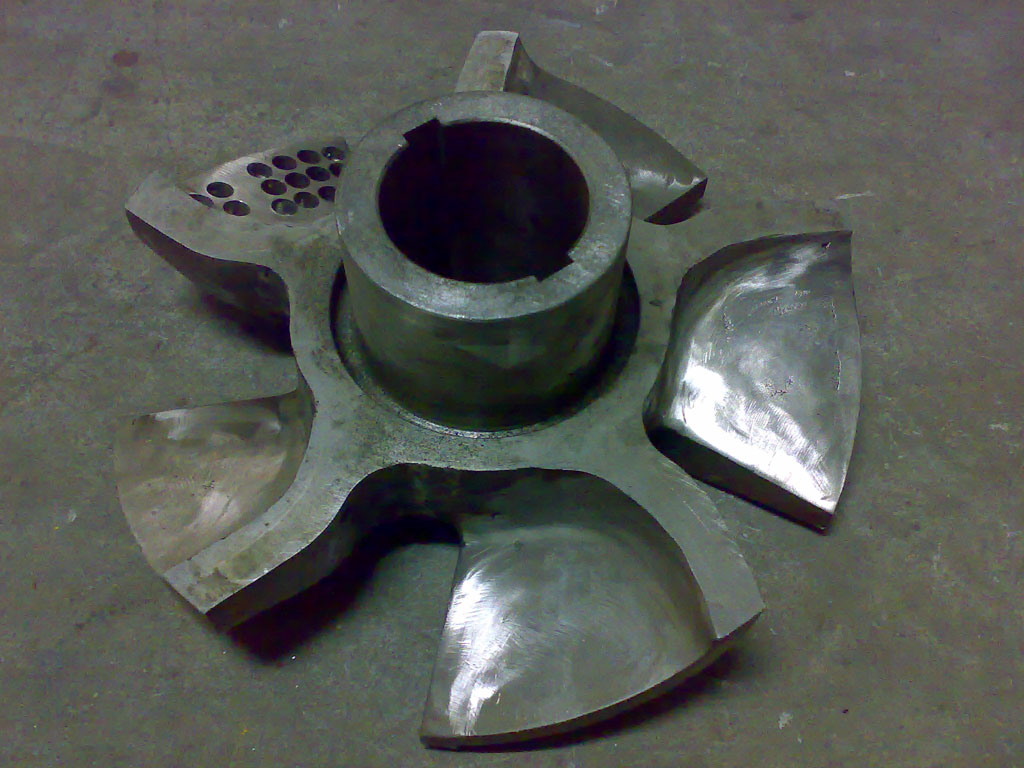

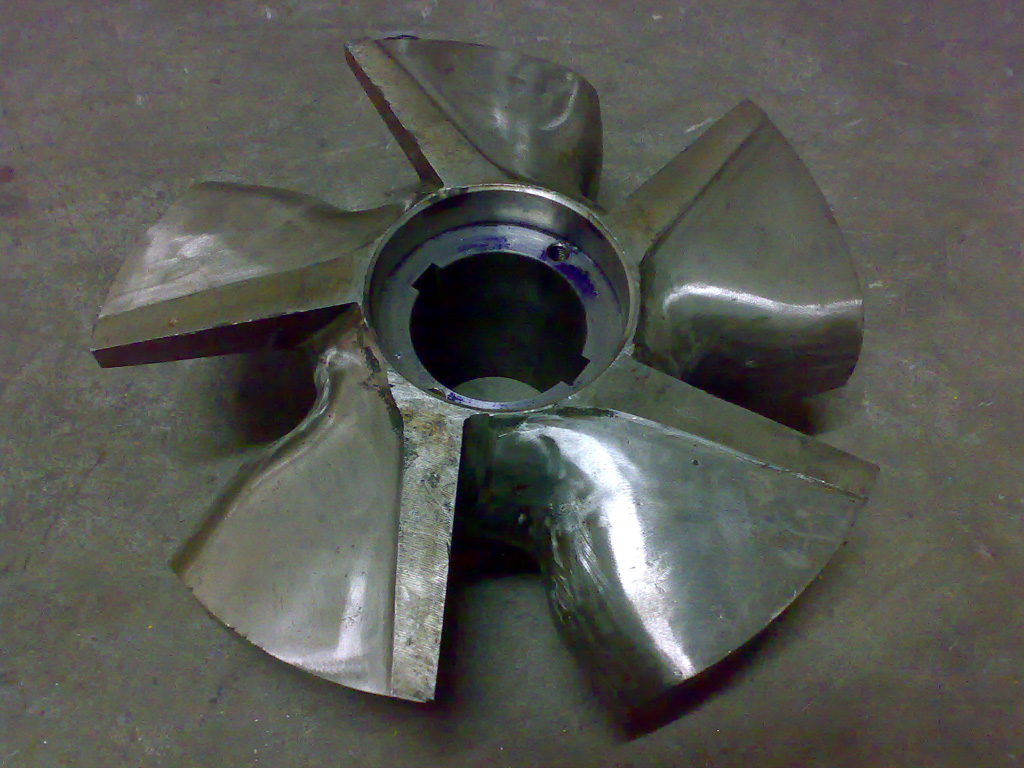

已添加实物图照片!请高手不要见死不救啊!!!! ;) ;)
 楼主| 发表于 2008-11-27 17:07:04 | 显示全部楼层 来自: 中国上海
原帖由 白辞 于 2008-11-27 09:40 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- h/ P' l/ j; v能问一句么?您这是干吗用的?
6 a! b) n# L+ ^& q' W

1 s) s# L9 m" o% |' ?高手好,是一台粉碎机上面的部件!
发表于 2008-11-27 21:16:50 | 显示全部楼层 来自: 中国广西桂林
学习学习,请高手贴个零件图上来吧。攻擂号角已经吹响了
发表于 2008-11-27 21:20:15 | 显示全部楼层 来自: 中国上海
比较复杂,期待高人
发表于 2008-11-28 09:34:11 | 显示全部楼层 来自: 中国北京
一个粉碎机搞这么复杂,昨晚光读你的图就半宿没睡,老婆都怪罪了。早看你的照片早明白了。我SW水平太差,画刀口拉伸困难,期待高手相援。
发表于 2008-11-28 10:49:03 | 显示全部楼层 来自: 中国天津

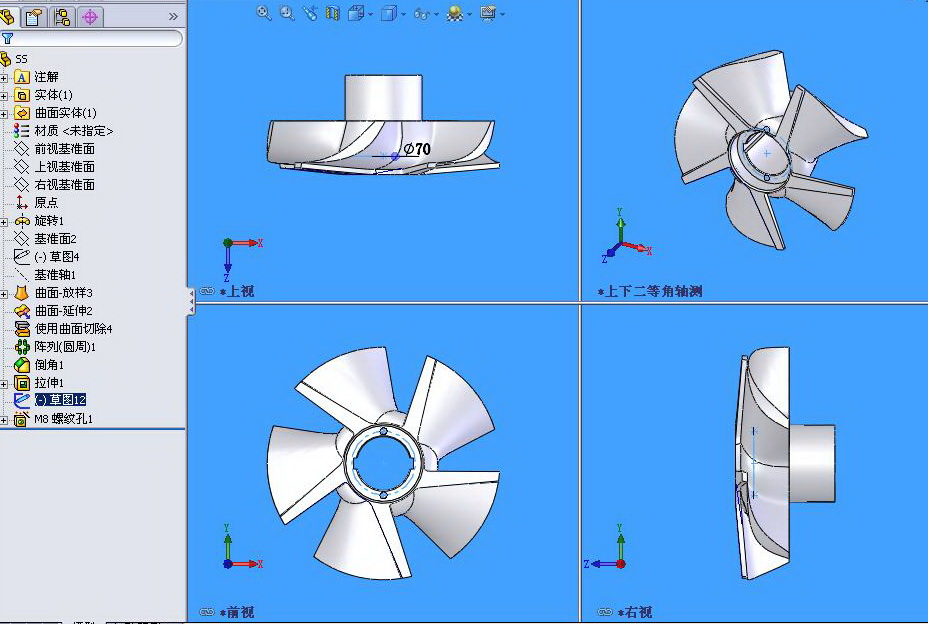

因为时间的仓促,没有完全按照图纸画,只是画个大概意思,提供一个思路吧,抛砖引玉,希望高手提供更好的方法) H/ g& j# a! r
1.生成旋转体7 g+ |7 V! D; n! w$ R# {0 f
2.制作曲面(我这里用的放样)
! X3 `+ D1 p, m% _* ]$ U3.用曲面切除$ r( T- A/ `2 P. M
4.旋转阵列- j7 k; J2 j( ?# C
5.再倒角,打孔等
& `7 |  b, A! o5 ^% T4 p  _0 G! ](不过是用08做的,附件存了个parasolid,不知道07能不能看)# z& x. b, O3 P* f" _
1 y8 A- y5 B1 g# V5 b
2 G( g1 L3 @" Y" J+ v- M[ 本帖最后由 knightxms 于 2008-11-28 10:52 编辑 ]

ss.rar

625.54 KB, 下载次数: 24

08prt+parasolid

发表于 2008-11-28 14:42:40 | 显示全部楼层 来自: 中国江苏常州
与流体机械(譬如水泵)的叶轮差不多 。用SW画只能表示个形状,关键还是入口角 出口角等参数的设置 以前一直用LeadePHCAD软件(立德)来实现核心部件全三维内部流场计算及性能预测 (呵呵~不是做广告啊 ~)
 楼主| 发表于 2008-11-28 18:40:29 | 显示全部楼层 来自: 中国上海
太激动了,太高兴了,太感谢了,特别要谢谢13楼。也要谢谢12楼的好心人,三人行必有我师,有论坛这么多的高手在,我们的SW水平也必将逐步提高!再次感谢! :handshake :handshake
 楼主| 发表于 2008-11-28 18:43:09 | 显示全部楼层 来自: 中国上海
麻烦13楼的老师到那个悬赏贴里去,我好把金币给你!
* @+ h$ X* I( s( X7 ]% N* V% H; Q4 x
(另外麻烦13楼的好心人把附件传上来,我下周去安装SW08); B* v5 U( {3 @9 o- i8 Z" j7 N) y
3 {7 j) a" q: {3 T; |, O
http://www.3dportal.cn/discuz/viewthread.php?tid=616046
$ P* J9 k/ ^1 s# N, M4 O3 }  m7 Q1 d& a! f& z8 p: ?" I  |- y
[ 本帖最后由 sassyyong 于 2008-11-28 18:45 编辑 ]
发表于 2008-12-2 09:31:52 | 显示全部楼层 来自: 中国天津

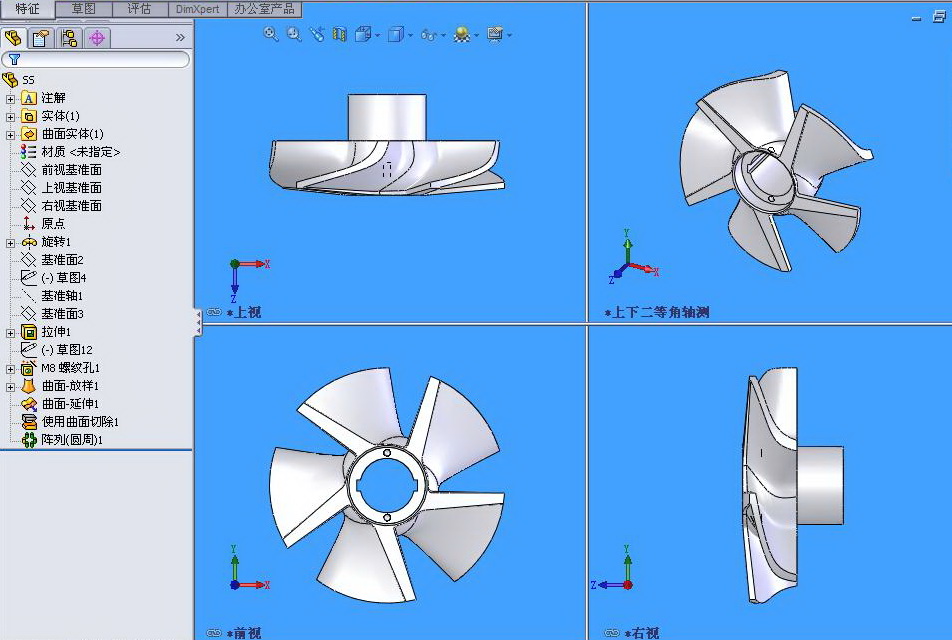

呵呵,又稍微改动了一下,这次更加接近实物照片了,不过尺寸还是没有按照图画,仅作参考 ss.jpg
7 o: C- v/ P, ]0 N: W另外我觉得像叶轮这一类的应该还是给点阵(极坐标)来描绘曲线曲面更合理更准确.- P1 X1 m" M3 K" Y$ }( y
说实话,solid 本身做曲面不是强项,我水平也就到这了0 u" K7 A* h: d0 j- i6 D7 C
/ Z5 ?! a) X  T4 a; `$ d
[ 本帖最后由 knightxms 于 2008-12-2 09:44 编辑 ]

剪切叶轮1.rar

693.68 KB, 下载次数: 31

发表于 2008-12-6 22:28:03 | 显示全部楼层 来自: 中国辽宁丹东

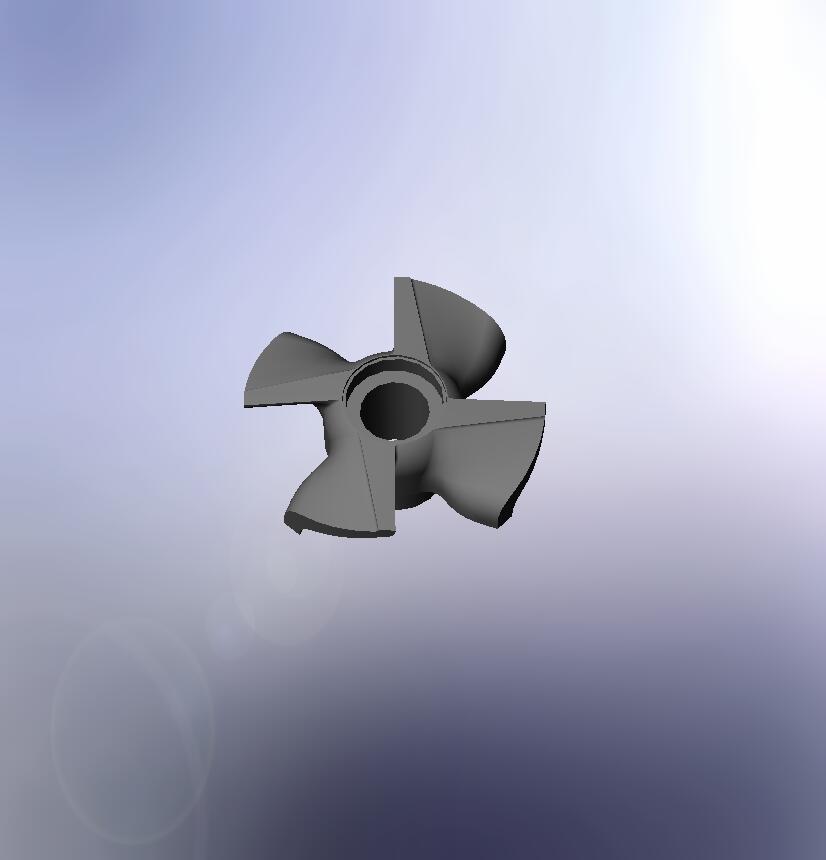

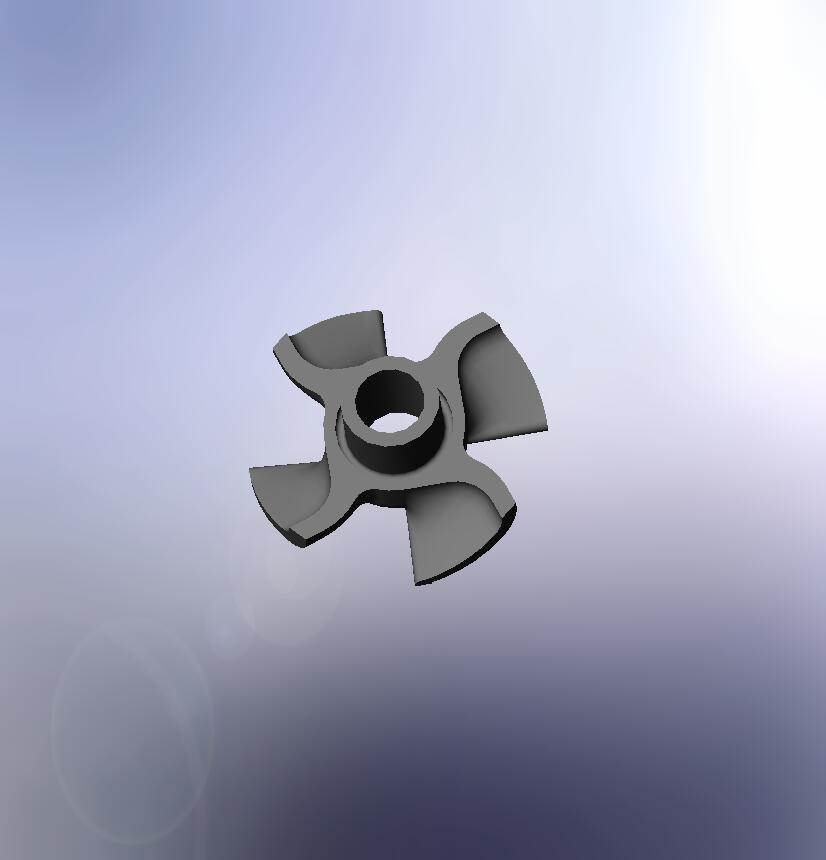

我也没按图纸的要求做。造型不很理想。你将就着用吧。有时间再将放样截面草图和引导线草图调换一下试试。另外该建模中使用了投影曲线做引导线,感觉不太好,看来还是用平面曲线好控制。, a% a( K3 ]" p- K4 E# _7 q
, U9 q4 u3 T4 B0 L3 Y
[ 本帖最后由 wuzhijian 于 2008-12-6 22:31 编辑 ]

剪切叶轮11.rar

714.7 KB, 下载次数: 14

发表于 2008-12-7 11:13:27 | 显示全部楼层 来自: 中国广东江门
晕,这个没那么复杂吧?要扯到高级曲面里去?就算SW曲面再不强做这个也是绰绰有余啦
发表于 2008-12-7 16:33:25 | 显示全部楼层 来自: 中国安徽芜湖
呵呵!不错值得学习
发表于 2008-12-8 09:58:51 | 显示全部楼层 来自: 中国北京
wuzhijian 大师做的应该是准确的,建议拿头奖。因为后面的R角做出来了。
发表于 2008-12-10 19:50:27 | 显示全部楼层 来自: 中国辽宁丹东

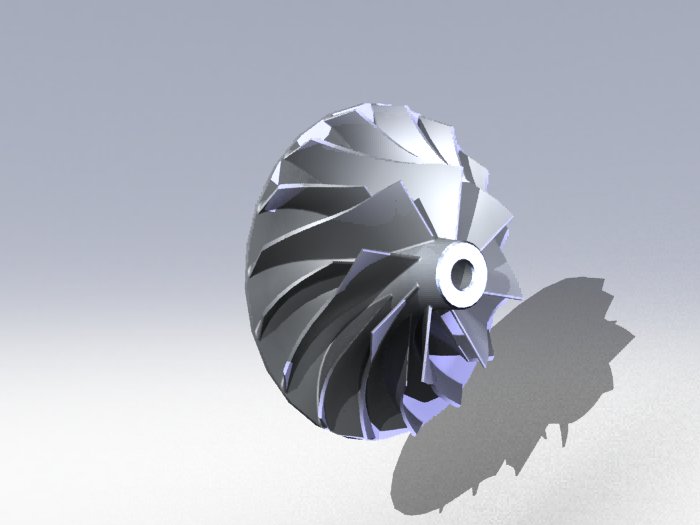

谢谢白辞朋友的吹捧。对各种叶轮叶片建模的学习是非常实用的!
1 n% F6 H8 C  d+ C# S! n* z. o7 {" s* d& g
[ 本帖最后由 wuzhijian 于 2008-12-10 20:13 编辑 ]

压轮.rar

1.02 MB, 下载次数: 35

涡轮.part1.rar

1.43 MB, 下载次数: 34

涡轮.part2.rar

235.66 KB, 下载次数: 24
