[已解决] 实体设计转工程图后如何做旋转剖视图?

[复制链接]
发表于 2008-11-3 23:25:26 | 显示全部楼层 |阅读模式 来自: 中国山西临汾

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

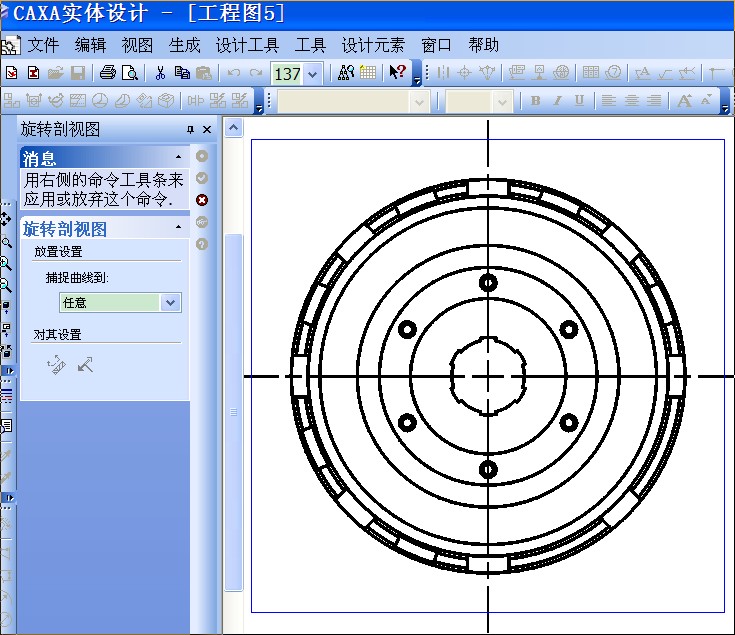

在实体设计里画了一个零件,转到工程图环境希望做出零件的旋转剖视图,可是选“旋转剖视图”后(如附图)不知道如何选择剖视曲线,请知道的朋友指教一下。! z: o2 q! N7 ]# K
发表于 2008-11-3 23:46:50 | 显示全部楼层 来自: 中国四川乐山
这个简单~ 直接用直线画出你要旋转抛的角度~然后点确定OK了
 楼主| 发表于 2008-11-4 08:13:01 | 显示全部楼层 来自: 中国山西临汾
原帖由 ayuanbinz 于 2008-11-3 23:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ ]6 a' h6 ~; V2 v5 D% B这个简单~ 直接用直线画出你要旋转抛的角度~然后点确定OK了
- S' d1 K1 j: G5 p8 ?3 U
你说是在电子图板里画旋转剖视图吧?我说的是实体设计里的工程图,剖开后的视图自动生成剖面。电子图板里好像不可以吧。
发表于 2008-11-4 09:20:23 | 显示全部楼层 来自: 中国浙江宁波

回复 3# sxlfr 的帖子

看看这个就知道了:1 x0 s9 H7 T7 x7 v6 G9 ^( E; o
http://www.3dportal.cn/discuz/vi ... &extra=page%3D5
 楼主| 发表于 2008-11-4 14:18:53 | 显示全部楼层 来自: 中国山西临汾
感谢冬虫版主的视频教程。还是视频教程好,看着视频教程学的快。$ k; J0 A& ^1 y" q2 Z) W

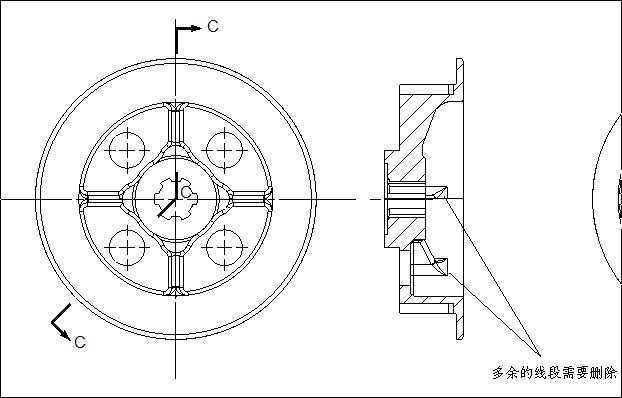

再请问,如何做剖面图,或在工程图上修改图线(如裁剪、删除多余的线段)。
+ K; e6 R% l' v/ Y% |/ p7 ~ 删除.jpg $ t3 X9 A' Z/ O

" }# X5 K( D& X  E2 a, X  b. h[ 本帖最后由 sxlfr 于 2008-11-4 14:39 编辑 ]
发表于 2008-11-4 18:16:52 | 显示全部楼层 来自: 中国浙江宁波

回复 5# sxlfr 的帖子

目前实体工程图中生成的图线是不能编辑的,要想对试图进行编辑最好还是导入到图版中进行,既快又省事。
发表于 2008-11-5 07:58:11 | 显示全部楼层 来自: 中国广东佛山
原帖由 dongchongxiacao 于 2008-11-4 18:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ h$ T4 `% [) h& F6 v+ z- W! n
目前实体工程图中生成的图线是不能编辑的,要想对试图进行编辑最好还是导入到图版中进行,既快又省事。

! O# |- t& A% h$ Y. v" d9 D! q' v% b' t  t& k. |
: q& c: r+ Q4 x2 Q
4 f( N9 I. r! D. a" ?$ z
老兄:我一直也是导入到图版中去的。一直期待实体的工程图能像图版一样好用
发表于 2008-11-5 08:15:41 | 显示全部楼层 来自: 中国浙江宁波
原帖由 小贾师傅 于 2008-11-5 07:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' v# r& L5 S9 z1 f8 p$ o% K: ]3 W1 P& i; f
% B; i6 x) ~! d* j
6 Y) _7 U( t6 P" N0 d: v3 j
, l( S  `- I3 i' q0 t
老兄:我一直也是导入到图版中去的。一直期待实体的工程图能像图版一样好用

* K# C. Z; g. S2 P. ^在参入r3测试的时候我就提到过这个问题,caxa公司说好像实现这个程序不太好办,因它不像图版只是做两维图,在实体中工程图与三维联动,修改程序比较麻烦。期待09版有重大的突破。
发表于 2008-11-5 08:32:13 | 显示全部楼层 来自: 中国广东佛山

回复 8# dongchongxiacao 的帖子

这么说来,我一直期待的2009还是没有什么大的进步了。
; D5 h7 |: O* h( w, n1 o' ]( I. x/ V5 X8 q' {9 T
因我认为,三维实体——二维平面的联动,对于产品初期的设计相当重要,对于没有定型的产品来说,可能会有许多的改进。如果能够三维实体——二维平面的联动,那么会大大减轻设计人员的工作量。  k7 ?( Z  @" c4 S7 A3 v- v3 f
虽然现在图版和实体也能关联,做平面图还好,如果是轴测图或是用户自定义角度视图,实体的零件轮廓在图版中投影出来,标注时不能真正反映出零件尺寸,需要人为修改。  }6 B8 a+ V5 T1 T& k, E! I- x
好麻烦。
发表于 2008-11-5 08:57:20 | 显示全部楼层 来自: 中国浙江宁波
原帖由 小贾师傅 于 2008-11-5 08:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif
/ n& B0 h, w) D- e- m这么说来,我一直期待的2009还是没有什么大的进步了。
6 m4 l0 ]! o  {* K) \7 ^) F8 Z& w) p4 f. v0 N$ }$ T3 `# d( m
因我认为,三维实体——二维平面的联动,对于产品初期的设计相当重要,对于没有定型的产品来说,可能会有许多的改进。如果能够三维实体——二维平面的联动 ...
, O$ f8 u) x4 H) E. _9 R( R
r3在两维绘图功能上有所加强,三维球和双击零件进行编辑都有改进,特别是利用三维球可以实现不同面上生成复制或链接的孔,这个功能倒是挺不错的,具体新增项目可以看看下面的说明。至于2009好像换了模样,只是说程序是重新编写的,具体咋样也在期待中。

实体设计2008r3新增功能说明.rar

34.57 KB, 下载次数: 8

 楼主| 发表于 2008-11-5 10:21:58 | 显示全部楼层 来自: 中国山西临汾
原帖由 dongchongxiacao 于 2008-11-4 18:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif" }! ]4 c5 _/ E
目前实体工程图中生成的图线是不能编辑的,要想对试图进行编辑最好还是导入到图版中进行,既快又省事。
  O# n; E+ N' K% e/ k
实体中工程图与三维联动可以理解,不知道其它三维软件解决这个问题没有。不过学会用这种方法保存工程图后到图板里编辑二维图,解决了图板不能安装“数据接口”的问题,就是说不必一定安装“数据接口”了。
 楼主| 发表于 2008-11-5 14:18:23 | 显示全部楼层 来自: 中国山西临汾

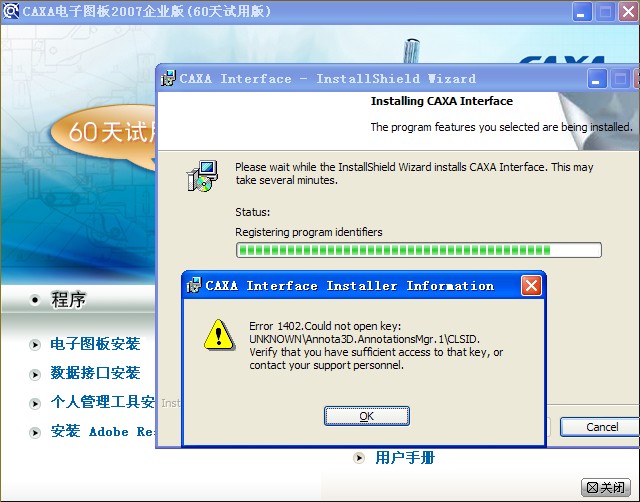

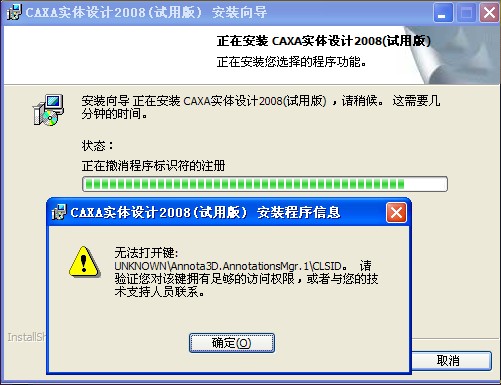

回复冬虫版主,我将电子图板2007和实体设计2007全都卸载,清理了注册表然后重新安装。安装电子图板2007后接着安装数据接口,可是快到结束时提示错误(如附图1)。又试着安装实体设计2008,也是到快结束时提示(如附图2)。只好安装实体设计2007,正常安装了,可数据接口还是不能用。请问这是怎么回事?$ ]0 b; J7 S9 ~$ l7 D: G% M& C
附图1
) C2 P, C/ U) j) c  G5 n 2007.jpg
" `2 |$ ^# o1 B5 P: ^附图2
) z8 D, D- G' S, m 2008.jpg
发表于 2008-11-5 14:49:05 | 显示全部楼层 来自: 中国浙江宁波
问题是你想实现那些功能非要安装数据接口,图版的数据接口我是不安装的。如果单单思想在图版中导入实体零件,那个接口不安装同样可以导入。造成无法安装的原因还是在系统中残留有老板本的一些信息。最简单的办法就是重新安装操作系统,以全新的系统来安装,一切都可以解决了。(用ghost 安装一个操作系统就几分中到十几分钟的事)
 楼主| 发表于 2008-11-5 15:06:46 | 显示全部楼层 来自: 中国山西临汾
谢谢冬虫版主,重新安装操作系统,还要安装所有应用软件太麻烦就免了,不过学会了从实体转工程图,再到图板里编辑工程图也达到三维转二维目的了。
发表于 2008-11-5 17:01:31 | 显示全部楼层 来自: 中国山东泰安
13楼的兄弟,可以在注册表里搜索CLSID,把所有的这个都删掉就可以安装了.
 楼主| 发表于 2008-11-5 17:24:49 | 显示全部楼层 来自: 中国山西临汾
原帖由 jdx00223 于 2008-11-5 17:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif, T3 f: d8 l7 z; d
13楼的兄弟,可以在注册表里搜索CLSID,把所有的这个都删掉就可以安装了.
) e5 B3 i9 o+ J) N  q9 t
请问,已经安装了图板2007和实体2007,还可以删除注册表里的CLSID吗?大概查找了一下注册表里有几千个CLSID,查找按F3手都累了,全删除起来可有点难度。
) m7 B+ b8 |$ o- H- I& X8 Z. o  n
, U9 y7 k5 |" }4 {7 {1 H/ N7 E5 ]' U[ 本帖最后由 sxlfr 于 2008-11-5 17:46 编辑 ]
