请那位CAD三维高手帮帮忙！

bwxf2008

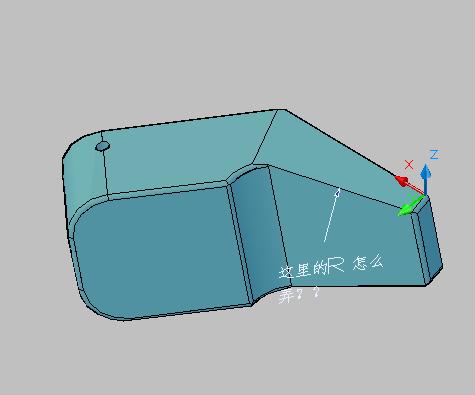

大家好！我是新来的，以后请多多关照！我画了张图其它的R多能出来，就这里出不来，想来想去也不知道为什么？
请那位CAD三维高手帮帮忙！

hbzyzyc

你选边线的时候，选择链就可以，最好传原图上来比较好

sz_cxj

能不能详细点，R是开洞洞还是倒角？
开孔如果是用实体画的就直接用差集就OK了

kunke

直接用倒角命令,根据它的提示
命令: f
FILLET
2 F, c% A  r# ~4 x# H当前设置: 模式 = 修剪，半径 = 0.0000
0 k. p2 j! a+ b+ n, ?5 ]* k选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r
$ O  b% }* I' Y( W# a指定圆角半径 <0.0000>: 10
- ~, O9 g9 f0 q
6 t( G1 ~  ^9 a: b3 W4 ?: `$ j选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
) d; J# S: K, V" p5 c; P. B# S- ~输入圆角半径 <10.0000>:
( Q- v1 P1 Z, V选择边或 [链(C)/半径(R)]: c

- W4 `' }8 h$ {; L1 c& M选择边链或 [边(E)/半径(R)]:Enter
2 t# [( u8 D5 W# {已选定 1 个边用于圆角。
