轴上如何加上外螺纹？

cjb_2001 · 发表于 2008-9-5 10:58:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

在轴零件上如何加上外螺纹？像内螺纹一样，在工程图上自动用虚线表示螺纹。

hbzyzyc · 发表于 2008-9-5 11:17:24

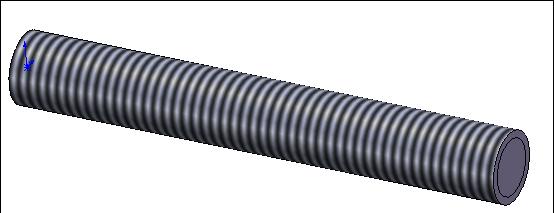

是不是要这样的效果

gdhgdh · 发表于 2008-9-5 11:33:59

插入→注解→装饰螺纹线

my3dw · 发表于 2008-9-5 13:37:34

不错,以前没发现,很实用

asdolmlm · 发表于 2008-9-5 14:06:55

请教内、外螺纹的画法
http://www.3dportal.cn/discuz/vi ... =%CD%E2%C2%DD%CE%C6

另外楼主求助前，先搜索下比较好。

asalixiang · 发表于 2008-9-5 15:18:36

全是恒定螺距的~~要是可变螺距呢~~两条螺旋线很难连接起来~~因为起始角度很难把握~

dqhhero · 发表于 2008-9-5 15:58:51

原帖由 hbzyzyc 于 2008-9-5 11:17 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 i6 J4 N, M( x. g3 }: d- _
966197' E# u& d2 t# |! O4 y2 q1 D
是不是要这样的效果

这个效果是怎么做出来的，能否上传个源文件，谢谢了。

qqqwww11 · 发表于 2008-9-5 16:59:30

上面的，那样的效果，就是装饰螺纹线呀，有源文件不说，你也不知道，就是一种效果

19720205 · 发表于 2008-9-5 17:01:38

扫描,切除.

孙士和 · 发表于 2008-9-18 20:14:37

用装饰螺纹线,在选项里注解显示里要匀选高亮显示装饰螺纹线

wendyfighting · 发表于 2008-9-19 09:52:29

學習了
以前只知道從一側會直螺紋線，呵呵

323 · 发表于 2008-9-19 10:07:08

用装饰螺纹线就号了，不占内存的
