工程图标注问题？

LXM901 · 发表于 2008-9-5 09:16:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用SW作工程图，有下列问题：
1、如何调整主尺寸与公差，尺寸与尺寸线之间的间隙？在UG里可以很方便调整，而SW里不知怎么做？
2、注释中字间距、行间距怎么设置？
3、直径小于8的圆标注直径时，是圆周标注，而不是水平或垂直标注，尺寸箭头只能显示单侧，而不是双侧箭头，看起来像指示或引出标注，这与GB不符，如何解决？

以上问题望高人帮忙解答！

不胜感谢！！！

gaowengang · 发表于 2008-9-5 10:19:02

以SW08为例:
在选项---文件属性----出详图里面设置所有图纸参数。你可以从里面多找找。间距可以改，但是没见过怎么调整主尺寸和公差间隙，默认的不好吗？

字间距在注解字体-----注释里面修改，行间距也不知道。。。。

第3个问题，在尺寸页面，箭头这个框子，把“显示第2端向外箭头”打钩。
做好的东西存成模板，画图的时候先调用，要不然每次都得改了。

我刚用SW不久，认识很浅，希望这些可以对你有帮助。

panda168 · 发表于 2008-9-5 12:17:17

在SW07里：工具－－选项－－文件属性－－出详图：
－－尺寸：可以像在CAD 里面的标注样式一样，设置相应的尺寸。
－－注解字体:可设置注释内容。

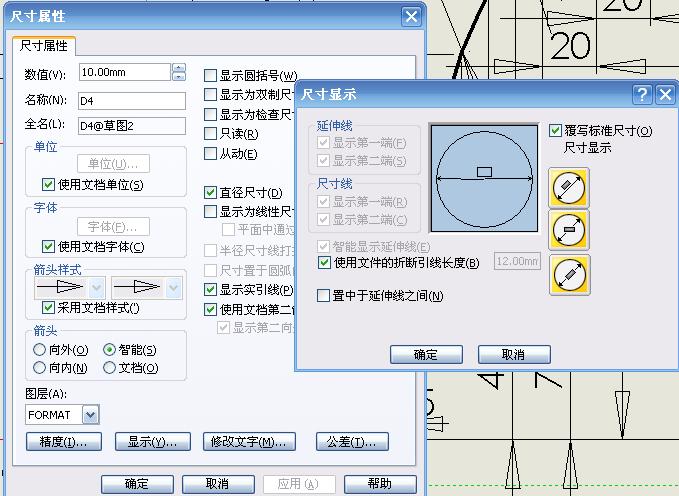

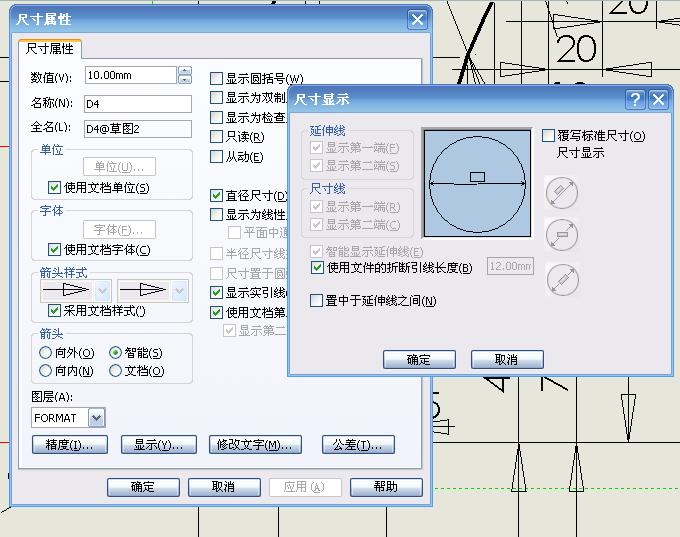

选中自己标注的尺寸，如图所示：更多属性－－尺寸属性－－显示－－勾芽瞻妆曜汲叽纭保Ω媚艽锏侥阆胍男Ч

cqyym · 发表于 2008-9-5 23:13:14

路过!友情顶贴!
请楼下高人指点!
