[已答复] SOLID 转CAD问题

[复制链接]
发表于 2008-8-28 22:46:09 | 显示全部楼层 |阅读模式 来自: 中国重庆

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

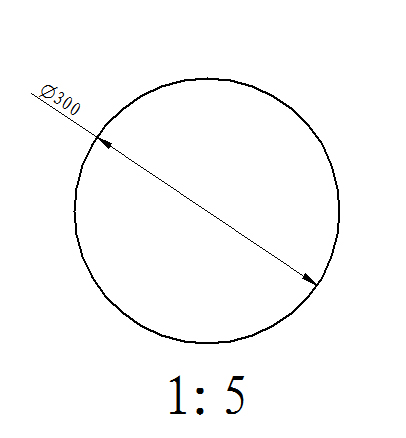

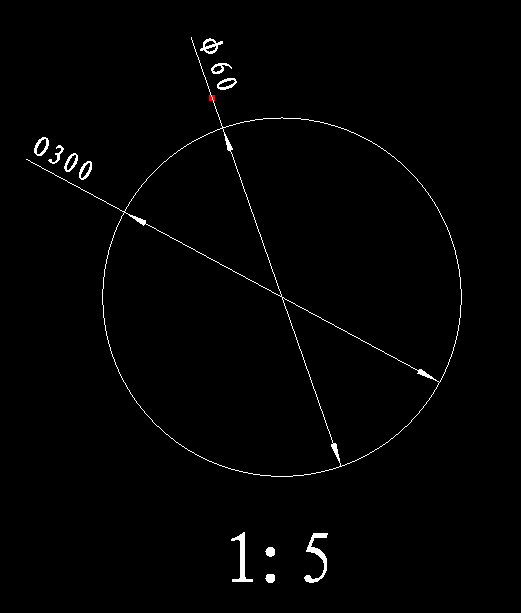

在SE中出的图不是1:1的,如图1中直径300。 1.jpg 2.jpg 转为DWG格式后,实际值只有60,图形实际尺寸缩小了,只有60,如图2。要做线切割时还得放大5倍,要不先在SE中设为1:1再出图。很不方便。不知有什么办法让转成的DWG图形和尺寸标注一致。在UG里出的图都能做到一致。请高手指点。
发表于 2008-8-28 23:05:26 | 显示全部楼层 来自: 中国天津
有一个设置你没有选择,我一会给你截图!
发表于 2008-8-28 23:25:38 | 显示全部楼层 来自: 中国天津
特别制作一个教程!
$ Y. t9 {  V4 f* ?

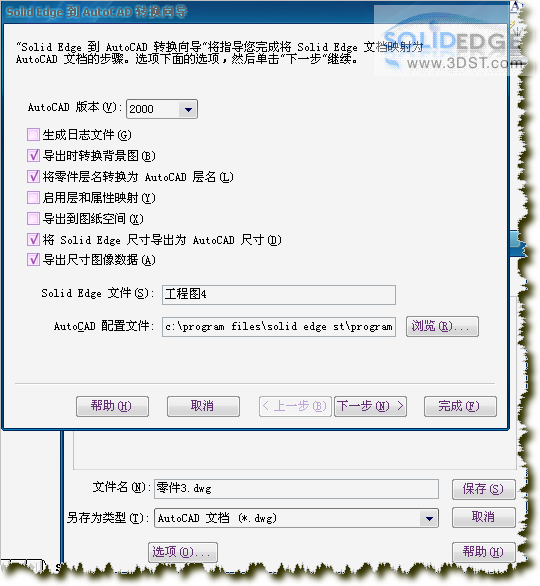

. g! y1 ]3 r, j  K0 }' _1. 打开solidedge另存,选择存为dwg ,然后点选项,基本上没有什么改动,可以下一步了) ?# Z# u& H, B- z, M+ o, }
0 J0 |  S# L0 e& E$ p( t# E# i8 m  d6 r6 ~9 i& d5 a

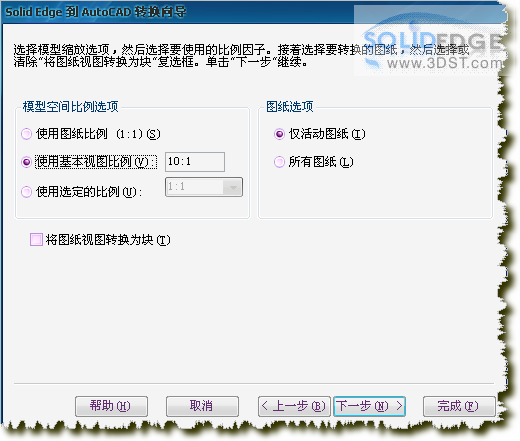

2. 下一步 ,这是最关键的一步, 默认选项是 使用图纸比例1:1 ,要改成第二个 使用基本视图比例 # D  o# M2 ~  z' f. {4 s& e

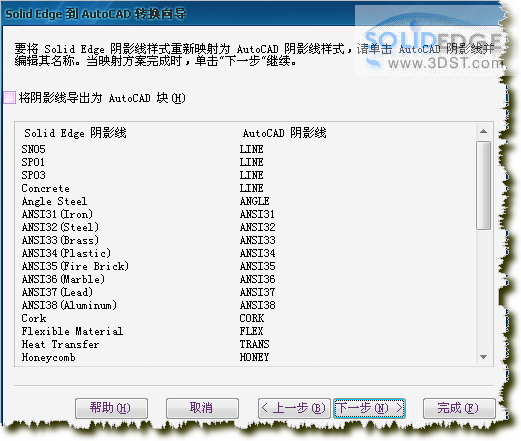

下面还有一个选项就是将视图变成块,喜欢用块的就勾选,不喜欢的就 不勾选,我不喜欢用所以我一般不勾选!这个选项看个人喜好了!
4 i8 d+ w1 o0 k3 L, u7 Z( F% V% J& A& l) h
2.PNG 2 v$ b& \: Z8 E- G2 ]

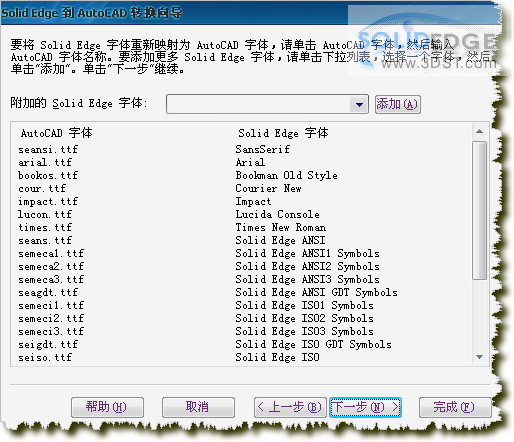

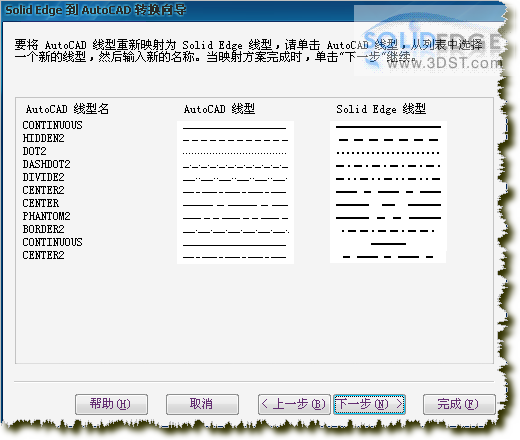

- o9 f3 h0 t5 b3.剩下几步都是下一步,设置就看个人喜好了没有什么特别要求可以不改动
4 W  P+ S# N0 Z$ q8 ]! ?$ T2 ~& v/ g& r/ j( s5 I$ c8 @7 i
% u# j1 ?( u) z& |& H, c 5.PNG

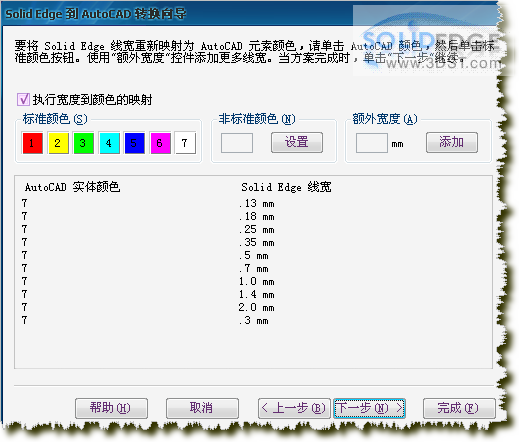

* s: d0 S' U7 m! t, B 6.PNG 7 w, \- j* }* c+ c) q

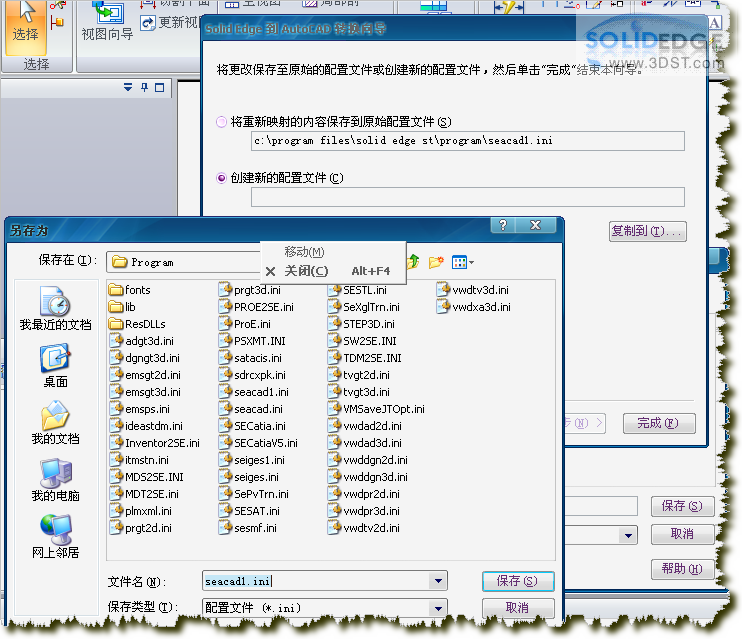

4.到最后一步了 如果你原来设置过dwg的选项,你的保存文件seacad.ini已经被改过名字了,就可以直接点完成了

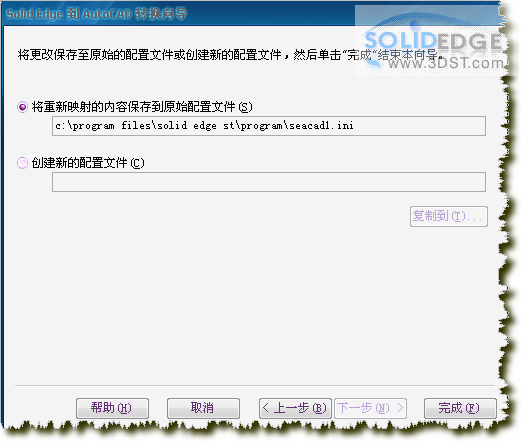

8 C8 f/ n6 F9 Y/ T2 [; g如果没有从来没有设置过dwg选项,那么你就需要点第二个创建新的配置文件,然后点复制,然后给seacad.ini改成seacad1.ini或者其他名字就可以了,点完成结束。/ r7 P, s/ e' O, }" L! G
6 X: T8 G4 a5 V% \( O 8.PNG
4 X5 k4 z$ ^6 |( Q1 ]: S  T5 P' Gok,这样你保存后就行了他会根据你的比例自动变成你要的尺寸比例!
. j* v, e7 U2 S/ i: ?' a3 }: M7 T, H9 x  M
SolidEdge空间论坛特别制作!
发表于 2008-8-29 00:08:22 | 显示全部楼层 来自: 中国天津
对这个问题的补充,有人说,如果第二步选择第二个选项的时候5 j) _" @$ B# ?( }: Y3 X
转换的CAD图在打开时呈死机状态,如果装配体中有管路设计,且数量教多、形状罗嗦、尺寸较长(5位数以上、mm单位)。
, X2 [$ D/ {1 Y/ h$ I7 q$ o
: W! g5 w% ~. A% s# ?所以尽量在你放置工程图的时候修改比例为1:1 如果实在不想这么做,或者做的时候忘记了( P. A! z; l# Q% Y2 o9 X, \0 u
' F: u+ S- ^. B+ Y" {% N
那么还有一个办法7 y6 z# h5 x* C, ?' u$ G0 A

! P$ O6 {1 Q0 R/ B. A' z$ I拿这个做例子,我用se画了一个图,工程图使用比例是10:1
) h- B/ G( C$ a, M+ }9 S! N+ F, W" l
9.PNG   p( ^* K' F8 B% m+ c3 a0 x

% p) |% Q" U2 u5 _: L+ E保存为dwg,按照10:1的保存的
& G5 k' l+ A, c& l6 ?8 ?0 @: w- T

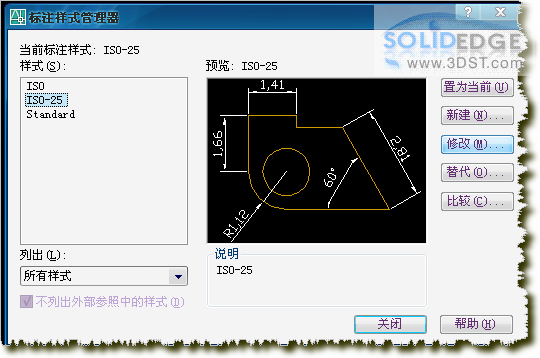

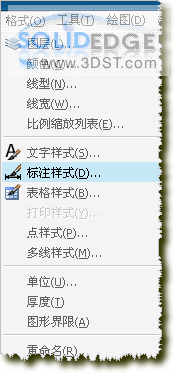

1.然后打开autocad  的格式  里的标注样式
: c: b+ Y  l+ Z' d$ b  p; V; H3 E- V* J' Z1 P9 Z( Y' Q; J" g  n
# [! A' i8 Q- @! i7 c5 V2 V! L8 f2 T7 q+ v! q  n' ?0 w& i% b
2. 点修改" z& ^: D8 J2 b" H" z
; z0 i. z) d7 e# y4 p6 G" B

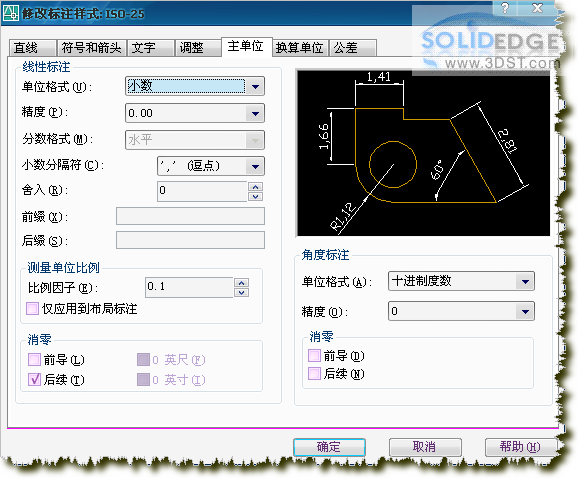

2 ]3 Y) F# ?: [$ }  W0 a7 h5 e3 @3.  找到主单位 修改 测量单位 的比例因子为0.1(因为se的比例是10:1所以autocad比例正好相反)
" {& e2 D( n! v' L+ X5 W* p 12.PNG
, z0 ]' t+ B; r* m 13.PNG
! O) w& [. A9 F) u4 [2 X' x) G7 E% H" y% O4 j5 ?
结束,这样autocad显示就正确了!这也算是曲线救国吧

评分

参与人数 1三维币 +5 收起 理由
heyantian + 5 应助

查看全部评分

 楼主| 发表于 2008-8-31 20:44:17 | 显示全部楼层 来自: 中国重庆

回复 4# 的帖子

非常感谢!!!! :handshake
发表于 2008-8-31 22:49:12 | 显示全部楼层 来自: 中国天津
还有一个说法,就是用比例放缩,用一个尺寸作为参照,然后进行比例放缩!
发表于 2008-9-1 13:50:19 | 显示全部楼层 来自: 中国北京
感谢精彩答复, :loveliness:
发表于 2008-9-5 08:07:05 | 显示全部楼层 来自: 中国山东威海
回答的很详细,总有办法解决啊,高手
发表于 2008-9-7 14:40:41 | 显示全部楼层 来自: 中国河南洛阳
上面的都是高手,看来安还要学习
发表于 2008-9-18 15:05:34 | 显示全部楼层 来自: 中国浙江嘉兴
为什么我的V19转CAD的时候有个别尺寸不对呀9 e+ h$ _& |. }" |( D+ c. t
你们大家的V19有这样的现象吗
发表于 2008-9-19 12:37:28 | 显示全部楼层 来自: 中国天津
回复楼上,因为你没有设置dwg选项,应该把单位换成mm,默认的都是英寸!
发表于 2008-9-19 22:50:46 | 显示全部楼层 来自: 中国上海
谢谢,是好东西!
