OSD画扭簧

louis6530 · 发表于 2008-8-27 08:40:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题：请看附件

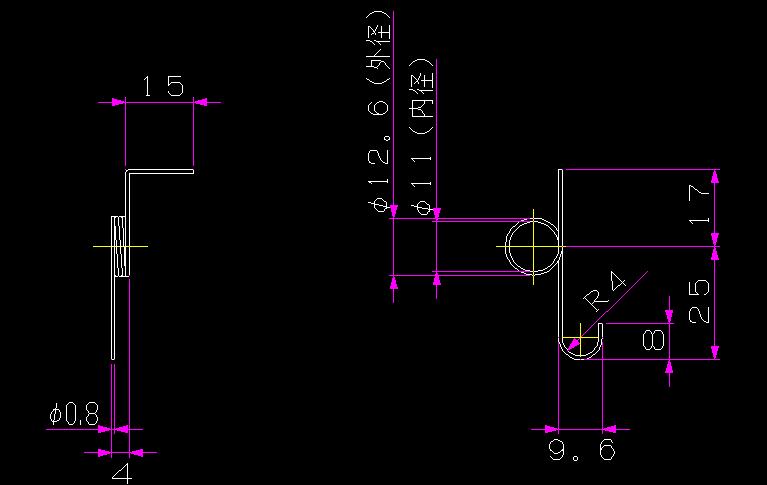

请OSD高手能指点一二啊。画个如附件一样的扭簧

TEST-STEVEN · 发表于 2008-8-27 09:22:45

左旋,还是右旋.
节距还有圈数.....
你的图是用第一角法,还是第三角法.不然做出来都是反了哦

louis6530 · 发表于 2008-8-27 09:48:35

左旋扭簧，圈数为5圈，视图为第三视角。节距嘛应当是0.8
左右的关系，不是很重要，我就想知道全部画出的方法
谢谢

louis6530 · 发表于 2008-8-27 10:07:30

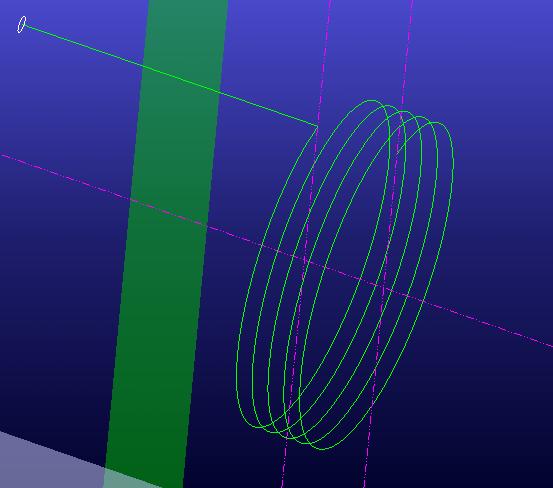

画了一点，好像不能继续了
我的步骤是第一步：3Dcurve——Spiral/Helix绘制出弹簧曲线（扫描线）
第二步：新建平面，绘制截面
第三步：使用Sweep扫描命令
结果我的扫描线提示不能有相切。

TEST-STEVEN · 发表于 2008-8-27 10:54:26

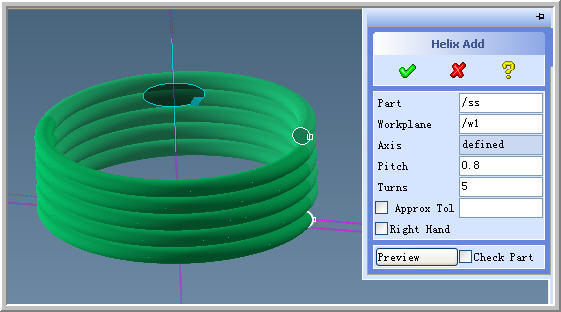

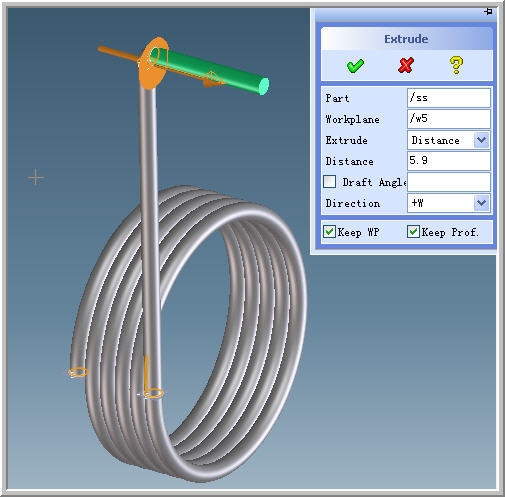

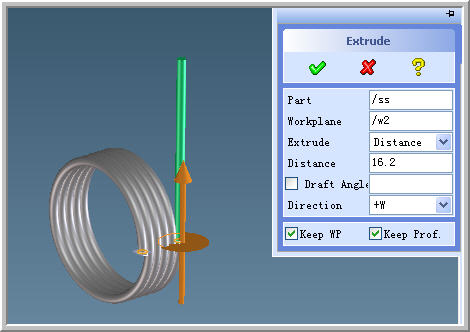

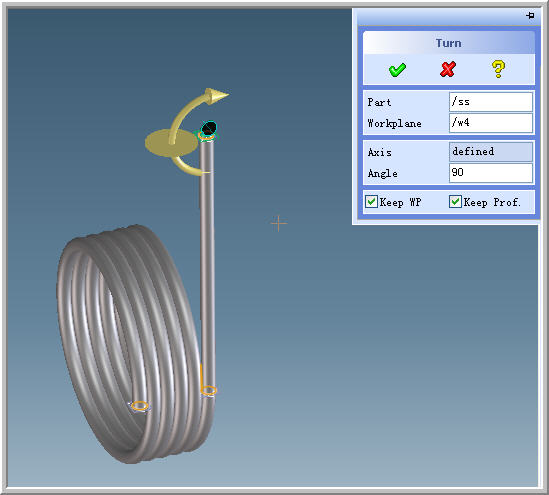

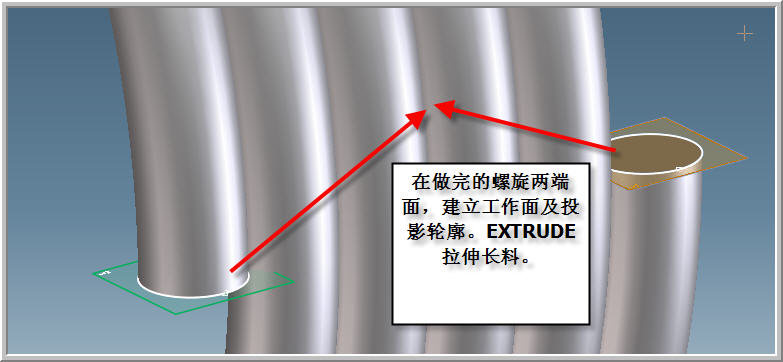

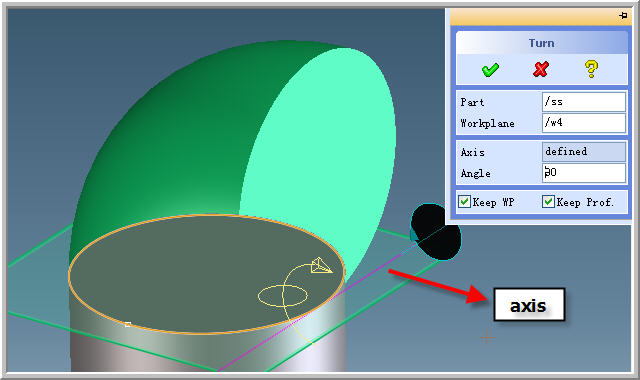

如下图,用到的命令是,HELIX-EXTRUDE-TURN.

[ 本帖最后由 TEST-STEVEN 于 2008-8-27 10:58 编辑 ]

louis6530 · 发表于 2008-8-27 11:04:11

谢谢噢！
看样子不能一次成型啊，呵呵，之前我是想一步到位的，就是先画扫描线，再画截面。然后用Sweep命令。结果就发生我上图画的那样。

不过好像与结果还是差了点啊，扭簧的一端是直的，
剩下不是还有一个圆弧型的吗？这点呃……还是用扫描完成么？
原来还在继续啊，不好意思还没看完
嘿嘿

[ 本帖最后由 louis6530 于 2008-8-27 11:05 编辑 ]

louis6530 · 发表于 2008-8-27 11:45:58

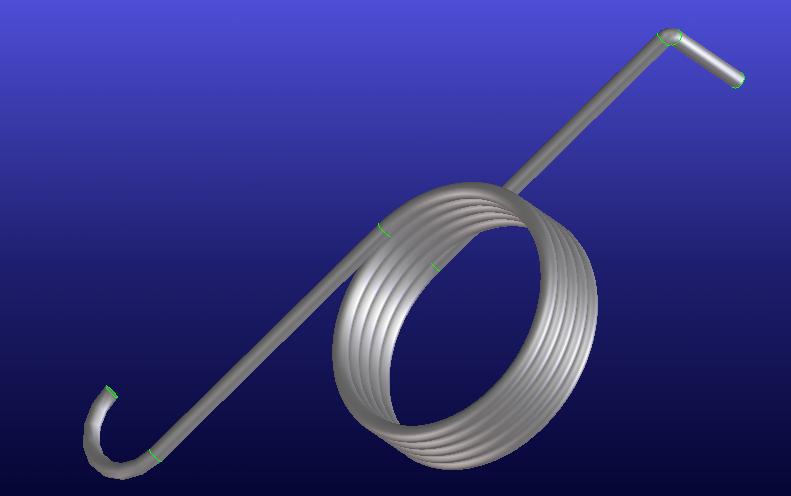

贴个最终结果出来

最后那部分用一个Sweep命令就可以完成了

TEST-STEVEN · 发表于 2008-8-27 22:05:44

原帖由 louis6530 于 2008-8-27 11:04 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 b* ?" w# Q5 z' a5 Y0 i9 e谢谢噢！
% v5 Q8 i" K$ [! d4 `: h, L9 T看样子不能一次成型啊，呵呵，之前我是想一步到位的，就是先画扫描线，再画截面。然后用Sweep命令。结果就发生我上图画的那样。3 j$ e3 z# ^6 Y: I( A
不过好像与结果还是差了点啊，扭簧的一端是直的，$ F1 y$ u9 h! l% h% e R
剩下不是还有一个圆 ...

其实你的这个方法也是可以的,先做线,再扫描.
不过由于你的这个图形,上面圆角拐弯的地方,内部是直角的,所以无法扫描过去.

louis6530 · 发表于 2008-8-28 09:22:37

了解了，扫描线不能出现直角

wenqian135 · 发表于 2008-9-11 08:31:32

大家用的什麼版本的阿？？

TEST-STEVEN · 发表于 2008-9-11 09:01:17

2007版本 ,继续努力中.

3dmad · 发表于 2008-9-13 15:46:58

步骤2-5,好像也可以直接用LIFT指令(LINEAR和ANGULAR)来达到吧?
