谁能解决这个工程图问题!!!!!

草原晚风 · 发表于 2008-8-23 13:49:23

您需要登录才可以下载或查看，没有帐号？注册

x

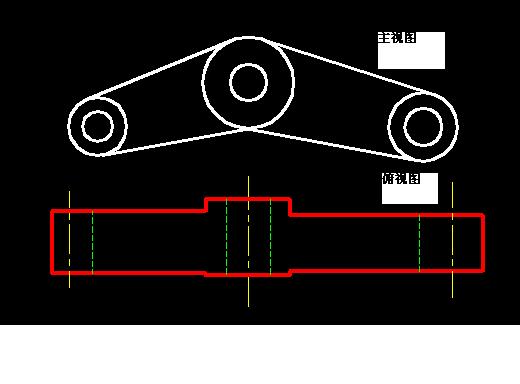

大家看看这个工程图问题!有些零件的主视图是带有旋转臂的零件,在俯视图中把旋转的部分转到水平位置来表达!
以下是这个图例,那么se中怎么解决这个问题呢!!!
要求简单点好!~

草原晚风 · 发表于 2008-8-23 13:56:41

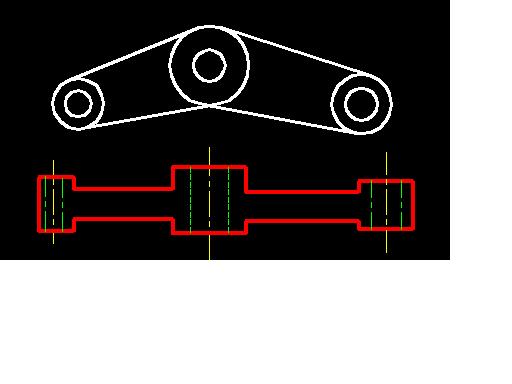

更正下图形!~

草原晚风 · 发表于 2008-8-23 13:58:58

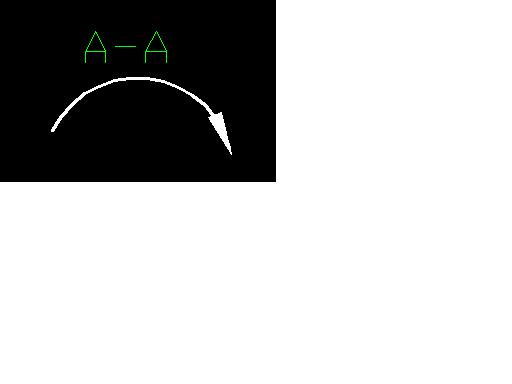

谁能标出工程土上的这个符号!~就是将倾斜的剖视图转正表达的符号!~

heyantian · 发表于 2008-8-23 14:38:56

旋转剖，展开。
至于这个符号是新标准的表达吧。目前先自己用图块来表达吧。

草原晚风 · 发表于 2008-8-23 18:05:06

可是我这个图不是剖视图啊！~我试过用旋转剖，燃火属性里把“剖面”的勾去掉！
可是做不成！~

resolution · 发表于 2008-8-23 18:33:57

是要一个旋转剖视的符号吗?

草原晚风 · 发表于 2008-8-27 08:21:48

需要一个旋转表达视图！注意不是旋转剖！
另外，在工程图试试做上面的旋转视图符号！
