『1112』两步做出中空图

shuyouai

应用VSS+扫描

原题：http://www.3dportal.cn/discuz/viewthread.php?tid=530439&extra=page%3D2

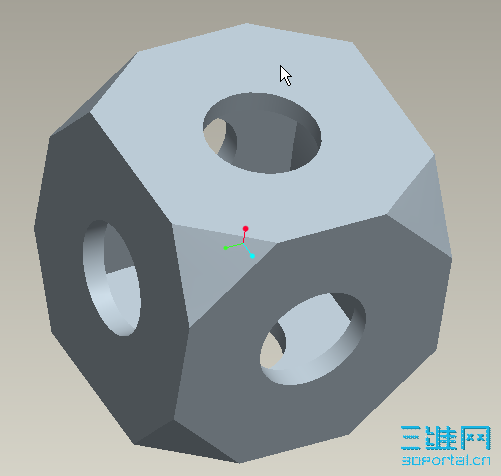

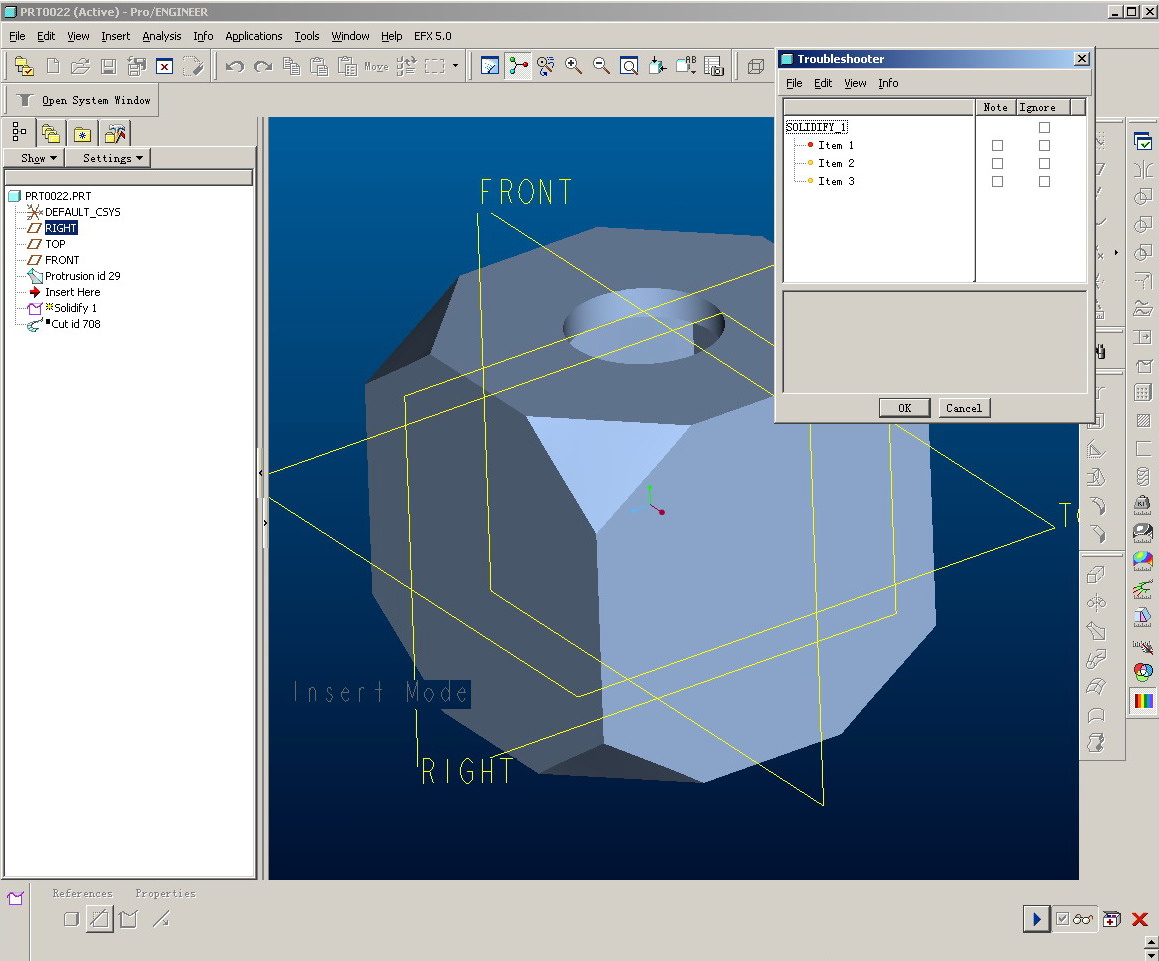

( q( N  ]+ {" s& R% u, W; R最终完成图。

6 G: Y- g. G' C% k) A
1.创建VSS

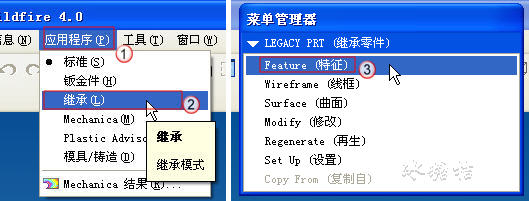

; n' m* {) R- p! A) {: F1.1进入继承模式，创建特征。

4 s. ~9 M0 p& N/ J) h% S

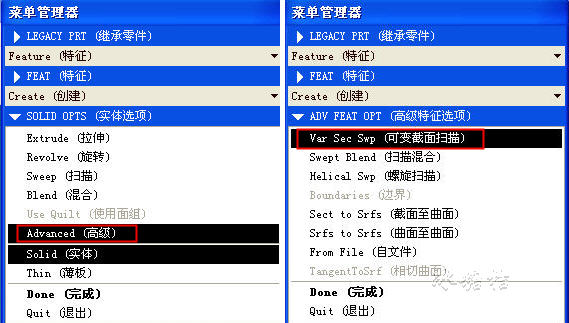

7 W) h" M0 J% H; C' C1.2选择高级选项，点VSS。
7 B2 ^. f1 R' J$ v6 g) m
6 o4 l9 p1 o! h1 l" Q, Y& ]

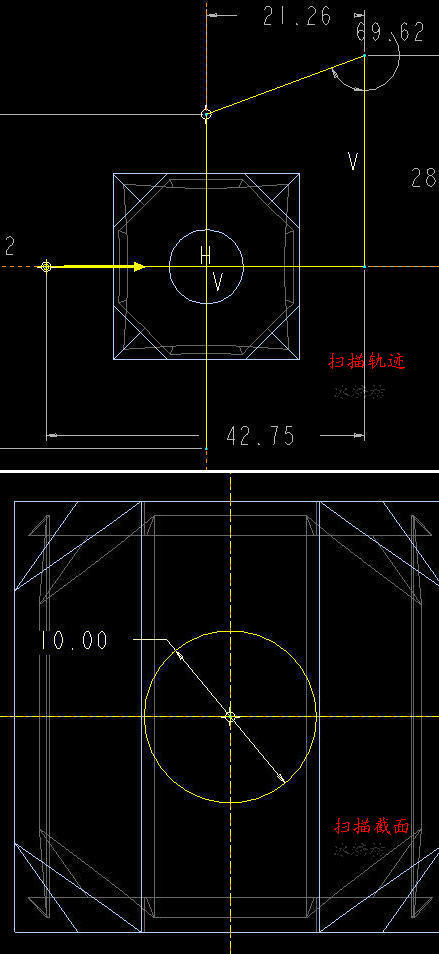

1.3草绘原点轨迹

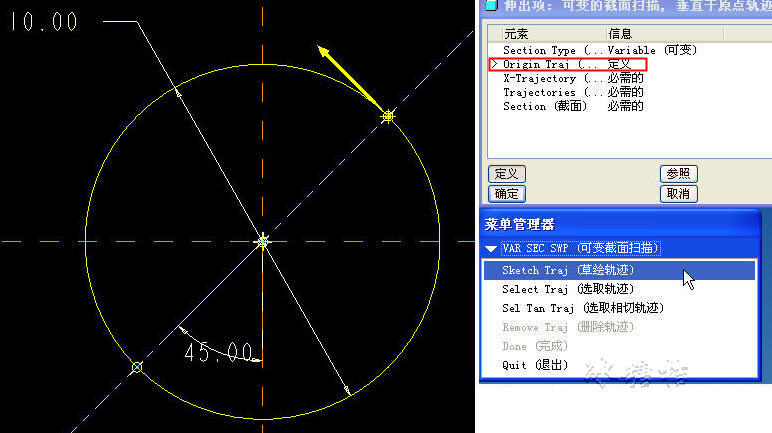

# H; j! L1 E: q! ?' @- y% Q1.4草绘X轨迹
) v, e: Q( i* W7 F% ?
% j) H/ l4 U2 d

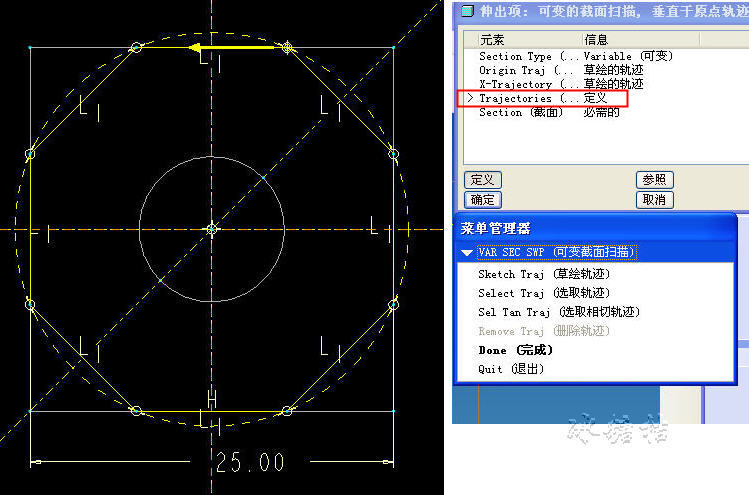

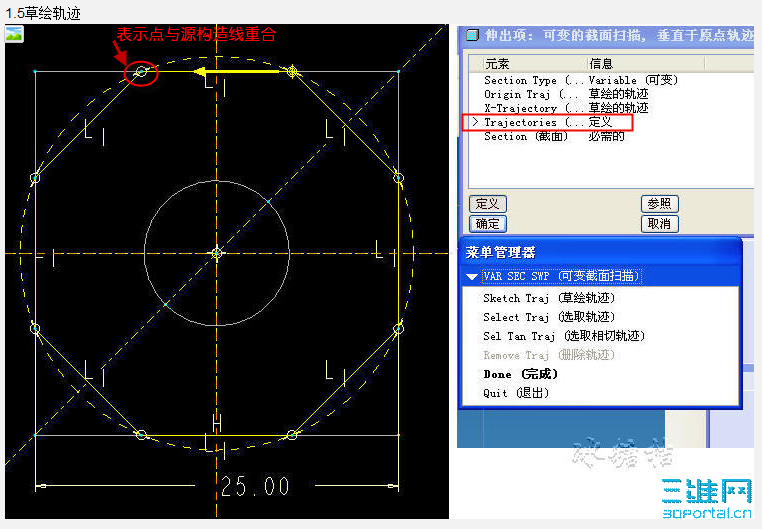

1.5草绘轨迹
9 S( E9 f: ]8 \1 i% ~% B/ ^( _

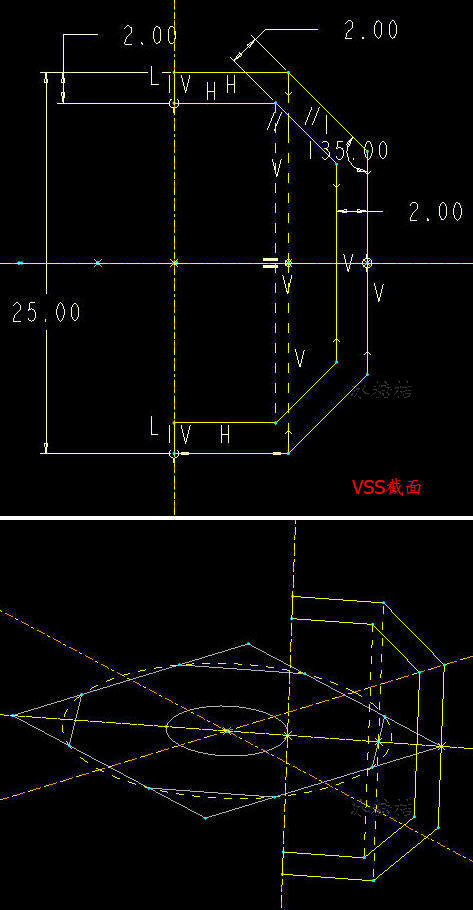

1.6草绘VSS的截面

2 p3 B* A% I& @" y
, r/ L& I0 `9 X* b- |2.创建扫描切口

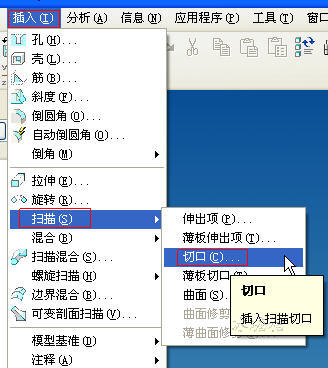

  2.1进入扫描切口。
5 l1 g/ ]# v  M! P. O
% M) z7 c  y7 w3 _/ r; O
  2.2草绘扫描轨迹线及截面。技巧在轨迹线的画法。
" X/ n: ]5 O1 O# W6 e+ R5 i

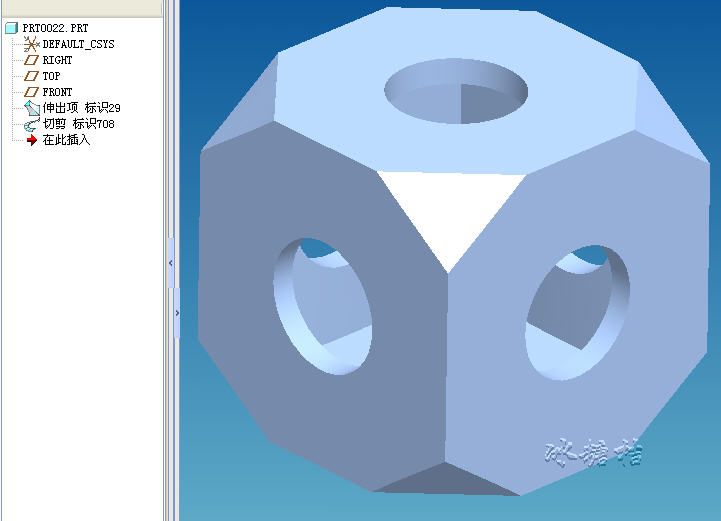

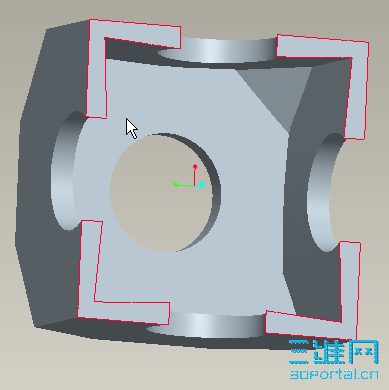

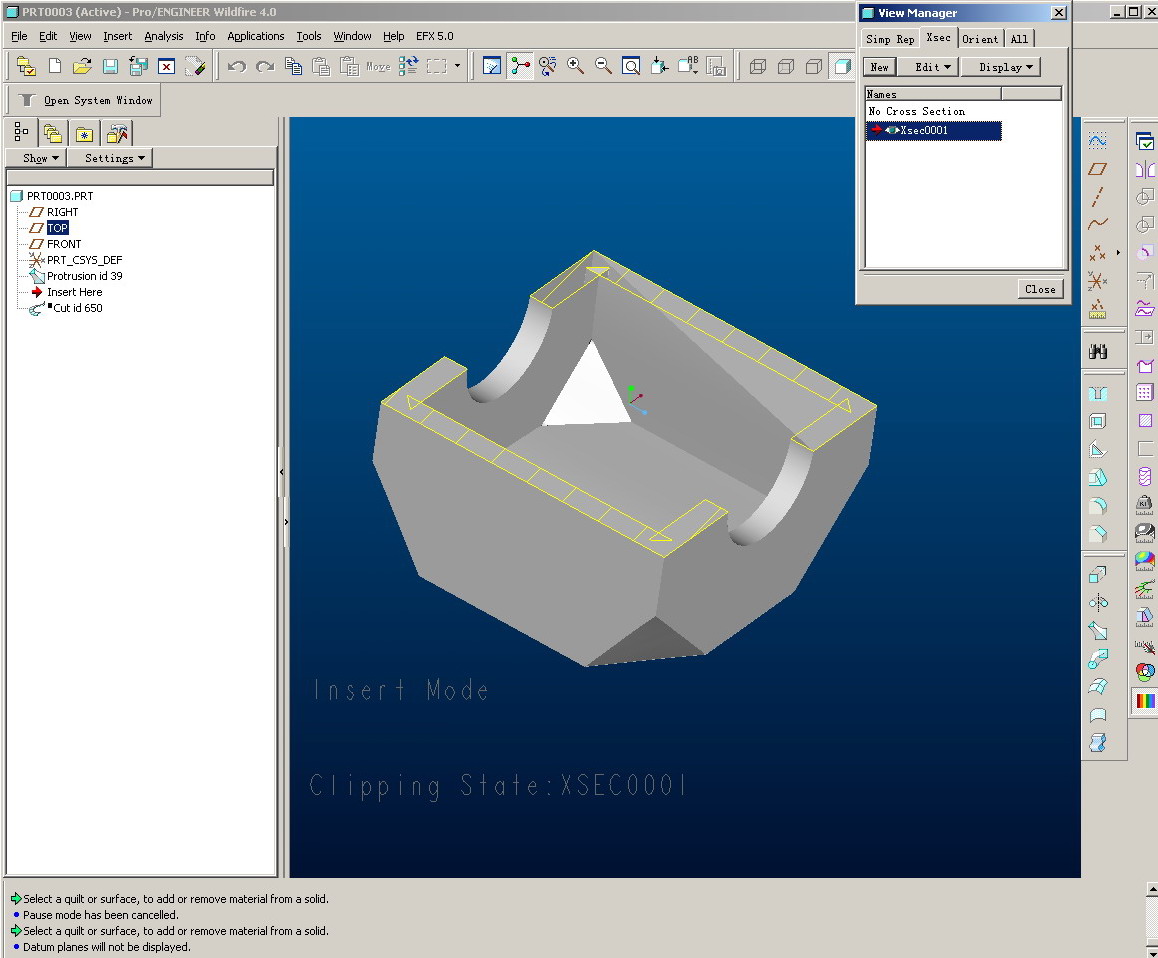

! C3 b2 g" A3 g( b2 j" d完成。

WF4.0版prt.
4 h3 P) p+ e- ^* I
, @5 t  n  R% w) s& i+ O[ 本帖最后由 li5jun1 于 2008-11-27 09:00 编辑 ]
