请教SW中渐开线花键的画法

wwwzhuwenjie · 发表于 2008-8-5 10:58:51

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教SW中渐开线花键:time: 的画法,最好有插件可以直接生成

zhaowenzhu · 发表于 2008-8-5 11:12:45

原帖由 wwwzhuwenjie 于 2008-8-5 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( C& \; j2 p! J0 F1 I; U请教SW中渐开线花键:time: 的画法,最好有插件可以直接生成

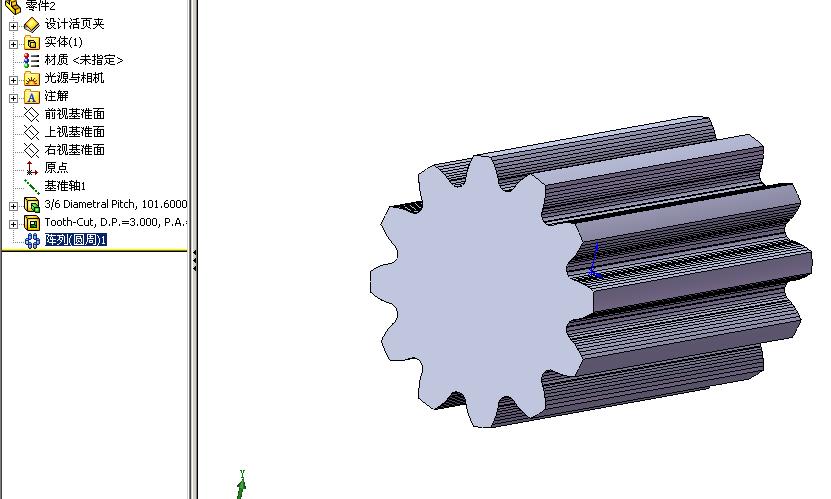

插件直接生成SW中渐开线花键

suning0127 · 发表于 2008-8-5 11:52:59

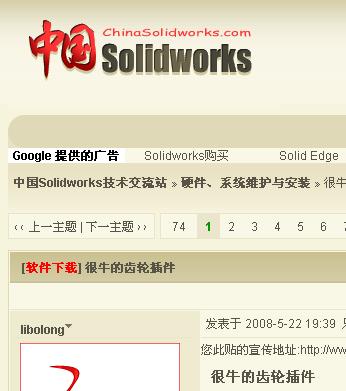

楼主请到这里下载插件http://www.3dportal.cn/discuz/vi ... &extra=page%3D2

zhaowenzhu · 发表于 2008-8-5 13:48:53

原帖由 wwwzhuwenjie 于 2008-8-5 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif* r# M- @- \, K4 y) V; Y
请教SW中渐开线花键:time: 的画法,最好有插件可以直接生成

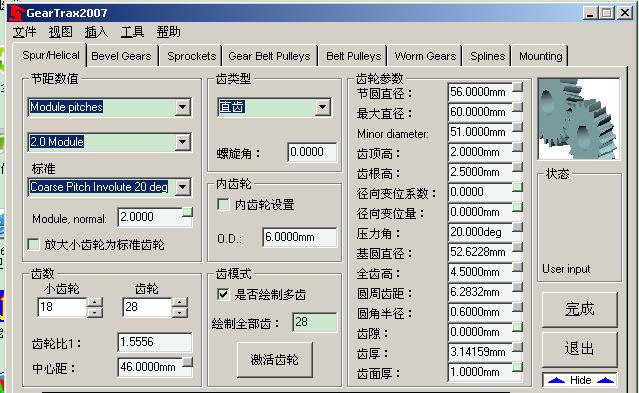

是这个软件吗？？？？？？？？？？

zhaowenzhu · 发表于 2008-8-5 13:54:19

原帖由 wwwzhuwenjie 于 2008-8-5 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, I+ w8 Q4 B$ J6 Y8 L# x- h" c: h请教SW中渐开线花键:time: 的画法,最好有插件可以直接生成

建议你去这个网去下载

wwwzhuwenjie · 发表于 2008-8-5 15:16:14

这个怎么做啊？

zhaowenzhu · 发表于 2008-8-5 15:18:15

原帖由 wwwzhuwenjie 于 2008-8-5 10:58 发表 http://www.3dportal.cn/discuz/images/common/back.gif
* A& T0 V4 D( `3 C请教SW中渐开线花键:time: 的画法,最好有插件可以直接生成

直接使用软件就性啊？？？？？？？？？？？？？？

wwwzhuwenjie · 发表于 2008-8-5 16:57:12

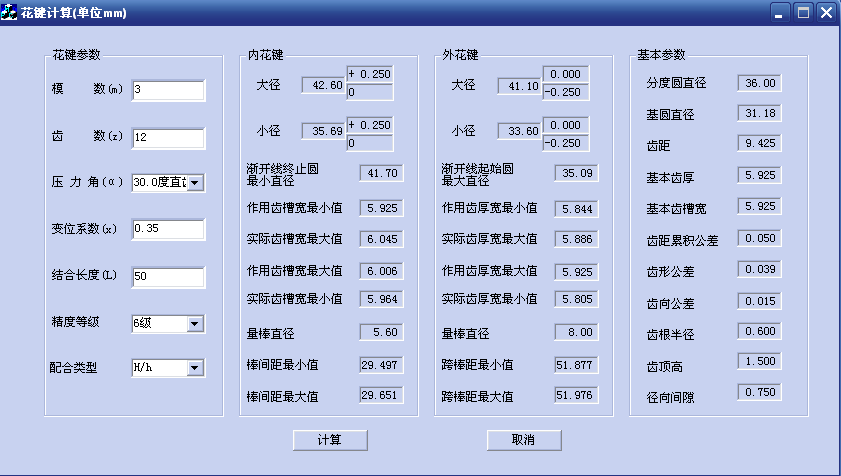

它不是标准的，它的变位系数是0.35，我画不出

yangyang88 · 发表于 2009-6-9 08:52:42

需要插件生成渐开线齿形，然后拉伸、切除。再阵列即可了

LHX5849 · 发表于 2009-8-4 11:42:36

太好用了

:) :)

ywei0436 · 发表于 2010-11-4 19:01:23

这个插件支不支持09啊，谢谢！

strengthenboy · 发表于 2012-4-6 16:26:48

好！！不管怎么样，楼主有心了。以前非标准件都是先生成二维图再再拉伸。下下来试试!

linhaird · 发表于 2012-12-9 18:49:15

3dsource上有渐开线花键模型，但是没有变位系数的选项
