奇怪的现象！！

caojue

CAXA实体分为双核：ACIS；parasolid；
' Q# E7 ^8 ~8 U/ J! F8 a2 F( b

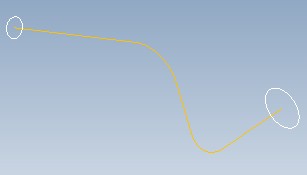

在对图1进行导动曲面时，渠道如下问题：

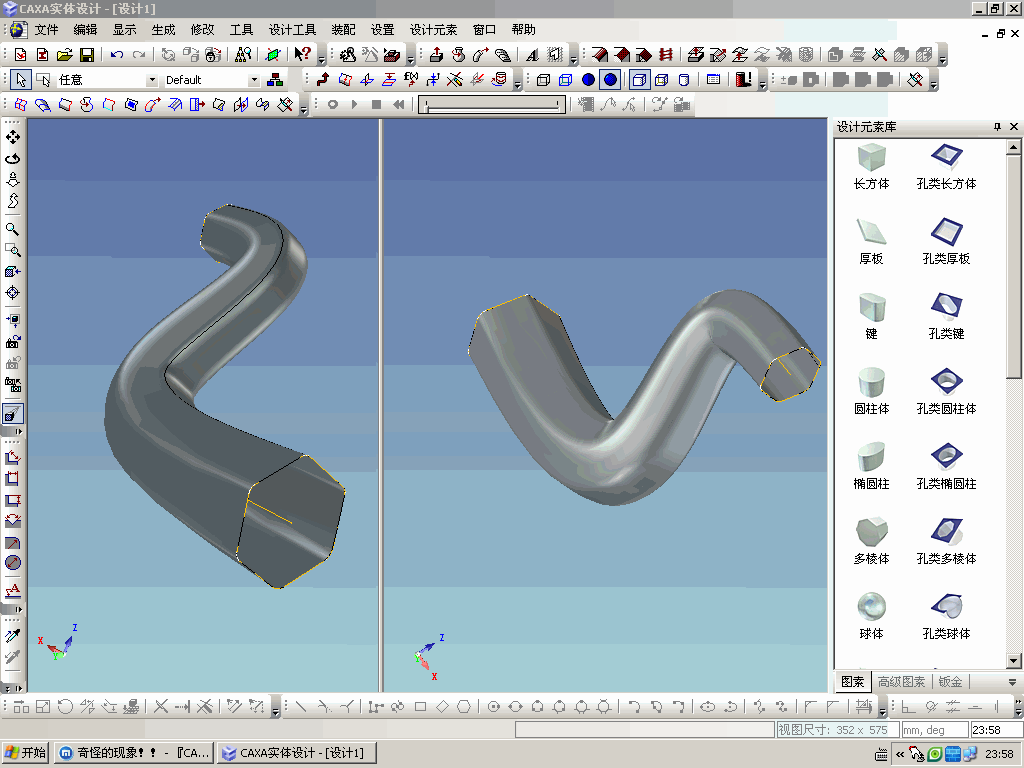

1.当使用A核时，如果先选小头，再选大头，产生的效果如图2；与期望的相差甚远（该过程没有报错）；

2.当使用A核时，如果先选大头，在选小头，产生的效果如图3；接近期望，但局部出现了扭转的现象；
3 A% C$ |. r4 M6 V

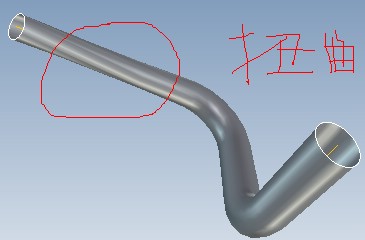

) F4 t! j9 P3 n$ ~/ A- `3.当使用p核时，如果先选小头，再选大头，产生的效果如图4（该过程报错，无法生成）；
+ I& z1 [3 ~6 \) `5 P  p

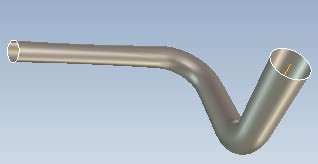

5 p+ L; t" ~  n# T2 s# z/ u; K0 s  o4.当使用p核时，如果先选大头，再选小头，产生的效果如图5；得到期望的效果
  k% \8 ]( y9 }/ P9 N

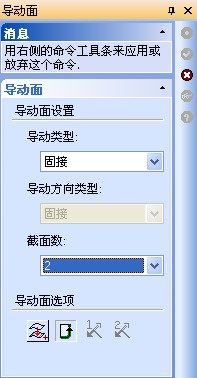

5 d9 f1 |( n$ S' L其中，导动面设置如图6；

: _% Y) p0 B% C1 b9 m以前知道，选择不通的内核会有不同的效果，但是，今天发现了，不同的选择顺序会对结果产生如此大的差异，大家都遇到过这样的情况吗？？到底如何来选择内核？？？？希望，版主们、老鸟们，都出来说几句，初学对与这些还很模糊！！
1 n; o' W4 J* i: l' |0 G
有兴趣的可以下载一个源文件试试

caojue

另外，在《这样的实体如何扫描出来？》一主题中；
/ K9 P! q# V% P+ z' y3 \4 ~) i七十二变的回答显示：
————————————————————————
# ?% y  q1 c. v, T- s% p" w4 X引用:
* F. |3 D6 W2 q原帖由 caojue 于 2008-7-24 23:13 发表
为什么我使用导动就失败了？？我使用的是2008
——————————————————————
7 q( U- v* p* f8 q造型核心要用ACIS，我用Parasolid做不出来！

————————————————————————
我在第一次做时，使用的是p核，而且先选了小头所以没有成功，使用A核肯定的不到理想的效果，可他却与我说的正好相反，怎么解释？？？

七十二变

请问：选择导动线的时候，导动线的起始方向是在大圆还是小圆？

dongchongxiacao

看看这个帖子里面的讨论就知道了：
( @$ A: v3 M+ f* C! X- chttp://www.3dportal.cn/discuz/vi ... &extra=page%3D8

caojue

原帖由 七十二变 于 2008-7-26 02:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 ~* _% X$ m- Z1 A7 r2 @请问：选择导动线的时候，导动线的起始方向是在大圆还是小圆？

7 K" i3 s2 ?! ]
4 v9 W7 t3 J& G# C

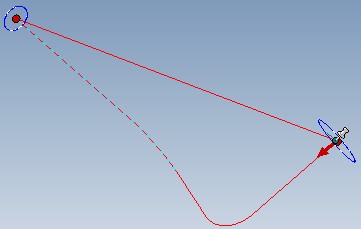

" r9 x. c& N* E9 {3 w" A6 m多谢你的启发啦，我发现选取截面的顺序是与导动线的指向有关的，如图；导动线的方向是由大头指向小头的，所以，先选大头，再选小头，可以正确的生成；如果将导动线反向，选取也反过来，结果也正确。

8 g$ \/ r* c  m
因此，你所说的p核下导动无法成功是由于选取截面的顺序与导动线的指向不一致造成的。

% k' p3 m5 i! i, K% D; u2 B1 X至于在A核下，要不出来完全不同的效果，要不出来相似的效果（局部有扭转），但结果都不报错；见1楼；

caojue

dongchongxiacao：问一下，连接两个截面的那条红色线（非导动线）是干什么用的；
" t4 @9 z* K9 [5 x* X
$ w4 ^' Y2 f  n8 x你给的那个主题，我看了，不是很明白，希望有空回去看看，帮忙解答一下

zbl_1045

我也有此疑问，到底什么时候选用A核什么时候选用P核？

caojue

顶起来，大家快来看一看

dongchongxiacao

看来你是没有仔细研究给你链接贴里的技术交流的对话，回头你在仔细看看吧。有了那根红色的连接线，你就应该知道你的截面的绘制和选择是否有误。每一个截面的线都有一个起点，而这个起点如果在同一侧面你扫描出来的曲面就会顺滑，否则就会变形。

caojue

原帖由 dongchongxiacao 于 2008-7-30 09:00 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 E/ ?' E" y4 m! S" t看来你是没有仔细研究给你链接贴里的技术交流的对话，回头你在仔细看看吧。有了那根红色的连接线，你就应该知道你的截面的绘制和选择是否有误。每一个截面的线都有一个起点，而这个起点如果在同一侧面你扫描出来的曲 ...

首先，我理解你说的扫描线就是红色的连接两截面的线。其次，你在链接中是这样说的：“另外一个连接线偏离中心的问题：
4 z4 q! X, Q# }1 N9 i那个小圆你是用园形直接生成的，我是这样考虑的，任何一根线都有一个起点和终点，而这个交汇点就是系统默认的连接线的起点或终点。而一个整园他的默认点就在中心了。要想扫描出来的曲面顺滑，就必须将两个界面的交汇点放在同一侧面，只有这样扫描的曲面看起来才顺滑。这些只是我个人观点，不知其他高人有无正解
你们可以按照这一方法试试，或许会总结出更好的办法来。”
2 v( D1 n: U! ~3 _3 x4 Z
既然圆的默认点就是中心点，如何又要将它移到圆上，放在扫描线的同一侧呢？？？

哈俗戒1965

大家顶起来
- M1 F1 u0 z$ O+ R; A: I: C8 t
5 h# W1 p5 t! S! @6 v3 B4 [


" l4 A5 _% p- W8 j' X& S截面捏合成3D曲线截面可能好点。

caojue

#12楼,可以说明白一点吗
