用最简单的方法做成此样式的通风口

qdlyx · 发表于 2008-7-10 12:56:33

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

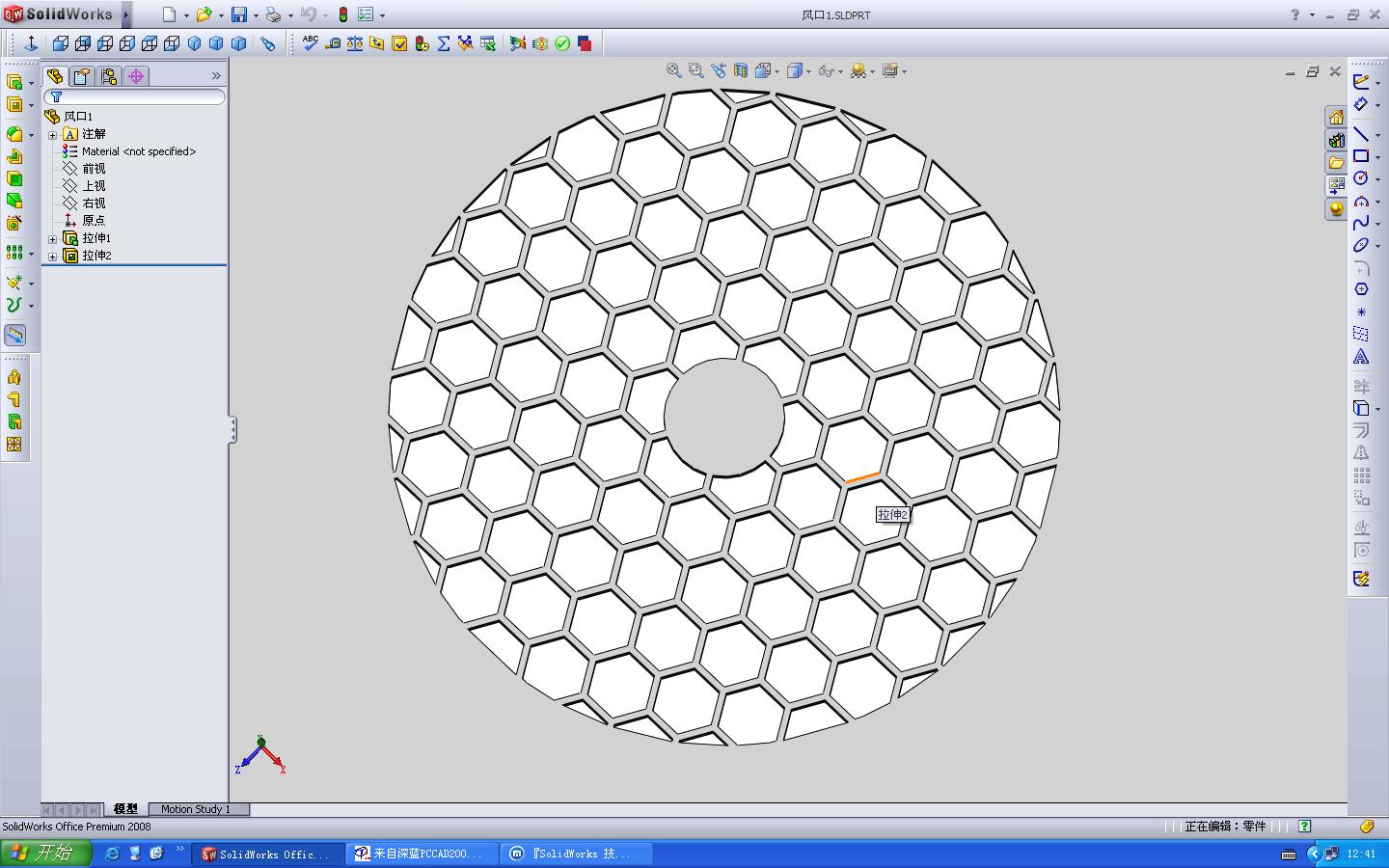

各位同仁，做如下图的通风口，怎样做才是最简便的，请告知。谢谢

:handshake [localimg=400,250]1[/localimg]

qdlyx · 发表于 2008-7-10 12:58:02

qdlyx · 发表于 2008-7-10 13:00:39

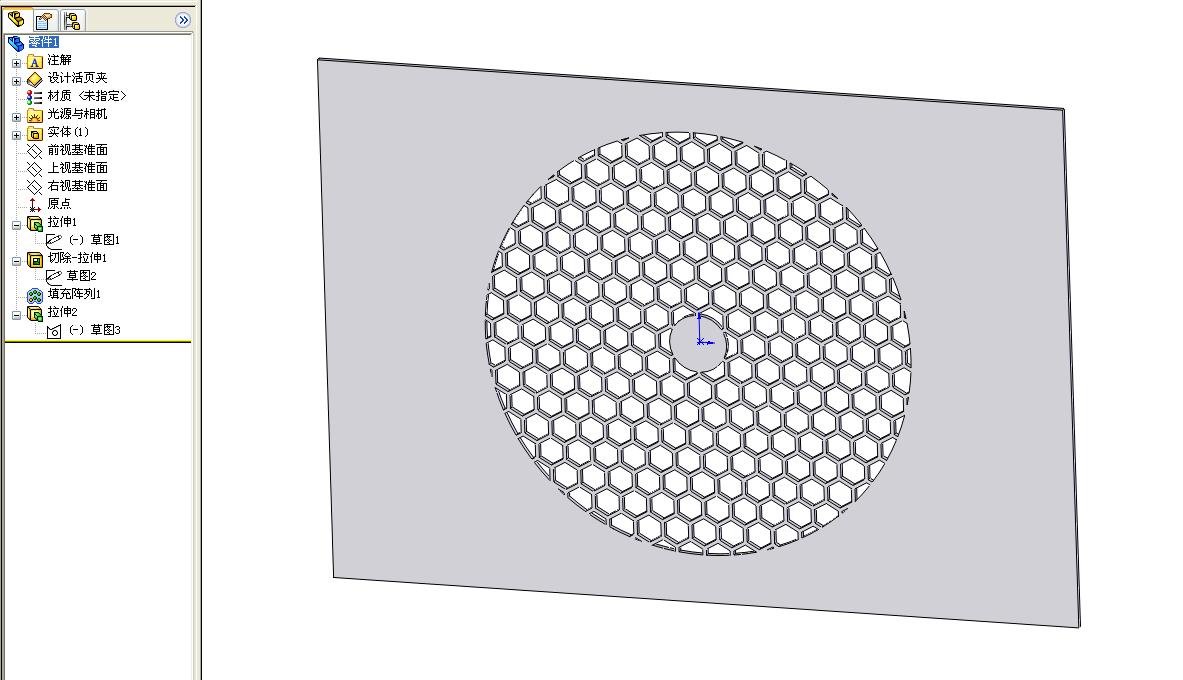

附我做的零件附件

风口1.rar (500.64 KB, 下载次数: 196)

xuhongejo · 发表于 2008-7-10 17:34:59

原帖由 qdlyx 于 2008-7-10 12:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 b) b, @. } M& B( B5 n. b& L
各位同仁，做如下图的通风口，怎样做才是最简便的，请告知。谢谢 :handshake

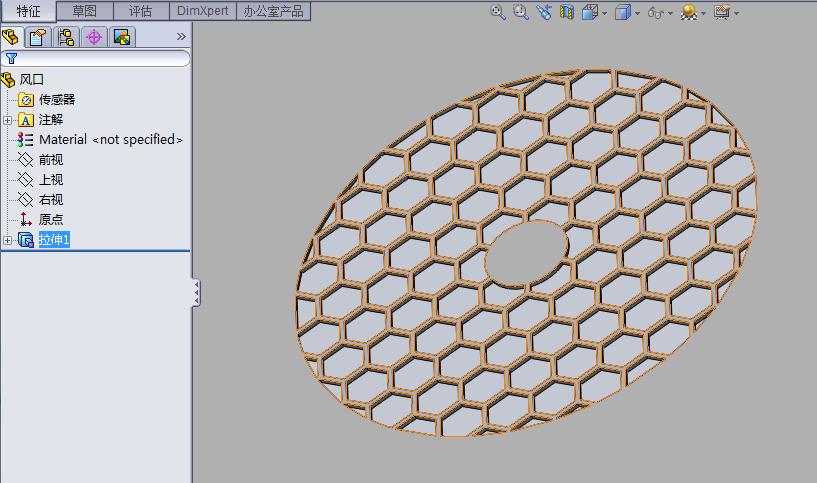

用一个拉伸不更简单些。大家可以拿这个模型的草图试一试你的机子的显示速度。

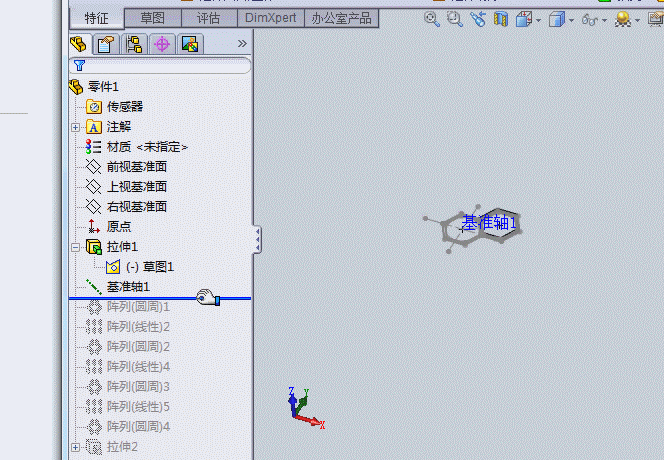

本人建议用阵列的方法来做，虽然特征多一些，但与做n多个六边形草图要快很多，而且不容易出错。

[ 本帖最后由 xuhongejo 于 2008-7-10 19:53 编辑 ]

lhbyzh · 发表于 2008-7-10 18:30:18

不错，又学了一招，两位很有功底。

guoquanfeng · 发表于 2008-7-10 18:53:49

拉伸加切除，
草图绘制注意使用线性草图

cen_wh · 发表于 2008-7-10 20:48:41

错，又学了一招，两位很有功底。

w_hs1 · 发表于 2008-7-10 22:25:17

同意xuhongejo的观点，特征阵列优于草图阵列，但是在特征阵列时采用填充阵列似乎更为自然和方便。

hahap · 发表于 2008-7-11 08:43:04

原帖由 w_hs1 于 2008-7-10 22:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif
$ j" d' k2 Y0 `( I4 E同意xuhongejo的观点，特征阵列优于草图阵列，但是在特征阵列时采用填充阵列似乎更为自然和方便。

good ，为了便于修改，填充阵列更灵活些，草图阵列是没法调整的。

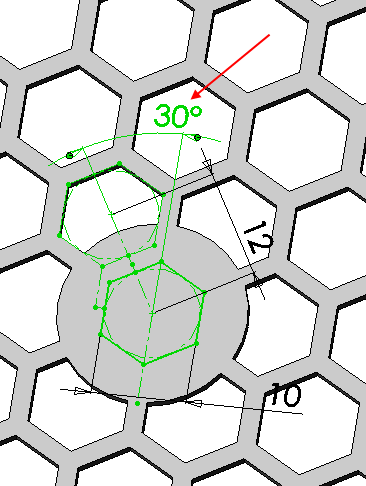

1.从这切除拉伸草图中可求出填充阵列的角度为“30度”。

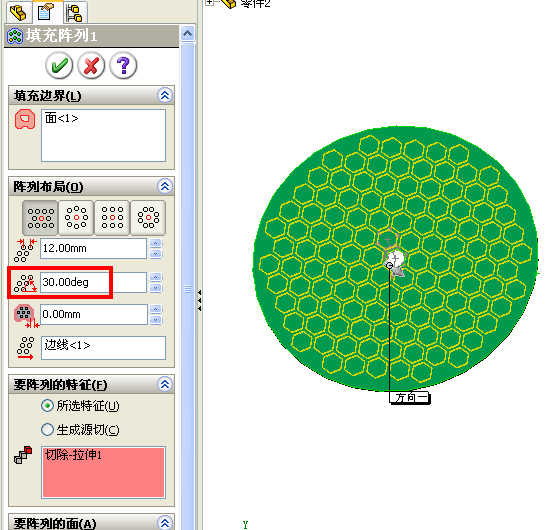

2.填充阵列设置：

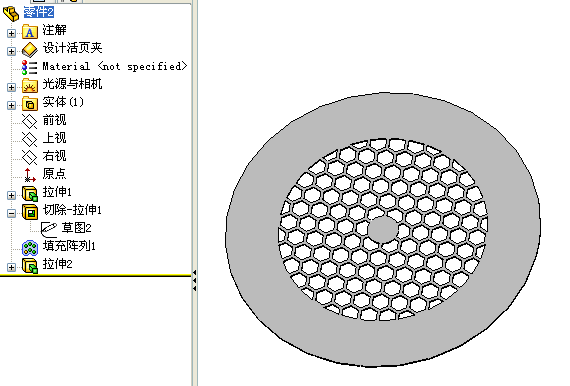

3.结果：

[ 本帖最后由 hahap 于 2008-7-11 08:44 编辑 ]

qdlyx · 发表于 2008-7-11 14:46:36

谢谢各位了，我比较赞同9楼的的做法。这样比较快捷。但我怀疑同否填充完全？

cen_wh · 发表于 2008-7-11 19:08:44

很好，又有学习的机会了

qiao135224 · 发表于 2008-7-11 19:14:16

飞机的做法比光头要吊！
哈哈

:lol: :lol:

pengkecsu · 发表于 2008-7-11 21:52:12

又学了一招，两位很有功底。

xuhongejo · 发表于 2008-7-11 22:24:33

原帖由 qiao135224 于 2008-7-11 19:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" |! b/ M; s- M9 L1 r. Q飞机的做法比光头要吊！8 a$ J. c( N$ q' \" u# J/ m
哈哈 :lol: :lol:

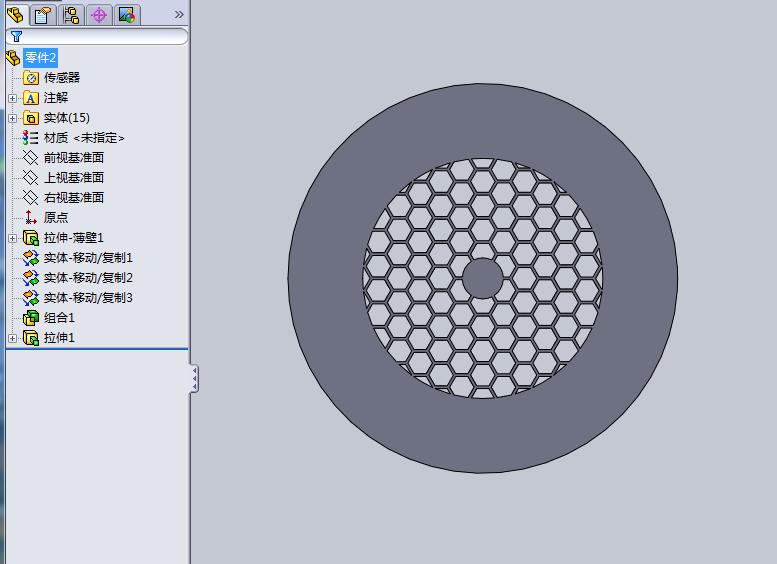

不要总是看热闹，软件只是工具，脑袋才是印钞机。多一条思路就是多一个机会，再送你一个思路。

qiao135224 · 发表于 2008-7-12 13:39:37

乳头都想破了，你这方法也太难了！

qdlyx · 发表于 2008-7-12 17:40:22

谢谢各位了，14＃最好能传个附件，我怎么也没想通。

:P

freefreemen · 发表于 2008-7-12 18:04:59

学习了填充阵列更好一些

jnshijin · 发表于 2008-7-21 11:45:01

又学了一招，真是太棒了。

zhaowenzhu · 发表于 2008-7-21 17:02:07

原帖由 hahap 于 2008-7-11 08:43 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 T# U; _+ v( v3 r+ f  T

7 H1 g! i& ~$ ^7 s8 C3 [8 m
- v  ^, h$ P0 E$ Pgood ，为了便于修改，填充阵列更灵活些，草图阵列是没法调整的。
5 C5 u' q  Q  Y. G: l% J# P6 s  Z" S* m  s9 S, V9 L: w
1.从这切除拉伸草图中可求出填充阵列的角度为“30度”。
) }8 Q3 E4 P7 J# `. {( Y# E6 ]0 O0 e# e3 w6 H# ^& \
8995794 [- E1 Z0 A; D* q1 k0 m- F

+ Z& L, H% T" _0 D( y: \2.填充阵列设置：- X' L* G+ U" q: ^$ M% Y2 Y( I) {

4 x" p9 L% a* X7 L( P: r% E- e9 {" K8995804 |+ U1 m' {7 r0 R; |( n

4 D8 s7 `; J- {: A; E" U  C% c4 t3.结果：
8 y: K8 C' C! ~9 \) h$ |/ {9 B) L8 e+ O9 j! R
899581

原来错列角是这样，学习了，老师水平就是不一样啊。

lxq11047 · 发表于 2010-5-11 09:31:45

九楼祥解
有没有人用钣金做出通风口来？

wjmchenyun · 发表于 2010-5-11 09:41:57

集思广益。

hkling · 发表于 2010-5-11 15:28:40

学习。。。。。

a5236102 · 发表于 2010-5-12 09:31:17

各位高手不如把附件也传一下，让大家都学习一下

chunjen · 发表于 2010-5-12 11:26:14

奇怪,4F的動畫是怎麼貼上?

xiumei422 · 发表于 2011-10-11 11:07:53

怎么看不了呢
