这个实体转钣金,转不了.

jackwoocn · 发表于 2008-7-4 09:58:41

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

这个实体转钣金,转不了.

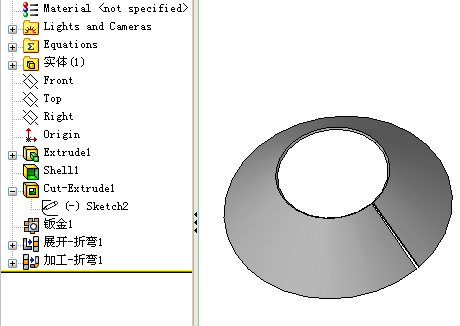

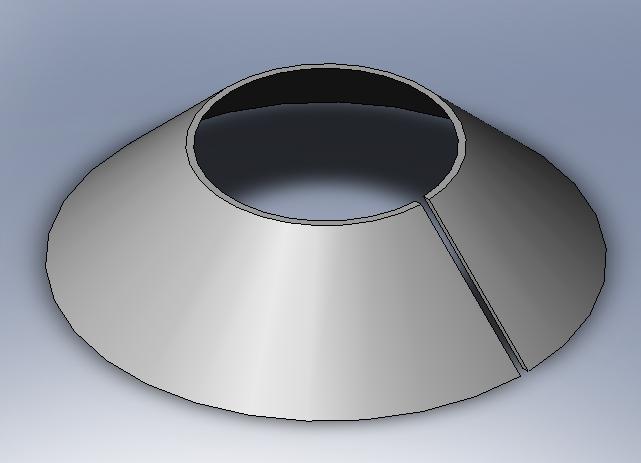

教材说用这个切开的锥台薄壁件,选切开的小缝子边线可以折弯,但不行.选个面折弯,可以转成钣金,但却是个假钣金,不能做加边界法兰,也展不开.
我用的是SW2007 sp0,就想把它展开.

文件见附件.

[ 本帖最后由 jackwoocn 于 2008-7-4 10:03 编辑 ]

lai236994 · 发表于 2008-7-4 11:51:00

希望有人能够解答.

jackwoocn · 发表于 2008-7-4 12:01:09

我估计这样的零件,在SW里面可以就是没法转成钣金的了吧,SW不是万能的,但那个SW2003钣金教程却说的是可以的,我觉得不知怎么回事.
希望的高手能指点下.

hero522 · 发表于 2008-7-4 12:21:27

可以的，

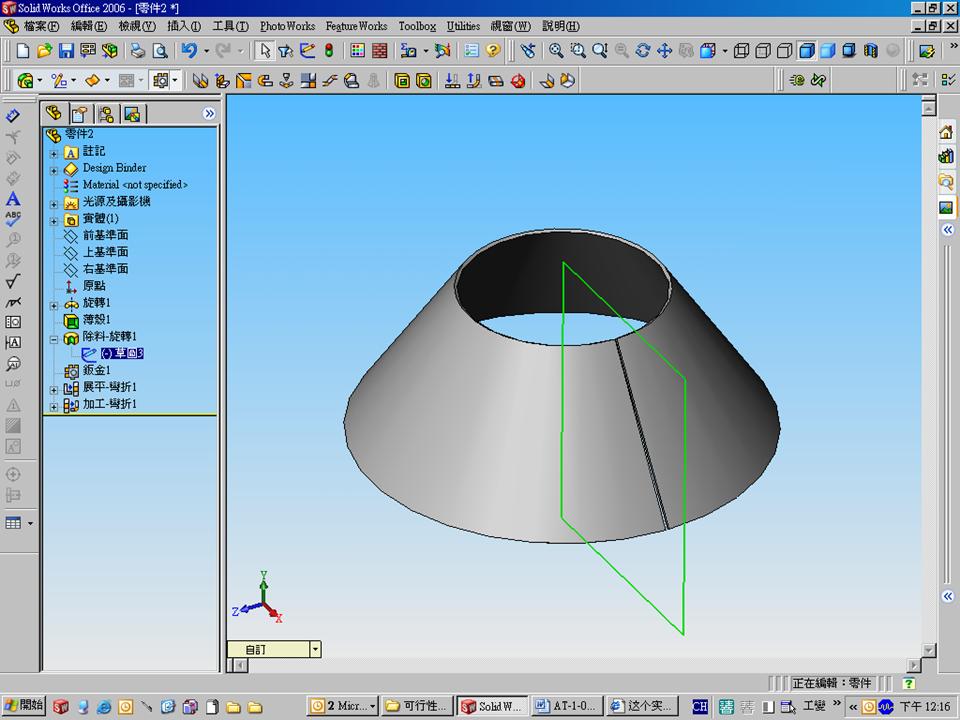

旋轉填料(錐台)→薄殼→旋轉除料→折彎
重點在於你的細縫(裂口)做錯了，用旋轉除料就可以了

hahap · 发表于 2008-7-4 13:20:14

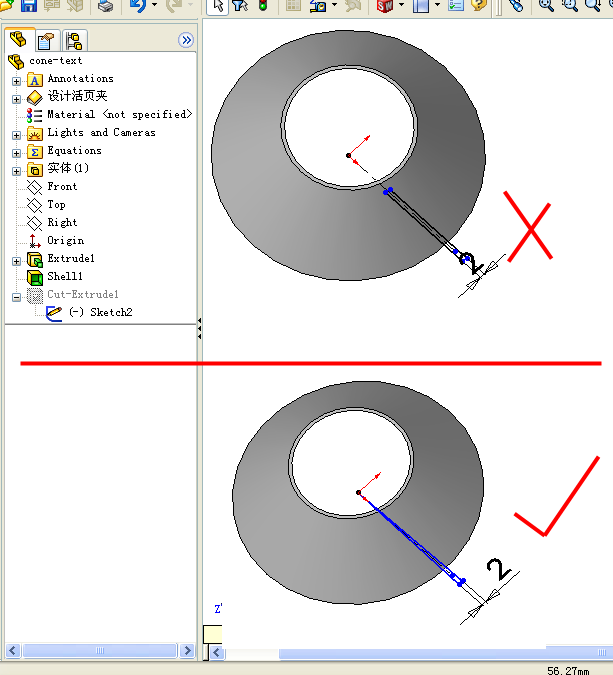

楼主你那切除草图2做错了，你那两线平行的会把实体在同一方向（与边线垂直）上料厚不一致，这就违背了钣金要求统一料厚的条件，两条线都要过中心点就对了，如图：

SW2007：

cone-text.rar (66.83 KB, 下载次数: 105)

jackwoocn · 发表于 2008-7-5 05:05:51

谢谢解答,果真如你所说.呵呵.钣金做的少,没太清楚是这么回事.

jackwoocn · 发表于 2008-7-5 05:07:17

谢谢,是的,就是旋转除料就对了.good

jincy · 发表于 2008-7-5 10:54:07

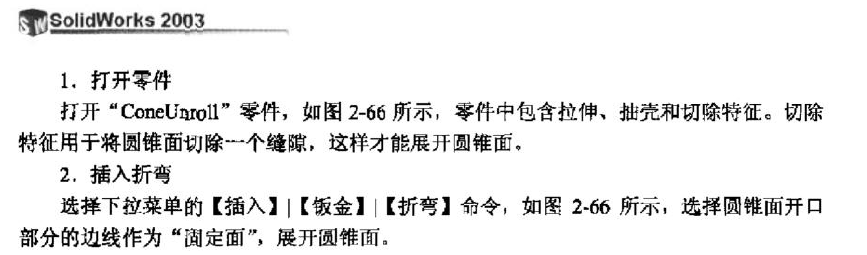

我刚才按5楼提供的教材完成了钣金制作，谢谢！

qiao135224 · 发表于 2008-7-6 07:30:30

厉害啊，我以为只能放样，哈哈，多学一招

:lol: :lol:

cen_wh · 发表于 2008-8-12 13:24:04

多谢楼主指导，我经常碰到这个问題

zy4744278 · 发表于 2008-11-28 08:20:44

这个问题提的好啊！我也会了。

wangyi9911 · 发表于 2008-11-28 09:10:50

厉害啊，我以为只能放样，哈哈，多学一招

wangyi9911 · 发表于 2008-11-28 09:11:23

这个问题提的好啊！我也会了。

wangyi9911 · 发表于 2008-11-28 09:42:44

多谢楼主指导，我经常碰到这个问題

gafen · 发表于 2008-11-28 10:17:24

长知识了!我之前也碰到过类似的问题!

tzliang · 发表于 2009-5-13 10:55:12

好好学学

xlxlab1 · 发表于 2009-5-13 11:09:10

又学到了一招

lyh020209 · 发表于 2009-5-13 11:51:08

非常感谢果然如此

YSH20006 · 发表于 2009-5-13 12:12:27

提示: 作者被禁止或删除内容自动屏蔽

machangqin · 发表于 2009-5-13 12:22:25

5#的做的，俺还是有点模糊，再学习学习。

maichengyou · 发表于 2009-5-13 13:57:38

这零件有这么复杂吗？用钣金模块就可以直接做出来
在不同的两个面画圆（那圆不能是整圆，要有间隙）
然后用“放样折弯”即可

liulixj · 发表于 2009-5-13 18:38:11

用DF可以做出来啊

CSD3111 · 发表于 2009-8-21 21:54:19

[quote]原帖由 hahap 于 2008-7-4 13:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
楼主你那切除草图2做错了，你那两线平行的会把实体在同一方向（与边线垂直）上料厚不一致，这就违背了钣金要求统一料厚的条件，两条线都要过中心点就对了，如图：
厉害，理解深刻！

秋雨时节 · 发表于 2009-8-23 21:58:11

好像不能展开啊

wly966 · 发表于 2011-4-26 11:08:32

看不明白啊，学的太少了
