弹簧的装配

jcy004024 · 发表于 2008-6-30 14:17:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

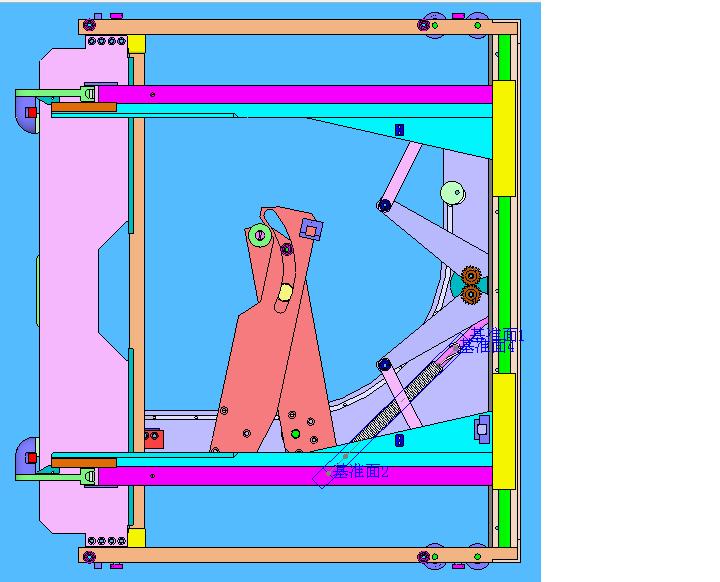

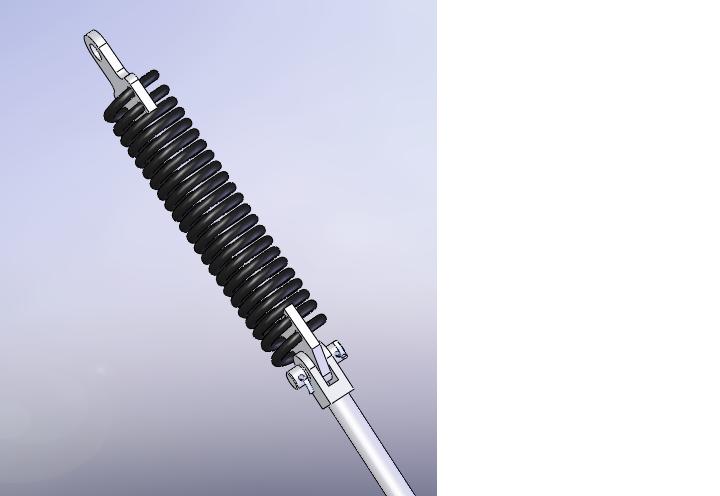

如图所示，见附件，怎么把弹簧的另一端卡在安装座的另一头

[ 本帖最后由 jcy004024 于 2008-7-1 09:14 编辑 ]

阿紫 · 发表于 2008-6-30 14:18:57

楼主，没有附件啊，再发一遍吧。

jcy004024 · 发表于 2008-6-30 14:20:26

[local]1[/local]

jcy004024 · 发表于 2008-6-30 14:21:45

怎么发不上去？

:L :L :L :L :L

jcy004024 · 发表于 2008-6-30 16:06:22

怎么没人帮忙啊？

:L

jsmoka · 发表于 2008-6-30 16:26:34

看看吧,不知道能不能帮到你了!

yspingping · 发表于 2008-6-30 19:17:23

楼主可在站内搜一下，有好几个关于弹簧装配的教程，看一下，可能对你有帮助。

fushuixiu · 发表于 2008-6-30 19:28:58

零件未发上,打不开,没用.

zhu3352 · 发表于 2008-6-30 21:12:22

下不来东西啊，附件没上传

tianlifang88 · 发表于 2008-7-1 06:52:52

是用模型组态做的吧。

jcy004024 · 发表于 2008-7-1 09:10:29

我先把零件画好，包括弹簧，然后在装配图上安装，能实现弹簧的拉伸吗?

jcy004024 · 发表于 2008-7-1 09:30:59

零件图已全部上传完成，请高手帮忙！，谢谢

jcy004024 · 发表于 2008-7-1 13:28:33

请各位高手帮帮忙

;) ;) ;)

jcy004024 · 发表于 2008-7-3 11:05:32

大家给点反映，好吗？谢谢

hahap · 发表于 2008-7-3 14:03:55

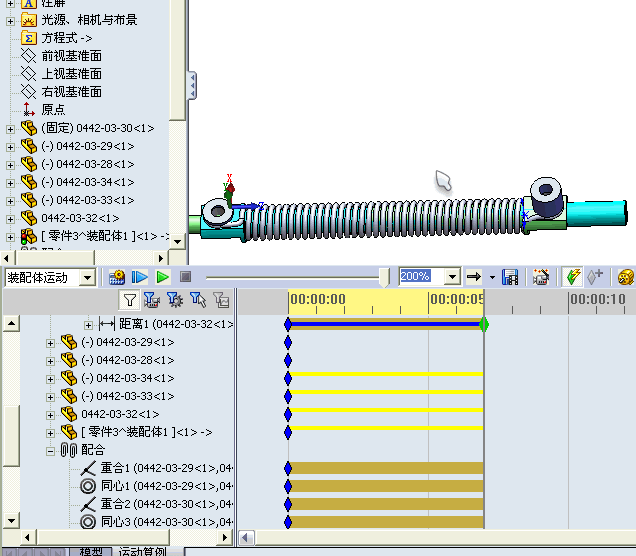

总算做出来了，只是效果不理想，用动画做的，每步重生成都要花一定的时间重计算，可以是弹簧的圈数较多，或许自己的做法不对，要是会用仿真模拟就好了，那样计算起来不用花那么多时间。
弹簧动画的做法，思路可以参照：[教程]仿真弹簧+动画制作教程
思路一样的，关键是弹簧要在装配体里－－插入－－新零件，这样可以让其与现有的零件生成“在位配合”关系，在做草图时用标注尺寸或与现有零件（要做运动的零件）约束关系，使其能在现有零件运动时会跟着一块运动。

SW2008格式文件：

[ 本帖最后由 hahap 于 2008-7-3 14:21 编辑 ]
