也晒晒排料图。

打铁佬 · 发表于 2008-6-24 15:05:52

您需要登录才可以下载或查看，没有帐号？注册

x

从1998年到2005年大约设计了2000多套连续模，刻在光盘里都快发霉了。几年没碰模具来到这里手有点痒。
原图涉及太多隐私不好晒，有空我整理出排样图拿出来晒晒。

黄花菜 · 发表于 2008-6-24 15:09:13

来这里的晒太多了不好，冷不丁就会碰到同事。

楼主朋友也是98年开始做模具设计的，我98年才开始学模具制作，真正的设计还是2000年才开始，以后在这一起混，还请多多指教

打铁佬 · 发表于 2008-6-24 15:40:57

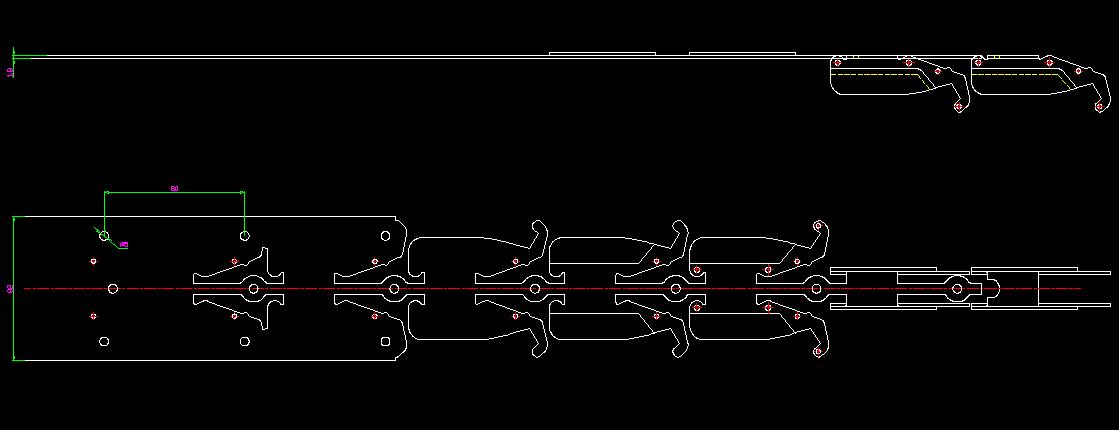

典型的先切边后冲孔。

打铁佬 · 发表于 2008-6-24 16:26:28

同事碰到也没关系，反正这门手艺是丢定了。只是怕泄露了前公司的秘密。

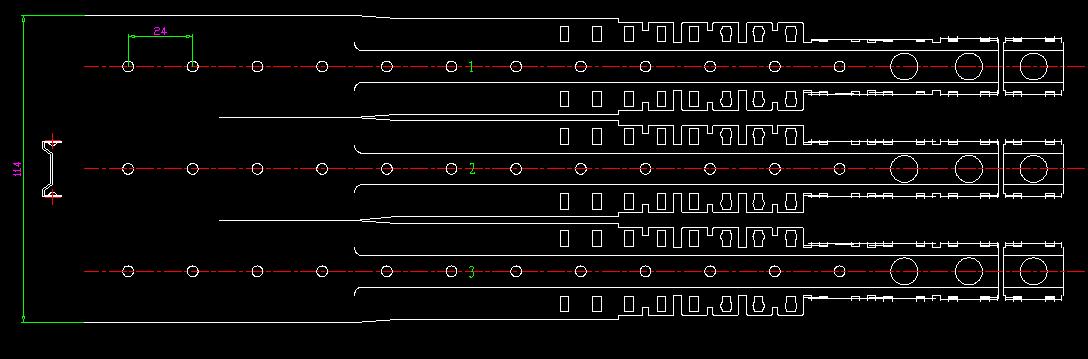

下面是用钢针抽芯整圆的。卷圆孔的公差是+-0.015mm。

打铁佬 · 发表于 2008-6-24 16:28:18

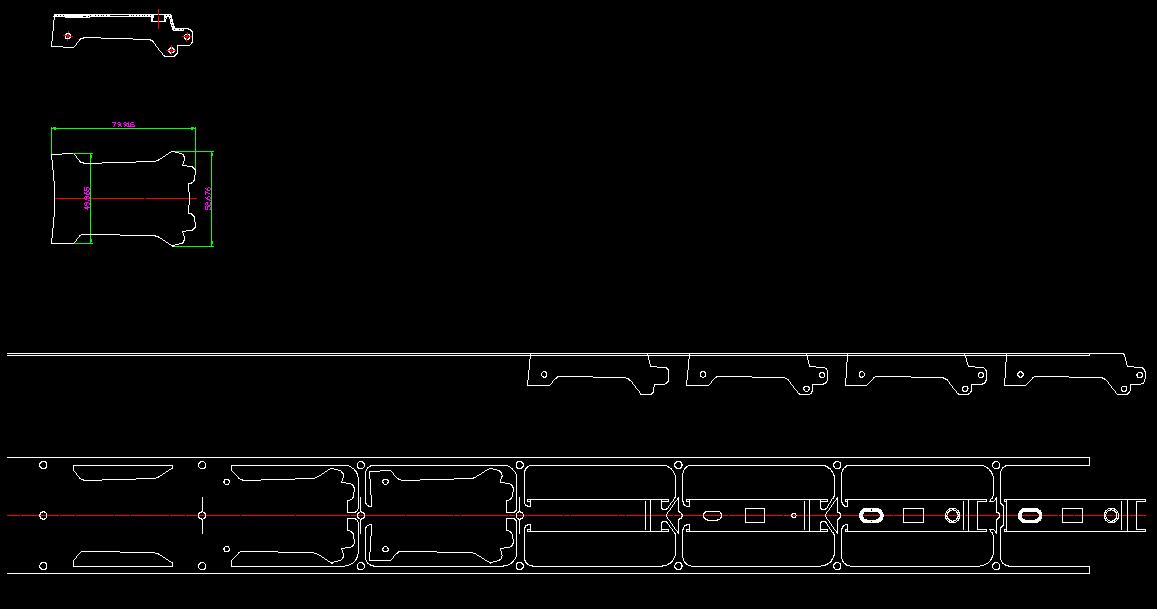

图

黄花菜 · 发表于 2008-6-24 16:42:34

哦。改行了吗。这个手艺丢是丢不掉的，很多时候还会用到的。前阵子回老家，有个朋友要车一个轴，师傅太忙没空车，我就去搞，差不多六七年没摸过车床了，把车床一开起来，几分钟就熟悉了，那师傅居然很奇怪，你也会搞这个。我说我以前就是靠这个吃饭的。。呵呵。

打铁佬 · 发表于 2008-6-24 16:50:01

最后切断冲头装有计数器，可以随便设定1-50步切断一次。

打铁佬 · 发表于 2008-6-24 17:00:24

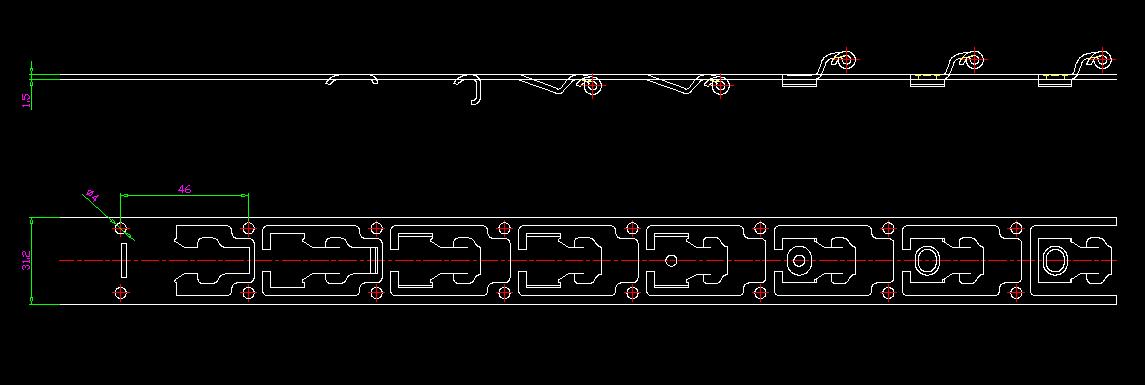

请注意，第一张图。产品背部有个M7X0.75的攻牙是在冲床上最后一步攻出来的。
这套模具看似很简单，其实真正生产起来就蛮复杂的。又要冲侧边孔又要攻牙，80T的冲床上速度只能20次/分钟，快了攻不了牙，晕。后来干脆把攻牙拆掉了，放到自动攻牙机上做还快。

打铁佬 · 发表于 2008-6-24 20:04:40

科技日新月异啊！下了个ACAD2008试了一下，没法用，太憋扭了，一点都不顺，没2002版的好用。还要改设置真麻烦，看来我真的是过时了。

zhoulonght · 发表于 2008-6-29 10:32:01

老兄有马达模具吗?一起交流交流.

:handshake

TSB99001 · 发表于 2008-6-29 15:05:02

放点经典的上来看看好吗？

lyluzy · 发表于 2008-7-27 23:03:30

感谢楼主分享
