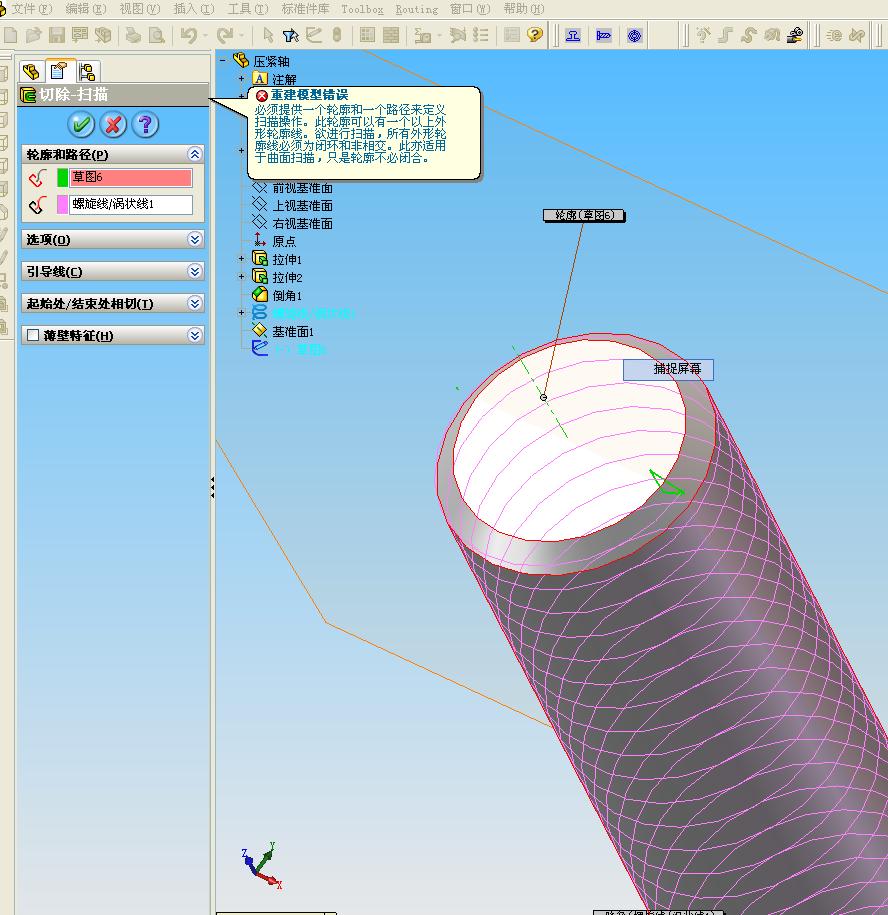

画螺纹为什么会出现这样的问题

tiger79

画螺纹为什么会出现这样的问题

大洗衣盆

源文件提供下,这样看不出来什么...
- k2 T& l0 m5 T3 ]: K  q5 H* Z
8 q. E( J1 n& l, l" Q3 b还有最好是先做螺纹,然后旋转出倒角...

chenjun520601

这就是说楼主的草图轮廓实际上可能没有完全闭合或者草图有交叉，楼主应该再检查一下草图看有没有问题！
其实，楼主完全不用这样做螺纹，这样出工程图时螺纹那里上面会显示一片黑！
$ m' V2 R9 f8 x3 l0 P最好手插入——注解————装饰螺纹线！这样出工程图会很方便！
8 z9 q( x5 q8 d0 U$ j（注意：另要要在选项里面——文件属性——注解显示里面勾选上色的装饰螺纹线！）

chengmu

你在检查一下轮廓线，可能存在问题。

yanzhouping

原帖由 chenjun521208 于 2008-6-13 10:30 发表 http://www.3dportal.cn/discuz/images/common/back.gif
这就是说楼主的草图轮廓实际上可能没有完全闭合或者草图有交叉，楼主应该再检查一下草图看有没有问题！
其实，楼主完全不用这样做螺纹，这样出工程图时螺纹那里上面会显示一片黑！
; s9 v; K# N( n' N# v最好手插入——注解————装饰 ...

最好手插入——注解————装饰螺纹线，这个我找不到 ，能做个实例吗？谢谢

chenjun520601

原帖由 yanzhouping 于 2008-6-13 14:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif

) x+ Y5 N6 d" w最好手插入——注解————装饰螺纹线，这个我找不到 ，能做个实例吗？谢谢

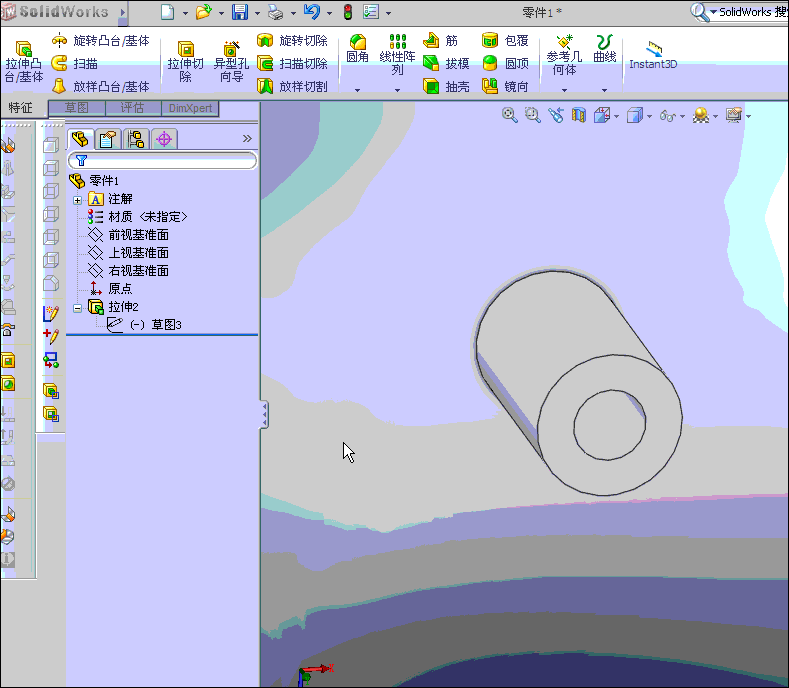

" `0 ?; Q% L7 m我用的是SW2008，请看下图：

wwwzzzvvv

确实是看不清楚，最好发个呀源文件。

wwwzzzvvv

本人感觉装饰螺纹虽然省事，但是既然学画图，就要追求个尽量完美吧。
要不然还有意义吗，还不如直接就画个圆柱体当螺纹呢。
, m& d/ s1 S7 b+ q( t本人愚见。

wwwzzzvvv

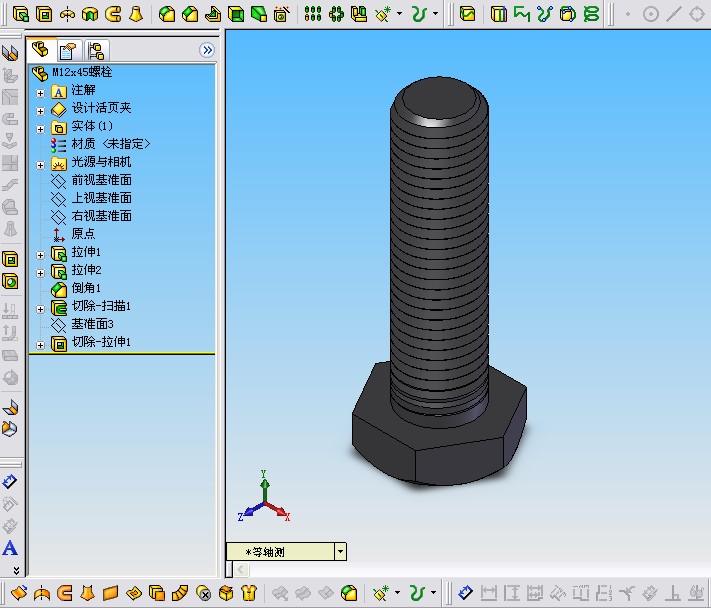

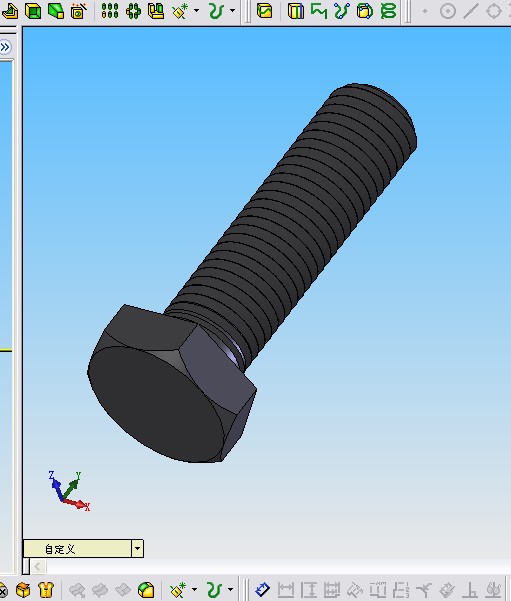

你好楼主，我画了一个，你看看能否对你有帮助，不妥之处，还需各位高人批评指正，谢谢。

wwwzzzvvv

在来个源文件。

tiger79

谢谢，已找到原因，草图与路径不垂直的原因造成的

zjhzlswxh

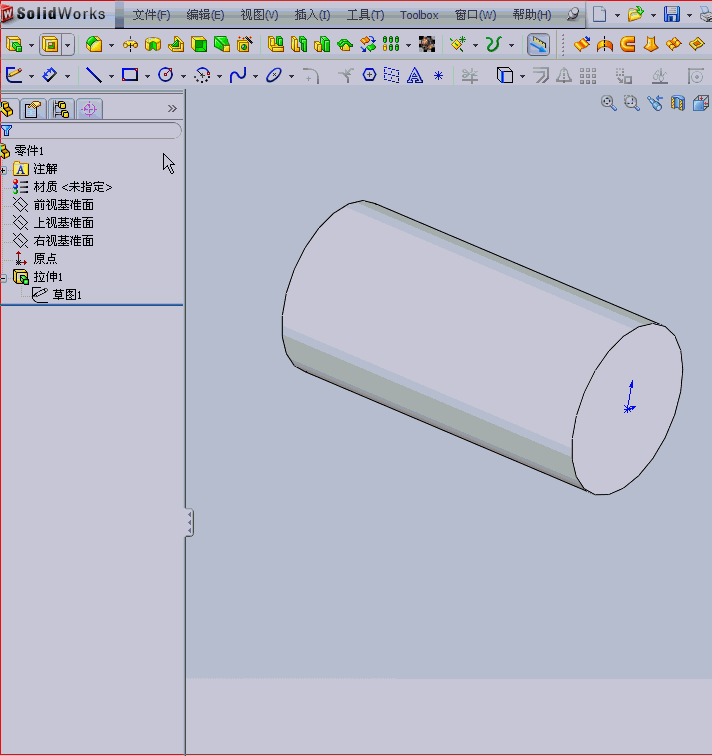

看看这个

hahap

用装饰螺纹线表示就好，且支持工程图的表达，没必要搞扫切来加重整体装配负担。

wwwzzzvvv

13＃你好啊，你说的确实有道理，如果想省事，连图都不画是最省事的，买个螺栓，用相机照下就行了呀。^_^^_^^_^

zls888

原帖由 wwwzzzvvv 于 2008-6-17 15:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
13＃你好啊，你说的确实有道理，如果想省事，连图都不画是最省事的，买个螺栓，用相机照下就行了呀。^_^^_^^_^

这个是两码事，如果不是特别需要是没有必要做螺旋线的，熟悉这个命令除外

licoolicoo

我就碰到一次。要画的。做了个还螺纹的盖。用装饰的不行啊。后来是自己画在实体上的。呵呵，如果这个能改进就好了。以后只要选一下就可以实现好多种螺纹了。

lufengli2

截面尺寸太大了也不行，对于三角形螺纹截面的底力与螺距P的关系为：0.87P。
