solidworks生成工程图的时候怎么自定义设置投影方式

yangzhi125 · 发表于 2008-6-6 10:13:06

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我觉得它默认出来的投影方向不太好
我想自己定义一下
不知道该怎么做

wangdaowei · 发表于 2008-6-6 12:31:30

你可以先把零件打开,转到你满意的方向然后再新建工程图,选择"当前"就可以了

hahap · 发表于 2008-6-6 13:00:36

原帖由 wangdaowei 于 2008-6-6 12:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif' ?0 E; z; X7 E$ t" G( b
你可以先吧零件打开,转到你满意的方向然后再新建工程图,选择"当前"就可以了

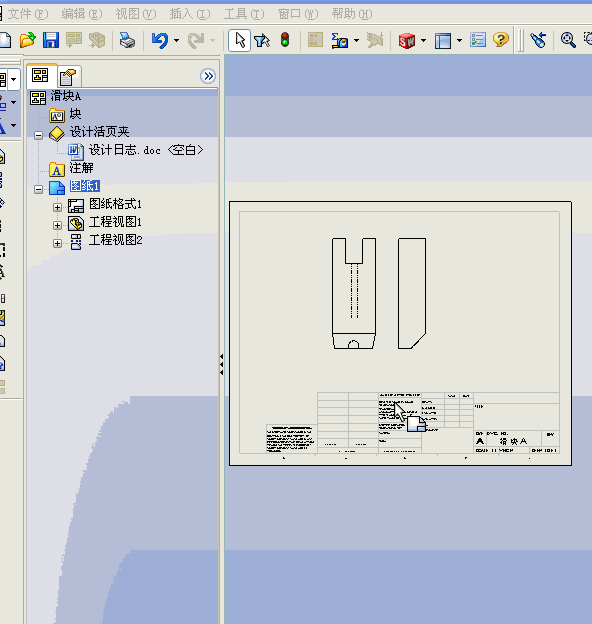

也可以新建一个视图定向（默认快捷键：空格键），然后在工程图里插入－－－模型，选上定义的视图就好

。

CADGUY · 发表于 2008-6-6 13:36:31

我也跟着学了一招儿. 谢谢!

yangzhi125 · 发表于 2008-6-9 22:00:36

谢谢三楼的
很直观形象
呵呵
又学到了一招工程图的生成方式
我以前自己摸索出来的太简单了

maolovetian · 发表于 2008-6-10 08:43:45

谢谢3楼,我也学到了

chen202 · 发表于 2008-9-17 20:17:10

很好，我又学了一招！

zhenghairong · 发表于 2008-9-18 19:14:52

太好了，谢谢，我正在学习，两天了不知道该怎么办，现在好了，谢谢，太感谢了

hahap · 发表于 2008-9-19 09:02:24

补充，还可以先在零件图里调整好想要的三维图形，然后切换到工程图中－－－在右侧“查看调色板”点击“刷新”－－－选择“当前”视图。这样也可以的，不过只能用一次，想再用，得把前面的视图删除后再次使用，可以在两个工程图中使用复制－－粘贴来加以利用。
