这条轴的简单画法

liyuqingdgr · 发表于 2008-5-20 10:25:17

您需要登录才可以下载或查看，没有帐号？注册

x

这条轴在工程图中怎么标注孔的直径和角度.

[ 本帖最后由 liyuqingdgr 于 2008-5-20 10:30 编辑 ]

brightsjf · 发表于 2008-5-20 10:56:27

这个轴搞成这样，能不能用啊？

liyuqingdgr · 发表于 2008-5-20 12:13:55

这条轴在工程图中怎么标注孔的直径和角度.?
有简易画法吗?

jl5541dahang · 发表于 2008-5-20 13:54:49

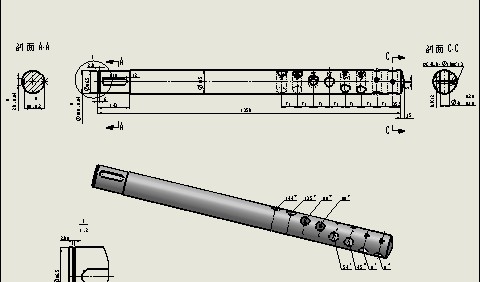

可以展开轴的外表面显示孔的大小和位置，这样标注会更清楚一点。

[ 本帖最后由 jl5541dahang 于 2008-5-20 14:03 编辑 ]

lgw3728 · 发表于 2008-5-20 14:05:46

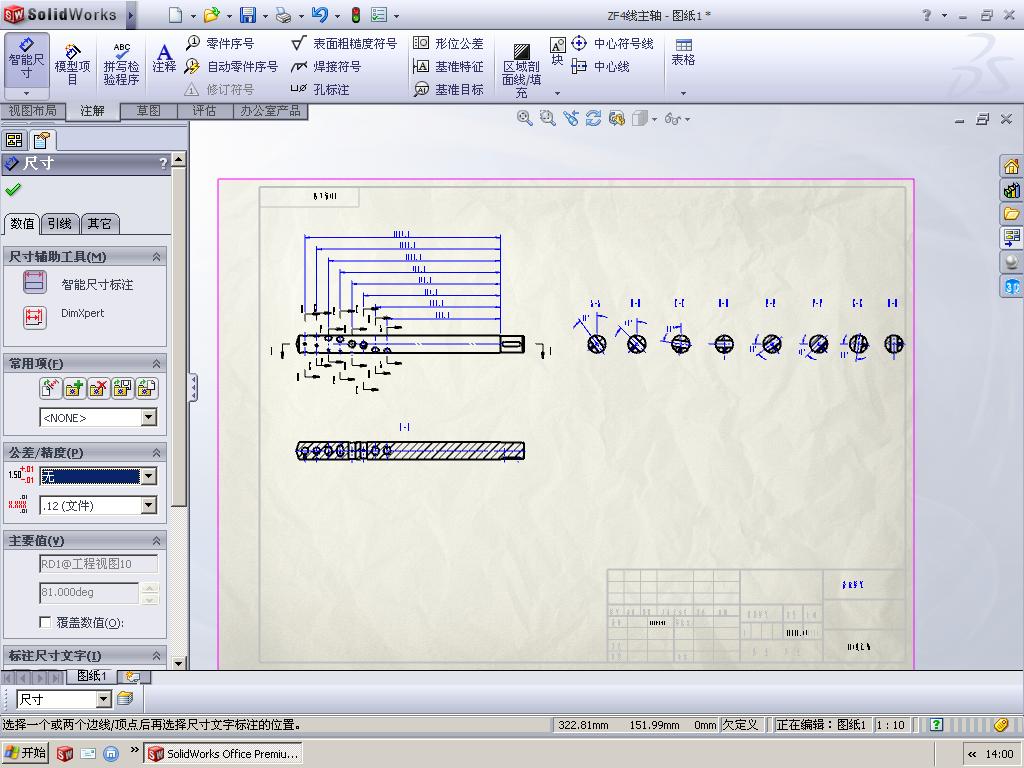

这样可以吗？

ltq59 · 发表于 2008-5-20 14:40:08

我以为是新型笛子呢．

liyuqingdgr · 发表于 2008-5-20 15:47:19

这样的孔能用阵列做吗?

liyuqingdgr · 发表于 2008-5-20 16:00:11

感谢5楼\6楼的指导,不知道能不能用阵列来完成这些孔?

liyuqingdgr · 发表于 2008-5-20 16:04:59

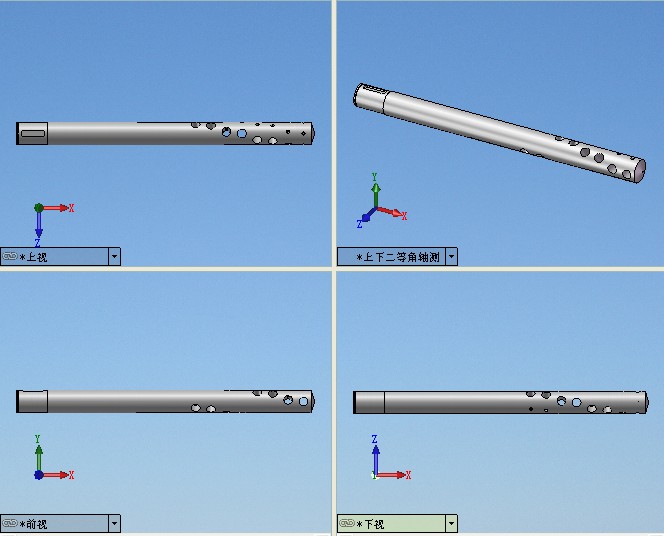

我做好了,请各位指点!

liyuqingdgr · 发表于 2008-5-20 16:06:20

在做实体模型时,能用阵列做出这些孔吗?

jl5541dahang · 发表于 2008-5-20 16:41:12

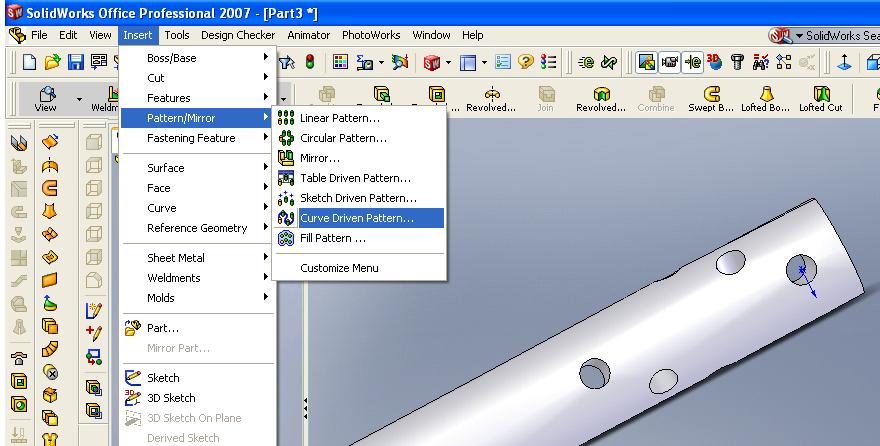

用曲线驱动阵列可以做。
