[求助] 有一定角度的工程图剖视图的画法

[复制链接]
泡泡鱼
发表于 2008-5-10 20:44:44 | 显示全部楼层 |阅读模式 来自： 中国北京

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

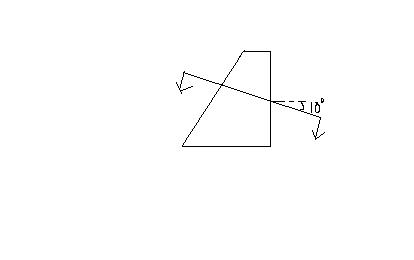

因为模型有一定的角度，要画精确的比如和x轴成10度的剖视图，如何画 ？
回复

举报

hahap
发表于 2008-5-10 21:39:07 | 显示全部楼层 来自： 中国广东中山

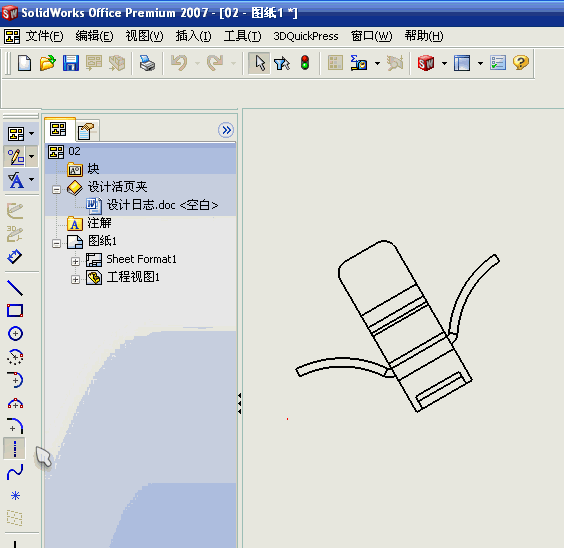

个人做法：先画出中心线，标注角度，再利用中心线做剖切面。
# u) [8 o2 I& q0 Z/ t9 Z过程： 1.gif
