[已解决] 请问在CAD中生成的三视图有点不对啊

[复制链接]
发表于 2008-4-20 20:46:29 | 显示全部楼层 |阅读模式 来自: 中国广东肇庆

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

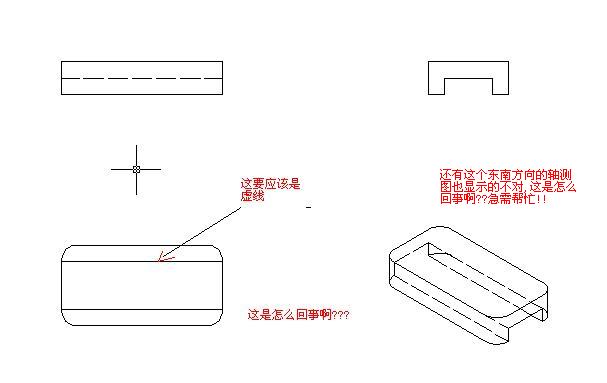

大家好,这个图是我在CAD2004中生成的三视图,但是这里面的图层我有点搞不懂,就如以下的那个俯视图怎么没有显示虚线啊,里面的图层我改了线型了,还是没有显示,不知道怎么回事,还请各位高手指点指点!!!在此谢谢大家!!
 楼主| 发表于 2008-4-20 20:50:19 | 显示全部楼层 来自: 中国广东肇庆

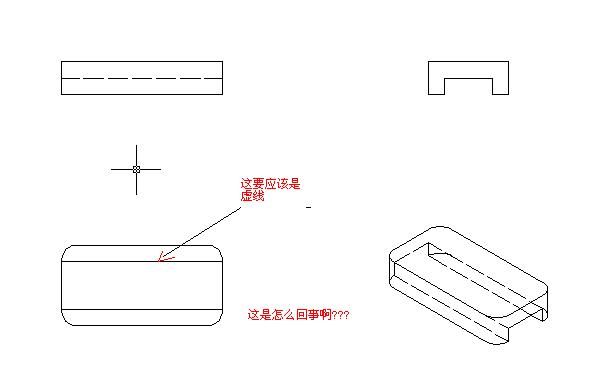

这里也有不对的,请各位大哥帮帮忙!!

这里也有不对的,请各位大哥帮帮忙!!这里也有不对的,请各位大哥帮帮忙!!
发表于 2008-4-20 22:07:33 | 显示全部楼层 来自: 中国江苏镇江

回复 2# 的帖子

俯视图是应当是虚线了!
, {+ c# I4 s7 m( z检查是否是俯视图轮廓创建时出错呢?
+ B0 r2 G& e5 A

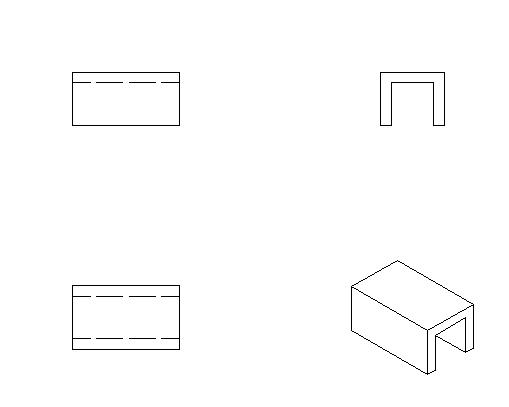

. R/ r1 E' A* F5 Z东南轴测图你可以激活视口后删除虚线。! R) Y0 b9 B9 n# `4 C/ n
% ?% K' z/ N+ c# X. C
临时作个无圆角的
 楼主| 发表于 2008-4-21 19:34:25 | 显示全部楼层 来自: 中国广东肇庆
检查是否是俯视图轮廓创建时出错呢!!这个我也检查了,
  f: m. L$ l; U% H就是不知道怎么搞的,能否把你做图的步骤做个动画什么的发给我啊,真的很需要大哥的帮忙,谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!谢谢!!!
发表于 2008-5-10 08:42:51 | 显示全部楼层 来自: 中国辽宁营口
首先怀疑你的俯视图视图方向是不是错(底朝上)了;轴侧图没问题呀,新总也已说过了,把隐藏轮廓块删除或将其所在图层关闭或冻结就行了。; M! i( Q4 Q0 V% ?

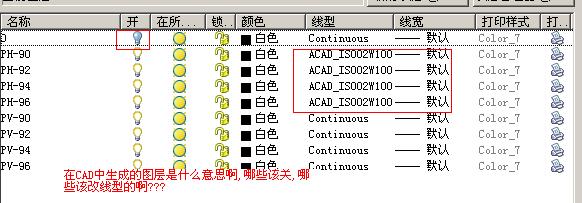

另外,从你的图层特性管理器中没看到HIDDEN线型。建议你在使用设置轮廓命令前先加载HIDDEN线型(最好在模板中就有,新建文件时自动加载),这样在设置轮廓后生成的隐藏轮廓块本身就是虚线,而不需要再人为修改。
发表于 2008-5-10 19:02:37 | 显示全部楼层 来自: 中国广东梅州
CAD是美国软件0 f. Q9 p- w3 B: C+ y7 _
所以不是我们国家的第一视角的放置,而是第三视角的图,所以,出来的图纸肯定是美国标准的了

评分

参与人数 1三维币 +3 收起 理由
wsj249201 + 3 应助

查看全部评分

发表于 2008-5-31 17:17:03 | 显示全部楼层 来自: 中国浙江杭州
怎么简单的图纸,为什么不能自己画,非要靠软件生成。
; V$ I4 z/ j# R' j5 N3 }自己动手什么问题不能解决。
发表于 2008-6-3 16:12:55 | 显示全部楼层 来自: 中国江西南昌
自己绘图怎么会那样??
