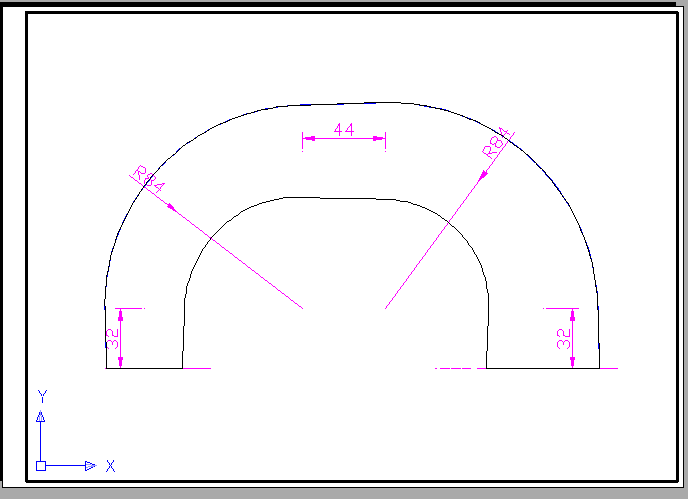

图里白色轮廓线怎么画快点

hebei · 发表于 2008-4-18 10:54:29

提示: 作者被禁止或删除内容自动屏蔽

hbcdds_zxg · 发表于 2008-4-18 17:05:19

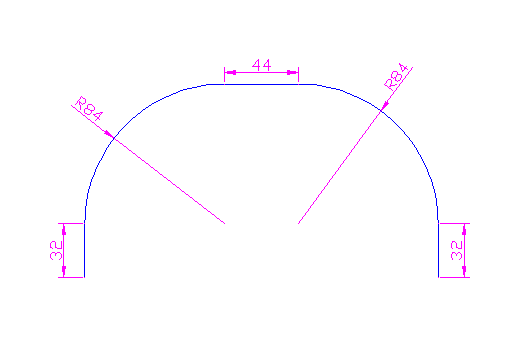

此图我没看明白，R84的边界，和R180的边界没给清。

hebei · 发表于 2008-4-18 17:46:44

提示: 作者被禁止或删除内容自动屏蔽

woaishuijia · 发表于 2008-4-18 17:54:09

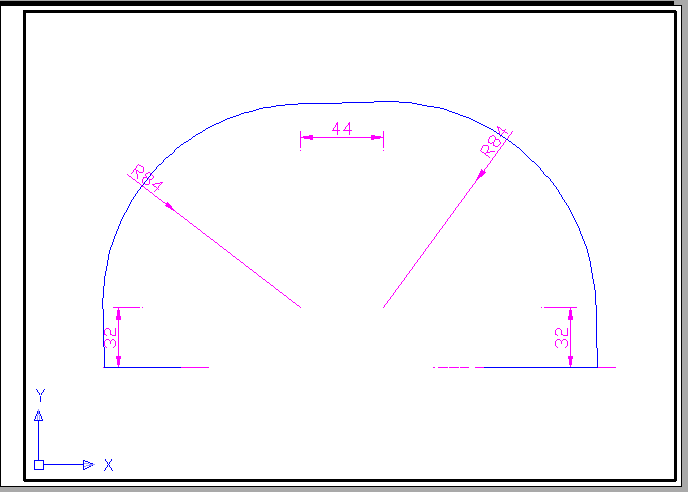

新建一个文件，按原图中心线尺寸画一条多段线

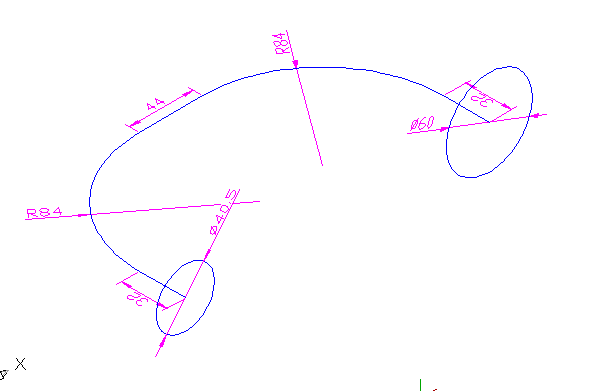

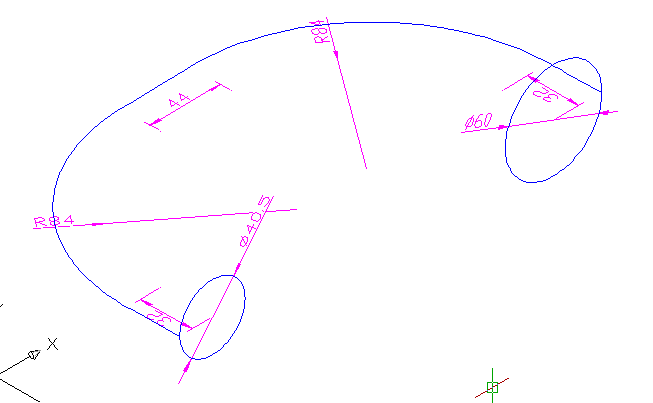

变换视图为西南等轴侧视图方向，坐标X轴旋转90度，在多段线两个端点按原图要求画圆

用“放样”命令，选取两个圆，确定后再用“路径”选项，点多段线生成三维实体

进入布局空间，插入一个视口，双击视口内部进入其模型空间

用“设置轮廓”命令，选取三维实体，确定确定确定，得到轮廓线，复制后粘贴到二维图即可

[ 本帖最后由 woaishuijia 于 2008-4-18 17:56 编辑 ]

JSKSGS · 发表于 2008-4-18 19:00:55

4楼的方法是正确的！

hebei · 发表于 2008-4-19 08:04:53

提示: 作者被禁止或删除内容自动屏蔽
