[分享] CAD设计图纸专用模板

 关闭 [复制链接]
发表于 2008-4-13 10:07:06 | 显示全部楼层 |阅读模式 来自: 中国福建宁德

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
CAD设计图纸专用模板8 r& q8 J* n3 V7 I
  I! N  a1 }* Y" o! `* |+ O/ n+ d
内容介绍:
  i+ U2 j$ G% R" o
+ O, D7 F: i% s# @必须使用模板绘图,模板文件中已设置好极限、图框、层、文字样式、尺寸样式、粗糙度符号块、基准符号块、明细栏块等;模板文件有:  J9 I8 Z% b& W# s* t
横A4模板.dwt、横A3模板.dwt、横A2模板.dwt、横A1模板.dwt、横A0模板.dwt;
# }. ]+ a( e* g: o. }4 e  F竖A4模板.dwt、竖A3模板.dwt、竖A2模板.dwt、竖A1模板.dwt、竖A0模板.dwt。, B  i& d" x: q; L, r; u) t; b
2、模板中的图层和内容:; N$ H" J8 T. }: _3 J# v' B0 X

8 S& H. _& t& ]+ p. G6 w0 S" f+ [层名 层的缺省
" u& p  ~/ u$ F' [颜色 层的缺省
2 j* E6 e4 g% `0 Q! @8 e. F1 X线型 层中的# @% E/ B- U4 y) X" ?! p
图形对象 线宽
  f- w1 s9 U% K- L9 g(mm)    * Q/ R& w3 n1 j5 R8 o; ^3 U
title-prop 绿色(green) continuous 图框中需填写的文字 0.3    % f+ O6 j: M6 H- p6 ?
part 白/黑(white) continuous 轮廓线 0.9
8 z$ G4 ^6 b5 Hdim 绿色(green) continuous 尺寸线 0.3
  ^* f. {$ S' j, ycenter 红色(red) center 中心线 0.3
& P7 g6 W0 S7 m6 D5 f3 {: ?$ P' A4 Ptext 青色(cyan) continuous 文字 0.3    6 C( u4 y% z0 G* K1 H: }  k+ |
hatch 青色(cyan) continuous 剖面线 0.3
# C+ |1 Q! @% [/ `2 ~3 o7 |dash 青色(cyan) dashed 虚线 0.3    : ~+ h) o; U& q5 [, [/ L
thin 青色(cyan) continuous 细线 0.3    # n- _9 I# q* L
other 黄色(yellow) continuous 其他 0.3
( W: w/ G/ U& ?) M" u7 u2 s名字以“title-”开头的层放置图框的内容,除title-prop外,其他层已锁掉,请不要解锁、修改。
4 E- M7 B! R4 H: i2 ~! W% E8 A' {6 ?可以增加层,层名为同类层名加数子后缀,如:text1、text2、text3,颜色、线型等层的属性应不变。
  C7 r: E" |3 w- `3 a表中线宽为打印出的线宽,仅作参考,无需设置。
" F/ U8 ^" f+ N' [6 S8 t绘图时颜色用bylayer 线型用bylayer,即用层的缺省颜色和线型。/ J  b# A1 f" {, k/ ]6 Q
3、必须使用模板中的缺省文字样式“Standard”,(SHX字体为gbenor.shx,大字体为gbcbig.shx),字高一般为3.5 、5,标注效果看模板。
# X" b" {; ?# {3 y5 Q' p7 i; g( |4、推荐使用模板中的尺寸样式“GB-35 ”(尺寸文字高为3.5)、“GB-5” (尺寸文字高为5),标注效果看模板;若需要,请以这两种样式为基础产生新样式。1 R; R' q5 Y# S* s
5、插入粗糙度符号块时会提示输入粗糙度值;粗糙度符号块有两个:“粗糙度符号1”用来标注上方和左方(旋转90度)、“粗糙度符号2” 用来标注下方和右方(旋转90度)。3 v4 b6 ^: C: K: v3 D
6、插入基准符号块时会提示输入基准代号;基准符号块有两个:“基准1”用来标注上方和左方(旋转90度)、“基准2” 用来标注下方和右方(旋转90度)。
8 x: d) C0 B  d6 A7、标题栏中“设计”、“校对”项不要填,打印后手工签字(“校对”由相关的工程师签字)。9 A& p/ h0 {; x1 w
8、必须使用这样的文件名格式存盘:ABCD****.dwg;含义:“A”是数字,表示图幅代号;“BCD”是数字,表示所画图纸的编号;“****” 自定义,可以不止4位。* V! v' e- ~: k( M8 B
例:  3150-17-05.dwg 表示 :A3图幅、150号图纸、17-05图号。4 K: ~3 Z3 Z3 w0 c5 V, f
9、模板压缩包中包含字型文件gbenor.shx和gbcbig.shx,,如果您使用的autocad中无此文件或不是中文版,请把这两个文件覆盖到autocad安装目录的fonts目录中。. S. l  v- m, a9 m0 {
6 h) a) x  h. ^) l9 w. \. H
[ 本帖最后由 番禺理工 于 2008-6-21 11:21 编辑 ]

CAD设计图纸专用模板.rar

632.26 KB, 下载次数: 1631

评分

参与人数 1三维币 +15 收起 理由
番禺理工 + 15 追加点分

查看全部评分

发表于 2008-4-13 10:18:49 | 显示全部楼层 来自: 中国浙江杭州
这个东西怎么用呢????
发表于 2008-4-13 14:59:05 | 显示全部楼层 来自: 中国广东清远
是图纸框吗?好用不?是不是标准的?
发表于 2008-4-13 17:33:48 | 显示全部楼层 来自: 中国山西吕梁
我下载了请教如何使用?
发表于 2008-4-13 17:41:41 | 显示全部楼层 来自: 中国浙江温州
最好有个贴图给别人看一下!
发表于 2008-4-19 13:17:19 | 显示全部楼层 来自: 中国江苏南通
下载下来,用模板应该快捷很多
发表于 2008-6-21 10:51:33 | 显示全部楼层 来自: 中国吉林长春
多谢楼主好资料分享。如果能介绍下资料内容就更好了。
发表于 2008-6-21 10:58:21 | 显示全部楼层 来自: 中国江苏苏州

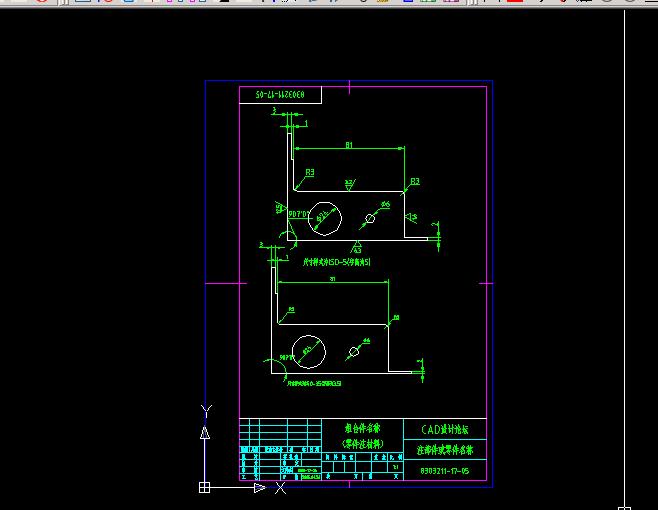

我来贴张楼主的模板图

其中一张A4图纸是这样的,
发表于 2008-6-21 15:03:20 | 显示全部楼层 来自: 中国江苏苏州
呵呵不错,希望楼主再接再厉,好东西拿出来分享
发表于 2008-6-21 23:14:45 | 显示全部楼层 来自: 中国湖南湘潭
好t比较的简洁适合一般的表达使用,而且可以修改成成套的比例方式来使用t
发表于 2008-8-30 23:24:13 | 显示全部楼层 来自: 中国重庆
好贴就是好贴,非常实用,作图也特快!
发表于 2008-8-31 07:35:06 | 显示全部楼层 来自: 中国上海
  没有明白怎么方便了,那张图不是A4图纸嘛, 新建里面有啊
发表于 2008-9-9 11:11:24 | 显示全部楼层 来自: 中国江苏南京
下载后,使用了一下,还是不错地 :)
发表于 2008-9-9 11:28:17 | 显示全部楼层 来自: 中国湖北武汉
还是有点用的$ X7 b3 i4 X3 c; h2 w! d
多谢
发表于 2008-9-10 08:54:44 | 显示全部楼层 来自: 中国广西柳州
模板很好用,自己做适合自己的也可以的,大多很方便。不过一般都有厂标准的
发表于 2008-9-10 09:03:38 | 显示全部楼层 来自: 中国广东深圳
加载 一下就行了- w8 G* C, }) j1 }( R7 l$ h2 B
每次打开就自动加载模板
发表于 2008-9-10 09:20:06 | 显示全部楼层 来自: 中国浙江温州
没感觉好用,如果图框在布局里就好了
发表于 2008-9-10 11:22:39 | 显示全部楼层 来自: 中国河北廊坊
感觉 不错呀,最好多贴点模板
发表于 2008-9-23 12:14:54 | 显示全部楼层 来自: 中国北京
原帖由 bbgk 于 2008-9-10 09:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif  B  e# X+ R8 r; @8 a" z
没感觉好用,如果图框在布局里就好了
! z* D" F% v7 L  {3 D
, o9 n- @' |. Z5 ]
对呀,如何放置在布局里呢?
发表于 2008-9-28 10:43:04 | 显示全部楼层 来自: 中国浙江宁波
谢谢分享 很实用的东西
发表于 2008-10-10 23:26:46 | 显示全部楼层 来自: 中国上海
不错的东西
" B9 `$ k  y7 s1 B9 h& e7 X谢谢
3 c, I6 T# Y5 Q0 n% d收藏了
发表于 2008-10-11 07:44:37 | 显示全部楼层 来自: 中国江苏徐州
比骄好用,楼主辛苦了谢谢共享
发表于 2008-10-11 23:33:49 | 显示全部楼层 来自: 中国安徽芜湖
这个很好用 标准化啦  多谢啦
发表于 2008-10-12 09:49:04 | 显示全部楼层 来自: 中国广西
很好,谢谢!!!!!
发表于 2008-10-12 11:16:05 | 显示全部楼层 来自: 中国湖北武汉
各单位都有自己的标准化配置和模板,自己用还是不错的。
