这个图在SW中的画法

you789 · 发表于 2008-4-5 15:07:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

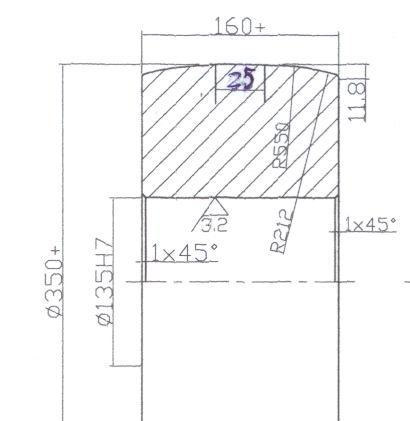

如图中的的R值实际上圆弧过渡，

在SW怎么做？大家谈谈

che-zp · 发表于 2008-4-5 16:14:13

两点半径就可以确定圆

cygoodcn · 发表于 2008-4-5 16:14:31

这个图关键是截面草图的画法，立体只要旋转即可（如果此图尺寸完整，则如下步骤）
先画出尺寸为25的那段直线段，画出160右侧竖线，然后向下偏移11.8与尺寸160的右端相交找到R212要通过的点，以此点画R212圆，再画R550圆，定义R550与25直线相切，与R212相切即可

txz1314 · 发表于 2008-4-5 18:21:44

这个实际可以拾取两点然后再定义圆弧！~

hbycxam · 发表于 2008-4-6 10:05:39

经实际画图，此题无解。其尺寸存在问题。直线25、11.8及R550、R212有冲突。

guoquanfeng · 发表于 2008-4-21 06:16:21

用旋转特征即可，草图利用相切关系

qiao135224 · 发表于 2008-4-21 11:59:13

草图没有相切关系，212圆弧和550不能相切，相切了就过定义了，25直线和550自动添加相切。不信自己可以试一下。

qiao135224 · 发表于 2008-4-21 12:07:52

我认为比较简单的是;    1.用直线工具条画出直线，圆弧，圆弧。
                  2.删除两圆弧相切关系
                  3.定义尺寸
                  4.镜像（画中心构造线）
                  5.旋转特征
                  ......

安息 · 发表于 2008-4-21 12:25:36

画个大概，定义尺寸和约束就可以了
