调质回火温度

窦坦彬

教材或者资料上说调质回火温度一般在500-550，为什么在实际生产当中所使用的温度一般都要低于这个温度范围？

ajhtiger

楼主弄错了吧，应该是高于吧，低于这个范围就不能称为调质而是中温回火了

kevin8hu

楼主，你说的500-550°，那时一般的情况，再说了回火的温度是根据你要的调质硬度来定的，不是死的。
# S4 ]$ A; Z/ f举一个例子，同样的材料：42CrMo
A：要求调质硬度HRC32-39，它的回火温度是520-560°；
B：要求调质硬度HRC39-44，它的回火温度就是450-470。
所以这个温度是可以变得。

窦坦彬

谢谢了，可是怎么决定某种材料调质的回火温度？有没有标准？
+ S3 s9 ]- Z% Y3 x/ O" L譬如说45#，调质温度在480时多长时间能降低1HRC？在490度又是怎么样？

czcxq0408

回火温度应该根据用途,材料等要求定。高温回火是指在500-650℃之间进行回火。调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。 ⑵时效处理：为了消除精密量具或模具、零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。对在低温或动载荷条件下的钢材构件进行时效处理，以消除残余应力，稳定钢材组织和尺寸，尤为重要。

kevin8hu

原帖由 窦坦彬 于 2008-3-28 10:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
( b0 J4 J+ T# E6 e6 v' C( b谢谢了，可是怎么决定某种材料调质的回火温度？有没有标准？
  I. r, M9 J! R5 ]% L譬如说45#，调质温度在480时多长时间能降低1HRC？在490度又是怎么样？

& j" R, G3 }' n2 O) B这个你要找热处理工程师手册看看，里边应该有说明。

kevin8hu

原帖由 窦坦彬 于 2008-3-28 10:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
谢谢了，可是怎么决定某种材料调质的回火温度？有没有标准？
1 g6 w7 k1 u- j9 r/ c, E7 p, E譬如说45#，调质温度在480时多长时间能降低1HRC？在490度又是怎么样？

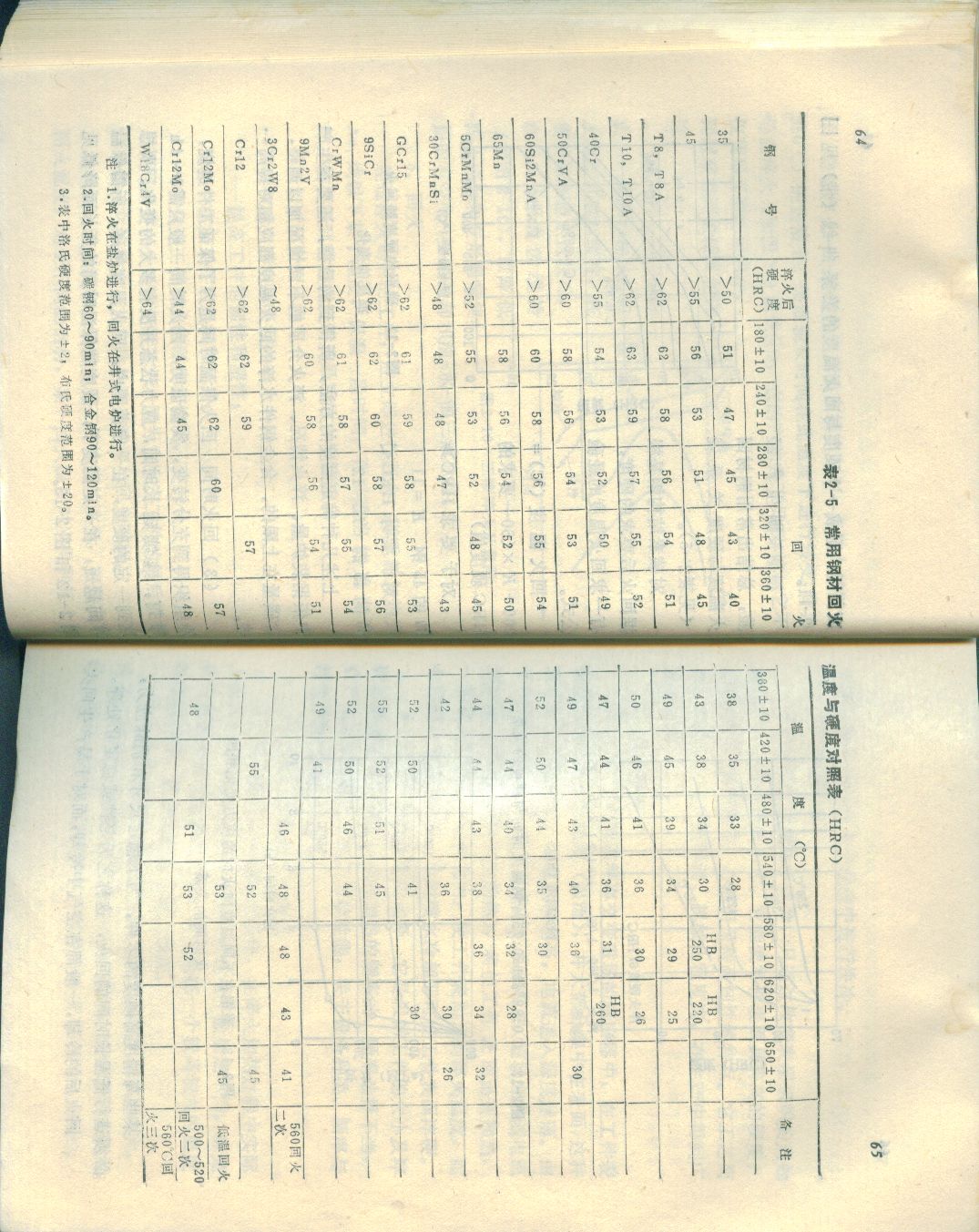

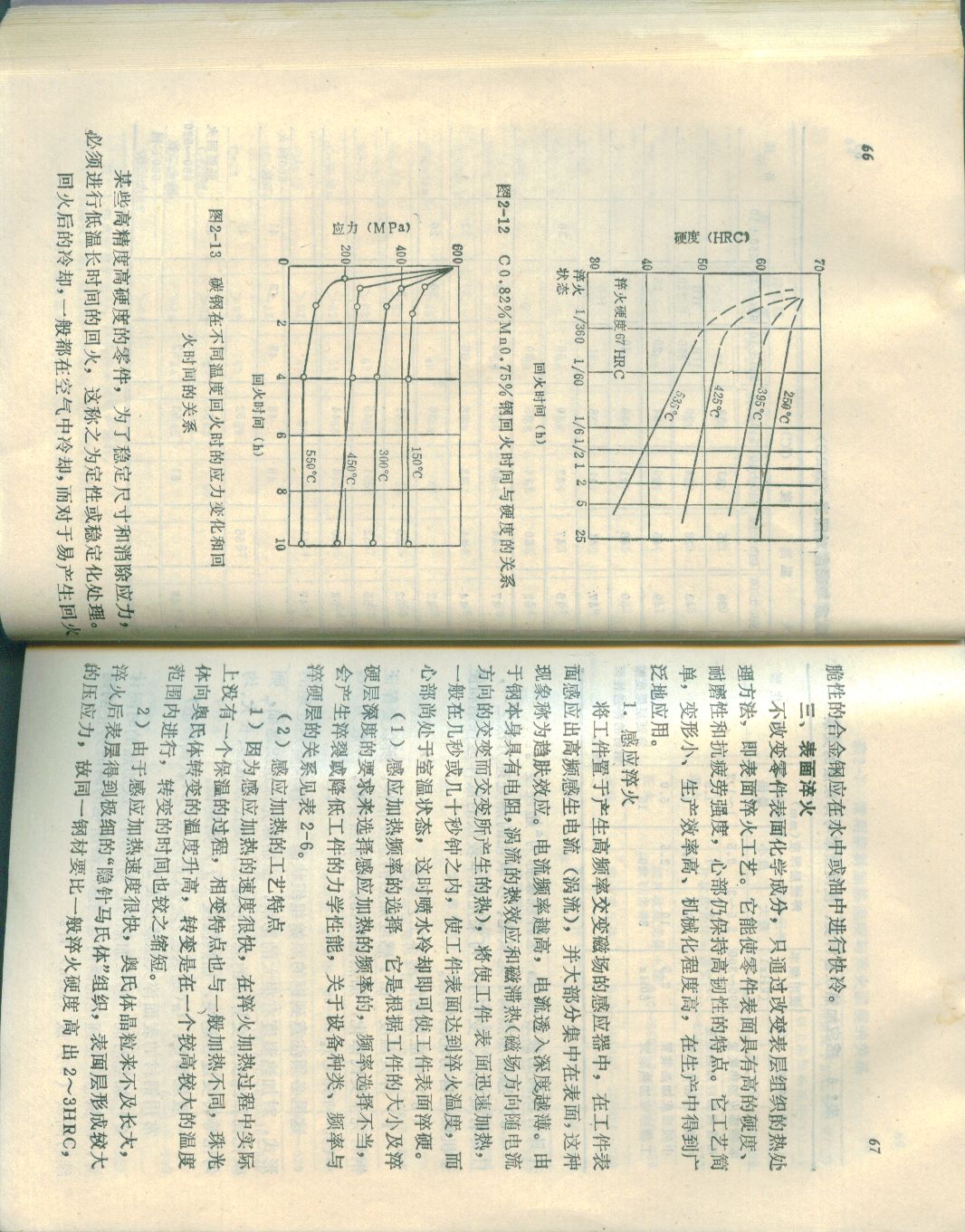

刚才专门翻了一下热处理的书，给你找了一个图片你看看，有没有用。
专门找别人扫描了一下。

7 a0 P9 B3 D) H1 _2 B[ 本帖最后由 kevin8hu 于 2008-3-28 11:40 编辑 ]

hbh0606

低于这个温度进行回火的原因可能是回火后能保持最终硬度。当然与回火的时间也有关系。

窦坦彬

原帖由 kevin8hu 于 2008-3-28 11:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
0 d, O( i) @# Q
8 S( O$ {% x4 S; J% S刚才专门翻了一下热处理的书，给你找了一个图片你看看，有没有用。
专门找别人扫描了一下。

! B! L8 L4 ^2 L! p, h0 Y: ]* \
8 I) f. L! K: R# H3 v% P

6 U7 U( ?* `5 L  v: n( c" T
9 k% o" b" P3 z  T8 X3 y5 ^0 [非常感谢，想要的就是这样的

我才来的，有些东西还需要大家多多帮忙啊...

zycwlm

过低的温度可能出现回火脆性,另外还有硬度和性能要求,综合来定的,不是死的,书上说的只是一般情况.

xiyushi

恩 不能迷信书本 ，书本只是给一个普遍的认识，具体认识还要工作中自己总结 这就是经验。
