请教各位高手CAD各种线宽的设置（符合打印的）

zzxxdd123 · 发表于 2008-3-21 21:59:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教各位高手CAD各种线宽的设置（符合打印的）
急需！

aqaq521 · 发表于 2008-3-21 22:08:26

在CAD里面粗实线的线宽要大于0.35 以上，打印出来才能看出是实线，一般我A3及以下的图纸粗实线是设0.5mm，A2及以上的图纸要设0.7mm以上打印出来效果比较好，这是我的个人的经验，主要是可以自己设下，然后打印出来看一下效果，设置到自己满意就好。顺便说一下：粗实线0.7mm，细实线0.35mm是国标，不过我认为0.7mm在A3图纸以下显得太粗了，所以我小张图纸我都设0.5mm

在工程制图中每种线型都有相应的宽度，但在AutoCAD的图纸空间中，在视图区却不能显示出线型宽度的区别。在以前的版本中我们是通过线的颜色来区分线的宽度的（无法在视图区显示出来，除非通过“Pline”的命令在绘制图线的时候，设置定义线的宽度），在AutoCAD 2000中新增加了“LWEIGHT”(线型宽度设置）的命令，为图形的实体设置线宽，可通过打开状态行的“LWT”按钮来显示，这样便可直观地区分实体线型的信息。也可键入“LWEIGHT”命令，在出现Lineweight Settings 对话框后设置当前绘图的线宽，如想在屏幕上直观地显示出来，也必须打开“Display Lineweight”选项；

在AutoCAD 2000的图层设置中，新增一项“线宽”，可以在此设定线宽。在打印时，线宽参数设定的过程为：在下拉菜单“File”→“Plot...”→“Plot Device”→“Plot Style Table”→“Acad.ctb→Edit”在“Plot Style Table Editor”窗体中选取“From View”标签项。选取左边列表框中的颜色，这是指在AutoCAD中实体的颜色，然后在“Lineweight”下拉框中选定所需的线宽，在出图时将按不同的颜色对应不同的线宽绘制图形。

shenjian5060 · 发表于 2008-3-22 15:51:08

在工具栏里点线型,再设置,比例改为15或更大就可以了啊,可以试一下

shenjian5060 · 发表于 2008-3-22 15:52:39

不过最好开始就设置好线型和线宽,即设置好图层.

zzxxdd123 · 发表于 2008-3-22 20:25:00

aqaq521 非常感谢！谢谢！

xuezhongfei2002 · 发表于 2008-3-22 22:34:03

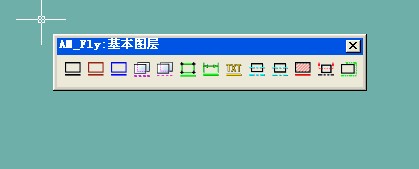

我直接用默认的图层，画什么线，直接点那个图层，也就是粗实线需要选，其余九不用了，系统自动默认

magicawjj · 发表于 2008-3-23 15:49:57

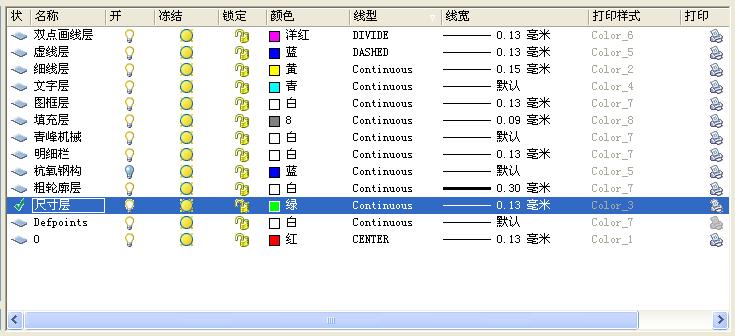

我每天都在打印:
粗线:0.3mm,
别的线:0.15mm
阴影线:0.12
这样就可以.二楼的你说的是不是太粗了啊

[ 本帖最后由 magicawjj 于 2008-3-24 14:02 编辑 ]

hebei · 发表于 2008-3-23 15:56:46

提示: 作者被禁止或删除内容自动屏蔽

wenzhiqing · 发表于 2008-3-23 16:24:46

A3图纸以下的粗实线有0.4-0.5就可以了!其他默认就行!也可以根据实际情况调整,参考自己打印机效果!

yiliannuog · 发表于 2008-3-24 13:23:48

一般粗线用0.6~0.9，细线用0.2或者0.3就可以了
2楼说的太粗了点吧？

hongkeli · 发表于 2008-3-24 13:48:35

提示: 作者被禁止或删除内容自动屏蔽

番禺理工 · 发表于 2008-3-24 21:14:25

根据我的经验
分两种,而且效果都不错
A4的为细的0.13,粗的0.4
A3 A2 A1 A0细的为0.18,.粗的为0.53
都符合国家旧的1:3的比例,虽然现在的是1:2
不过,效果不好,理论的东西

hbh0606 · 发表于 2008-3-24 22:12:37

个人常如下设置：
图框0.4mm，图形线为0.3mm，标注尺寸线宽为0.2mm，中心线为默认值0.05mm。
仅供参考，个人习惯而已。

ysgou · 发表于 2008-3-25 12:52:09

采用线条颜色控制打印线的粗细,我用了十几年了,这是最方便的方法
过程如下:
1.先建标准图纸格式,如A4,A3等等,这里以A4图为例
将图层中各种线的线宽改为默认
2.建立实体线,虚体线,尺寸线和中心线四种,实体线用于画粗线,颜色设为红色,虚体线用于画虚线,颜色为蓝色,尺寸线用
于标注,颜色为黄,中心线用于画中心线,颜色为绿色
3.打开文件标题下的页面设置项,点击修改,页面设置对话框中有打印式样表(笔指定)栏,选择acad.ctb,并点击右边的编
辑按钮,出现打印式样表编辑器,点表视图栏,将其中前10种线型的颜色从使用对象颜色改为黑色,将第一种红色线宽改
为0.5毫米,其余颜色线宽改为0.15毫米,保存
4.在你设好你所需的其余相关图标设置和标注格式设置后,将其存为标准A4 模板即可
5.以后新建A4图纸时,只需选择该模板就可以,打印出比较漂亮的图纸

abs1235 · 发表于 2010-4-19 14:48:35

怎么看不到附件????
