[已解决] 偏心异径管三维实体制作

[复制链接]
发表于 2008-3-18 17:15:25 | 显示全部楼层 |阅读模式 来自: 中国山东威海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
有一种管件叫偏心大小头,我想了很多办法也作不出它的三维实体,哪位高手能帮助解决?# p5 U" \2 d/ W6 c% b+ [& Q

: W# B: j$ y! M6 h! x9 g[ 本帖最后由 wsj249201 于 2008-6-17 14:20 编辑 ]
发表于 2008-3-18 17:50:51 | 显示全部楼层 来自: 中国浙江杭州
能发个照片上来吗?# ^+ G( _* h. a
我还没有接触过这样的物体,所以不知道样子.
发表于 2008-3-18 22:23:59 | 显示全部楼层 来自: 中国浙江宁波

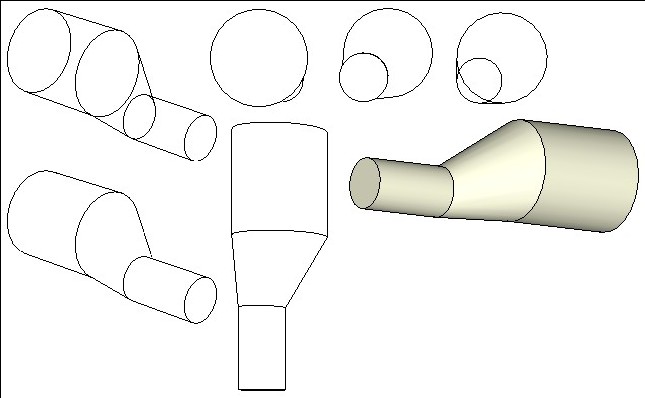

是这个么?$ w; }0 S5 ], I% }5 J0 D# U
我是根据名字自己想象,随便画的!

评分

参与人数 1三维币 +5 收起 理由
唐昕晨 + 5 应助

查看全部评分

发表于 2008-3-18 23:31:43 | 显示全部楼层 来自: 中国山西长治
三楼理解的对,偏心大小头就是这个样子,画的不错
 楼主| 发表于 2008-3-19 08:52:07 | 显示全部楼层 来自: 中国山东威海
三楼画的对,你用什么方法制作的实体?
发表于 2008-3-19 09:27:20 | 显示全部楼层 来自: 中国浙江宁波
原帖由 chouchouba 于 2008-3-19 08:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) {& ]  L; C  P- i三楼画的对,你用什么方法制作的实体?

! V. X+ Z7 Z6 _0 p. c不好意思!% `& ]6 W; V0 H
这不是CAD画的!如果用CAD2004画这个,估计要用VBA才能实现; u2 D9 J  ]4 U+ G
CAD2004以后我都不用了——为了几个不怎么实用的模块,却要消耗巨大的系统资源(cpu,内存,硬盘),而我的机器受不了,相比之下我就选择了Sketchup,不过Sketchup只能画面域不支持实体6 V/ P0 c' C9 }' U
' M# u, I* ~, v1 R  ]9 u
这个图的关键就是那个偏心圆台' V- C2 u) ^8 n
如果可以的话,你给我具体参数,我把偏心圆台做成DWG 给你!5 Y$ W8 _! a* G* K2 z3 E

" m. A+ \5 t- Q7 k* `% |# S[ 本帖最后由 David_dai 于 2008-3-19 09:39 编辑 ]
发表于 2008-3-19 09:35:30 | 显示全部楼层 来自: 中国江苏苏州
你的情况在CAD2007中可以通过两个截面"放样"得到
' L# K4 @3 b( F  r9 H使用 LOFT 命令,可以通过对包含两条或两条以上横截面曲线的一组曲线进行放样(绘制实体或曲面)来创建三维实体或曲面0 t' I( S4 e* u
你要的图形,给你保存的是05版本的,中间部分的长度是89. i+ T% f9 G& K' ?
/ w+ t! I8 I- X/ E1 x. V, y8 B
[ 本帖最后由 5love_lee 于 2008-3-19 10:28 编辑 ]

DWG文件.rar

58.63 KB, 下载次数: 27

 楼主| 发表于 2008-3-19 09:54:42 | 显示全部楼层 来自: 中国山东威海
谢谢David-dai,我需要的是实体模型,你能转化吗?! s* j  _2 ?. h9 r7 C

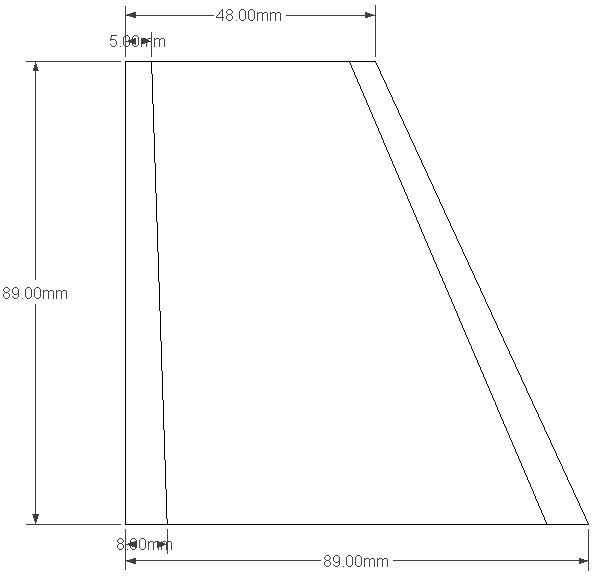

大端直径89,壁厚8,小端直径48,壁厚5,总长89,一条边是斜的,另外一条边是直的。sketchup是什么软件?
5 N5 P# h9 f$ H+ f0 X8 N5 Z1 H5 u  W  p% H$ l4 {
谢谢7楼的指导,我的版本是2005,还没有loft命令,我想用其他几种命令组合,可是没有成功。
发表于 2008-3-19 10:05:04 | 显示全部楼层 来自: 中国浙江宁波
原帖由 chouchouba 于 2008-3-19 09:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif( V" A  A' V6 J; p5 j
谢谢David-dai,我需要的是实体模型,你能转化吗?& Q% i9 K5 [* O# t1 X  }9 U
大端直径89,壁厚8,小端直径48,壁厚5,总长89,一条边是斜的,另外一条边是直的。sketchup是什么软件?
; ~& K$ l9 N8 m; |" |0 i8 B+ C, z, Q
0 R; k, ?- b- h2 A4 l! ~谢谢7楼的指导,我的版本是2005,还没有loft命令,我 ...

, A; e5 C, [& A! ]
4 a/ T. G1 S( g4 D- L* Y% ^Sketchup   是一个建模软件,用来做设计(注意:是设计,不是简单的绘图)和初期的效果图是非常不错的,但他不支持实体
9 @( V7 L- `* W如果非要实体 可以请7楼帮忙,生成DWG
; w  w0 J; {0 Q' T3 c6 K1 `! h' \( H5 P; W0 A5 A8 m
[ 本帖最后由 David_dai 于 2008-3-19 10:37 编辑 ]
发表于 2008-3-19 10:32:10 | 显示全部楼层 来自: 中国浙江宁波

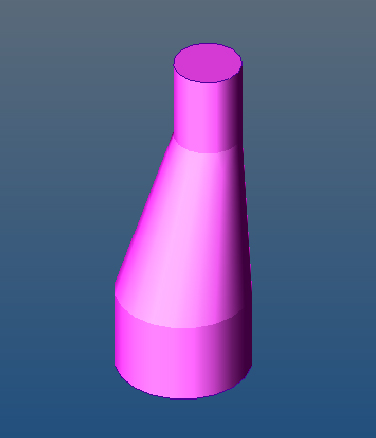

怎么没人回帖?
: F0 ?' w  k* p* q' n0 {9 Z* `我这个大外行,先做一个,你暂时用一下吧!0 B- x# O* i1 G/ Y4 [) O# |7 Q6 M
由于没有告诉我单位,我用mm作为默认单位了!# e- f2 U1 q. Q& v4 H
1 x7 e* z& ^6 W8 m, B$ H- w
[ 本帖最后由 David_dai 于 2008-3-19 10:45 编辑 ]

pxyt.rar

34.42 KB, 下载次数: 25

 楼主| 发表于 2008-3-19 10:49:39 | 显示全部楼层 来自: 中国山东威海
感谢David_dai,我可以把你作的模型放到我的图里,从效果上看每问题。+ m& U" y+ O( @# E
我需要实体的目的是想查找实体特性,主要是质量,另外是想作干涉检查。
发表于 2008-3-19 11:05:04 | 显示全部楼层 来自: 中国浙江宁波
原帖由 chouchouba 于 2008-3-19 10:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 z+ i$ ^' m2 L- Q/ _6 ^感谢David_dai,我可以把你作的模型放到我的图里,从效果上看每问题。& P. v5 K# J! `
我需要实体的目的是想查找实体特性,主要是质量,另外是想作干涉检查。
; H: i+ {1 R  n  S- Q+ r# U; O+ b
4 h1 Z+ w6 ?# q; d4 ~
不好意思!我目前拥有的CAD2004 不支持放样 Sketchup 不支持实体 没办法了!" t. j9 o- P9 m% \& C2 l) S# x

9 h& p6 T% F# Y* g6 d[ 本帖最后由 David_dai 于 2008-3-19 11:25 编辑 ]
发表于 2008-3-19 11:16:59 | 显示全部楼层 来自: 中国辽宁营口
偏心异径管(俗称“大小头”)DN150*100,B系列,壁厚4
  ]+ v% ~3 ]- _5 W6 j4 ZCAD2005制做! `: x  \0 F: t; T. I1 v1 V

1 G% c; N* M5 W1 V( P$ _0 j, l% ` Untitled-1.gif
1 ^- x: q9 |" {; j- T6 V0 ^
5 d3 Q: Y( B% x0 ]3 K- s" W这是制做动画用的图片,可以方便网友逐帧观看  @$ t3 i4 ~6 C+ ^7 l: `9 e& x
" ^% q, c' T7 e1 }3 ^
动画图片.part1.rar (1.91 MB, 下载次数: 75)

评分

参与人数 1三维币 +8 收起 理由
★新手★ + 8 应助

查看全部评分

 楼主| 发表于 2008-3-19 13:19:21 | 显示全部楼层 来自: 中国山东威海
哈!是这么作啊。
+ n' \4 Y, v3 l" v) C) m高手!!
发表于 2009-5-11 11:06:55 | 显示全部楼层 来自: 中国贵州遵义
下载学习一下,谢谢楼主!
发表于 2009-5-18 20:24:34 | 显示全部楼层 来自: 中国重庆
用放样和拉伸就可以了
发表于 2009-12-4 17:57:20 | 显示全部楼层 来自: 马来西亚
谢谢你们,我正在学习中。。。。。。。。
发表于 2010-12-1 22:48:30 | 显示全部楼层 来自: 中国江苏常州
真正是学无止境
发表于 2010-12-2 06:45:13 | 显示全部楼层 来自: 中国北京
学习了一种新方法,以前只会做同心的,现在偏心的也会了
发表于 2011-2-19 11:35:15 | 显示全部楼层 来自: 中国陕西汉中
13# woaishuijia . ?+ @1 o6 p' K4 u/ V! t
看了您们的文章,感觉自己知识好浅薄.请多发表高见
